Audi A7 und S7 (2019-2020) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A7 und S7 (2019–2020), erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A7 und S7 II (2019-2020) – Sicherungskasten-Diagramm
Baujahr: 2019, 2020.
Position des Sicherungskastens
Fahrgastraum
Im Fahrgastraum befinden sich zwei Sicherungsleisten.

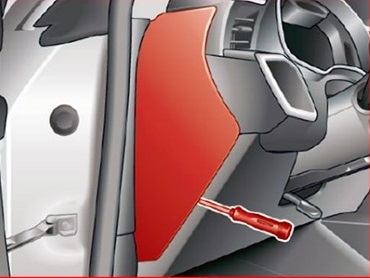

Die erste befindet sich auf der linken Seite des Armaturenbretts.

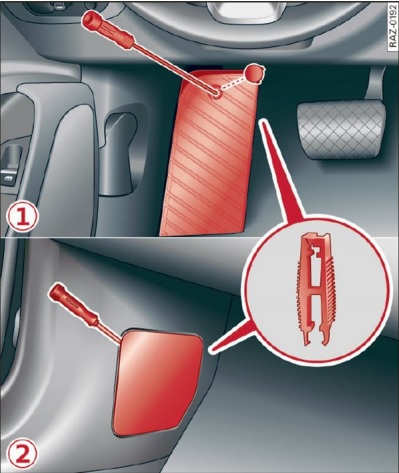

Die zweite befindet sich im Fußraum des Fahrers bei Fahrzeugen mit Linkslenkung oder unter der Abdeckung im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.
Kofferraum

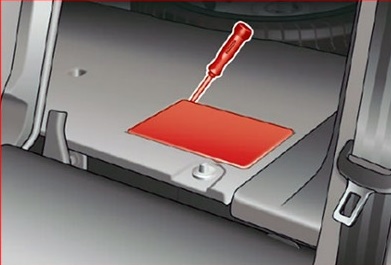

Die Sicherungen befinden sich unter der Abdeckung auf dem Kofferraumboden.
Sicherungskasten-Diagramme
SICHERUNGSPANEL IM ARMATURENBRETT

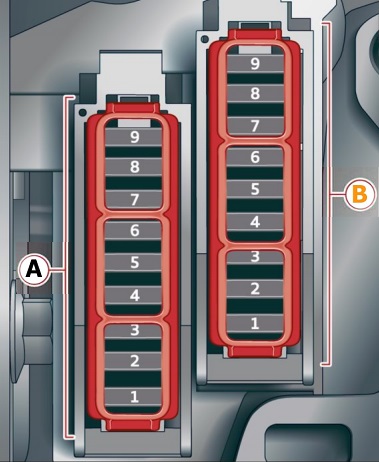

Sicherungsbelegung auf der linken Seite des Armaturenbretts (2018-2020)
| Nr | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A2 | Lenksäulenverstellung |
| A3 | CD / DVD-Player |
| A4 | Lenksäulenelektronik |
| A5 | Lichtschalter;
Bedienfelder. |
| A6 | Lautstärkeregelung |
| A7 | Kombiinstrument |
| A8 | MMI-Frontdisplay |
| A9 | Lenkradheizung |
| Sicherungskasten B (braun) | |
| B2 | Steuergerät MMI Infotainment-System |
| B3 | Audi Music Interface |
| B4 | Head-up-Display |
| B5 | Klimaanlage;
Parfümierungssystem; Ionizer. |
| B9 | Lenksäulenverriegelung |
Sicherungskasten im Fußraum
* Die Sicherungsbelegung „C“ und „D“ ist bei Fahrzeugen mit Rechtslenkung vertauscht.

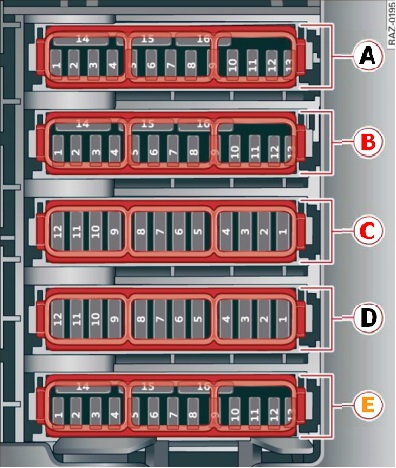

Sicherungsbelegung im Fußraum (2018-2020)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A2 | Motorelemente |
| A3 | Motorelemente |
| A4 | Motorelemente |
| A5 | Bremslichtsensor |
| A6 | Motorelemente |
| A7 | Motorelemente |
| A8 | Motorelemente |
| A9 | Motorelemente |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | Motorstart |
| A12 | Motorelemente |
| A13 | Kühlerlüfter |
| A14 | Motorsteuergerät |
| A15 | Motorsensoren |
| A16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuergerät |
| B3 | Lordosenstütze Fahrersitz vorne links |
| B5 | Hupe |
| B6 | Feststellbremse |
| B7 | Gateway-Steuergerät (Diagnose) |
| B8 | Innenraumbeleuchtung |
| B9 | Steuergerät Fahrerassistenzsysteme |
| B10 | Airbag-Steuergerät |
| B11 | 2018-2019:
Elektronische Stabilitätskontrolle (ESC); 2020: Elektronische Stabilitätskontrolle (ESC); Antiblockiersystem (ABS). |
| B12 | Diagnosestecker;
Licht- und Regensensor. |
| B13 | Klimaanlage |
| B14 | Steuergerät Vordertür rechts |
| B15 | Klimaanlage;
Karosserieelektronik. |
| B16 | Batterie-Hilfssteuergerät |
| Nr | Beschreibung |
|---|---|
| Sicherungskasten C (rot) | |
| C1 | Motorzündspulen |
| C5 | Motorlagerung |
| C6 | Automatikgetriebe |
| C7 | Instrumententafel |
| C8 | Lüfter Klimaanlage |
| C9 | Scheibenwischer-Steuergerät |
| C10 | Dynamische Kontrolle |
| C11 | Motorstart |
| Sicherungskasten D (schwarz) | |
| D1 | Sitzheizung vorne |
| D2 | Scheibenwischer |
| D3 | Elektronik linker Scheinwerfer |
| D4 | Panoramaglasdach |
| D5 | Steuergerät Vordertür links |
| D6 | Steckdosen |
| D7 | Steuergerät Hintertür rechts |
| D8 | Allradantrieb-Steuergerät (vier) |
| D9 | Elektronik rechter Scheinwerfer |
| D10 | Scheibenwaschanlage Frontscheibe;
Scheinwerferwaschanlage. |
| D11 | Steuergerät Hintertür links |
| D12 | Standheizung |
| Sicherungskasten E (braun) | |
| E1 | 2018-2019:
Sitzbelüftung; Sitzheizung; Spiegel; Klimaanlage; Klimaanlagensteuerung hinten; 2020: Diagnosestecker; Sitzbelüftung; Sitzheizung; Spiegel; Klimaanlagensteuerung hinten. |
| E2 | 2018-2019:
Klimaanlage; 2020: Steuergerät Bordnetz; Gateway-Steuergerät. |
| E3 | Aktive Sound- und Abgasanlagensteuerung |
| E 4 | Getriebeheizungsthermostat |
| E5 | Anlasser |
| E8 | Nachtsichtassistent |
| E9 | Adaptiver Lenkassistent |
| E11 | 2018-2019:
Kreuzungsassistent; Fahrerassistenzsysteme; 2020: Kreuzungsassistent; Fahrerassistenzsysteme; Automatisches Fahren im Verkehr. |
Sicherungskasten Kofferraum

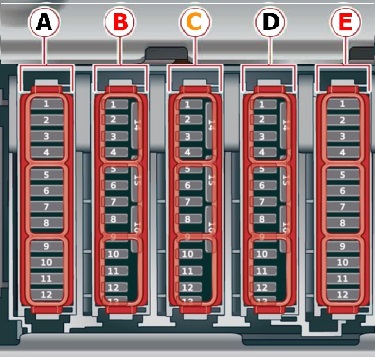

Sicherungsbelegung im Kofferraum (2018-2020)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A3 | Gurtstraffer hinten Beifahrerseite |
| A4 | Gurtstraffer hinten Fahrerseite |
| A5 | Luftfederung |
| A6 | Automatikgetriebe |
| A7 | Schiebedach hinten, Heckspoiler |
| A8 | Sitzheizung hinten |
| A9 | 2018-2019:
Zentralverriegelung; Rückleuchten; 2020: Zentralverriegelung; Rücklicht links. |
| A10 | Gurtstraffer vorne, links |
| A11 | 2018-2019:
Zentralverriegelung; Heckrollo; 2020: Zentralverriegelung; Heckrollo; Tankdeckel. |
| A12 | Kofferraumdeckel |
| Sicherungskasten B (rot) | |
| B5 | Bremssystem |
| B9 | Steuergerät Batterie-Hilfssystem |
| Sicherungskasten C (braun) | |
| C1 | Steuergerät Fahrerassistenzsysteme |
| C2 | Audi Telefon;
Antenne Parkassistenz. |
| C3 | Lordosenstütze vorne rechts |
| C4 | Side Assist |
| Nr | Beschreibung |
|---|---|
| C6 | Reifendruckkontrollsystem |
| C7 | Anbindung an Warnsystem |
| C8 | 2018-2019:
Nicht verwendet; 2020: Standheizung; Radioempfänger; Kraftstofftanküberwachung. |
| C9 | Automatikgetriebehebel |
| C10 | 2018-2019:
TV-Tuner; 2020: TV-Tuner; Modul zur Datenübertragungssteuerung. |
| C11 | Fahrzeug öffnen und starten (NFC) |
| C12 | Garagentoröffner |
| C13 | Rückfahrkamera;
Umfeldkameras. |
| C14 | Zentralverriegelung;
Rückleuchten. |
| C16 | Gurtstraffer vorne rechts |
| Sicherungskasten D (schwarz) | |
| D1-D16 | Nicht belegt |
| Sicherungskasten E (rot) | |
| E3 | 2018-2019:
Abgasreinigung; 2020: Abgasreinigung; Soundaktuator; AC-Steckdosen. |
| E 4 | Bedienfeld Klimaanlage hinten |
| E5 | Licht rechte Anhängerkupplung |
| E7 | Anhängerkupplung |
| E8 | Licht linke Anhängerkupplung |
| E9 | Druck Anhängerkupplung |
| E10 | Sportdifferenzial |
| E11 | Abgasreinigung |
