Audi TT 8N (1998-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi TT 8N (1998–2006), erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi TT 8N – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Zigarettenanzünder-Sicherung Audi TT 8N – (Sicherungskasten im Innenraum, Sicherung Nr. 41/15A)
Sicherungskasten im Innenraum

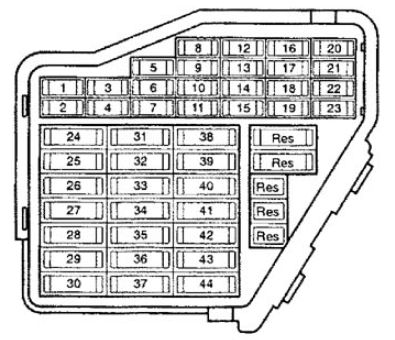

Sicherungsbelegung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Beheizbare Spiegel;
Beheizbare Polster; |
| 2 | 10 A | Blinker |
| 3 | 5A | Handschuhfachbeleuchtung;
Klimaanlage; Relais Nebelscheinwerfer vorne. |
| 4 | 5A | Kennzeichenbeleuchtung) |
| 5 | 7,5A | Komfortsystemelektronik;
Navigationssystem; Garagentoröffnung. |
| 6 | 5A | Zentralverriegelung |
| 7 | 10 A | Rückfahrlicht;
Diagnosestecker. |
| 8 | 5A | Telefon |
| 9 | 5A | Elektronisches Stabilitätsprogramm ABS (ESP) |
| 10 | 10 A | Kontakt S |
| 11 | 5A | Instrumententafel;
Scheinwerferhöhenverstellung. |
| 12 | 7,5A | Diagnosestecker;
Telefon; Navigationssystem. |
| 13 | 10 A | Bremslichter |
| 14 | 10 A | Zentralverriegelung;
Innenbeleuchtung. |
| 15 | 5A | Instrumententafel;
Lenkwinkelsensor; Steuergerät Automatikgetriebe. |
| 16 | 10 A | Steuergerät Kühlerventilator |
| 17 | Nicht verwendet | |
| 18 | 10 A | Rechter Hauptkabelbaum |
| 19 | 10 A | Linker Hauptkabelbaum |
| 20 | 15A | Rechtes Abblendlicht;
Scheinwerferhöhenverstellung. |
| 21 | 15A | Linkes Abblendlicht;
Scheinwerferhöhenverstellung. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 5A | Scheinwerfer vorne rechts;
Scheinwerfer hinten rechts. |
| 23 | 5A | Scheinwerfer vorne links;
Scheinwerfer hinten links. |
| 24 | 20A | Scheibenwischer;
Scheibenwaschanlage. |
| 25 | 25A | Gebläse;
Klimaanlage. |
| 26 | 25A | Beheizbare Heckscheibe |
| 27 | 30A | Verdeck (Cabriolet) |
| 28 | 20A | Kraftstoffpumpe |
| 29 | 15A | Motorsteuerung |
| 30 | Nicht verwendet | |
| 31 | 5A | Haldex-Kupplung |
| 32 | 10 A | Motorsteuerung;
Kraftstoffeinspritzung. |
| 33 | 20A | Scheinwerferwaschanlage (auch 30 A) |
| 34 | 10 A | Motorsteuerung;
Magnetventil Nockenwellenverstellung. |
| 35 | Nicht verwendet | |
| 36 | 15A | Nebelscheinwerfer vorne;
Nebelschlussleuchte(n). |
| 37 | 20A | Motorsteuerung |
| 38 | 15A | Wegfahrsperre mit Zentralverriegelung |
| 39 | 15A | Warnblinkanlage |
| 40 | 20A | Hupe |
| 41 | 15A | Zigarettenanzünder |
| 42 | 20A | Radio |
| 43 | 10 A | Motorsteuerung;
Magnetventil zur Reinigung des Kraftstoffdampftanks; Beheizte Lambdasonde |
| 44 | 15A | Sitzheizung |

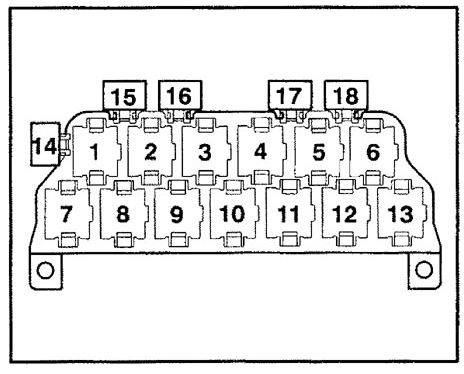

Sicherungskasten mit 13 Relais (ab 1999)
Relais R1 – Nicht verwendet;
Relais R2 – Steuergerät Glühlampenüberwachung;
Relais R3 – Steuergerät Glühlampenüberwachung;
Relais R4 – Nebelscheinwerfer vorne;
Relais R5 – Wegfahrsperre;
Relais R6 – Keine Informationen;
Relais R7 – Keine Informationen;
Relais R8 – Keine Informationen;
Relais R9 – Keine Informationen;
Relais R10 – Heckscheibenheizung;
Relais R11 – Keine Informationen;
Relais R12 – Verdeck (Cabriolet);
Relais R13 – Kühlmittelstand.
Sicherungskasten mit 13 Relais (ab 2003).
Relais R1 – Nicht verwendet;
Relais R2 – Steuergerät Glühlampenüberwachung;
Relais R3 – Steuergerät Glühlampenüberwachung;
Relais R4 – Nebelscheinwerferrelais;
Relais R5 – Wegfahrsperre;
Relais R6 – Nicht verwendet;
Relais R7 – Bremslichtdämpferrelais;
Relais R8 – Nicht verwendet;
Relais R9 – Nicht verwendet;
Relais R10 – Relais beheizbare Heckscheibe;
Relais R11 – Wegfahrsperrenrelais;
R12 – Verdeck;
Relais R13 – Kühlmittelzirkulationsrelais.
Relais im Innenraum
Sicherung 1 – Klappdach;
Sicherung 2 – Nicht verwendet;
Sicherung 3 – Fenster;
Relais R1 – Hupe;
Relais R2 – X-Kontaktentlastung;
Relais R3 – Nicht verwendet;
Relais R4 – Kraftstoffpumpe;
Relais R5 – Scheibenwischer;
Relais R6 – Scheibenwischer.
Sicherungskasten im Motorraum Audi TT
Sicherung 1 – Kühlerventilator;
Sicherung 2 – ABS-Ventile;
Sicherung 3 – ABS-Pumpe;
Sicherung FL1 –
Sicherung Lichtmaschine FL2 –
Sicherung Innenraum FL3 – Kühlerventilator 2;
Sicherung FL4 – Motorsteuerungssystem;
Sicherung FL5 – Sekundärluftpumpe.

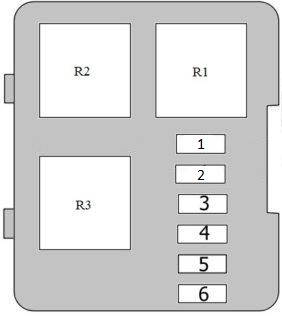

Sicherungskasten im Motorraum
Sicherung 1 – Hydraulikpumpe;
Sicherung 2 – Sekundärluftpumpe;
Sicherung 3 – Nicht verwendet;
Sicherung 4 – Nicht verwendet;
Sicherung 5 –
Sicherung Getriebe 6 – Nicht verwendet;
Relais R1 – Motronic-Stromversorgungsrelais;
Relais R2 – Sekundärluftpumpe-Relais;
Relais R3 – Nicht verwendet.
