Audi S4 8V (2013) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi S4 8V (2013), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Audi S4 8V (2013) – Sicherungsplan

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Audi S4 (2013) ist Sicherung 2 im Sicherungskasten – Sicherungstafel C (braun).

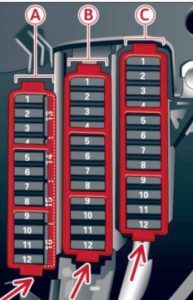

Armaturenbrett (Fahrerseite)

Sicherungstafel A (schwarz)

Nummer	Beschreibung	Amp [A]
1	Fahrdynamikregelung	5
2	ESC-Steuergerät	5
3	Drucksensor Klimaanlage; Elektromechanische Feststellbremse; Homelink; Automatisch abblendender Spiegel; Luftqualitätssensor/ Außenluft; ESC-Taste.	5
4	–	–
5	Aktuator-Soundregelung/ Auspuffsound	5/15
6	Scheinwerfer-Durchflussregelung/ Kurvenlicht	5 / 7,5
7	Scheinwerfer (Kurvenlicht)	7,5
8	Steuergeräte (elektromechanische Feststellbremse, Dämpfer, vier Sport, Anhängerkupplung); DCDC-Wandler.	5
9	Adaptiver Tempomat	5
10	Torverschiebung	5
11	Side Assist	5
12	Scheinwerfer-Durchflussregelung; Parksystem.	5
13	Airbag	5
14	Heckscheibenwischer (Allroad)	15
15	Zusatzsicherung (Armaturenbrett).	10
16	Zusatzsicherung 15 (Motorraum).	40

Sicherungstafel B (braun)

Nr.	Beschreibung	Amp [A]
1	–	–
2	Bremslichtsensor	5
3	Kraftstoffpumpe	25
4	Kupplungssensor	5
5	Sitzheizung links mit/ ohne Sitzbelüftung.	15/30
6	AUSGANG	5
7	Hupe	15
8	Vordertür links (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung).	30
9	Wischermotor	30
10	AUSGANG	25
11	Zweitürige Modelle: Regler Heckscheibe links, Viertürige Modelle: Hecktür links (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung).	30
12	Regen- und Lichtsensor	5

Sicherungstafel C (rot)

Nummer	Beschreibung	Amp [A]
1	–	–
2	–	–
3	Lordosenstütze	10
4	Dynamische Kontrolle	35
5	Innenbeleuchtung (Cabriolet)	5
6	Scheibenwaschdüsen; Scheinwerferwaschdüsen	35
7	Steuergerät System Elektrofahrzeug 1.	20
8	Steuergerät System Elektrofahrzeug 1.	30
9	Motor Heckscheibenregler links (Cabriolet); Öffnbares Dach.	7,5/20
10	Steuergerät System Elektrofahrzeug 1.	30
11	Heckscheibenregler rechts (Cabriolet); Motor Sonnenblende.	7,5/20
12	Diebstahlwarnanlage	5

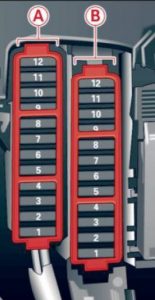

Armaturenbrett (rechte Seite)

Sicherungshalter A (schwarz)

Nr.	Beschreibung	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Lenksäulenschaltermodul	5
6	–	–
7	Diagnosestecker Klemme 15	5
8	Porta (Diagnoseschnittstelle Databus).	5
9	Zusatzheizung	5
10	–	–
11	–	–
12	–	–

Sicherungstafel B (braun)

Nummer	Beschreibung	Amp [A]
1	CD/DVD-Player	5
2	Wi-Fi	5
3	MMI/Radio	5/20
4	Anzeigegerät	5
5	Gateway (Steuergerät Anzeigegerät)	5
6	Zündschloss	5
7	Lichtschalter	5
8	Klimaanlagenlüfter	40
9	Lenksäulenverriegelung	5
10	Klimaanlagensteuerung	10
11	Diagnosestecker Klemme 30	10
12	Lenksäulenschaltermodul	5

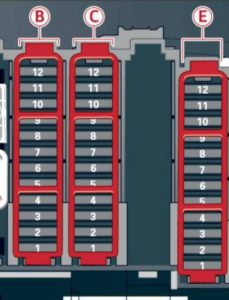

Kofferraum

Sicherungstafel B (schwarz)

Nr	Beschreibung	Amp [A]
1	Steuergerät Kofferraumklappe; Steuergerät Verdeck (Cabriolet).	30/10
2	Steuergerät Anhänger oder klappbarer Heckspoiler (RS 5 Coupe).	15
3	Steuergerät Anhänger	20
4	Steuergerät Anhänger	20
5	Elektromechanische Feststellbremse	5
6	Elektronische Dämpferregelung	15
7	Elektromechanische Feststellbremse	30
8	Externe Heckbeleuchtung	30
9	Quattro Sport	35
10	Externe Heckbeleuchtung	30
11	Steuergerät elektrisches Fahrzeugsystem	20
12	Klemme 30	5

Sicherungstafel C (braun)

Nummer	Beschreibung	Amp [A]
1	Steuergerät Kofferraumklappe (Allroad)	30
2	Spannung 12 V; Zigarettenanzünder	20
3	DCDC-Wandlerpfad 1	40
4	DCDC-Wandlerpfad 2; DSP-Verstärker; Radio.	40
5	Kabinenheizung oben rechts (Cabriolet)	30
6	–	–
7	Elektromechanische Feststellbremse	30
8	–	–
9	Vordertür rechts (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung).	30
10	Kabinenheizung oben links (Cabriolet)	30
11	Zweitürige Modelle: Regler Heckscheibe rechts; Viertürige Modelle: Hecktür rechts (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung).	30
12	Vorbereitung für Mobiltelefon	5

Sicherungskasten E (schwarz)

Nummer	Beschreibung	Amp [A]
1	Sitzheizung vorne rechts	15
2	–	–
3	–	–
4	MMI	7,5
5	Radio	5
6	Rückfahrkamera	5
7	Heckscheibenheizung (Allroad)	30
8	Unterhaltung im Fond	5
9	–	–
10	–	–
11	–	–
12	–	–

Über den Audi S4 8V (2013)

Der Audi S4 8V aus dem Jahr 2013 ist eine Sportlimousine, die Eleganz mit Leistung verbindet. Dieses Modell ist bekannt für sein dynamisches Design und seine präzise Verarbeitung, die typisch für die Marke Audi sind. Unter der Haube befindet sich ein leistungsstarker 3,0-Liter-V6-Motor, der beeindruckende Leistung und Beschleunigung liefert. Der Audi S4 8V ist mit fortschrittlichen Technologien ausgestattet, einschließlich des quattro-Allradantriebs, der hervorragende Traktion und Stabilität auf der Straße gewährleistet. Der Innenraum des Fahrzeugs bietet luxuriöse Materialien und moderne Funktionen, die den Komfort und die Bequemlichkeit von Fahrer und Passagieren erhöhen.

Sicherungsplan Audi S4 8V

Diese Seite zeigt den Sicherungsplan für den Audi S4 8V, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, meist auf der Fahrerseite oder in der Nähe des Armaturenbretts. Die Diagramme enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb Ihres Audi S4 8V.
