Audi RS6 C5 (1997-2005) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi RS6 C5 (1997–2005), erhalten Informationen zur Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Audi RS6 C5 (1997-2005) – Sicherungskastenbelegung

Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Audi RS6 C5 (1997-2005) ist die Sicherung 33 im Sicherungskasten auf dem Armaturenbrett.

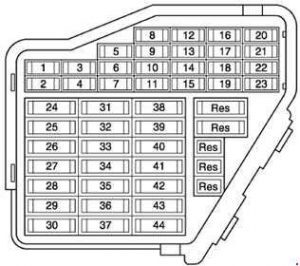

Sicherungskasten in der Seitenverkleidung des Armaturenbretts

Nummer	[A]	Beschreibung
1	5	Heizelement, Scheibenwischerdüse links Heizelement, Scheibenwischerdüse rechts
2	10	Warnblinkschalter
3	5	Innenraumbeleuchtung
4	5	Kennzeichenbeleuchtung
5	10	Ölstand-/Öltemperatursensor Regelventil für Kompressor, Klimaanlage Hochdrucksensor TipTronic-Schalter Steuergerät Reifendruckkontrolle Glühlampenüberwachung Mobiltelefon zur Elektronikprüfung Klima-/Klimaanlagenregler und -anzeige Luftqualitätssensor Navigationssystem mit CD-Wechsler-Steuergerät Steuergerät Niveauregulierung Steuergerät für Fahrhöhenkontrolle Steuergerät Telefon/Telematik Steuergerät für Sprachsteuerung Steuergerät Parkhilfe Schalter Heckrollo
6	5	Zentrales Steuergerät mit Verriegelung
7	10	ABS-Steuergerät Lenkwinkelsensor TCS/ESP-Taste Bremspedalschalter des Tempomatsystems (Diesel-Direkteinspritzsystem) Kupplungspedalschalter
8	5	Steuergerät Telefon/Telematik Steuergerät für Sprachsteuerung
9	10	Beheizter Außenspiegel, Fahrerseite Beheizter Außenspiegel, Beifahrerseite
10	5	Leuchtweitenregulierung, Steuergerät
11	5	Automatischer abblendbarer Innenspiegel
12	10	Diagnoseanschluss
13	10	Bremslichtschalter Bremsleuchten
14	10	Zentrales Steuergerät mit Verriegelung Speichersteuergerät, Fahrersitz Speichersteuergerät, Beifahrersitz Schalter Kofferraumentriegelung Schalter Innenraumüberwachung
15	10	Steuergerät mit Anzeige im Armaturenbrett Relais Solarzellenisolation Navigationssystem mit CD-Wechsler-Steuergerät Steuergerät Spiegelmemory Radioempfänger, funkgesteuert
16	5	Lenkwinkelsensor
17	10	Steuergerät Reifendruckkontrolle Steuergerät Niveauregulierung Schalter Funkgerät Steuergerät Parkhilfe
18	10	Hauptscheinwerfer, rechts Abblendlicht – Warnleuchte
19	10	Hauptscheinwerfer, links
20	15	Abblendlicht, rechts Motor Leuchtweitenregulierung, rechts
21	15	Abblendlicht, links Motor Leuchtweitenregulierung, links

22	5	Seitenlampe, rechts Rückleuchte, rechts
23	5	Seitenlampe, links Rückleuchte, links
24	25	Automatisches Sprühsystem / Scheibenwischerrelais Scheibenwischersteuerung mit Intervall
25	30	Klima-/Klimaanlagenregler und -anzeige Relais Solarzellenisolation Frischluftgebläse Relais Magnetkupplung Relais Zusatzheizung
26	30	Klima-/Klimaanlagenregler und -anzeige Schalter beheizbare Heckscheibe
27	15	Beheiztes Lenkrad Heckscheibenwischermotor
28	20	Kraftstoffpumpe (Förderpumpe) Steuergerät Kraftstoffpumpe Relais Kraftstoffpumpe
29	30 20	Zündspule mit Endstufe (Motorcode BAS) Motronic-Steuergerät (Motorcode BAS) Zündspulen-Endstufe mit Endstufe Motronic-Steuergerät Nockenwellenverstellventile
30	20	Schiebedachversteller
31	15	Anlasssperre und Rückfahrlichtrelais Warnblinkschalter Rückfahrlichtschalter Diagnoseanschluss Multifunktionsschalter Zündungs-Aus-Verzögerungsrelais Steuergerät Automatikgetriebe
32	20	Einspritzdüsen Tempomatsystemschalter
33	15	Zigarettenanzünder Zigarettenanzünder, hinten
34	15	Relais Sekundärluftpumpe Elektromagnetventile Sekundärlufteinlassventil Turbolader-Rückluftventil Luftmassenmesser Heizung für Lambdasonden Sammelrohr-Umschaltventil
35	30	Anhängerkupplung
36	15	Schalter Nebelscheinwerfer vorne und hinten
37	20	Radio Verstärker mit Subwoofer Steuergerät Antennenauswahl Steuergerät Lenkelektronik, Navigation Navigation/TV-Tuner Navigationsschnittstelle Chipkartenleser
38	20	Zentrales Steuergerät mit Verriegelung
39	15	Warnblinkschalter
40	25	Zweiklang-Hupe-Relais
41	25	Relais für ABS-Magnetventile (alle Straßenmodelle)
42	25	ABS-Steuergerät
43	5	Radio Steuergerät Lenkelektronik, Navigation
44	30	Relais Zusatzheizung Relais Solarzellenisolation 2 Regler beheizter Fahrersitz Regler beheizter Beifahrersitz Schalter beheizter Rücksitz links mit Regler Schalter beheizter Rücksitz rechts mit Regler

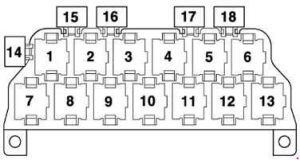

Relaishalterung an 13 Punkten, hinter dem Fahrerhandschuhfach

Nummer	Beschreibung
1	Relais Zweiklang (Telematik – USA) – J4
2	Relais alternativ zum Einschalten – J442 Steuergerät Alarmanlage (Taxi) – J85 Sirenenrelais (Polizeifahrzeuge) – J408 Relais Alarmanlage, Lichtschaltung (Spezialfahrzeuge) – J549
3	Relais Solarzellenisolation – J309 Steuergerät Alarmanlage (Taxi) – J85 Sirenenrelais (Polizeifahrzeuge) – J408 Relais Alarmanlage 2, Hauptblinkrelais (Spezialfahrzeuge) – J461
4	Relais mit Anlasssperre – J207 Anlasssperre und Rückfahrlichtrelais – J226
5	Relais Magnetkupplung – J44 Relais Zusatzheizung – J8
6	Relais Nebelscheinwerfer – J5 Relais Kraftstoffpumpe (TDI) – J17
7	Multifunktionslenkrad-Steuergruppe – J453
8	Multifunktionslenkrad-Steuergruppe – J453
9	Glühlampenüberwachung – J123
10	Glühlampenüberwachung – J123
11	Außenspiegel-Klappsystem-Steuergerät – J351
12	Außenspiegel-Klappsystem-Steuergerät – J351
13	Servotronic-Steuergerät – J236
14	Sicherung Taxameter – S182 Sicherung E (Polizeifahrzeuge) – S201 Sicherung Relais Hydraulikpumpe (alle Straßenmodelle) – S279
15	Nicht verwendet
16	Sicherung Alarmanlage (Taxi) – S57 Sicherung B (Polizeifahrzeuge) – S202
17	Taxameter und Alarmanlage Sicherung (Taxi) – S183 Sicherung C (Polizeifahrzeuge) – S203 Sicherung Intercom-System (Spezialfahrzeuge) – S253 Sicherung Nebelscheinwerfer (Tagfahrlicht – Kanada) – S28
18	In jedem freien Raum installiert Lichtmaschine zum Einschalten – J442 (Spezialfahrzeuge) Alarmanlage II Steuergerät – J430 (Taxi) Laserrelais für Alarmanlage Hauptscheinwerfer – J182 (Polizeifahrzeuge) Relais Solarzellenisolation – J309 (Taxi)

Mikrozentrale des elektrischen Systems, hinter dem Fahrerhandschuhfach

Nummer	Funktion
1	Relais Zweiklang – J4
2	Relais Entladung Kontakte X – J59
3	Relais Hydraulikpumpen Getriebe mit geringem Durchfluss (allroad Modelle) – J555
4	Relais Kraftstoffpumpe (Benzinmotoren) – J17 Relais Glühkerze (Dieselmotoren) – J52
5	Automatische Pause / Relais mit Schalter – J31
6	Automatische Pause / Relais mit Schalter – J31
A	Sicherung mit Lenksäulenverstellung – S275
B	Sicherung Heckaufhängung – S100
C	Alarmanlage 2 Sicherung (Taxi) – S181 Sicherung C (Polizeifahrzeuge) – S204 Sicherung für Notentriegelung Heckklappe (Spezialfahrzeuge) – S195 Sicherung Multifunktionslenkrad (blau) – S326, schrittweise eingeführt ab 05.02

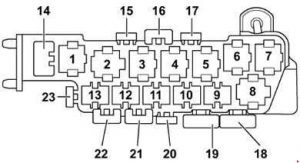

Relaishalterung an 8 Punkten, hinter dem Fahrerfußraum, hinter der Mikrozentraleinheit

Nummer	Beschreibung
1	Relais für Magnetventile – ABS mit ESP – J106
2	Relais Gebläsegeschwindigkeit Heizung – J101
3	Relais Heizungsgebläse – J26 Relais Kühlmittelumwälzung – J151
4	Relais Funktion Heizungsgebläse – J138
5	Nicht verwendet
6	Relais automatische Niveauregulierung Kompressor Federung (allroad Modelle) – J403
7	Relais Rückförderpumpe – ABS mit ESP – J105
8	Relais Kühlmittelabsperrventil – J541
14	Sitzthermoregulierung, thermische Sicherung auf der Fahrerseite (Geländemodelle) – S44
15	Sicherung für 12 V Steckdose – S184
16	Sicherung elektrische thermische Frontscheibe – S37
17	Sicherung elektrische thermische Heckscheibe – S43
18	Sicherung ABS-Steuergerät – S123
19	Sicherung Heizungsgebläse – S42
20	Sicherung Steuergruppe Heizungsgebläse – S142
21	Sicherung thermisch mit Sitzregulierung, auf der Fahrerseite – S44 Sicherung Kühlerlüfter (allroad Modelle) – S42
22	Sicherung automatische Niveauregulierung – S110
24	Sicherung thermisch mit Sitzregulierung, auf der Beifahrerseite – S80

Relaishalterung, Fahrerseite, hinter dem Bedienfeld in der Mittelkonsole

Nummer	Beschreibung
1	Relais geringe Wärmeleistung – J359 Relais Bremskraftverstärker – J569
2	Relais Zusatzheizung – J8 Relais Solarzellenisolation 2 – J354
3	Relais hohe Wärmeleistung – J360
A	Nicht verwendet
B	Nicht verwendet
C	Sicherung Zusatzheizung 2 – S143 Sicherung Relais Hydraulikpumpe (Servobremse) – S279 Sicherung Kraftstoffpumpe – S81 (RS6 Modelle; Fahrzeuge mit Linkslenkung)
D	Sicherung Zusatzheizung – S109 Sicherung Kraftstoffpumpe – S81 (RS6 Modelle; Fahrzeuge mit Rechtslenkung)

Relaishalterung an 3 Punkten im Sicherungskasten, Ausgleichsbehälter

Nummer	Beschreibung
1	Relais Sekundärluftpumpe – J299 (RS6 Modelle)
1a	Relais Kühlerlüfter (allroad Modelle) – J26
1b	Relais Kühlmittelumwälzung (allroad Modelle) – J151 Relais Zusatzkühlmittelpumpe – J496
2	Relais Sekundärluftpumpe – J299
3	Relais Stromversorgung Motronic (Benzinmotoren) – J271 Relais Direkteinspritzsystem Dieselmotoren (Dieselmotoren) – J322 Relais Zündungs-Aus-Verzögerung (Automatikgetriebe 01J) – J64
4	Relais Kraftstoffkühlpumpe – J445 Relais Kühlmittelumwälzung – J151 (RS6 Modelle)
4a	Nicht verwendet
5	Sicherung Motorsteuergerät – S102 Sicherung Motorelektronik (alle Straßenfahrzeugmodelle) – S282
6	Nicht verwendet (Fahrzeuge mit Linkslenkung) Sicherung 2 für Glühkerzen – Motor, V6 TDI, V8 TDI – S125 Sicherung für Glühkerzen – Motor, 4 Zylinder – S39 Sicherung Kühlerlüfter (allroad Modelle) – S94
7	Sicherung für Glühkerzen – Motor, V6 TDI, V8 TDI – S39 Sicherung Sekundärluftpumpe (Benzinmotoren) – S130 Sicherung Zusatzheizung – S62 (Fahrzeuge mit Rechtslenkung) bis Modelljahr 2000 Nicht verwendet (Fahrzeuge mit Rechtslenkung)
8	Sicherung Zusatzheizung – S62 (Fahrzeuge mit Linkslenkung) bis Modelljahr 2000 Nicht verwendet (Fahrzeuge mit Linkslenkung)
9	Sicherung 2 für Glühkerzen – Motor, V6 TDI, V8 TDI – S125 Sicherung für Glühkerzen – Motor, 4 Zylinder – S39 Sicherung Kühlerlüfter (allroad Modelle) – S94 Sicherung Kühlmittelpumpe (RS6 Modelle) – S78 Nicht verwendet (Fahrzeuge mit Rechtslenkung)
10	Sicherung für Kraftstoffkühlung – S262 Sicherung -1- (15) (Automatikgetriebe 01J) – S199 Sicherung Steuergruppe Kühlerlüfter (alle Straßenfahrzeugmodelle) – S142 Nicht verwendet (Fahrzeuge mit Rechtslenkung)

Sicherung im Ausgleichsbehälter

Nummer	Beschreibung
1	Sicherung -1- (30) (nur V8) – S204
2	Sicherung -2- (30) – S205
3	Sicherung Zusatzheizung – S62

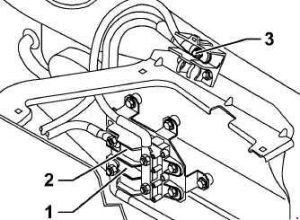

Sicherung im Ausgleichsbehälter (RS6 Modelle)

Nummer	Funktion
1	Sicherung -2- (30) – S205
2	Sicherung -1- (30) – S204
3	Batterie-Schraubanschluss
