Nissan Qashqai (J11) (2013-2020) – Sicherungskasten
Nissan Qashqai (J11) – Sicherungskasten-Diagramm
Baujahr: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Qashqai (J11) ist die Sicherung 15 (vorne) und 31 (hinten) 15A im Sicherungskasten in der Kabine.

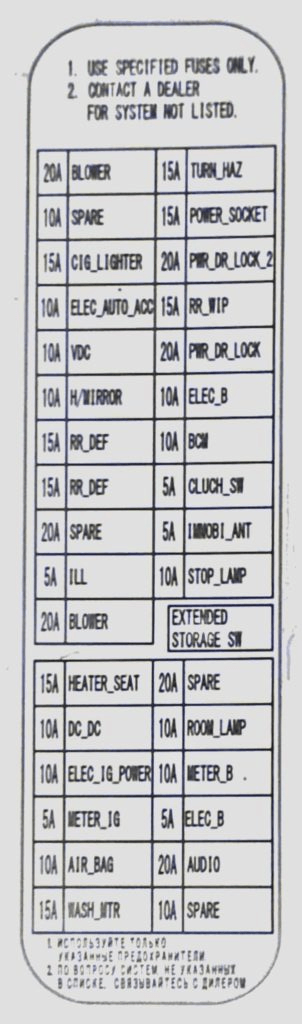

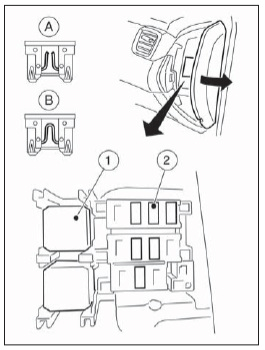

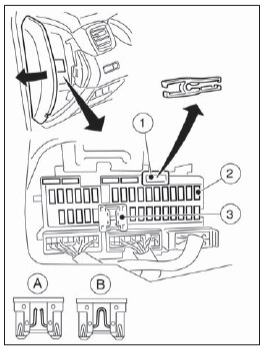

In der Kabine
| Nummer | Beschreibung |
| 1 | Dichtung 15A |
| 2 | Airbag 10A |
| 3 | Instrumententafel 5A |
| 4 | 10A Startsystem |
| 5 | 10A VDC (Stabilitätskontrolle, Stabilitätskontrolle) |
| 6 | 15A Sitzheizung |
| 7 | Lüfter 20A |
| 8 | 5A Beleuchtung von Geräten, Tasten, Handschuhfach |
| 9 | Reserve 20A |
| 10 | Spiegelheizung 15A |
| 11 | Spiegelheizung 15A |
| 12 | Spiegel 10A |
| 13 | 10A Getriebestabilitätssystem |
| 14 | 10A Elektrische Geräte |
| 15 | 15A Zigarettenanzünder vorne |
| 16 | Reserve 10A |
| 17 | Lüfter 20A |
| 18 | Reserve 10A |
| 19 | Audiosystem 20A |
| 20 | 5A Elektrische Elemente |
| 21 | Instrumententafel 10A |
| 22 | 10A Innenbeleuchtung |
| 23 | Reserve 20A |
| 24 | 10A Stoppsignale |
| 25 | 10A Wegfahrsperrenantenne |
| 26 | 5A Schalter, Kupplungssensor |
| 27 | 10A BMC |
| 28 | 10A Elektrische Elemente |
| 29 | 20A Stromversorgung Türöffnung/-schließung |
| 30 | Bürsten 15A |
| 31 | 15A Steckdose hinten (Zigarettenanzünder) |
| 32 | 15A Warnblinkanlage, Blinker |
| Nummer | Beschreibung |
| 1 | Dichtung 15A |
| 2 | Airbag 10A |
| 3 | Instrumententafel 5A |
| 4 | 10A Startsystem |
| 5 | 10A VDC (Stabilitätskontrolle, Stabilitätskontrolle) |
| 6 | 15A Sitzheizung |
| 7 | Lüfter 20A |
| 8 | 5A Beleuchtung von Geräten, Tasten, Handschuhfach |
| 9 | Reserve 20A |
| 10 | Spiegelheizung 15A |
| 11 | Spiegelheizung 15A |
| 12 | Spiegel 10A |
| 13 | 10A Getriebestabilitätssystem |
| 14 | 10A Elektrische Geräte |
| 15 | 15A Zigarettenanzünder vorne |
| 16 | Reserve 10A |
| 17 | Lüfter 20A |
| 18 | Reserve 10A |
| 19 | Audiosystem 20A |
| 20 | 5A Elektrische Elemente |
| 21 | Instrumententafel 10A |
| 22 | 10A Innenbeleuchtung |
| 23 | Reserve 20A |
| 24 | 10A Stoppsignale |
| 25 | 10A Wegfahrsperrenantenne |
| 26 | 5A Schalter, Kupplungssensor |
| 27 | 10A BMC |
| 28 | 10A Elektrische Elemente |
| 29 | 20A Stromversorgung Türöffnung/-schließung |
| 30 | Bürsten 15A |
| 31 | 15A Hintere Steckdose (Zigarettenanzünder) |
| 32 | 15A Warnblinkanlage, Blinker |

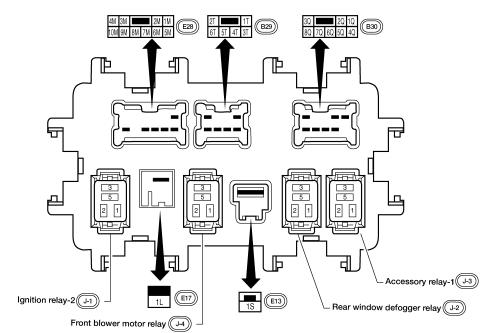

Die einzelnen Relais-Elemente befinden sich im hinteren Bereich.

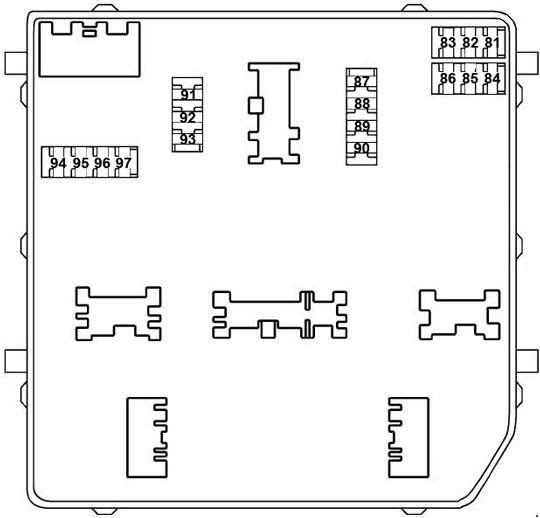

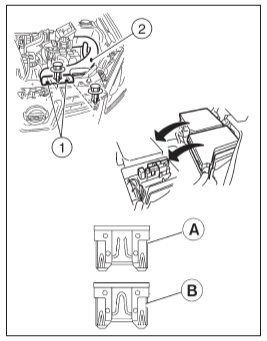

Motorraum
| Nummer | Beschreibung |
| 81 | 10A Motorsteuergerät |
| 82 | 15A Motorsteuergerät |
| 83 | 15A Drosselklappenventil;
Motorsteuergerät, mit Absorptionsventil (EVAP); MAF-Sensor; Zündung; Hauptrelais; Auslassventil; Einlassventil; Hochdruckpumpe; Einspritzdüsen; Sicherungsplan im Motorraum; Luft-Kraftstoff-Verhältnis-Sensor; Kraftstoffheizung; Wasser-im-Kraftstoff-Sensor; Kühlmittel-Bypass-Ventil. |
| 84 | 10A Motorsteuergerät;
Sammelrohrventil; Auslassventil der Verteilung; Einlassventil der Verteilung; Verteilerventil. |
| 85 | 15A Luft-Kraftstoff-Verhältnis-Sensor;
Beheizte Lambdasonde; Turbolader-Ventil; Motorsteuergerät; Glühkerzensteuergerät. |
| 86 | 15A Einspritzdüsen;
Zündung; Sicherungsplan. |
| 87 | 15A Klimakompressorrelais |
| 88 | Nicht verwendet |
| 89 | Nicht verwendet |
| 90 | 30A Scheibenwischerrelais vorne;
Scheibenwischermotor vorne. |
| 91 | 20A Kraftstoffpumpenrelais |
| 92 | Nicht verwendet |
| 93 | 10A ECM;
Getriebesteuergerät; Getriebedurchflusssensor; Sicherungsplan unter der Motorhaube; Neutralstellungssensor; Hauptgeschwindigkeitssensor; Nebengeschwindigkeitssensor; Geschwindigkeitssensor; Rückwärts-/Neutralstellungssensor. |
| 94 | Nicht verwendet |
| 95 | 5A Lenkradschloss |
| 96 | 10A Neustartrelais (Start-Stopp) |
| 97 | 10A Scheinwerfer vorne rechts;
Scheinwerfer vorne links; Kompressor; Getriebedurchflusssensor; Sicherungsplan unter der Motorhaube; Neutralstellungssensor; Rückwärtsgangschalter; Rückwärts-/Neutralstellungssensor. |
Scheinwerfer-Diagramm
Befinden sich unter dem Scheinwerfer links, hinter dem Stoßfänger.

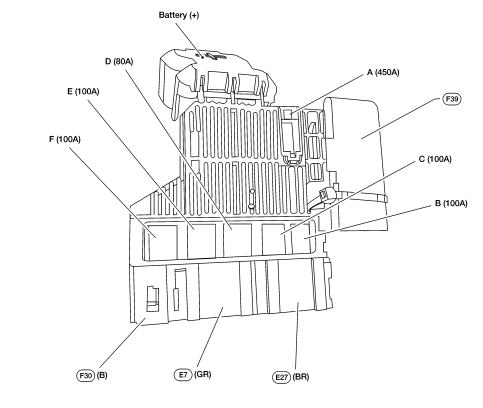

Batterie-Diagramm
Befindet sich am Pluspol der Batterie
Über Nissan Qashqai (J11) (2013-2020)
Der Nissan Qashqai (J11), hergestellt von 2013 bis 2020, ist ein beliebter kompakter Crossover, der sich durch modernes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die ein optimales Gleichgewicht zwischen Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Sicherheitsmerkmale wie Fahrerassistenzsysteme tragen zur Erhöhung der Sicherheit im Straßenverkehr bei.
Sicherungsplan Nissan Qashqai (J11)
Diese Seite zeigt den Sicherungsplan für den Nissan Qashqai (J11), der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromstärke und die geschützten Komponenten, was für die Identifizierung und den Austausch von Sicherungen wichtig ist. Verwenden Sie immer Ersatzsicherungen mit der gleichen Stromstärke, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb Ihres Fahrzeugs.
