Nissan Juke (2011-2017) – Sicherungskasten
Nissan Juke (2011-2017) – Sicherungsplan
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Juke (2011-2017) ist die Sicherung F1 im Sicherungskasten.

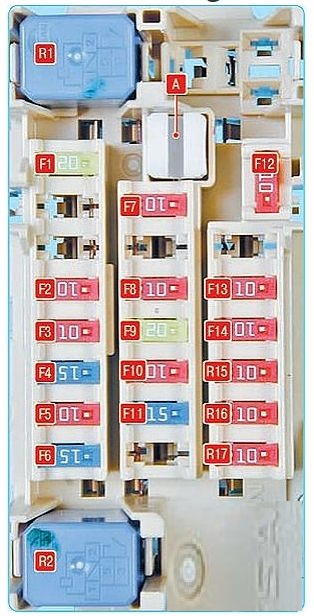

Sicherungskasten Kabine
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 20A | Steckdose;
Zigarettenanzünder; Audiosystem; Elektrische Spiegel. |
| F2 | 10 A | Verstärkersystem |
| F3 | 10 A | Montageblockierung im Motorraum |
| F4 | 15A | Lüfterrelais |
| F5 | 10 A | Klimaanlage |
| F6 | 15A | Lüfterrelais |
| F7 | 10 A | Zusatzausstattung |
| F8 | 10 A | Blinkerset |
| F9 | 20A | Anhängerkupplung |
| F10 | 10A | Innenbeleuchtung |
| F11 | 15A | Sitzheizung |
| F12 | 10 A | Spiegelheizung |
| F13 | 10 A | Blinkerset |
| F14 | 10 A | Zusatzausstattung |
| F15 | 10 A | Zusatzausstattung |
| F16 | 10 A | Dichtungen |
| F17 | 10 A | SRS |
| Relais | ||
| R1 | Relais Zusatzausstattung | |
| R2 | Lüfterrelais | |
Sicherungsplan Motorraum

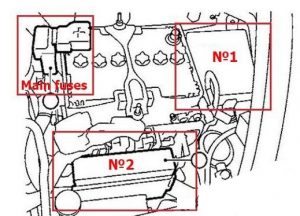

Position
Sicherungsplan 1
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 20A | Heckscheibenheizung;
Beheizbare Spiegel. |
| F2 | – | Nicht verwendet |
| F3 | 20A | Motorsteuerungssystem |
| F4 | – | Nicht verwendet |
| F5 | 30A | Beleuchtung/Frontscheibenwischer |
| F6 | 10 A | Lichter auf der rechten Seite |
| F7 | 10 A | Lichter auf der linken Seite |
| F8 | – | Nicht verwendet |
| F9 | 10 A | Klimakompressorkupplung |
| F10 | 15A | Nebelscheinwerfer |
| F11 | 10 A | Abblendlicht (rechts) |
| F12 | 10 A | Abblendlicht (links) |
| F13 | 15A | Fernlicht (links) |
| F14 | 15A | Fernlicht (rechts) |
| F15 | 10 A | Motorsteuerungssystem |
| F 16 | 10 A | Rückfahrleuchten |
| F17 | 10 A | Diebstahlsicherung |
| F18 | – | Nicht verwendet |
| F19 | – | Nicht verwendet |
| F20 | 15A | Kraftstoffpumpe |
| F21 | 15A | Zündsystem |
| F22 | 15A | Einspritzsystem |
| F23 | – | Nicht verwendet |
| F24 | 15A | Servolenkung |
| Relais | ||
| R8 | Relais Heckscheibenheizung | |
| R17 | Relais Kühlgebläse (-) | |
| R18 | Relais Kühlgebläse (+) | |
| R20 | Relais Zündsystem | |

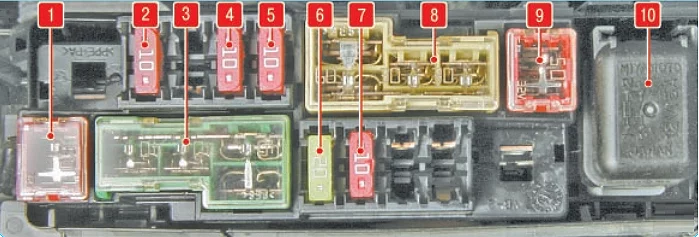

Sicherungsplan 2
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 50A | ABS |
| 2 | 10 A | Stoppsignal |
| 3 | 40A | Zündsystem;
Elektrische Fensterheber; ABS |
| 4 | 10 A | AT |
| 5 | 10 A | Hupe, Generator |
| 6 | 20A | Verstärkersystem |
| 7 | 10 A | AT |
| 8 | 60A | Elektrische Servolenkung |
| 8 | 30A | Scheinwerfer-Waschdüse |
| 8 | 30A | ABS |
| 9 | 50A | Kühlgebläse |
| 10 | Hupenrelais |
Über Nissan Juke (2011-2017)
Der Nissan Juke, produziert von 2011 bis 2017, ist ein kompaktes Crossover-SUV, das sich durch sein markantes und einzigartiges Design auszeichnet. Dieses Modell ist bekannt für seine sportliche Silhouette und ein hohes Maß an Anpassungsmöglichkeiten, die es den Besitzern ermöglichen, aus verschiedenen Farbkombinationen und Zubehörteilen zu wählen. Der Nissan Juke bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, wobei die 1,6-Liter-Turbobenzinmotoren besonders beliebt sind. Das Fahrzeug ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die eine komfortable und sichere Fahrt gewährleisten.
Sicherungsplan Nissan Juke
Diese Seite zeigt den Sicherungsplan für den Nissan Juke, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Pläne auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
