Nissan Almera (2000-2006) – Sicherungskasten
Nissan Almera (2000-2006) – Sicherungskasten-Diagramm
Baujahr: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Almera (2000-2006) ist die Sicherung 22 im Sicherungskasten.

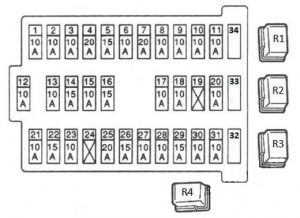

Sicherungskasten Kabine
Vorderseite
Rückseite
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 10 A | Spiegel |
| 2 | 10 A | Bremslichter |
| 3 | 15A | Steckdose |
| 4 | 7,5A | Für zusätzliche elektronische Geräte |
| 5 | 15A | Alarme und Anzeigen |
| 6 | 10 A | Zusätzliche elektrische Ausstattung |
| 7 | 20A | Heckscheibenentfeuchter |
| 8 | 10 A | Lambdasonde |
| 9 | 10 A | Zusätzliche elektronische Ausstattung |
| 10 | 10 A | Elektronische Ausstattung |
| 11 | 10 A | Automatikgetriebe |
| 12 | 10 A | ECU (Blinker, Armaturenbrettbeleuchtung und Hauptstromversorgung, Kennzeichenbeleuchtung) |
| 13 | 10 A | Innenbeleuchtung |
| 14 | 15A | Innenlüfter (Heizung / Klimaanlage) |
| 15 | 10 A | Klimaanlage |
| 16 | 15A | Lüfter (Heizung / Klimaanlage) |
| 17 | 10 A | Kraftstoffeinspritzsystem |
| 18 | 10 A | Airbag |
| 19 | 20A | Zusätzliche elektrische Ausstattung |
| 20 | 10 A | Motormodul |
| 21 | 10 A | Startsignal |
| 22 | 15A | Zigarettenanzünder |
| 23 | – | Nicht verwendet |
| 24 | 20A | Zusätzliche elektrische Ausstattung |
| 25 | 20A | Scheibenwischer |
| 26 | 7,5A | Zusätzliche elektrische Ausstattung |
| 27 | 15A | Front- und/oder Heckscheibenwaschanlage (am Schalthebel) |
| 28 | 15A | Heckscheibenwaschanlage |
| 29 | 15A | Kraftstoffpumpe |
| 30 | 10 A | Geschwindigkeit;
Tachometer; Temperatur- und Kraftstoffstandanzeigen. |
| 31 | 10 A | ABS |
| 32 | 10 A | Reserve |
| 33 | 15A | Reserve |
| 34 | 20A | Reserve |
| Vorderes Relais | ||
| R1 | Scheinwerferrelais | |
| R2 | Klappensteuerungsrelais | |
| R3 | Fensterheberrelais | |
| R4 | Relais für hintere Nebelscheinwerfer | |
| Hinteres Seitenrelais | ||
| R1 | Zündrelais | |
| R2 | Laderelais | |
| R3 | Relais für Zusatzausstattung (elektrisches Zubehör) | |

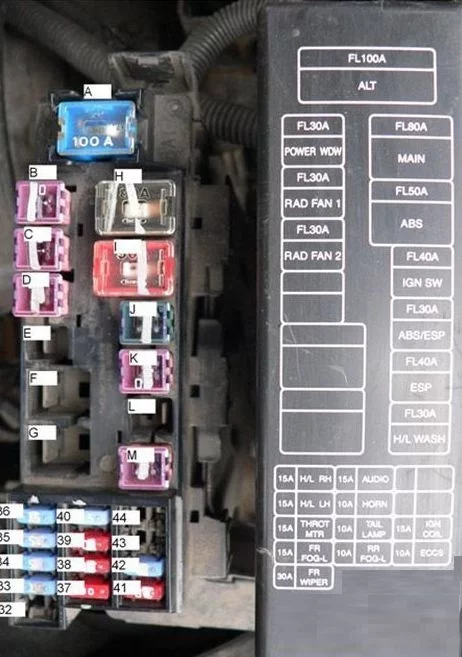

Sicherungskasten im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | 100A | Generator (Batterieladung) |
| B | 40A | Elektrische Fensterheber |
| C | 40A | Kühlgebläse |
| D | 40A | Kühlgebläse |
| E | 30A | Für Dieselmotoren |
| F | 60A | Für Dieselmotoren |
| G | 80A | Für Dieselmotoren |
| H | 80A | Hauptstromversorgung, Massekreis |
| I | 50A | ABS |
| J | 30A | Für Batterieschalter |
| K | 30A | ABS / ESP |
| L | 30A | ESP |
| M | 30A | Scheinwerferwaschanlage |
| 32 | 20A | Heckscheibenwaschanlage |
| 33 | 15A | Nebelscheinwerfer |
| 34 | 15A | Elektrischer Antrieb und Relais des aktiven Ventils |
| 35 | 15A | Scheinwerfer, Tagfahrlicht |
| 36 | 15A | Scheinwerfer, Tagfahrlicht |
| 37 | 10 A | Nebelschlussleuchte |
| 38 | 10 A | Standlichter, Kennzeichenbeleuchtung |
| 39 | 10 A | Hupe, Batterieladegerät |
| 40 | 15A | Audio, Navigation, LCD-Display |
| 41 | 10 A | Motorsteuerungssystem |
| 42 | 10 A | Zündspule |
| 43 | 15A | Nicht bewertet |
| 44 | 10 A | Nicht bewertet |
Relaisblock
| Nr | Relais |
|---|---|
| R1 | Kühlgebläse-Relais 3 (25221E) |
| R2 | Nebelscheinwerfer vorne (25224QA) |
| R3 | Klimaanlagenrelais E6 (25224D) |
| R4 | Hupenrelais (25620) |
| R5 | Kühlgebläse-Relais (25224J) |
| R6 | Lichter (25224A) |
| R7 | Anlassermotor (25224G) |
Über Nissan Almera (2000-2006)
Der Nissan Almera, hergestellt zwischen 2000 und 2006, ist ein Kompaktwagen, der aufgrund seiner Zuverlässigkeit und Praktikabilität an Popularität gewann. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck und Limousine, was den Kunden die Wahl nach ihren Bedürfnissen ermöglichte. Der Almera bot mehrere Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die sich durch guten Kraftstoffverbrauch und Leistung auszeichneten. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Funktionalität gestaltet und bot ausreichend Platz für Passagiere und Gepäck.
Sicherungskasten-Diagramm Nissan Almera
Diese Seite zeigt das Sicherungskasten-Diagramm für den Nissan Almera, das für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs.
