Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013) – Sicherungskasten
Nissan Qashqai (2006-2013) – Sicherungsplan
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Nissan Qashqai sind die Sicherungen F7 (12-V-Steckdose – hinten) und F19 (Zigarettenanzünder-/Steckdose) im Sicherungskasten im Armaturenbrett.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich links (rechts bei RHD-Fahrzeugen) unter dem Lenkrad, hinter einer Abdeckung.

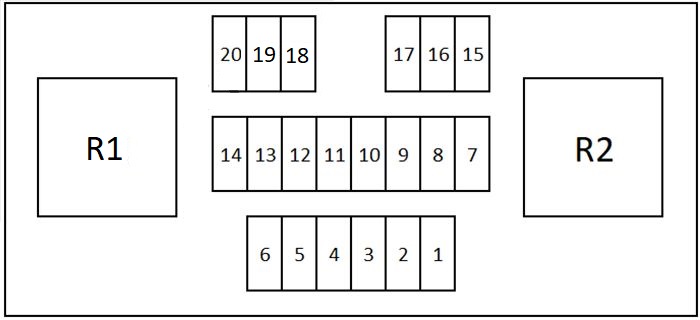

Sicherungsplan
Sicherungsbelegung im Innenraum
Nissan Qashqai – Sicherungen – Beschreibung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| R1 | Relais für Hilfsstromkreise | |
| R2 | Heizungsgebläse-Relais | |
| F1 | 10 A | Sitzheizung |
| F2 | 10 A | Airbag |
| F3 | 20A | Lenksäulen-Steuergerät |
| F4 | 10 A | Elektrisch |
| F5 | 10 A | Internes elektrisches Steuergerät |
| F6 | 10 A | Beheizte Außenspiegel |
| F7 | 15A | 12-V-Steckdose (hinten) |
| F8 | 10 A | Elektrisch |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F9 | 10 A | Internes elektrisches Steuergerät |
| F10 | 20A | Nicht verwendet |
| F11 | 10 A | BPP-Schalter |
| F12 | 15A | Audiosystem |
| F13 | 15A | Getriebesteuergerät (TCM) |
| F14 | – | Nicht verwendet |
| F15 | 15A | Klimaanlagen- und Heizungsgebläsemotor |
| F 16 | 15A | Klimaanlagen- und Heizungsgebläsemotor |
| F17 | 10 A | Nicht verwendet |
| F18 | – | Nicht verwendet |
| F19 | 15A | Zigarettenanzünder;
Steckdose. |
| F20 | 10 A | Audiosystem;
Elektrische Außenspiegel. |
Lage des Sicherungsverteilers
Zwei Sicherungsverteiler befinden sich im Motorraum (links).

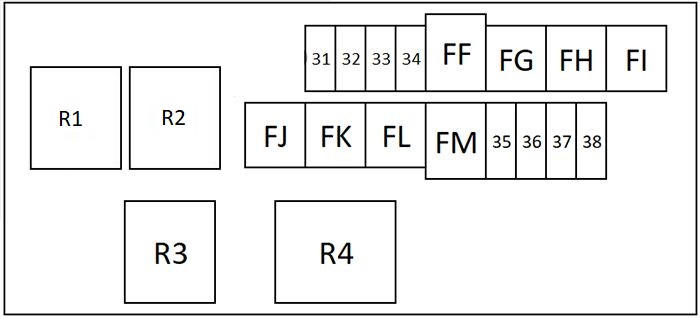

Sicherungsverteiler Nr. 1 – Diagramm
Sicherungsbelegung im Sicherungsverteiler Motorraum 1
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| R1 | Relais des Motors der Motorkühlmittelpumpe | |
| R2 | Hupenrelais | |
| R3 | Relais der Scheinwerferwaschpumpe | |
| R4 | Nicht verwendet | |
| FF | 60A | Servolenkung |
| FG | 30A | Scheinwerferwaschanlage |
| FH | 30A | ABS |
| FI | 40A | ABS |
| FJ | 40A | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FK | 40A | Starten |
| FL | 30A | Nicht verwendet |
| FM | 50A | Motor des Motorkühlmittelgebläses |
| F31 | 20A | Relais des Motors der Motorkühlmittelpumpe |
| F32 | 10 A | Allradantrieb |
| F33 | 10 A | Lichtmaschine |
| F34 | 10 A | Hupe |
| F35 | 30A | Zusatzheizung |
| F36 | 10 A | Nicht verwendet |
| F37 | 30A | Zusatzheizung |
| F38 | 30A | Zusatzheizung |

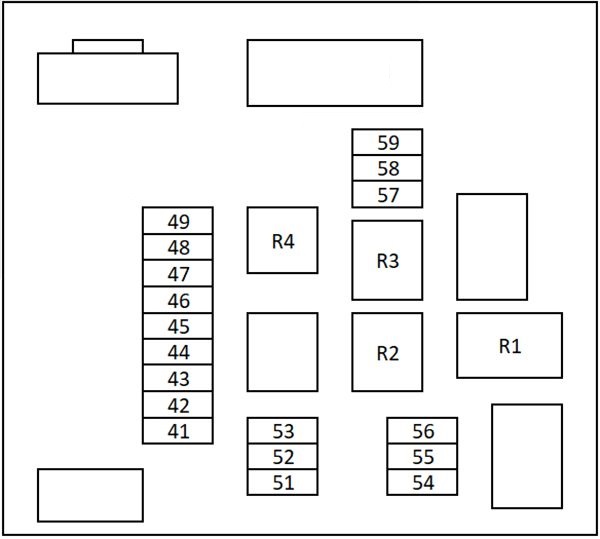

Sicherungsplan Nr. 2
Sicherungsbelegung im Sicherungskasten Motorraum 2
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| R1 | Heizrelais Heckscheibe | |
| R2 | Nicht verwendet | |
| R3 | Nicht verwendet | |
| R4 | Relais der Hauptzündkreise | |
| F41 | 15A | Heckscheibenheizung (Glas);
Spiegelheizung. |
| F42 | 15A | Heckscheibenheizung (Glas);
Spiegelheizung. |
| F43 | 15A | Nebelscheinwerfer vorne |
| F44 | 30A | Scheibenwischer |
| F45 | 15A | Rechtes Abblendlicht |
| F46 | 15A | Linkes Abblendlicht |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F47 | 10 A | Fernlicht, vorne rechts |
| F48 | 10 A | Fernlicht, vorne links |
| F49 | 10 A | Rückleuchten |
| F51 | 15A | Änderung (?) |
| F52 | 20A | Motorsteuerung |
| F53 | 10 A | Klimakompressorkupplung |
| F54 | 10 A | Rückfahrlichter |
| F55 | 10 A | Änderung (?) |
| F56 | 10 A | Motorsteuerung |
| F57 | 15A | Motorsteuerung |
| F58 | 10 A | Motorsteuerung |
| F59 | 10 A | ABS |
Über Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013)
Der Nissan Qashqai und seine erweiterte Version Qashqai+2, die von 2006 bis 2013 hergestellt wurden, sind beliebte kompakte SUVs, die eine komfortable Fahrt und einen praktischen Innenraum bieten. Das Modell Qashqai+2 ist bekannt für seine größere Passagierkapazität dank der zusätzlichen zwei Sitze in der dritten Reihe. Diese Fahrzeuge sind mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Effizienzstufen bieten. Dank seines modernen Designs und seiner Zuverlässigkeit ist der Qashqai eine beliebte Wahl unter Fahrern, die ein vielseitiges Fahrzeug für Stadt- und Langstreckenfahrten suchen.
Sicherungsplan Nissan Qashqai/Qashqai+2 (J10/NJ10)
Diese Seite zeigt den Sicherungsplan für die Modelle Nissan Qashqai und Qashqai+2. Typische Positionen des Sicherungskastens in diesen Fahrzeugen sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, auf die richtige Auswahl und Wartung der Sicherungen zu achten.
