Sicherungs- und Relaisplan – Nissan Serena C23 C24 C25

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

C23 – 1991, 1992, 1993, 1994, 1995, 1998;

C24 – 1999, 2000, 2001, 2002, 2003, 2004;

C25 – 2005, 2006, 2007, 2008, 2009, 2010.



Standort

Für alle Generationen des Nissan Serena ist ein einziges gemeinsames Schema der Hauptsicherungskästen mit Sicherungen und Relais charakteristisch. Sie befinden sich an zwei Stellen. Einer in der Kabine, hinter dem unteren Schubfach auf der linken oder rechten Seite, je nach Liefergebiet, und zwei (Relaiskasten und Sicherungskasten) unter der Motorhaube.

Es gibt kein allgemeines Schema, das die Bestimmung der Elemente beschreibt. Wir empfehlen, sich mit den gängigsten Optionen vertraut zu machen.

C23

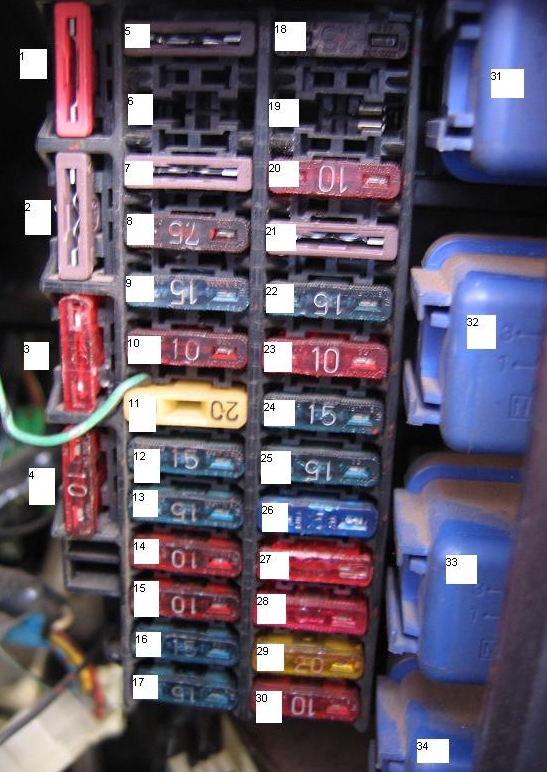

Fahrgastraum

Beschreibung

1. 10A – Linkes Rücklicht
2. 10A – Rechte Hecktür
3. 10A – Lüftermotor
4. 10A – Heizlüfter / 20A – Zündung
5. 10A – ABS
6. 10A – ECU ICE
7. 7,5A – Anlassermotor
8. 7,5A – Innenbeleuchtung
9. 15A – Bremslichter
10. 10A – Signal
11. 15A – Radio
12. 15A – Nebelscheinwerfer
13. 15A – Alarm
14. 10A – Abmessungen
15. 10A – Blinker
16. 15A – Überwachung der Sicherheitsgurte
17. 15A – Heckscheibenheizung
18. 7,5A – Armaturenbrett
19. 10A – ABS
20. 10A – Elektronische Motorkomponenten
21. 15A – Kraftstoffpumpe
22. 10A – Airbag
23. 10A – Klimaanlage
24. 15A – Vorderer Heizlüfter
25. 15A – Vorderer Heizlüfter
26. 15A – Radio
27. 15A – Zigarettenanzünder
28. 10A – Frontscheibenwischer
29. 20A – Heckscheibenwischer, elektrische Spiegel
30. 10A – Getriebe, Übertragung



Motorraum

Unter der Motorhaube, am rechten Kotflügel in der Nähe der Batterie, befinden sich weitere Kästen mit Relais und Sicherungen.

Typ 1

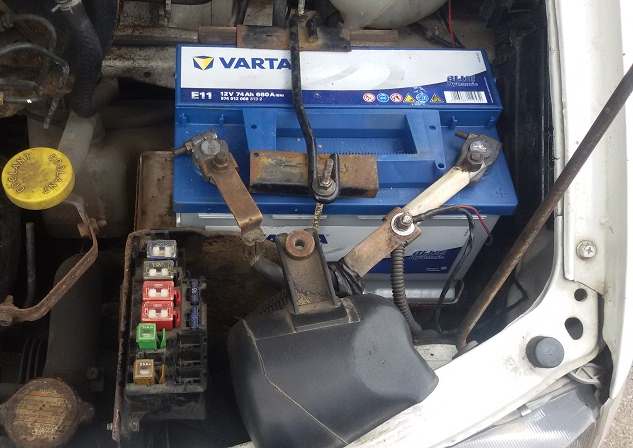

Typ 2 (Modelle mit Linkslenkung)

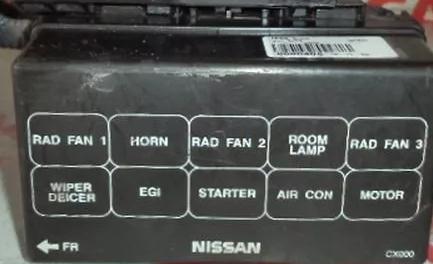

Das aktuelle Schema mit englischer Beschriftung wird auf dem Deckel sowie auf der Relaiseinheit angebracht.

Zum Schutz der Scheinwerfer sind 2 Sicherungen mit 15A vorgesehen.

C24

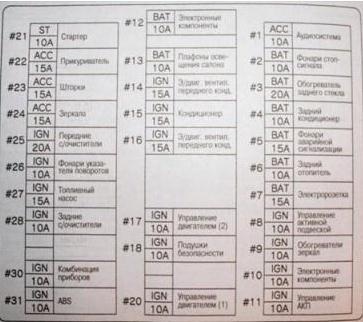

Fahrgastraum

Beschreibung

1. 10A Radio, Audiosystem
2. 15A Bremslichter
3. 20A Beheizbare Heckscheibe
4. 10A Hintere Klimaanlage
5. Alarm 15A
6. 10A Hintere Heizung
7. 15A Zusätzliche Stromversorgung
8. 10A Federungssteuerungssystem
9. 10A Beheizbare Spiegel
10. Zusätzliche Stromversorgung hinten 10A
11. 10A Automatische Getriebesteuerung
12. 10A Elektronische Komponenten
13. 10A Innenbeleuchtung
14. 15A Heizlüfter (vorne)
15. Klimaanlage 15A
16. 15A Heizlüfter (vorne)
17. 10A Motorsteuerungssystem (Nr. 2)
18. Airbag 10A
20. Motorsteuerungssystem (Nr. 1)
21. 10A Anlassermotor
22. Zigarettenanzünder 15A
23. 15A Vorhänge
24. Spiegel 15A
25. 20A Frontscheibenwischer
26. 10A Blinker
27. 15A Kraftstoffpumpe
28. 10A Heckscheibenwischer
30. Armaturenbrett 10A
31. ABS-System 10A



Motorraum

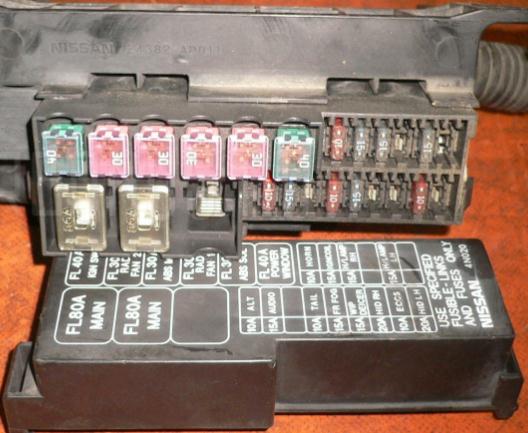

Automatische Sicherungen

Relais

Die aktuelle Schaltplanbeschreibung wird auf dem Deckel aufgedruckt.

C25

Fahrgastraum

Typ 1

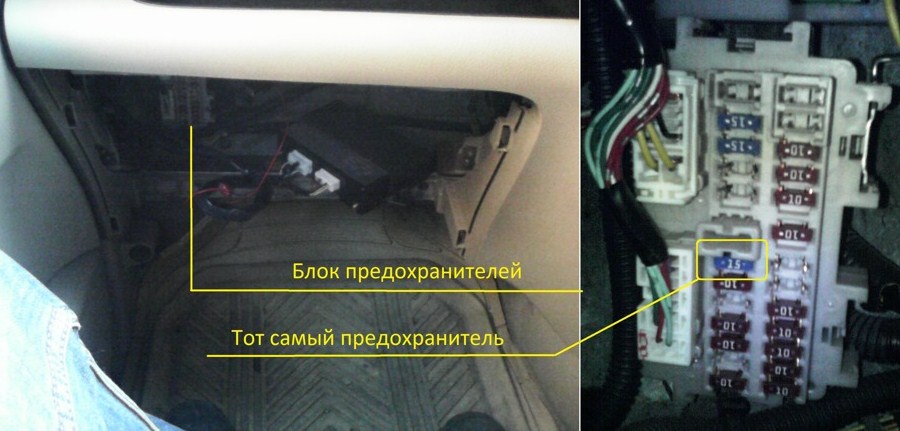

Die Zeichnung zeigt die Sicherung des Zigarettenanzünders.

Beschreibung

Linke Reihe:

• Heizlüfter 15A
• Heizlüfter 15A
• Zigarettenanzünder 15A
• 10A Elektrische Spiegelsteuerung, Audiosystem
• 10A Zusätzliche Geräte
• 10A Beheizbare Heckscheibe
• 10A Klimaanlagen-Bedienfeld

Rechte Reihe:

• 10A Zusätzliche Geräte
• 10A Innenbeleuchtung
• 10A Bremslichter
• 10A Blinker
• 15A Zusätzliche elektrische Geräte
• 10 A
• 10A Zündung
• 10A Servolenkung
• Armaturenbrett 10A
• Airbag 10A
• 10A Elektrische Fensterheber

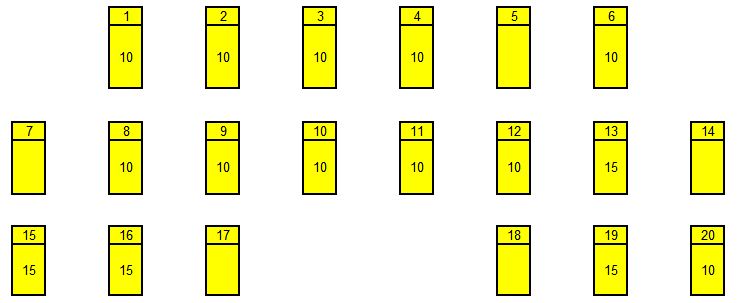

Typ 2

Beschreibung

1. Uhr, Klimaanlage, Fernbedienung der Türschlösser
2. Airbag
3. Armaturenbrett
4. Kombinationsschalter
5. Fehlt
6. Beheizbare Spiegel
7. Fehlt
8. Regensensor, Sicherheitsgurte, elektrische Fensterheber, Diagnoseanschluss, Zeitabschnittsverriegelung
9. Instrument des Armaturenbretts
10. Beleuchtungswinkel, Innenbeleuchtung
11. Bremslichter, Bremslicht für ESP, ABS
12. Steuerung der 4WD-Einheit
13. Zusatzscheinwerfer
14. Intelligenter Schlüssel (fehlt)
15. Klimaanlagensteuerung
16. Heizmotor
17. Fehlt
18. Zigarettenanzünder
19. Steckdosen
20. Spiegelsteuerung, Audio-Stromversorgung (Netzteil)



Motorraum

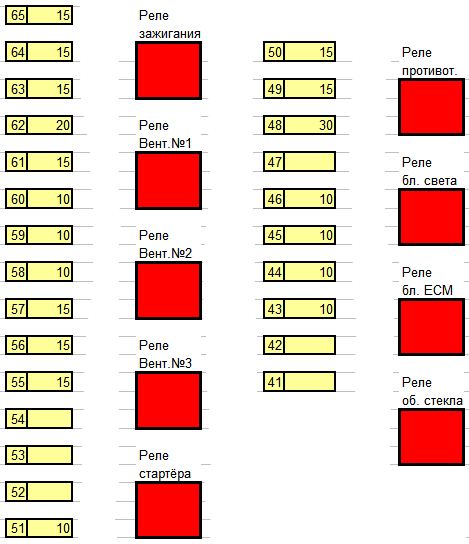

IPDM-Box

Befindet sich unter dem Kanal und enthält alle Hauptrelais.

Beschreibung

• 41 Fehlt
• 42 Fehlt
• 43 Rechtes Fernlicht
• 44 Linkes Abblendlicht
• 45 Hintere Abmessungen, Kennzeichenbeleuchtung
• 46 Vordere Abmessungen
• 47 Fehlt
• 48 Frontscheibenwischer
• 49 Linkes Abblendlicht
• 50 Rechtes Abblendlicht
• 51 Klimaanlage
• 52 Fehlt
• 53 Fehlt
• 54 Verschwunden
• 55 Beheizbare Heckscheibe und Spiegel
• 56 Parallel zu 55
• 57 Kraftstoffpumpe
• 58 Anlassermotor
• 59 4WD-Steuerung
• 60 Rückfahrlichter
• 61 Stromversorgung des Drosselklappengehäuses
• Stromversorgung 62 ECM
• 63 Stromversorgung der Sauerstoffsensoren
• 64 Leistungsdüsen
• 65 Nebelscheinwerfer

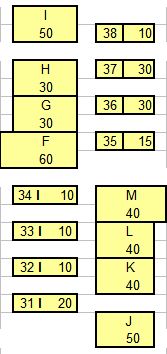

Sicherungskasten

Beschreibung

31. Beheizbare Sitze
32. Turbine (Diesel) – fehlt
33. Tagfahrlichtrelais
34. Hupe (Erregerwicklung des Generators)
35. Audio-Stromversorgung (fest)
36. RTS (Diesel) – fehlt
37. RTS (Diesel) – fehlt
38. Automatikgetriebesteuerung – fehlt

I. ESP, ABS
H. ESP, ASB
G. Scheinwerferwaschanlage
F. ESP
M, Rechter Lüfter
L. Zündschalter
K. Linker Lüfter
J. Elektrische Fensterheber, Zentralverriegelung, Schiebedach
