Nissan Atlas (1989-2008) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Atlas
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 und 2008.
Fahrgastraum
Der Sicherungskasten befindet sich im Armaturenbrett und ist mit einer Schutzabdeckung verschlossen, auf deren Rückseite der aktuelle Plan mit der Beschreibung der Elemente angegeben ist.

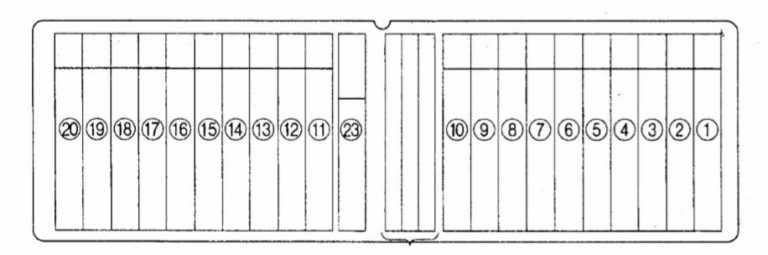

Typ 1
Beschreibung
| 1 | 25A / 15A Motorraum-Heizgebläse, Heizgebläse-Widerstand, Temperaturschalter, Druckschalter, Klimaanlagen-Deaktivierungsrelais, Klimaanlagenrelais, Thermostat, E/P-Ventil des XX-Drehzahlerhöhungssystems (FICD) |
| 2 | 10A Klimaanlagenschalter, Klimaanlagenrelais, Druckschalter, elektromagnetische Kupplung des Klimakompressors, E/P-Ventil des XX-Drehzahlerhöhungssystems (FICD), Thermostat |
| 3 | 10A Anlasserrelais, Anlasser-Sperrschalter |
| 4 | 15A Zigarettenanzünder, Radio |
| 5 | 10A Scheinwerfer (rechts), Scheinwerferschalterrelais |
| 6 | 10A Scheinwerfer (links), Scheinwerferschalterrelais, Blinker-Relais, Blinker; |
| 7 | 15A Radio und Uhr, Innenbeleuchtung, Innenbeleuchtungsschalter, Tür-Endschalter, Rückfahrwarnsummer, Türschlossschalter, Zentralverriegelungsrelais, elektrische Türschlösser, Zentralverriegelungssteuerung, Tachometer |
| 8 | 15A Warnblinkschalter, Hupe, Hupenrelais, Hupenschalter, Blinker |
| 9 | 15A Positionslichtrelais, Lichter, Nebelscheinwerferschalter, Nebelscheinwerfer, Lichtschalter, Nebelschlussleuchtenschalter, Nebelschlussleuchtenrelais |
| 10 | 10A Bremslichtschalter, Bremslicht, Wählhebelsperrsteuerung |
| 11 | 15A Scheibenwischer- und Waschanlagen-Steuerschalter, Scheibenwischermotor, Waschanlagenmotor, Scheibenwischer-Intervallrelais |
| 12 | 10A Berganfahrhilfe-Relais, elektronisches Automatikgetriebe-Steuergerät, „OD OFF“-Anzeige, „UNLOADED“-Anzeige, Kondensatorlüftermotor-Relais, Rückfahrwarnton, Rückfahrlichtschalter, Rückfahrleuchten, Anlasser-Sperrschalter, Anlasserrelais, Motorstarthilfe (QOSIII), Motorstarthilfe-Regler (QOSII), Glühkerzenrelais Nr. 1, Glühkerzenrelais Nr. 2, Glühkerzenanzeige, Kühlmitteltemperaturanzeige, Temperatursensor, Fahrzeuggeschwindigkeitssensor, Armaturenbrett, elektrisches Fensterheberrelais, Blinker-Relais, 4WD-Steuerungssystemschalter, 4WD-Systemrelais, elektropneumatisches Ventil für das Allradantriebs-Steuerungssystem |
| 13 | 10A / 15A Kraftstoffheizung |
| 14 | 15A Heckheizung, Heckheizungsschalter |
| 15 | 10A Entlastungsbremsschalter, Entlastungsbremssteuerungsrelais, Entlastungsbrems-Magnetventil, Entlastungsbrems-Elektromagnetkupplung, Gaspedal |
| 16 | 10A Nebelscheinwerferschalter, Nebelscheinwerfer, ECU |
| 17 | 10A Blinker, Blinkerschalter |
| 18 | 15A Lichtmaschine, Laderelais, Starthilferegler (QOSIII) |
| 19 | 10A Elektromotorabschaltung, Kraftstoffabsperr-Magnetventil |
| 20 | 10A Scheinwerferwinkel-Steuerschalter, elektrischer Antrieb zur Scheinwerferwinkelsteuerung |
| 23 | 15A Blinker-Signalverstärker, Blinker-Signalverstärker-Relais; |
Typ 2
Das Schema befindet sich auf der Rückseite der Abdeckung.
Beschreibung
Wenn die Beschriftungen auf Englisch sind, überprüfen Sie die Tabelle.
| RADIÁTOR | Kühler |
| KLIMATIZÁCIA | Klimaanlage |
| SEKCIA | ABS |
| HSA | Berganfahrhilfe |
| ŠTARTÉR | Anlasser |
| RÁDIO, ZAPAĽOVAČ CIGARIET | Radio, Zigarettenanzünder |
| HLAVNÝ SVETLOMET (PRAVÝ) | Hauptscheinwerfer rechts |
| SVETLOMET (ĽAVÝ) | Scheinwerfer links |
| VNÚTORNÁ LAMPA, HODINY | Innenleuchte, Uhr |
| NUDZOVÉ, KLAXÓN | Warnblinker, Hupe |
| CHVOST | Positionslichter |
| LUCE FENDINEBBIA | Nebelscheinwerfer |
| LUCE DI FRENATA | Bremslichter |
| LAVAVETRI | Scheibenwischer und Waschanlage |
| INDICATORE, RETRO | Instrumententafel, Rückfahrlicht |
| RISCALDATORE CARBURANTE | Kraftstoffheizung |
| RISCALDAMENTO SEDILI | Sitzheizung |
| FRENO MONTAGGIO | Berganfahrbremse |
| LUCE FENDINEBBIA | Nebelscheinwerfer |
| ACCENDI S/LAMPADA | Blinker |
| GENERATORE | Generator |
| FERMARE CON PRECISIONE | Motorstopp |
| FINESTRA ELETTRICA | Elektrische Fensterheber |
Sicherungs- und Relaiskasten
Befindet sich auf der linken Seite der Kabine hinten oder hinter dem linken Kotflügel. Dort befinden sich Sicherungen oder Hochleistungssicherungen und separate Relais.

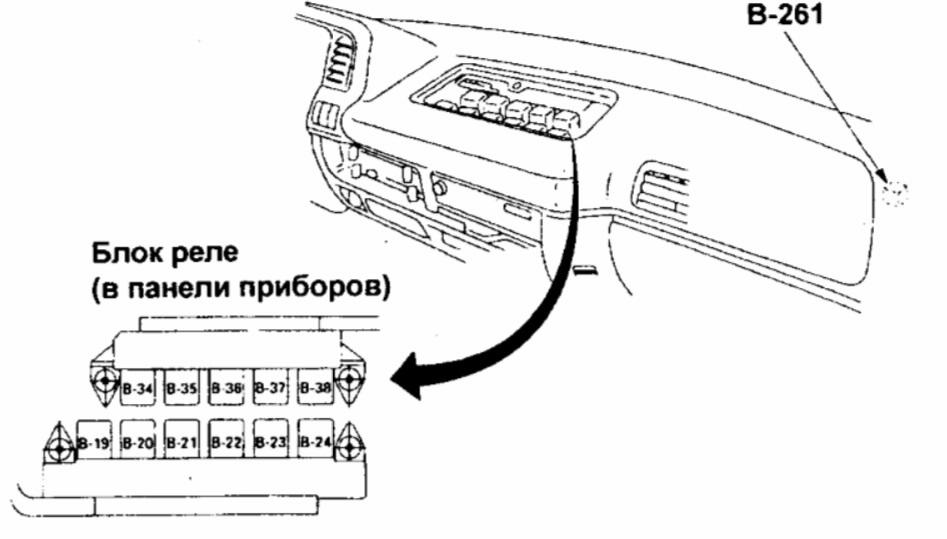

Relaiskasten
Einzelne Elemente können sich außerhalb der Blöcke befinden. Zum Beispiel B -261.
Beschreibung
| W 9 | Relais des Scheibenwischer-Arbeitsbereichs-Änderungssystems (INTERMITTIEREND) |
| B-19 | Laderelais |
| B-19 | (LADEN) |
| W 20 | Scheinwerferrelais |
| W 20 | (HAUPT) |
| O 21 | Klimaanlagen-, Heizungs- und Lüftungsrelais (HEIZUNG & KLIMAANLAGE) |
| B-22 | Positionslichtrelais (HECK) |
| B-23 | Kombischalterrelais |
| B-23 | (WIDERSTAND) |
| B-24 | Hupenrelais |
| B-24 | (HUPE) |
| B-34 | Nebelschlussleuchtenrelais |
| B-34 | (NEBELSCHEINWERFER HINTEN) |
| B-35 | Lichtaktivierungsrelais |
| B-35 | (RICHTUNGSANZEIGE) |
| B-35 | Nebelschlussleuchtenrelais |
| B-35 | (NEBEL HINTEN) |
| B-36 | Elektrisches Fensterheberrelais |
| B-36 | (ELEKTRISCHES FENSTER) |
| B-37 | Druckschalterrelais |
| B-37 | (Klimaanlage thermisch) |
| B-38 | Berganfahrbremsrelais |
| B-38 | (ERSATZBREMSE) |
| J-12 | Anlasserrelais |
| J-12 | (ANLASSER) |
| J-13 | Glühkerzenrelais |
| J-14 | Glühkerzenrelais |
| J-16 | Kondensatorheizungs-Steuerrelais (CDS) |
| J-18 | Auspuffbrems-Steuerrelais |
| J-18 | (BREMSKONTROLL-ERSATZ) |
| J-19 | 4WD-Systemrelais |
| J-19 | Klimaanlagen-Deaktivierungsrelais |
| J-19 | (A/C-BLOCKADE). |
| J-20 | Blinker-Relais (Positionslicht) |
Über Nissan Atlas (1989-2008)
Der Nissan Atlas, der von 1989 bis 2008 produziert wurde, ist ein robustes Nutzfahrzeug, das sich aufgrund seiner Zuverlässigkeit und Vielseitigkeit großer Beliebtheit erfreute. Dieses Modell ist bekannt für seine robuste Bauweise, die sich ideal für verschiedene gewerbliche Zwecke eignet. Der Nissan Atlas war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was den Kunden die Wahl der Variante ermöglichte, die ihren Bedürfnissen am besten entsprach. Dank seiner geräumigen Kabine und seines praktischen Designs wurde der Nissan Atlas zu einem beliebten Fahrzeug für Unternehmer und Handwerker, die ein zuverlässiges und effizientes Transportmittel benötigten.
Sicherungsplan Nissan Atlas
Diese Seite zeigt den Sicherungsplan für den Nissan Atlas, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum, was für dieses Modell typisch ist. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Funktionalität der elektrischen Komponenten im Fahrzeug gewährleistet.
