Nissan Altima (1998-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Nissan Altima (1998–2018), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Nissan Altima (1998-2001) – Sicherungskasten-Diagramm
Baujahr: 1998, 1999, 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Altima (1998-2001) ist die Sicherung 13 im Sicherungskasten.

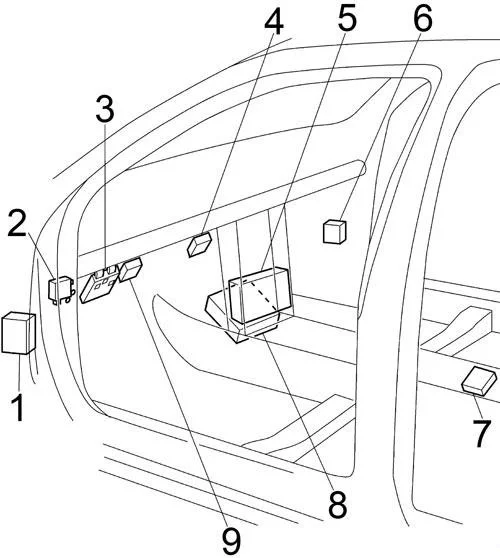

Kabine
- ABS-Steuergerät
- SMJ-Stecker, elektrisches Fensterrelais, Multifunktions-Fernbedienungsrelais, automatischer Fensterschalter 1 (elektrisches Fenster), automatischer Fensterschalter 2 (Steckdose)
- Intelligente Eingangssteuerungseinheit
- Getriebesteuerungsmodul (TCM)
- Wischerverstärker
- Airbag-Diagnosesensormodul
- Motorsteuergerät (ECM)
- ASCD-Steuergerät

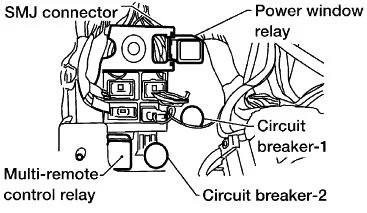

SMJ-Stecker, elektrisches Fensterrelais, Multifunktions-Fernbedienungsrelais, automatischer Fensterschalter 1 (elektrisches Fenster), automatischer Fensterschalter 2 (Steckdose)

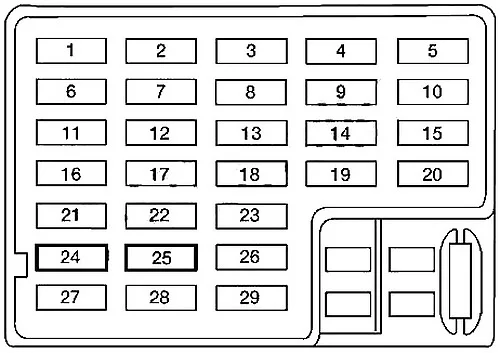

Sicherungskasten Kabine
| Nummer |
Ampere [A] | Beschreibung |
| 1 | 15 | Lüftermotor |
| 2 | 15 | Lüftermotor |
| 3 | 10 | Getriebesteuerungsmodul (TCM) |
| 4 | 20 | Relais Heckscheibenentfeuchter |
| 5 | 20 | Relais Heckscheibenentfeuchter |
| 6 | 10 | Klimaanlagenrelais;
Thermischer Verstärker. |
| 7 | 10 | Beheizter Sauerstoffsensor |
| 8 | 10 | ASCD;
Relais Heckscheibenentfeuchter; Timer Heckscheibenentfeuchter; Datenbus-Konstruktor; Push-Steuereinheit; Warnsummer; Automatikgetriebe-Sperrschalter; Elektrisches Fensterrelais; Tagfahrlicht; Intelligenter Eingang C / U. |
| 9 | 10 | Außenspiegelschalter |
| 10 | 10 | Audio;
Steckdosenrelais; Intelligenter Eingang C / U. |
| 11 | 10 | Warnblinkschalter |
| 12 | 10 | Park- und Neutralstellungsschalter;
Kilometerzähler; Tachometer; Kraftstoffanzeige; Warnleuchten; Überlastanzeige. |
| 13 | 20 | ’00 -’01:
Zigarettenanzünder |
| 15 | ’98 -’99:
Zigarettenanzünder |
| 14 | 15 | Bremslichtschalter;
Getriebesteuerungsmodul (TCM). |
| 15 | – | – |
| 16 | – | – |
| 17 | 15 | Kraftstoffpumpenrelais |
| 18 | 10 | EVAP-Tankentlüftungssteuerventil;
Bypass-Ventil des Vakuum-Absperrventils; IACV-AAC-Ventil; Drosselklappenstellungsschalter. |
| 19 | 20 | Scheibenwischer und Frontsprüher |
| 20 | 10 | Warnblinkschalter;
Multifunktions-Fernbedienungsrelais. |
| 21 | 10 | Einspritzdüsen |
| 22 | 10 | Airbag-Diagnosesensormodul |
| 23 | – | – |
| 24 | 10 | Schlüsselschalter;
Innenbeleuchtung; Beleuchtung des Kosmetikspiegels; Kofferraumbeleuchtung; Sicherheitswarnleuchte; Kombinierter Kilometerzähler; Homelink-Sender; Kofferraumöffnungsaktuator; Antenne; Datenbus-Konstruktor (GST – ’98 -’99). |
| 25 | 10 | EGRC-Magnetventil;
Kühlerlüfter; Park- und Neutralstellungsrelais; NATS (’00 -’01); Diebstahlwarnrelais (’98 -’99); Inhibitorrelais. |
| 26 | 10 | Motorsteuergerät;
Kupplungssperrrelais; Park- und Neutralstellungsrelais; Tagfahrlicht |
| 27 | – | – |
| 28 | 10 | ABS |
| 29 | – | – |

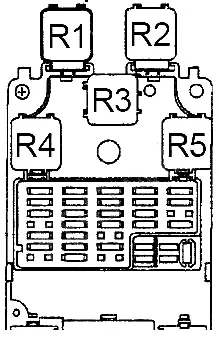

| Nr |
Relais |
| R1 | Heckscheibenentfeuchter |
| R2 | Kraftstoffpumpe |
| R3 | Lüftermotor |
| R4 | Zündung |
| R5 | Zubehör |
Sicherungskasten Motorraum
