Fiat Uno II (1989-2002) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Uno II (1989-2002), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Uno II – Sicherungsplan
Baujahr: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Uno ist die Sicherung 6 in der Sicherungsverteilung.
Sicherungsverteilung
| Nr |
Ampere [A] |
Beschreibung |
| 1 | 7.5 | Parken vorne links; Rücklicht rechts;
Zigarettenanzünderbeleuchtung; Heizungs- und Uhrsteuerung; Hintergrundbeleuchtung der Digitaluhr. |
| 2 | 7.5 | Vorderlicht rechts und Rücklicht links;
Instrumentenbeleuchtung; Beleuchtung des hinteren Nummernschilds. |
| 3 | 10 | Linker Scheinwerfer (Fernlicht) |
| 4 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 5 | 25 | Motorkühlerlüfter und Hupe (Komfort). |
| 6 | 10 | Zusatzleuchten;Zigarettenanzünder;
Radioversorgung; Bremsbelagsensoren; Wirtschaftlichkeitsanzeige (ES-Modelle). |
| 7 | 10 | Linkes Abblendlicht; Nebelschlussleuchten. |
| 8 | 10 | Rechtes Abblendlicht |
| 9 | 20 | Beheizbare Heckscheibe |
| 10 | 10 | Bremslichter; Blinker;
Warnleuchten des Armaturenbretts; Wirtschaftlichkeitsanzeige des Drehzahlmessers; Überprüfen Sie das Steuerungssystem. |
| 11 | 20 | Heizungsgebläse; Digitale Leseleuchte mit Uhr. |
| 12 | 20 | Frontscheibenwischer und -waschanlage; Heckscheibenwischer und -waschanlage;
Überprüfen Sie die Beleuchtung des Bedienfelds. |
| 13 | 10 | Nebelscheinwerfer vorne |
| 14 | 20 | Reserve (Komfort); Hupe (Super). |
| 15 | 10 | Warnleuchten |
| 16 | – | Reserve |
| 17 | – | Reserve |
| 18 | – | Reserve |
| 19 | – | Reserve |
| Zusätzliche Sicherungen an der Seite desHauptsicherungskastens | ||
| Sicherungen (903, 999, 1116, 1299/1301 und 1301 cc Turbo IE) | ||
| A | 20 | Nebelscheinwerfer vorne |
| B | 30 | Kühlerlüfter (Turbo ie Modelle) |
| C | 10 | Kühlerlüfter Kraftstoffeinspritzung (Turbo ie Modelle) |
| D | 30 | Elektrische Fensterheber |
| E | 10 | Kraftstoffpumpe (Turbo ie Modelle) |
| Sicherungen (anschließend 903, 999, 1108, 1372 ie und 1372 cc Turbo ie) | ||
| A | 30 | Elektrische Fensterheber |
| B | 25 | Zentralverriegelung |
| C | 10 | Kühlerlüfter Einspritzung |
| D | 20 | Scheinwerferwaschanlage |
| E | 20 | Nebelscheinwerfer und Warnleuchte. |
| F | – | Reserve |
| G | 10 | Kraftstoffpumpe (Modelle mit Kraftstoffeinspritzung). |
| – | 10 | Beheizte Lambdasonde |
| Zusätzliche Sicherungen an der Halterung des Lenksäulenrelais | ||
| – | 10 | Anti-Rutsch-Monitor-Schaltung |
| – | 25 | Anti-Rutsch-Stromversorgungsschaltung |

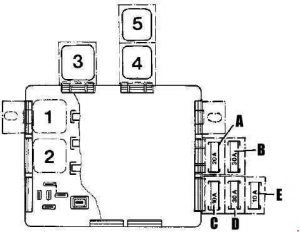

Zusätzliche Sicherungen und Relais in den 1301 cc Turbo Modellen
| Nr. |
Beschreibung |
| 1 | Hupenrelais |
| 2 | Relais für beheizbare Heckscheibe |
| 3 | Relais für Nebelscheinwerfer |
| 4 | Relais für Kühlerlüfter |
| 5 | Relais für Fensterheber |

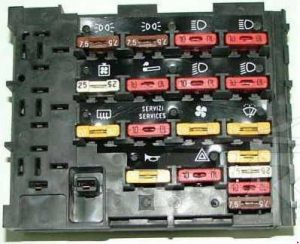

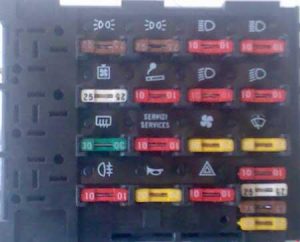

Fiat Uno – Sicherungsplan – Zusatzsicherung
Fiat Uno – Sicherungsplan – ZusatzsicherungÜber Fiat Uno II (1989-2002)
Der Fiat Uno II, hergestellt von 1989 bis 2002, ist ein Kompaktwagen, der aufgrund seiner Zuverlässigkeit und seines sparsamen Betriebs Popularität erlangte. Dieses Modell war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was den Fahrern die Wahl nach ihren Vorlieben und Bedürfnissen ermöglichte. Der Fiat Uno II zeichnete sich durch ein einfaches, aber funktionales Design aus, das ausreichend Platz für Passagiere und Gepäck bot. Dank seiner leichten Bauweise und effizienten Motoren war dieses Modell bei Stadtfahrern beliebt, die seine Manövrierfähigkeit und den geringen Kraftstoffverbrauch schätzten.
Sicherungsplan des Fiat Uno II
Diese Seite zeigt einen detaillierten Sicherungsplan für den Fiat Uno II, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum, was typisch für dieses Automodell ist. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungsplan bietet einen klaren Überblick darüber, welche Sicherungen für bestimmte Funktionen zuständig sind, was die Diagnose und Fehlerbehebung erleichtert.
