Fiat Tipo (2016-2022) – Sicherungskasten
Produktionsjahr: 2016, 2017, 2018, 2019.
Position des Sicherungskastens

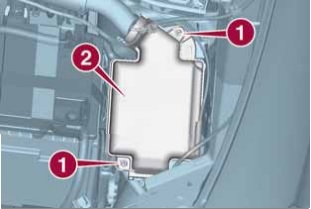

Motorraum
Der Sicherungskasten befindet sich neben der Batterie.
Die Identifikationsnummer des elektrischen Bauteils, das jeder Sicherung entspricht, ist auf der Abdeckung abgebildet

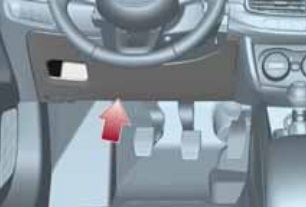

Armaturenbrett
Version mit Lenkrad links: Der Sicherungskasten befindet sich links von der Lenksäule.
Um an die Sicherungen zu gelangen, entfernen Sie die Verriegelung und ziehen Sie sie zu sich.
Version mit Lenkrad rechts: Das Steuergerät befindet sich links hinter dem Handschuhfach.
Um an das Steuergerät zu gelangen, muss das Handschuhfach gedreht und die Verriegelungen 1 gelöst werden.
Unter dem Armaturenbrett-Steuergerät
Das Steuergerät befindet sich links unter dem Armaturenbrett.

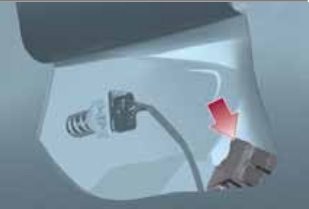

Sicherungskasten Kofferraum
4 Türen:
Version 5 Türen / Kombi:
Öffnen Sie die Heckklappe, schieben Sie dann den inneren Teil der Abdeckung, um Zugang zu den Sicherungen im Sicherungskasten zu erhalten.
Sicherungskasten-Diagramme
2016, 2017, 2018

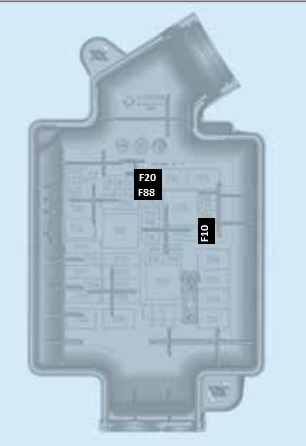

Motorraum
Sicherungsbelegung im Motorraum (2016, 2017, 2018)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F10 | 15 | Zweiklanghorn |
| F85 | 10 | Lendenwirbelstütze Fahrersitz |
| F88 | 7.5 | Beheizte Spiegel |
| F20 | 30 | Beheizbare Heckscheibe |

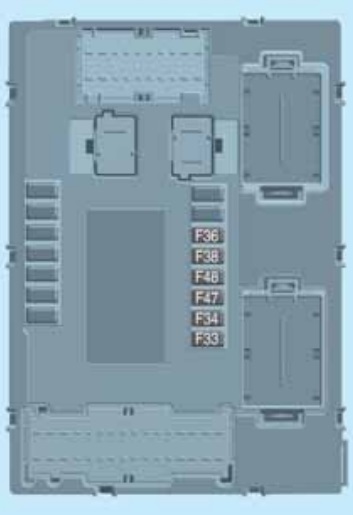

Armaturenbrett
Sicherungsbelegung im Sicherungskasten des Armaturenbretts (2016, 2017, 2018)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F47 | 25 | Elektrisches Fenster vorne (Fahrerseite) |
| F48 | 25 | Elektrisches Fenster vorne (Beifahrerseite) |
| F36 | 15 | Stromversorgung Uconnect™-System,
Klimaanlage, EOBD-System, USB / AUX-Anschluss, Lenkradbedienung. |
| F38 | 20 | Dead Lock-Gerät
(Entriegelung der Fahrertür); Tür-Entriegelung; Zentralverriegelung; Elektrische Heckklappenentriegelung. |
| F43 | 20 | Pumpe für vordere Scheibenwischer |
| F33 | 25 | Linkes elektrisches Heckfenster |
| F34 | 25 | Rechtes elektrisches Heckfenster |
Unter dem Armaturenbrett
Sicherungsbelegung unter dem Armaturenbrett (2016, 2017, 2018)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| 1 | 7.5 | Entriegelung der Vordertür (Fahrerseite) |
| 2 | 7.5 | Entriegelung der Vordertür (Beifahrerseite) |
| 3 | 7.5 | Entriegelung der Hintertür (linke Seite) |
| 4 | 7.5 | Entriegelung der Hintertür (rechte Seite) |
Kofferraum
Sicherungsbelegung im Kofferraum (2016, 2017, 2018)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F97 | 15 | 12 V hinten. |
| F99 | 10 | Sitzheizung Fahrersitz |
| F92 | 10 | Sitzheizung Beifahrersitz |
| F90 | 10 | Lendenwirbelstütze Fahrersitz |
Sicherungs- und Relaisplan – Fiat Tipo
Gilt für Fahrzeuge der Baujahre:
2020, 2021, 2022.

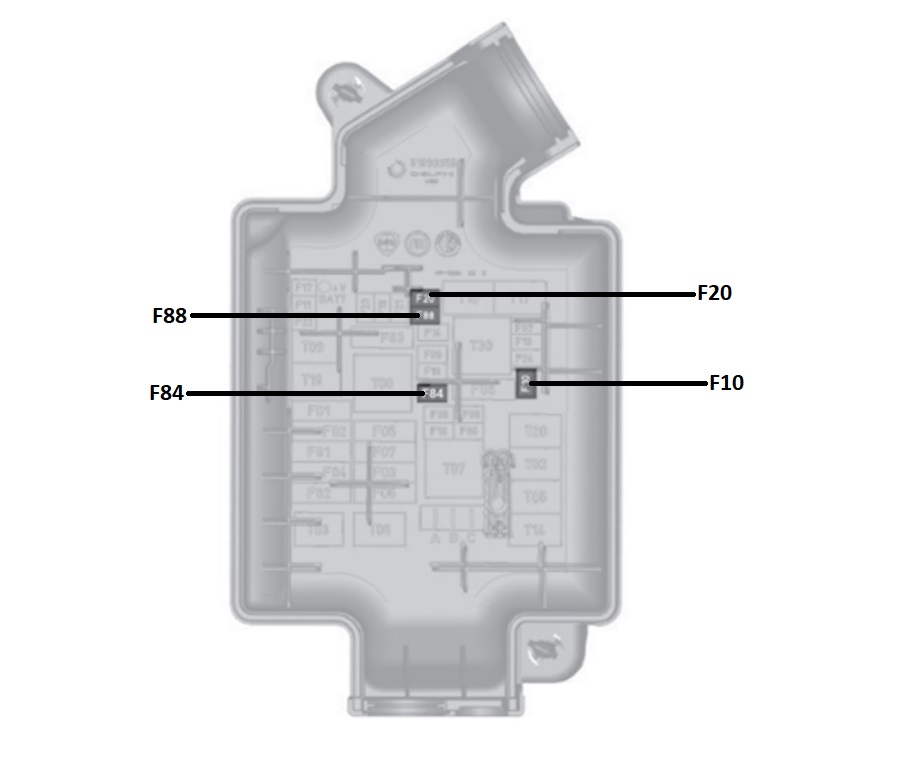

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F10 | 15 | Hupe |
| F84 | 10 | Aktiver Kühlergrill |
| F88 | 7,5 | Beheizbare Außenspiegel |
| F20 | 30 | Beheizbare Heckscheibe |
Sicherungskasten im Fahrgastraum

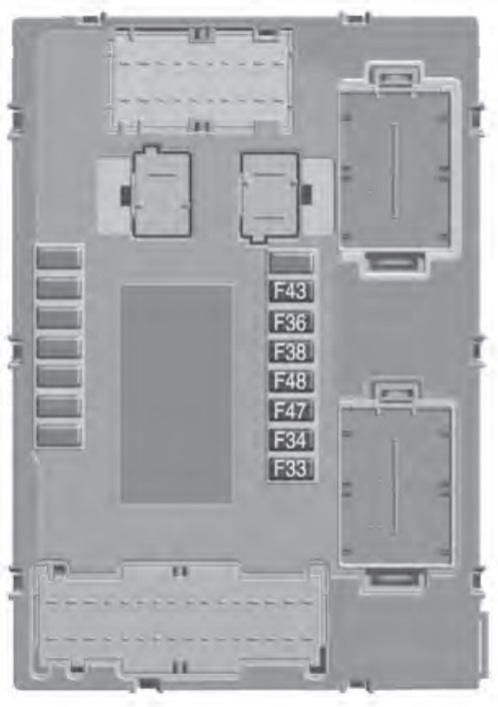

Am Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F47 | 25 | Elektrisches Fenster vorne (Fahrerseite) |
| F48 | 25 | Elektrisches Fenster vorne (Beifahrerseite) |
| F36 | 15 | Stromversorgung Uconnect™-System; Klimaanlage; EOBD-System; USB/AUX-Anschluss; Lenkradbedienung. |
| F38 | 20 | Dead Lock-Gerät (Entriegelung der Fahrertür für vorgesehene Versionen/Märkte); Tür-Entriegelung; Zentralverriegelung; Elektrische Heckklappenentriegelung. |
| F43 | 20 | Pumpe für vordere Scheibenwaschanlage |
| F33 | 25 | Elektrisches Heckfenster links |
| F34 | 25 | Elektrisches Heckfenster rechts |

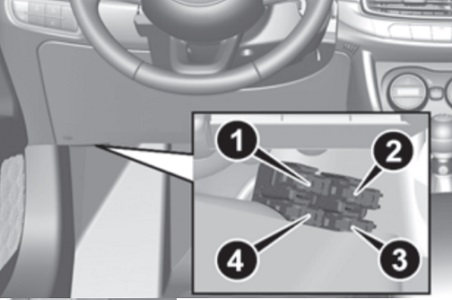

Unter dem Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 7,5 | Entriegelung der Vordertür (Fahrerseite) |
| 2 | 7,5 | Entriegelung der Eingangstür (Beifahrerseite) |
| 3 | 7,5 | Entriegelung der Hintertür (links) |
| 4 | 7,5 | Entriegelung der Hintertür (rechts) |

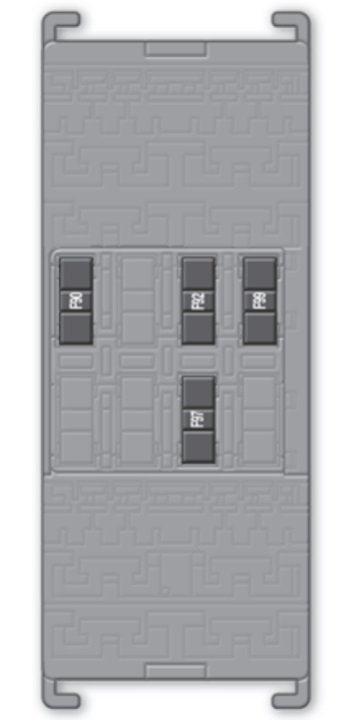

Sicherungskasten im Kofferraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F97 | 15 | Stromversorgung 12 V hinten |
| F99 | 10 | Sitzheizung Fahrersitz |
| F92 | 10 | Sitzheizung Beifahrersitz |
| F90 | 10 | Einstellung der Lendenwirbelstütze Fahrersitz |
Über Fiat Tipo (2016-2022)
Der Fiat Tipo, produziert von 2016 bis 2022, ist ein kompaktes Auto, das Praktikabilität und Komfort für den täglichen Gebrauch bietet. Dieses Modell ist bekannt für sein elegantes Design und seinen geräumigen Innenraum, der ausreichend Platz für Passagiere und Gepäck bietet. Der Fiat Tipo war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was eine Auswahl nach den Vorlieben des Fahrers ermöglicht. Darüber hinaus bietet das Auto moderne technologische Elemente wie einen Touchscreen und fortschrittliche Sicherheitssysteme, die den Komfort und die Sicherheit während der Fahrt erhöhen.
Sicherungskasten-Diagramm Fiat Tipo
Diese Seite zeigt das Sicherungskasten-Diagramm für den Fiat Tipo, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Motorraum und im Innenraum des Fahrzeugs, oft in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die elektrischen Komponenten des Fahrzeugs vor Überlastung und Kurzschlüssen schützt.
