Fiat Scudo (2006-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Scudo (2006-2016), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Scudo (2006-2016) – Sicherungsplan
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Scudo (2006-2016) ist die Sicherung F9 in der Sicherungsverteilung.
Sicherungsverteilung im Armaturenbrett auf der Beifahrerseite
| Beschreibung | Nummer | Amp [A] |
| Heckscheibenwischer | F1 | 15 |
| Frei | F2 | – |
| Airbag-Steuergerät | F3 | 5 |
| Scheinwerferregler;Diagnosestecker;
ESP-Steuerung; Belüftung; Partikelfilterpumpe; Lenksensor. |
F4 | 10 |
| Elektrischer Spiegel;Elektrisches Fenster für den Beifahrer. | F5 | 30 |
| Stromversorgung Frontscheibe | F6 | 30 |
| Deckenbeleuchtung;Handschuhfachbeleuchtung. | F7 | 5 |
| Multifunktionsdisplay;Sprachsirene;
Audiosystem; CD-Wechsler; Funktelefon; Anhänger-Service-Steuergerät; Steuergerät für den Schutz des Bedienfelds. |
F8 | 20 |
| Zigarettenanzünder;Steckdose im Laderaum. | F9 | 10 |
| Zierleiste hinten;Startvorrichtung;
Instrumententafel. |
F10 | 30 |
| Diagnosestecker;Steuergerät für Diebstahlsicherung. | F11 | 15 |
| Hauptfreisatz;Airbag-Steuergerät. | F12 | 15 |
| Motorsteuergerät;Anhängerwerkzeug-Steuergerät. | F13 | 5 |
| Regensensor;Instrumententafel mit Klimaautomatik;
Belüftung des hinteren Kabinenbereichs (kombinierte Ausstattung). |
F14 | 15 |
| Türverriegelung/-entriegelung | F15 | 30 |
| Frei | F 16 | – |
| Enteisung der beheizten Heckscheibe und der Seitenspiegel. | F17 | 40 |

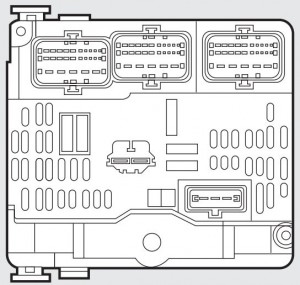

Vier Sicherungen im Motorraum
| Beschreibung | Nummer | Amp [A] |
| Motorsteuerung;Kraftstoff- und Luftversorgungseinrichtung;
Lüftergruppe. |
F1 | 20 |
| Hupe | F2 | 15 |
| Pumpe für Front- und Heckscheibenwaschanlage | F3 | 10 |
| Scheinwerferwaschpumpe | F4 | 20 |
| Kraftstoffversorgungseinrichtung | F5 | 15 |
| Hauptbremspedalkontakt;Servolenkung. | F6 | 10 |
| ABS/ESP | F7 | 10 |
| Zündschlüssel | F8 | 20 |
| Hauptbremspedalkontakt | F9 | 10 |
| Kraftstoff- und Luftversorgungseinrichtung. | F10 | 30 |
| Frontbelüftung | F11 | 40 |
| Scheibenwischer | F12 | 30 |
| Mediensteuerungseinheit | F13 | 40 |
| Frei | F14 | 30 |
Sicherungsquadro im Fahrgastraum (an der Batterie)
| Beschreibung | Nummer | Amp [A] |
| Sitzheizungssystem | F1 | 30 |
| 12V-Steckdose – Sitze der dritten Reihe (kombinierte Montage). | F2 | – |
| Anhänger-Service-Steuergerät undSteuergerät für den Schutz des Bedienfelds. | F3 | 40/50 |
| Frei | F4 | – |
| Flügeltürverriegelung | F36 | 15 |
| Flügeltürverriegelung | F37 | 10 |
| Heckscheibenwischer an der Flügeltür | F38 | 20 |
| Belüftung des hinteren Kabinenbereichs (kombinierte Ausstattung). | F39 | – |
| Klappspiegel | F40 | 5 |
Zusätzlicher Sicherungskasten
| Beschreibung | Nummer | Amp [A] |
| Frei | F1 | 15 |
| Optionaler Generator und Kontakt-Relais. | F2 | 15 |
| Anhängerstrom | F3 | 15 |
| Dauerstrom für Wechselrichter | F4 | 15 |
| Warnleuchten | F5 | 40 |
