Fiat Multipla (1998-2004) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Multipla (1998-2004), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Fiat Multipla
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

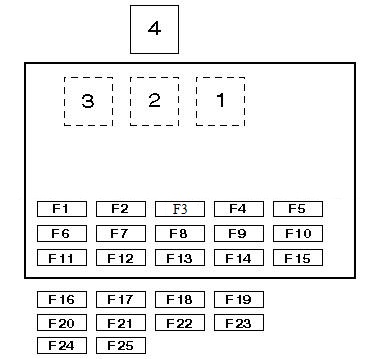

Sicherungskasten im Innenraum
Der Sicherungskasten befindet sich unter der Münzablage auf der Fahrerseite.
| 1 | Relais Hilfsstromkreise 1 |
| 2 | Relais beheizbare Heckscheibe |
| 3 | Hupenrelais |
| 4 | Relais Hilfsstromkreise 2 |
| F1 | (10A) Scheinwerfer rechts – Abblendlicht |
| F2 | (10A) Scheinwerfer links – Abblendlicht |
| F3 | (20A) Elektrische Fensterheber, Kombischalter, Nebelschlussleuchte, Schiebedach, Navigationssystem |
| F4 | (10A) Scheinwerfer links – Fernlicht |
| F5 | (30A) AC-Gebläsemotor/Glühkerze |
| F6 | (10A) Audio-Einheit-Beleuchtung, Zigarettenanzünder-Beleuchtung, Navigationssystem-Beleuchtung, Kennzeichenbeleuchtung RH, Seiten-/Rückleuchten rechts |
| F7 | (10A) Glühkerzen-Kontrollleuchte, Kennzeichenbeleuchtung links, Seiten-/Rückleuchten links |
| F8 | (10A) Scheinwerfereinstellung, Scheinwerfer rechts – Abblendlicht |
| F9 | (15A) Klimakompressorkupplung, Zigarettenanzünder |
| F10 | (20A) Scheinwerferwaschanlage, Heckscheibenwaschanlage/-wischer, Frontscheibenwaschanlage/-wischer |
| F11 | (20A) Hupe |
| F12 | (10A) Alarmanlage, Alarmsignal-/Zentralverriegelungssensor, Audiosystem, Datenanschluss (DLC), Innenbeleuchtung, Armaturenbrett, Instrumentenbeleuchtung, Telefon |
| F13 | (15A) Airbag, Alarmanlage, Antiblockiersystem (ABS), Audiosystem, Kupplungspedalpositionsschalter (CPP) (Diesel), Blinker/Warnblinkanlage, Armaturenbrett, Parksensoren, Rückfahrlichter, Bremslichter, Telefon |
| F14 | (10A) Blinker/Warnblinkanlage |
| F15 | (30A) Beheizbare Außenspiegel, beheizbare Heckscheibe |
| F 16 | (7,5A) Relais Hilfsanlasserstromkreise |
| F17 | (7,5A) AC-Umluftmotor, elektrische Außenspiegel, AC-Gebläsemotor-/Heizlüfterrelais |
| F18 | (20A) Zentralverriegelung |
| F19 | (25A) Hilfssteckdose |
| F20 | (15A) Nebelscheinwerfer |
| F21 | (25A) Elektrische Sitze |
| F22 | (7,5A) Beheizbare Außenspiegel |
| F23 | (7,5A) Airbag |
| F24 | (25A) Elektrische Fensterheber (hinten) |
| F25 | (25A) Navigationssystem, Kühlschrank, Schiebedach |

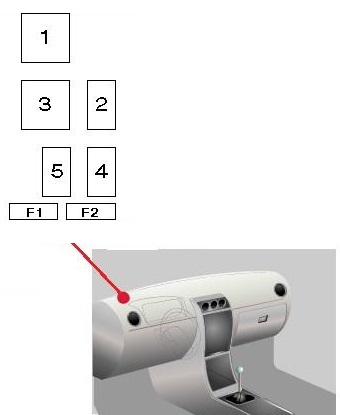

Sicherungskasten Nr. 2 im Innenraum.
Befindet sich auf der linken Seite des Lenkrads.
| 1 | Steuermodul elektrische Fensterheber (ELX) |
| 2 | Relais Hilfsstromkreise 3 |
| 3 | Steuermodul Zentralverriegelung |
| 4 | Relais elektrische Fensterheber, vorne/hinten (SX) |
| 5 | Nebelscheinwerferrelais |
| F1 | (30A) Elektrische Fensterheber vorne (ELX) |
| F2 | (20A) Elektrisches Fenster auf der Beifahrerseite (SX) |
Sicherungskasten im Motorraum
| 1 | Kraftstoffpumpenrelais |
| 2 | Relais Kühlgebläsemotor |
| 3 | Relais Kühlgebläsemotor |
| 4 | Relais Verzögerung Scheinwerferwaschpumpe |
| 5 | Relais AC-Kompressorkupplung |
| 6 | Relais Kraftstoffheizung |
| F1 | (20A) Zusatzheizung |
| F2 | (7,5A) Wegfahrsperre |
| F3 | (10A) Motorsteuerung (Euro3) |
| F4 | (10A) Antiblockiersystem (ABS) |
| F5 | (20A) Motorsteuerung |
| F6 | (20A) Scheinwerferwaschanlage |
| F7 | (7,5A) Motorsteuerung, Wegfahrsperre |
Sicherungskasten Nr. 2 im Motorraum.
| F1 | (80A) Sicherungskasten Konsole/Relaisplatte 1 |
| F2 | (60A) Relais elektrische Fensterheber, Sicherungskasten Konsole/Relaisplatte 1, Relais Abblendlicht, Relais Hilfsstromkreise |
| F3 | (30A) Startschalter |
| F4 | (30A) Motorsteuerung |
| F5 | – |
Zusätzliche Sicherungen und Relais im Motorraum
Relais J35 Lüfterrelais
Relais J34 Klimakompressorlüfter, Stufe 1
Sicherung B57 Taxi-Paket 7,5 A
Sicherung B8 Kühlgebläse (40 A mit Klimaanlage) 30,0 A
Sicherung B37 Unbenutzt 60,0 A
Sicherung B7 ABS- oder ESP-Steuergerät 60,0 A
Über Fiat Multipla (1998-2004)
Der Fiat Multipla, hergestellt zwischen 1998 und 2004, ist bekannt für sein einzigartiges Design und seine Praktikabilität. Dieses Modell wurde als kompaktes MPV konzipiert, das bis zu sechs Passagiere in zwei Reihen mit jeweils drei Sitzen befördern kann. Der Multipla zeichnet sich durch einen breiten Innenraum und eine große Windschutzscheibe aus, die eine hervorragende Sicht bietet. Was die Motorisierung betrifft, war der Fiat Multipla mit verschiedenen Benzin- und Dieselmotoren erhältlich, die ein ausgewogenes Verhältnis zwischen Leistung und Kraftstoffverbrauch boten. Dank seiner Vielseitigkeit und praktischen Lösungen wurde er zu einem beliebten Fahrzeug für Familien und den gewerblichen Einsatz.
Sicherungsplan Fiat Multipla
Diese Seite zeigt den Sicherungsplan für das Modell Fiat Multipla, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs.
