Fiat Multipla II (2004-2010) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Multipla II (2004-2010), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Fiat Multipla II (2004-2010) – Sicherungsplan

Baujahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Multipla mk2 (2004-2010) ist die Sicherung 6 im Sicherungskasten im Fahrgastraum.

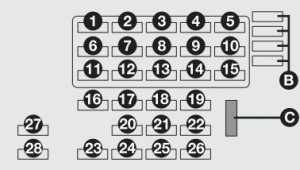

Sicherungskasten im Fahrgastraum

Beschreibung	Amp [A]	Nummer
Abblendlicht vorne rechts	10	1
Abblendlicht vorne links	10	2
Kontrollleuchte Abblendlicht vorne	10	2
Nebelschlussleuchten	20	3
Kontrollleuchte Nebelschlussleuchten.	20	3
Stromversorgung Seiten- und Rückleuchten	20	3
Fernlicht vorne links	10	4
Innenraumgebläse	30	5
Beleuchtung rechtes Kennzeichen	10	6
Scheinwerfer vorne rechts	10	6
Zigarettenanzünder	10	6
Aschenbecherbeleuchtung	10	6
Seiten- und Rückleuchtenkontrollleuchte	10	6
Beleuchtung Audiosystem	10	6
Rücklicht links	10	6
Beleuchtung linkes Kennzeichen	10	7
Seiten-Frontscheinwerfer links	10	7
Rücklicht rechts	10	7
Beleuchtung Heizungssystem	10	7
Fernlicht vorne rechts	10	8
Bremsflüssigkeitskontrollleuchte	10	8
Scheinwerferregulierung	10	8
Relaisspule Scheibenwischer	10	8
Zigarettenanzünder	15	9
Klimakompressor	15	9
Scheinwerferwaschdüse	20	10
Scheibenwischer	20	10
Heckscheibenwischer	20	10
Hupe	20	11
+ 30 Armaturenbrett	10	12
+ 30 vordere Deckenleuchten	10	12
+ 30 EOBD Fiat Tester	10	12
+ 30 hintere Deckenleuchten	10	12
+ 30 Audiosystem	10	12
+ 30 Connect-Nav	10	12
+ 30 Navigator	10	12
+ 30 Uhr	10	12
+ 30 Schiebedach	10	12
+ 30 Webasto (Zusatzheizung)	10	12
+ 30 Diebstahlschutz-Steuergerät	10	12
Rückfahrkontrollleuchte	15	13
Blinker vorne	15	13
Bremskontrollleuchte	15	13

Dritte Bremsleuchte	15	13
Blinker hinten	15	13
Blinkerkontrollleuchte	15	13
Blinker seitlich	15	13
Warnblinklichtkontrollleuchte	15	13
+ 15 Mobiltelefone	15	13
+ 15 Audiosystem	15	13
+ 15 Connect-Nav	15	13
+ 15 Navigator	15	13
Diebstahlschutz-Steuergerät	15	13
Stromversorgung Warnblinklicht	10	14
Diebstahlschutzdiode	10	14
Diebstahlschutz-Steuergerät	10	14
Beheizbare Heckscheibe	30	15
Elektrische Spiegelenteisung	30	15
Nebelscheinwerfer vorne	15	16
Elektrische Spiegelverstellung	7,5	17
Umluft	7,5	17
Relaisspule Zigarettenanzünder	7,5	17
Relaisspule Frontscheibenwischer	7,5	17
Relaisspule elektrischer Sitz	7,5	17
Relaisspule Heizung	7,5	17
Relaisspule beheizbare Heckscheibe	7,5	17
Relaisspule 12V Steckdose	7,5	17
Elektrische Fensterheber vorne	30	18
12V Steckdose im Tunnel	30	19
12V Steckdose im Kofferraum	25	19
Kühlschrankvorbereitung	25	20
Elektrische Sitzfenstersteuerung	25	20
Elektrische Spiegelenteisung	7,5	21
Airbag-Kreis	7,5	22
ASR ON Taste	7,5	23
ABI Steuergerät (elektrische Fensterheber/Zentralverriegelung Vordertüren).	20	24
+ 15 Telefoneinstellungen	7,5	25
+ 15 Audiosystem	7,5	25
+ 15 Relaisspulen Schiebedach	7,5	25
+ 15 Navigator	7,5	25
+ 15 Fernbedienungsempfänger	7,5	25
+ 15 Taxameter	7,5	25
+ 15 Airbags	7,5	25
+ 15 GSM Sicherungskasten	7,5	25
+ 15 ABI Steuergerät	7,5	25
+ 30 Taxameter	7,5	26
+ 30 Schiebedach	25	27
Elektrische Fensterheber hinten	25	28

Sicherungen im Motorraum (neben der Batterie, nur JTD-Versionen)

Beschreibung	Amp [A]	Nummer
Fiat Code	7,5	29
Webasto Heizung (Zusatzheizung).	20	30
Hauptrelais	7,5	31
ABS	10	32
Dieselfilterheizung	25	33
+ 15 CCM und Fiat Code Steuergerät	7,5	34
Scheinwerferwaschpumpe	30	35

Sicherungen im Motorraum (neben der Batterie, nur Benzinversionen)

Beschreibung	Amp [A]	Nummer
Lambdasonde	15	36
+ 15 CCM und Fiat Code Steuergerät	7,5	37
+ 30 Fiat Code Steuergerät	7,5	38
+ 15 ABS	7,5	39
Scheinwerferwaschpumpe	20	40

Sicherungen im Motorraum (an der Trennwand des Fahrgastraums)

Beschreibung	Amp [A]	Nummer
Motorkühlerlüfter (mit Heizung)	40	41
Motorkühlerlüfter (mit Klimaanlage)	50	41
Zündkerze	60	42
ABS	60	43

Sicherungen im Motorraum (neben der Batterie, MAXI SICHERUNG)

Beschreibung	Amp [A]	Nummer
Startschalter (EFI)	30	44
Elektronische Einspritzung (IGN)	30	45
Schutz des Zusatzsteuergeräts	60	46
Schutz des Fahrgastraum-Steuergeräts	80	47
Radiotaxi	7,5	48

Über Fiat Multipla II (2004-2010)

Der Fiat Multipla II, produziert von 2004 bis 2010, ist ein einzigartiges Modell, das sich durch sein unverwechselbares Design und seine Praktikabilität auszeichnet. Dieser kompakte MPV (Multi-Purpose Vehicle) bietet einen geräumigen Innenraum mit Platz für sechs Passagiere, was ihn ideal für Familien oder Reisegruppen macht. Der Multipla II war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Sein charakteristisches Aussehen und seine Funktionalität unterscheiden ihn von anderen Fahrzeugen dieser Kategorie, wobei er den italienischen Charme und innovative Lösungen beibehält.

Sicherungsplan Fiat Multipla II

Diese Seite zeigt den Sicherungsplan für den Fiat Multipla II, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett oder im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
