Sicherungs- und Relaisplan – Opel Monterey

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

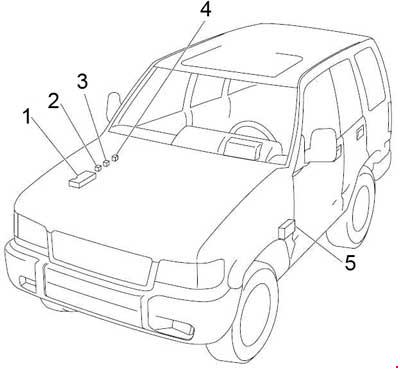

Nummer	Beschreibung
1	Sicherungskasten
2	Lampenrelais-1
3	Lampenrelais-2
4	Anlasserrelais
5	Sicherungskasten

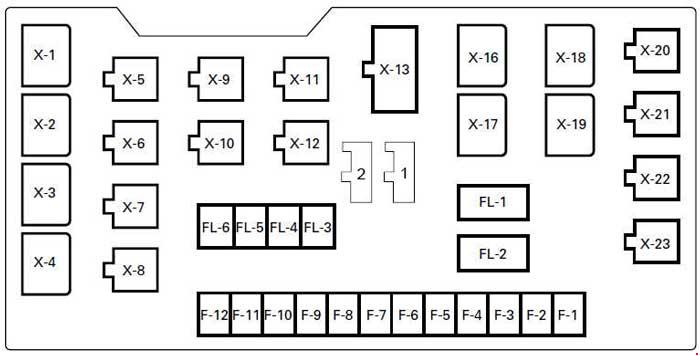

Sicherungskasten im Motorraum

Nummer		Beschreibung
F1	—	—
F2	10	Sauerstoffsensor
F3	15	Hupe, akustisches Signalrelais, akustisches Signal SW, Gefahrenwarnung SW, Blinkereinheit, Diebstahlwarnhupe, Diebstahlwarnsteuergerät
F4	15	Scheinwerfer (LH), Abblendlichtkontrollleuchte, Dimmer SW, Kurvenlicht SW, Nebelscheinwerfer SW, Nebelscheinwerferrelais, Kurvenlicht, Kurvenlichtrelais
	10	Linker Scheinwerfer (Abblendlicht)
F5	15	Scheinwerfer (rechts), Dimmer SW
	10	Rechter Scheinwerfer (Abblendlicht)
F6	10	Linker Scheinwerfer (Fernlicht)
F7	10	Rechter Scheinwerfer (Fernlicht)
	15	Diebstahlwarnanlage
F8	15	Nebelscheinwerfer, Nebelscheinwerferrelais
	20	Nebelscheinwerfer, Nebelscheinwerferrelais
F9	20	Hydraulikeinheit, ABS-Steuergerät, elektronisches Bremssteuergerät;
F10	15	Kraftstoffpumpe
F11	10	Linkes Rücklicht
F12	15	Heckrelais, Beleuchtung SW, Seitenlicht FRT, Parklicht, Rücklicht, Anhängerverkabelungsstecker, Beleuchtungssteuergerät, Beleuchtungslicht, Handschuhfach SW, Kennzeichenbeleuchtung, A/T Blinkersteuergerät
	10	Rechtes Rücklicht
Sicherungsschalter
FL1	80	Batterie
FL2	50	Zündung, Anlasser
FL3	50	Hauptrelais des Motorsteuergeräts
FL4	30	Kondensatorlüfter
FL6	40	ABS-Hydrauliksystem, Sicherung F9 (ABS)
Stromkreisunterbrecher
C/B-1	—	—
C/B-2	30	Fensterheberrelais, Fensterheberschalter, Fensterhebermotor, Schiebedachmotor, Schiebedachsteuergerät, Schiebedachschalter, Sicherheitsschalter, Begrenzungsschalter, Sitzschalter, Motor vorne und SW Neigung, Motor hinten und SW Neigung, Schiebermotor, Klapp- und SW-Motor

Diode
1	Motorsteuergerät
2	Kurvenlicht
Relais
X1	Beleuchtung
X2	—
X3	Widerstand
X4	—
X5	Klimaanlagen-Thermostat
X6	—
X7	Klimaanlagenkompressor
X8	Hupe
X9	Hupenlicht oder Kofferraum
X10	—
X11	Kraftstoffpumpe
X12	Hauptsteuergerät
X13	Frontscheibenwischer
X14	—
X15	—
X16	Hochschalten-1 (M/T) oder Diebstahlwarnanlage
X17	Anlassermotor (Benzin) Last (Diesel)
X18	Wechsel während der Fahrt
X19	Kondensatorlüfter
X20	Haupttempomat
X21	Hochschalten-2 (M/T; mit ABS)
X22	Kurvenlicht oder Nebelschlussleuchte
X23	Nebelscheinwerfer

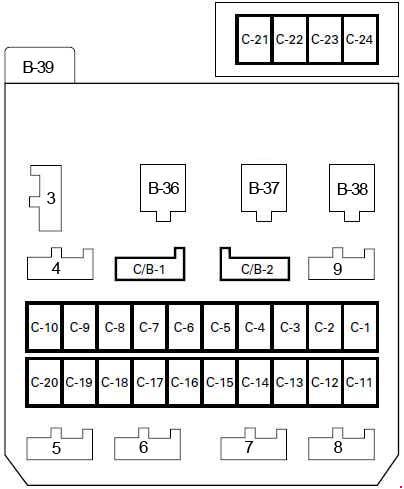

Sicherungskasten im Fahrgastraum

Nummer	Ampere [A]	Beschreibung
C1	10	Anlasserrelais, Kupplungsanlasser SW (M/T), Modus SW (A/T), Diebstahlwarnanlage, DERM (SRS)
C2	15	Sitzheizung SW (LH und RH), Sitzheizung (LH und RH)
C3	15	Getriebesteuergerät, Blinker SW, Frontblinker, Heckblinker, Blinker, Blinkgeber, Kurvenlichtrelais, Rückfahrlicht, Rückfahrlicht SW (M/T), Modus SW (A/T), A/T Getriebeanzeige-Steuergerät, Beleuchtung SW, A/T Getriebesperre-Steuergerät, A/T Getriebeanzeige, Tempomat-Einheit, Abbruch SW
	10	Getriebesteuergerät, Blinker SW, Frontblinker, Heckblinker, Blinker, Blinkgeber, Kurvenlichtrelais, Rückfahrlicht, Rückfahrlicht SW (M/T), Modus SW (A/T), A/T Getriebeanzeige-Steuergerät, Beleuchtung SW, A/T Getriebesperre-Steuergerät, A/T Getriebeanzeige, Tempomat-Einheit, Abbruch SW
C4	10	Tempomat, Heckscheibenheizung SW, Heckscheibenheizungsrelais, Heckscheibenheizung SW Kontrollleuchte, Kupplung SW (M/T), Getriebe SW-1, 2 (M/T), Getriebe SW-3, 4 (M/T), Abbruch SW (verbunden SW), Tempomat Haupt SW, Tempomat Hauptrelais, Tempomat Kontrollleuchte, Tempomat SW, Außenspiegel, Außenspiegelheizung SW, A/T Getriebesperre-Steuergerät, elektrisches Fensterrelais, elektronisches Bremssteuergerät, Getriebesteuergerät, G-Sensor, Hochschaltrelais-2, Hochschaltanzeige (Messgerät)
C5	15	Scheibenwischer und Scheibenwaschanlage SW, Scheibenwischermotor, Scheibenwaschmotor, Intervall-Scheibenwischerrelais
C6	10	Heckscheibenwischer und Heckscheibenwaschanlage SW, Heckscheibenwaschmotor, Heckscheibenwischermotor, Intervall-Heckscheibenwischerrelais
C7	10	Scheinwerferwischer SW, Scheinwerferwischermotor, Scheinwerferwaschmotor, Scheinwerferwischeruhr
C8	15	Generator, ECM-Hauptrelais, VSV; AGR, VSV: Korb, VSV: Lufteinlass (DOHC)
C9	15	Zündsteuergerät, Motorsteuergerät
	15	Kraftstoffunterbrechung (4JG2)
C10	10	Fahrzeuggeschwindigkeitssensor, Erinnerungssummer, Messgerät und Anzeige (Voltmeter, Motorkühlmitteltemperaturanzeige, Drehzahlmesser, Tachometer, Öldruckanzeige, Kraftstoffanzeige), Anzeige und Warnleuchte (Diebstahlwarnanlage, Diebstahlwarnanlage Hinterräder, Sicherheitsgurt, Motorprüfung, niedriger Kraftstoffstand, 4WD, Öldruck, Hochschalten, Bremssystem, Laden, A/T Öltemperatur, Tempomat-Kontrollleuchte, Getriebe-Kontrollleuchte, elektrische Traktionssystem-Kontrollleuchte, Winterfahr-Kontrollleuchte), 4WD SW, Feststellbremse SW, Sicherheitsgurt SW, Bremsdifferenzial SW Elektronisches Bremssteuergerät, Motorsteuergerät, Diebstahlwarnanlage Hinterräder Steuergerät
C11	10	Audio, Außenspiegel, Außenspiegelsteuerung SW, Klappspiegel SW, Digitaluhr, Lautsprecher
C12	20	Zigarettenanzünder
C13	10	Diebstahlwarnanlage
C14	15	Bremslicht SW (ohne Tempomat), Bremse SW (mit Tempomat), Diebstahlwarnanlage Hinterräder Steuergerät, Bremslicht, Getriebesteuergerät, elektronisches Bremssteuergerät, Anhängerverkabelungsstecker, Tempomat, A/T Getriebesperre Steuergerät, Entriegelungsrelais
C15	20	Hupe, Hupenrelais, Hupe SW, Warnleuchte SW, Blinker, Diebstahlwarnhupe, Warnleuchte, Ton
	20	Telefon
C16	10	Digitaluhr, Audio, Innenraumbeleuchtung, Kartenbeleuchtung, Kofferraumbeleuchtung, Deckenbeleuchtung, Tür SW (vorne, hinten, Heckklappe), Antenne, Diebstahlwarnanlage, Schlüssel-Erinnerung SW, Sicherheitsgurt, Schlüssel-Erinnerungssummer und Licht

C17	25	Heckscheibenheizung, Heckscheibenheizungsrelais
C18	20	Diebstahlwarnleuchte, Vordertürschloss und elektrischer Fensterheber SW, Türschloss SW, Türschlossantrieb (vorne und hinten)
C19	25	Lüftermotor, Lüfterwiderstand SW
C20	10	Druck SW, Klimaanlagen-Thermostat-Relais, Klimaanlagenkompressor-Relais, Magnetkupplung (Klimaanlagenkompressor), Klimaanlage SW, elektrischer Thermostat, Lüfter SW
C21	10	SRS-Warnleuchte (Messgerät)
C22	10	DERM
C23	10	Beifahrer-Inflator-Modul, DERM
C24	10	Bipolarer Bewaffnungssensor, DERM, SRS-Spulengruppe, Inflator-Controller-Modul
Diode
3	Diebstahlwarnleuchte Innenraum
4	Diebstahlschutz (DOHC)
5	Erinnerung für Diebstahlwarnleuchten
6	Modusschalter (DOHC)
7	Tempomat RWAL (Diebstahlwarnanlage Hinterräder)
8	—
9	Elektronisches Bremssteuergerät (DOHC)
Relais
B36	Heizung und Klimaanlage
B37	Fensterheber
B38	Heckscheibenheizung
B39	Blinkereinheit

Über Opel Monterey (1991-1999)

Der Opel Monterey, hergestellt von 1991 bis 1999, ist ein robustes SUV, das für diejenigen entwickelt wurde, die ein zuverlässiges Fahrzeug für verschiedene Gelände benötigen. Dieses Modell zeichnet sich durch eine solide Konstruktion und einen geräumigen Innenraum aus, der sowohl dem Fahrer als auch den Passagieren Komfort bietet. Der Opel Monterey war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für Fahrten in der Stadt und im Gelände boten. Dank seiner Vielseitigkeit und Robustheit wurde er bei Fahrern beliebt, die ein Fahrzeug benötigten, das anspruchsvolle Bedingungen bewältigen konnte.

Sicherungsplan Opel Monterey

Diese Seite zeigt den Sicherungsplan für den Opel Monterey, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett oder im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs.
