Sicherungs- und Relaisplan – Opel Sintra

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1996, 1997, 1998 und 1999.

Auch bekannt als Chevrolet Venture, Pontiac Montana.

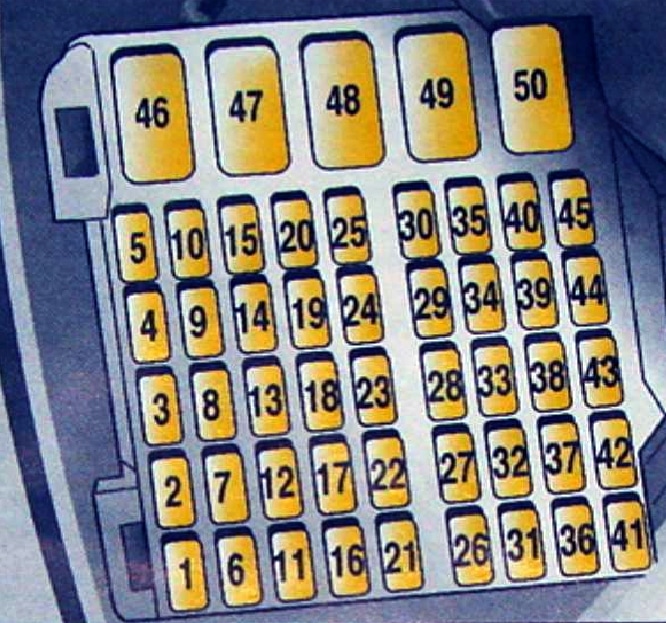

Kabine

Befindet sich am Ende des Armaturenbretts.

Beschreibung

1	10A – Kontrolle
2	Blinker 20A, Bremslichter
3	Airbag 15A, Gurtstraffer
4	Zigarettenanzünder 10A , Innenlüfter, Display
5	Informationsdisplay 10A
6	Scheibenreiniger 25A
7	Heckscheibenheizung 10A, Klimaanlage, Fahrlicht
8	Türöffnung 20A
9	Sitzheizung vorne 10A
10	Scheibenwischer 25A
11	Steuergerät 20A
12	Zentralverriegelung 10A, Außenspiegelsteuerung
13	Steuergerät 10A
14	Außenbeleuchtung 15A
15	Reserve
16	15A Zentralverriegelung, Radio, Display, Klimaanlage
17	Blinker 15A
18	Reserve
19	Wegfahrsperre 10A
20	10A ABS
21	Nebelschlussleuchte 10A
22	Heckscheibenheizung 25A
23	Fahrhöhenregler 20A (Block 30)
24	10A linker Scheinwerfer mit Abblendlicht
25	10A rechter Scheinwerfer mit Abblendlicht

26	Zigarettenanzünder 30A, Steckdosen
27	Blinker 15A, Parklichter, linke Seite
28	Tankdeckelsteuerung 20A
29	10A linke Seite
30	10A rechte Seite
31	Steuergerät 7,5 A
32	Radioempfänger 7,5A
33	Display 10A
34	Zigarettenanzünder 15A
35	Reserve
36	Reserve
37	Reserve
38	20A ABS
39	Heizung 10A Außenspiegel
40	Reserve
41	Reserve
42	Reserve
43	10A ABS
44	Wegfahrsperre 10A
45	Reserve
46	Elektrische Fensterheber 30A
47	Reserve
48	Steuerung 30A für verstellbare Vordersitze, beheizte Vordersitze
49	Kühlerlüfter 30A, Klimaanlage
50	Außenbeleuchtung 20A

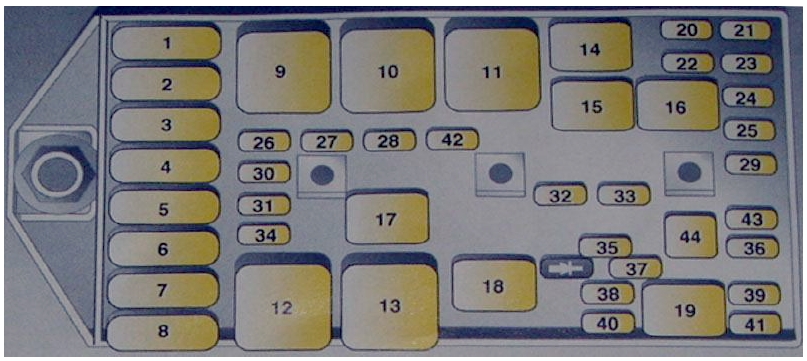

Motor

Befindet sich in der Nähe der Batterie

Beschreibung

1	Kühlerlüfter 30A
2	Luftpumpe 50A
3	Hauptsicherung 60A
4	Hauptsicherung 60A
5	Hauptsicherung 60A
6	Kühlerlüfter 30A
7	Hauptsicherung 60A
8	60A Starten
9 – 19	Relais
20	Reservesicherung
21	Reservesicherung
22	Reservesicherung
23	Reservesicherung
24	Reservesicherung
25	10A Nebelscheinwerfer
26	Automatikgetriebe 10A

27	Reserve
28	10A Nockenwellenpositionssensor
29	Hupe 15A, Diebstahlwarnanlage
30	Zündanlage 10A, Motorsteuergerät
31	15A Rückfahrlichter
32	10A rechter Fernscheinwerfer
33	10A linker Fernscheinwerfer
34	Kühlerlüfter 10A
35	Kraftstoffpumpe 10A
36	Scheinwerferwaschanlage 20A
37	Scheinwerferwaschanlage 10A
38	Einspritzanlage 10A, Abgasrückführungssystem
39	Motorsteuergerät 15A;
40	Einspritzanlage 10A
41	Automatikgetriebe 10A, Kühlerlüfter
42	Kraftstoffpumpe 15A, Lambdasonde
43	Reserve

Über Opel Sintra (1996-1999)

Der Opel Sintra ist ein Großraumfahrzeug, das von 1996 bis 1999 hergestellt wurde. Dieses Modell wurde als Familienauto mit viel Platz für Passagiere und Gepäck konzipiert. Der Sintra bot verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für eine komfortable Fahrt lieferten. Dank seiner Geräumigkeit und Praktikabilität wurde er zu einer beliebten Wahl für Familien, die ein zuverlässiges und komfortables Fahrzeug für längere Fahrten benötigten. Sein Design war typisch für die 90er Jahre, mit einem Schwerpunkt auf Funktionalität und Zweckmäßigkeit.

Sicherungsplan Opel Sintra

Diese Seite zeigt den Sicherungsplan für den Opel Sintra, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
