Opel Movano B (2018-2022) – Sicherungskasten
Sicherungs- und Relaisplan – Opel Movano B
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Fahrgastraum
Hauptsicherung
Beschreibung
| 1 | 10 | Infotainment-System;
Sitzheizung (Service-Relais 1. Motorbetriebsrelais) |
| 2 | 15 | Bei 1 |
| 3 | 10 | Zigarettenanzünder |
| 4 | 10 | Bei 2 |
| 5 | 5 | Instrumententafel |
| 6 | 30 | Zentralverriegelung (UCE Kabine (CPE, SUPCPE), BFR) |
| 7 | 25 | Blinker;
Nebelschlussleuchten; Karosseriesteuerungsmodul (UCE Kabine + Batsecurite). |
| 8 | 5 | Diagnosestecker |
| 9 | – | – |
| 10 | 5 | ABS;
Elektronisches Stabilitätsprogramm. |
| 11 | 10 | Innenbeleuchtung;
Bremslichter. |
| 12 | 5 | Karosseriesteuerungsmodul |
| 13 | 15 | Bremslichter |
| 14 | 5 | Karosseriesteuerungsmodul;
Elektrische Fensterheber; Klimaanlage. |
| 15 | 20 | Beheizbare Heckscheibe links |
| 16 | 20 | Beheizbare Heckscheibe rechts |
| 17 | 15 | Scheibenwaschdüse (Bedienelemente am Lenkrad) |
| 18 | 5 | Elektronische Wegfahrsperre |
| 19 | 15 | Sitzheizung (BFRH2, ADPCNC, zusätzliche Anpassung) |
| 20 | – | – |
| 21 | 10 | Kurvenlichter |
| 22 | 10 | Infotainment-System;
Sitzheizung; Fahrzeugdisplay; Audioanschlüsse; Alarm. |
| 23 | fünf | Freisprecheinrichtung |
| 24 | 10 | Tachograph |
| 25 | – | – (Diodenposition) |
| 26 | – | – (Diodenposition) |
| 27 | 40 | Klimaanlagenlüfter |
| 28 | 10 | Zusätzliche Anpassungen (BFRH2, ACC-Relais, Service-Relais 1) |
| 29 | 40 | Elektrische Fensterheber;
Karosseriesteuerungsmodul. |
Zusätzliche Sicherungskästen

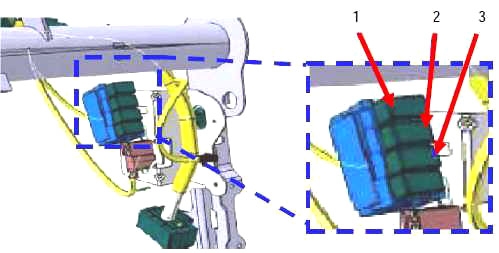

Sie befinden sich auf der rechten Seite (Lenkrad links und rechts) unter dem Armaturenbrett und sind am rechten Trägerhals des Armaturenbretts befestigt.
Kasten 1
Beschreibung
- 20A – 12V-Stromversorgung
- 20A – Motorbetriebsinformationen
- 20A – Sitzheizung
Kasten 2
Beschreibung
- 20A Schiebetür
- 20A Kofferraumdeckel
- 20A Sitzheizung für Bus
- 20A Bus ESP
- 40A Klimaanlageninformationen
- 70A BCM + Batteriestromversorgung
- 70A + Zubehörstromversorgung zum Entladen der Ladung
Motorraum
Typ 1
Beschreibung
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ABS ECU |
| F5 | 50 | Zusatzheizungsrelais 1 |
| F6 | 50 | Spezielle Karosserieumrüstung, BUS X62 |
| F7 | 70 | Zusatzheizungsrelais 2 |
| F8 | 70 | Rückleuchten;
Sicherungskasten in der Kabine; Dieselheizwiderstand. |
| F9 | 70 | Kabinenrelais und Sicherungskasten |
| 50 | Motorlüfterrelais 3;
Motorlüfterrelais (Nennwert abhängig von der Fahrzeugspezifikation). |
|
| 40 | ||
| 40 | Motorlüftergeschwindigkeit Relais 1;
Motorlüftergeschwindigkeit Relais 2 (Nennwert abhängig von der Fahrzeugspezifikation). |
|
| 50 | ||
| 60 |
| F12 | 40 | Motorstart |
| F13 | 60 | Heizungsschnittstelleneinheit |
| F14 | 60 | Heizungsschnittstelleneinheit |
| F15 | 70 | Glühkerzenrelaisgruppe für Dieselmotoren |
| F 16 | 40 | Relaisgruppe Elektropumpe Getriebe |
| 50 | Sicherungskasten 2 | |
| SICHERUNGSPLATTE BUS (260BA) | ||
| F1 | 5 | Stromversorgung Relais Beleuchtungssteuerung (GRUAU) Front- und Heckbeleuchtung |
| F2 | 5 | Stromversorgung Relais Beleuchtungssteuerung (GRUAU) Individuelle Beleuchtung (X81) |
| F3 | 50 | Stromversorgung Relais 1155 (70A + Hilfsrelais zur Lastentladung) |
| F4 | 25 | Stromversorgung Relais 1155 (70A + BCM Batterierelais) |
| F5 | 10 | Stromversorgung Multimedia-Display von GRUAU-Kits |
| F6 | 5 | Stromversorgung Steuergerät elektronische Schwelle |
| F7 | – | – |
| F8 | – | – |
Typ 2
Beschreibung
| F1 | 7,5A Licht rechte Seite |
| F2 | 7,5A Seitenlicht linke Seite |
| F3 | 10, Nebelscheinwerfer rechts |
| F4 | 10, Nebelscheinwerfer links |
| F5 | 20A Nebelscheinwerfer |
| F6 | 10, Fernlicht links; |
| F7 | 10A Fernlicht rechts |
| F8 | 25 (ABS-Stromversorgung) |
| F9 | 30A Scheibenwischer vorne |
| F10 | 10A Airbag PIS (Hauptzündstromversorgung) |
| F11 | – |
| F12 | 20A Stromversorgung ECU Getriebe (Frontantrieb) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | 5A PIS-Wechsel (primäre Zündstromversorgung) |
| F17 | 7,5A Kabine PIS (Hauptzündstromversorgung) |
| F18 | 5A Relais ECU Einspritzung/Heizung Dieselkraftstoff |
| F19 | 10A Rückleuchten PIS (Hauptzündstromversorgung) |
| F20 | – |
| F21 | – |
| F22 | 10A Klimaanlage (Kompressor) I |
| F23 | 5A Enteisung (Relaissteuerung) |
