Opel KARL (2015-2019…) – Sicherungskasten
Opel KARL (2015-2019…) – Sicherungsplan
Baujahr: 2015, 2016, 2017, 2018, 2019.
Zigarettenanzünder-Sicherung (Steckdose): # 25 im Sicherungsplan des Armaturenbretts.
Position des Sicherungsplans
Motorraum

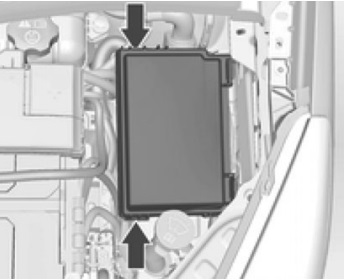

Der Sicherungsplan befindet sich vorne links im Motorraum.
Entfernen Sie die Abdeckung, heben Sie sie an und nehmen Sie sie heraus.
Armaturenbrett

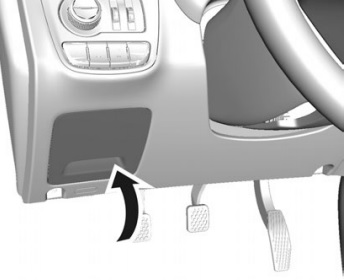

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungsplan hinter dem Handschuhfach im Armaturenbrett.
Öffnen Sie das Fach, drücken Sie die Haken, biegen Sie das Fach und entfernen Sie es.
2015, 2016
Motorraum

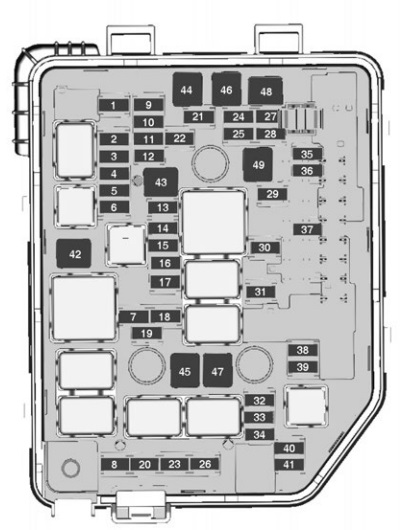

Sicherungsbelegung im Motorraum (2015, 2016)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Heckklappenhaken |
| 2 | – |
| 3 | Heckscheibenheizung |
| 4 | Außenspiegelheizung |
| 5 | Schiebedach |
| 6 | CVT-Getriebesteuermodul |
| 7 | Luftstromsensor |
| 8 | Zusatzheizungspumpe |
| 9 | Antiblockiersystem-Ventil |
| 10 | Einstellbare Spannungsregelung |
| 11 | Rückfahrkamera |
| 12 | – |
| 13 | – |
| 14 | Motorsteuermodul;
Getriebesteuermodul. |
| 15 | Einspritzsteuermodul;
Starten. |
| 16 | Kraftstoffpumpenmotor |
| 17 | Motorsteuermodul |
| 18 | Motorsteuermodul 2 |
| 19 | Einspritzdüse, Zündung |
| 20 | Klimaanlage |
| 21 | Intelligenter Batteriesensor |
| 22 | Elektrische Lenksäulenverriegelung |
| 23 | Niedriger Kühlerventilator |
| 24 | – |
| Nr | Beschreibung |
|---|---|
| 25 | Außenspiegel-Schalter |
| 26 | Motorsteuergerät;
Modul des automatisierten Schaltgetriebes. |
| 27 | Magnetventil zur Tankentlüftung |
| 28 | Bremspedalschalter |
| 29 | Zusätzliche Passagiererkennung |
| 30 | Scheinwerfereinstellmotor |
| 31 | Hupe |
| 32 | Nebelscheinwerfer vorne |
| 33 | Linkes Fernlicht |
| 34 | Rechtes Fernlicht |
| 35 | – |
| 36 | Heckwischermotor |
| 37 | Linkes Seitenlicht |
| 38 | Scheibenwaschpumpenmotor |
| 39 | Rechtes Seitenlicht |
| 40 | – |
| 41 | – |
| 42 | Anlasser 2 |
| 43 | Elektrische Einheit mit Innenbus |
| 44 | Automatisiertes Schaltgetriebe |
| 45 | Anlasser 1 |
| 46 | Antiblockiersystem-Pumpe |
| 47 | Kühlerventilator (hohe Geschwindigkeit) |
| 48 | Frontwischermotor |
| 49 | Elektrische Einheit mit Bus im Panel;
RAP-Stromversorgung. |
Armaturenbrett

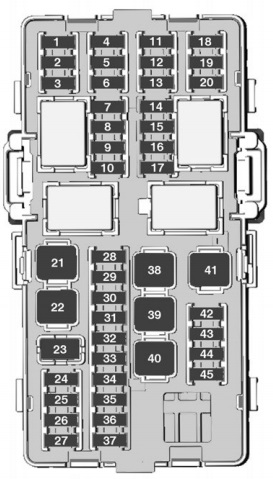

Sicherungsbelegung im Armaturenbrett (2015, 2016)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Onstar |
| 2 | HVAC-Modul |
| 3 | Instrumententafel-Anzeigesatz |
| 4 | CVT-Getriebesteuermodul |
| 5 | Radio |
| 6 | Karosseriesteuermodul 1 (CVT Stop & Start) |
| 7 | Toter-Winkel-Warnung;
Einparkhilfe hinten. |
| 8 | Datenverbindungsschnittstelle |
| 9 | Elektrische Lenksäulenverriegelung |
| 10 | Sensor-Diagnosemodul |
| 11 | DC-DC-Wandler |
| 12 | – |
| 13 | Elektronisches Zahlungssystem |
| 14 | Lineares Leistungsmodul |
| 15 | Zentralverriegelung;
Zündsystem. |
| 16 | Zündsystem |
| 17 | Frontkollisionswarnung |
| 18 | Instrumententafel-Anzeigesatz |
| 19 | Frontkollisionswarnung |
| 20 | Scheinwerfer-Reichweitenregulierung |
| 21 | Elektrische Fensterheber vorne |
| 22 | Elektrische Fensterheber hinten |
| Nr | Beschreibung |
|---|---|
| 23 | – |
| 24 | Modul des manuellen automatisierten Getriebes |
| 25 | Zusätzliche Steckdose |
| 26 | Schiebedach |
| 27 | – |
| 28 | Karosseriesteuermodul 8 |
| 29 | Karosseriesteuermodul 7 |
| 30 | Karosseriesteuermodul 6 |
| 31 | Karosseriesteuermodul 5 |
| 32 | Karosseriesteuermodul 4 |
| 33 | Karosseriesteuermodul 3 |
| 34 | Karosseriesteuermodul 2 (ohne CVT Stop & Start) |
| 35 | Karosseriesteuermodul 1 (ohne CVT Stop & Start) |
| 36 | Zündschalter mit diskreter Logik (CVT Stop & Start) |
| 37 | Lenkradbeleuchtung |
| 38 | – |
| 39 | Logistikwandler / DC-DC |
| 40 | Elektrisches Fenster Fahrerseite |
| 41 | Gebläse |
| 42 | Beheizter Vordersitz |
| 43 | HVAC-Modul |
| 44 | Beheiztes Lenkrad |
| 45 | Karosseriesteuermodul 2 (CVT Stop & Start) |
2017
Motorraum
Sicherungsbelegung im Motorraum (2017)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Heckklappenverriegelung |
| 2 | – |
| 3 | Beheizte Heckscheibe |
| 4 | Beheizter Außenspiegel |
| 5 | Schiebedach |
| 6 | Getriebesteuermodul |
| 7 | Motorsteuermodul |
| 8 | – |
| 9 | ABS |
| 10 | Karosseriesteuermodul, Spannung |
| 11 | Rückfahrkamera |
| 12 | – |
| 13 | – |
| 14 | Motorsteuermodul;
Getriebesteuermodul. |
| 15 | Einspritzsystem;
Anlasser. |
| 16 | Kraftstoffpumpe |
| 17 | Motorsteuermodul |
| 18 | Motorsteuermodul 2 |
| 19 | Einspritzsystem;
Zündung. |
| 20 | Klimaanlage |
| 21 | Batteriesensor |
| 22 | Elektrische Lenksäulenverriegelung |
| 23 | Kühlerventilator (niedrige Geschwindigkeit) |
| 24 | – |
| Nr | Beschreibung |
|---|---|
| 25 | Außenspiegel-Schalter |
| 26 | Motorsteuermodul;
Automatisches Schaltgetriebemodul. |
| 27 | Kraftstoffsystem |
| 28 | Bremslichtschalter |
| 29 | Beifahrererkennung |
| 30 | Scheinwerfer-Neigungseinstellung |
| 31 | Hupe |
| 32 | Nebelscheinwerfer vorne |
| 33 | Linkes Fernlicht |
| 34 | Rechtes Fernlicht |
| 35 | – |
| 36 | Heckscheibenwischer |
| 37 | Linkes Seitenlicht |
| 38 | Scheibenwaschanlage |
| 39 | Rechtes Seitenlicht |
| 40 | – |
| 41 | – |
| 42 | Anlasser 2 |
| 43 | Instrumententafel |
| 44 | Automatisiertes Schaltgetriebe |
| 45 | Anlasser 1 |
| 46 | ABS |
| 47 | Hoher Kühlerventilator |
| 48 | Frontscheibenwischer |
| 49 | Karosseriesteuermodul;
Stromversorgung aus. |
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2017)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Onstar |
| 2 | Klimaanlage |
| 3 | Instrumententafel |
| 4 | Getriebesteuermodul |
| 5 | Infotainment |
| 6 | Karosseriesteuermodul |
| 7 | Einparkhilfe hinten |
| 8 | Datenverbindungsschnittstelle |
| 9 | Elektrische Lenksäulenverriegelung |
| 10 | Sensor-Diagnosemodul |
| 11 | DC-Wandler |
| 12 | – |
| 13 | Elektronisches Zahlungssystem |
| 14 | Lineares Leistungsmodul |
| 15 | Zentralverriegelung;
Startsystem. |
| 16 | Startsystem |
| 17 | Frontkollisionswarnung |
| 18 | Instrumententafel |
| 19 | Frontkollisionswarnung |
| 20 | Scheinwerferintensitätseinstellung |
| 21 | Elektrische Fensterheber vorne |
| 22 | Elektrische Fensterheber hinten |
| Nr | Beschreibung |
|---|---|
| 23 | – |
| 24 | Modul des manuellen automatisierten Getriebes |
| 25 | Zusätzliche Steckdose |
| 26 | Schiebedach |
| 27 | – |
| 28 | Karosseriesteuermodul 8 |
| 29 | Karosseriesteuermodul 7 |
| 30 | Karosseriesteuermodul 6 |
| 31 | Karosseriesteuermodul 5 |
| 32 | Karosseriesteuermodul 4 |
| 33 | Karosseriesteuermodul 3 |
| 34 | Karosseriesteuermodul 2 |
| 35 | Karosseriesteuermodul 1 |
| 36 | Zündsystem |
| 37 | LED-Steuerung am Lenkrad |
| 38 | – |
| 39 | Logistikwandler / DC |
| 40 | Elektrisches Fenster Fahrerseite |
| 41 | Gebläse |
| 42 | Sitzheizung vorne |
| 43 | Klimaanlagenmodul |
| 44 | Beheiztes Lenkrad |
| 45 | Karosseriesteuermodul 2 |
2018, 2019
Motorraum
Sicherungsbelegung im Motorraum (2018, 2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Türverriegelung |
| 2 | 2018: Nicht verwendet 2019: Getriebeausgangsdrehzahlsensor |
| 3 | Beheizte Heckscheibe |
| 4 | Beheizter Außenspiegel |
| 5 | Schiebedach |
| 6 | Getriebesteuermodul |
| 7 | Motorsteuermodul |
| 8 | – |
| 9 | ABS |
| 10 | Karosseriesteuermodul, Spannung |
| 11 | Rückfahrkamera |
| 12 | – |
| 13 | – |
| 14 | Motorsteuermodul;
Getriebesteuermodul. |
| 15 | Einspritzsystem;
Anlasser. |
| 16 | Kraftstoffpumpe |
| 17 | Motorsteuermodul |
| 18 | Motorsteuermodul 2 |
| 19 | Einspritzsystem;
Zündung. |
| 20 | Klimaanlage |
| 21 | Batteriesensor |
| 22 | Elektrische Lenksäulenverriegelung |
| 23 | Kühlerventilator niedrig |
| 24 | – |
| Nr | Beschreibung |
|---|---|
| 25 | Außenspiegel-Schalter |
| 26 | 2018:
Motorsteuergerät; Modul des automatisierten Schaltgetriebes; 2019: Motorsteuergerät. |
| 27 | Kraftstoffsystem |
| 28 | 2018: Bremslichtschalter 2019: Nicht verwendet |
| 29 | Beifahrererkennung |
| 30 | Scheinwerfer-Neigungseinstellung |
| 31 | Hupe |
| 32 | Nebelscheinwerfer vorne |
| 33 | Linkes Fernlicht |
| 34 | Rechtes Fernlicht |
| 35 | – |
| 36 | Heckscheibenwischer |
| 37 | Linkes Seitenlicht |
| 38 | Scheibenwaschanlage |
| 39 | Rechtes Seitenlicht |
| 40 | – |
| 41 | – |
| 42 | Anlasser 2 |
| 43 | Instrumententafel |
| 44 | 2018:
Automatisiertes Schaltgetriebe; DC-DC-Wandler; 2019: DC-DC-Wandler. |
| 45 | Anlasser 1 |
| 46 | ABS |
| 47 | Hoher Kühlerventilator |
| 48 | Frontscheibenwischer |
| 49 | Karosseriesteuergerät;
Stromversorgung aus. |
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2018, 2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Onstar |
| 2 | Klimaanlage |
| 3 | Instrumententafel |
| 4 | Getriebesteuermodul |
| 5 | Infotainment |
| 6 | – |
| 7 | Einparkhilfe hinten |
| 8 | Datenverbindungsschnittstelle |
| 9 | Elektrische Lenksäulenverriegelung |
| 10 | Sensor-Diagnosemodul |
| 11 | DC-Wandler |
| 12 | – |
| 13 | – |
| 14 | Lineares Leistungsmodul |
| 15 | Zentralverriegelung;
Startsystem. |
| 16 | Startsystem |
| 17 | – |
| 18 | Instrumententafel |
| 19 | – |
| 20 | Scheinwerferintensitätseinstellung |
| 21 | Elektrische Fensterheber vorne |
| 22 | Elektrische Fensterheber hinten |
| Nr | Beschreibung |
|---|---|
| 23 | – |
| 24 | 2018:
Modul des manuellen automatisierten Getriebes; 2019: Nicht verwendet. |
| 25 | Zusätzliche Steckdose |
| 26 | Schiebedach |
| 27 | 2018: Nicht verwendet 2019: Zentrales Türmodul |
| 28 | Karosseriesteuermodul 8 |
| 29 | Karosseriesteuermodul 7 |
| 30 | Karosseriesteuermodul 6 |
| 31 | Karosseriesteuermodul 5 |
| 32 | Karosseriesteuermodul 4 |
| 33 | Karosseriesteuermodul 3 |
| 34 | Karosseriesteuermodul 2 |
| 35 | Karosseriesteuermodul 1 |
| 36 | – |
| 37 | LED-Steuerung am Lenkrad |
| 38 | – |
| 39 | Logistikwandler / DC |
| 40 | Elektrisches Fenster, Fahrerseite |
| 41 | Gebläse |
| 42 | Sitzheizung vorne |
| 43 | Klimaanlagenmodul |
| 44 | Beheiztes Lenkrad |
| 45 | – |
