Opel Cascada (2013-2019) – Sicherungskasten
Opel Cascada (2013-2019) – Sicherungsplan
Baujahr: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Zigarettenanzünder-Sicherungen (Steckdose) im Opel / Vauxhall Cascada sind die Sicherungen Nr. 6 (Steckdose, Zigarettenanzünder), Nr. 7 (Steckdose) und Nr. 26 (Steckdose im Kofferraum) im Sicherungsplan des Armaturenbretts.
Sicherungsplan im Motorraum
Position des Sicherungskastens

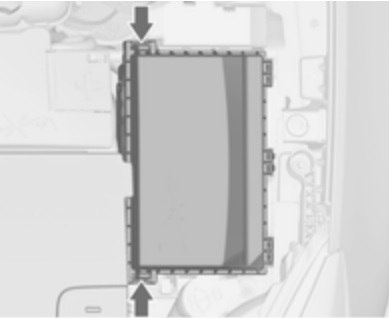

Der Sicherungskasten befindet sich vorne links im Motorraum.
Entfernen Sie die Abdeckung und heben Sie sie an, bis sie stoppt. Entfernen Sie die Abdeckung vertikal nach oben.

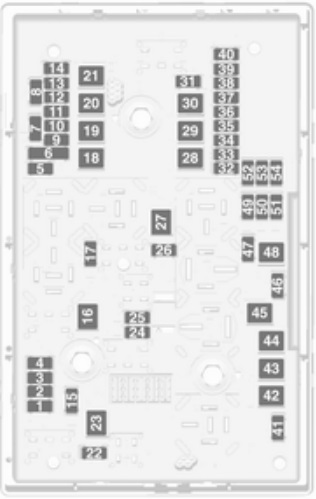

Sicherungsplan
Sicherungsbelegung im Motorraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Motorsteuergerät |
| 2 | Lambdasonde |
| 3 | Kraftstoffeinspritzung, Zündanlage |
| 4 | Kraftstoffeinspritzung, Zündanlage |
| 5 | – |
| 6 | Spiegelheizung |
| 7 | Lüftersteuerung |
| 8 | Lambdasonde;
Motorkühlung. |
| 9 | Heckscheibensensor |
| 10 | Fahrzeugbatteriesensor |
| 11 | Kofferraumentriegelung |
| 12 | Adaptives Fahrlicht;
Automatische Lichtsteuerung. |
| 13 | ABS-Ventile |
| 14 | – |
| 15 | Motorsteuergerät |
| 16 | Anlassermotor |
| 17 | Getriebesteuergerät |
| 18 | Beheizbare Heckscheibe |
| 19 | Elektrische Fensterheber vorne |
| 20 | Elektrische Fensterheber hinten |
| 21 | Elektrisches Zentrum hinten |
| 22 | Linkes Abblendlicht (Halogen) |
| 23 | Scheinwerferreinigungsanlage |
| 24 | Rechtes Abblendlicht (Xenon) |
| 25 | Linkes Abblendlicht (Xenon) |
| 26 | Nebelscheinwerfer |
| Nr | Beschreibung |
|---|---|
| 27 | Dieselheizung |
| 28 | Start & Stopp System |
| 29 | Elektrische Parkbremse |
| 30 | ABS-Pumpe |
| 31 | – |
| 32 | Airbag |
| 33 | Adaptives Fahrlicht;
Automatische Lichtsteuerung. |
| 34 | Abgasrückführung |
| 35 | Elektrische Fensterheber;
Regensensor; Außenspiegel. |
| 36 | Klimaanlage |
| 37 | – |
| 38 | Vakuumpumpe |
| 39 | Leistungssteuermodul |
| 40 | Frontscheibenwischer |
| 41 | Rechtes Abblendlicht (Halogen) |
| 42 | Kühlerlüfter |
| 43 | Scheibenwischer |
| 44 | – |
| 45 | Kühlerlüfter |
| 46 | – |
| 47 | Hupe |
| 48 | Kühlerlüfter |
| 49 | Kraftstoffpumpe |
| 50 | Scheinwerfereinstellung;
Adaptives Fahrlicht. |
| 51 | – |
| 52 | Zusatzheizung, Dieselmotor |
| 53 | Getriebesteuergerät;
Motorsteuergerät. |
| 54 | Vakuumpumpe;
Armaturenbrett; Heizsystem; Klimaanlage. |
Position des Sicherungskastens

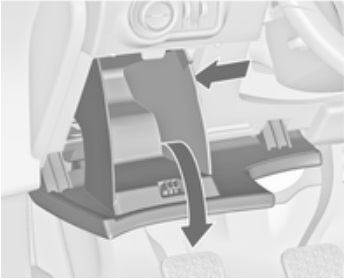

Bei Fahrzeugen mit Linkslenkung befindet er sich hinter dem Handschuhfach des Armaturenbretts.
Öffnen Sie das Fach und schieben Sie es nach links, um es zu entriegeln. Senken Sie das Fach ab und entfernen Sie es.
Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten hinter der Abdeckung im Handschuhfach.
Öffnen Sie das Handschuhfach, öffnen Sie die Abdeckung und klappen Sie sie um.

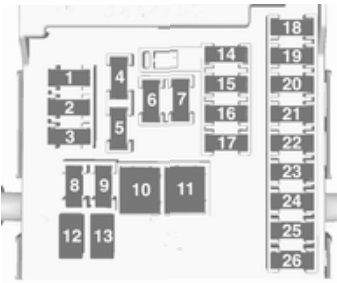

Sicherungsplan
Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Display |
| 2 | Karosseriesteuergerät, Außenbeleuchtung |
| 3 | Karosseriesteuergerät, Außenbeleuchtung |
| 4 | Infotainmentsystem |
| 5 | Infotainmentsystem, Instrument |
| 6 | Steckdose, mit
Zigarettenanzünder |
| 7 | Steckdose |
| 8 | Karosseriesteuergerät, linkes Abblendlicht |
| 9 | Karosseriesteuergerät, rechtes Abblendlicht |
| 10 | Karosseriesteuergerät, Türschlösser |
| 11 | Innenlüfter |
| 12 | Fahrersitz mit Lordosenstütze |
| Nr | Beschreibung |
|---|---|
| 13 | Beifahrersitz elektrisch verstellbar |
| 14 | Diagnosestecker |
| 15 | Airbag |
| 16 | Kofferraumdeckelrelais |
| 17 | Klimaanlage |
| 18 | Servicediagnose |
| 19 | Karosseriesteuergerät,
Bremslichter, Rücklichter, Innenbeleuchtung |
| 20 | – |
| 21 | Armaturenbrett |
| 22 | Zündanlage |
| 23 | Karosseriesteuergerät |
| 24 | Karosseriesteuergerät |
| 25 | – |
| 26 | Zubehör für Steckdose im Kofferraum |
Position des Sicherungskastens

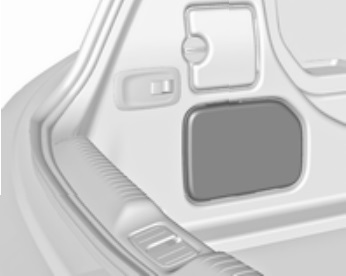

Der Sicherungskasten befindet sich links im Fahrgastraum hinter der Abdeckung.
Sicherungsplan
Sicherungsbelegung im Fahrgastraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Steuergerät für Verdeck;
rechte Stromschiene. |
| 2 | – |
| 3 | Parkassistent |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Elektrischer Sitz |
| 8 | Steuergerät für Verdeck |
| 9 | Selektives Katalytisches Reduktionssystem |
| 10 | Selektives Katalytisches Reduktionssystem |
| 11 | Anhänger-Modul;
Reifendrucküberwachung und Rückfahrkamera. |
| 12 | Steuergerät für Verdeck;
Rücklichter. |
| 13 | – |
| 14 | Elektrische Umklappung der Rücksitze |
| 15 | – |
| Nr | Beschreibung |
|---|---|
| 16 | Sitzbelüftung;
Rückfahrkamera; Steuergerät für Verdeck. |
| 17 | – |
| 18 | – |
| 19 | Lenkradheizung |
| 20 | – |
| 21 | Sitzheizung |
| 22 | – |
| 23 | Steuergerät für Verdeck,
linke Stromschiene. |
| 24 | Selektives Katalytisches Reduktionssystem |
| 25 | – |
| 26 | Bypass-Sicherung für Nicht-Logistik-Modus |
| 27 | Passives Fahrzeugöffnen |
| 28 | – |
| 29 | Hydraulikmodul |
| 30 | – |
| 31 | – |
| 32 | Flex Ride System |
