Opel Astra K (2016-2021) – Sicherungskasten
Opel Astra K – Sicherungsbelegung
Baujahr: 2016, 2017, 2018, 2019.
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Opel Astra K sind die Sicherung 4 (2016-2018) oder 29 (2019) (Zigarettenanzünder / Steckdose vorne) im Sicherungskasten des Armaturenbretts und die Sicherung 35 (Steckdose im Laderaum) im Sicherungskasten im Motorraum.
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich vorne, auf der linken Seite des Motorraums.
Sicherungsbelegung

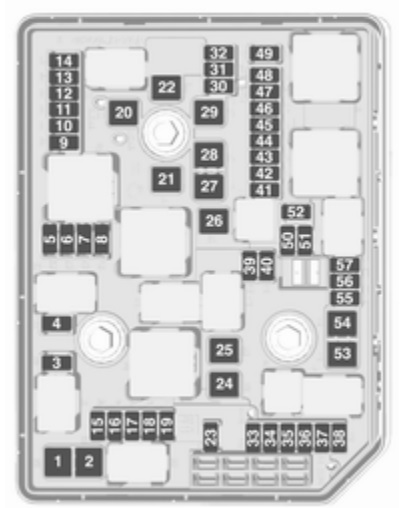

Sicherungsbelegung im Motorraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Anlasser |
| 2 | Anlasser |
| 3 | Abgassensor |
| 4 | Motorsteuergerät |
| 5 | 2016-2018:
Motorfunktionen 2019: Motorfunktionen / Aeroshutter |
| 6 | Getriebesteuergerät |
| 7 | – |
| 8 | Motorsteuergerät |
| 9 | Klimaanlage |
| 10 | Dieselabgasanlage |
| 11 | Heckklappenverriegelung;
Getriebe. |
| 12 | Lendenmassagefunktion |
| 13 | Heizflüssigkeitspumpe |
| 14 | Dieselabgasanlage |
| 15 | Abgassensor |
| 16 | Kraftstoffeinspritzung |
| 17 | Kraftstoffeinspritzung |
| 18 | Dieselabgasanlage |
| 19 | Dieselabgasanlage |
| 20 | – |
| 21 | 2016-2018:
DC/AC-Wandler; 2019: nicht verwendet. |
| 22 | ABS |
| 23 | Scheibenwaschanlage vorne und hinten |
| 24 | 2016-2018:
Nicht verwendet; 2019: Scheinwerferwaschanlage. |
| 25 | Dieselkraftstoffheizung |
| 26 | Getriebesteuergerät |
| 27 | Elektrisches Heckklappenmodul |
| 28 | – |
| Nr | Beschreibung |
|---|---|
| 29 | Beheizbare Heckscheibe |
| 30 | Spiegelheizung |
| 31 | 2016-2018:
Nicht verwendet; 2019: Diebstahlschutzmodul. |
| 32 | Gleichstromwandler;
LED-Anzeige; Elektrische Heizung; Klimaanlage; Glühkerzenregler. |
| 33 | Diebstahlwarnanlage |
| 34 | Hupe |
| 35 | Steckdose im Kofferraum |
| 36 | Rechter Scheinwerfer (Halogen);
Rechter Scheinwerfer (LED). |
| 37 | Linker Scheinwerfer (Halogen) |
| 38 | LED-Scheinwerfer;
Automatische Leuchtweitenregulierung. |
| 39 | Nebelscheinwerfer vorne |
| 40 | 2016-2018:
OnStar; 2019: Zentrales Portalmodul. |
| 41 | Kraftstoff-Wassersensor und Wasserpumpe |
| 42 | Manuelle Leuchtweitenregulierung |
| 43 | Kraftstoffpumpe |
| 44 | Rückfahrkamera;
Innenspiegel; Anhängerkupplungsmodul. |
| 45 | Linker LED-Scheinwerfer;
Automatische Leuchtweitenregulierung linker Scheinwerfer. |
| 46 | Blinkerset |
| 47 | Lenksäulenverriegelung |
| 48 | Heckscheibenwischer |
| 49 | 2016-2018:
Nicht verwendet; 2019: Außenspiegel. |
| 50 | Rechter LED-Scheinwerfer;
Automatische Leuchtweitenregulierung rechter Scheinwerfer. |
| 51 | Linker Scheinwerfer (LED) |
| 52 | Motorsteuergerät;
Getriebesteuergerät. |
| 53 | 2016-2018:
Nicht verwendet; 2019: Dieselabgasanlage. |
| 54 | Scheibenwischer |
| 55 | 2016-2018:
Dieselabgasanlage; 2019: Elektrische Rücksitzlehnenverstellung. |
| 56 | – |
| 57 | – |

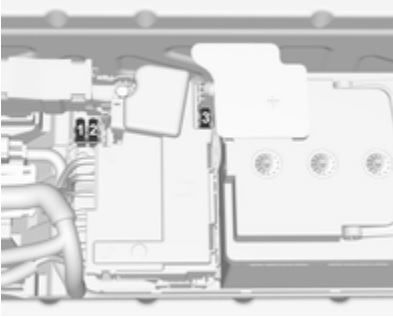

Sicherungen befinden sich in der Nähe der Fahrzeugbatterie:
| Nr | Beschreibung |
|---|---|
| 1 | Kraftstoffpumpe |
| 2 | Motorsteuergerät |
| 3 | Stromversorgung |
Sicherungsbelegung Armaturenbrett
Lage der Sicherungsbelegung

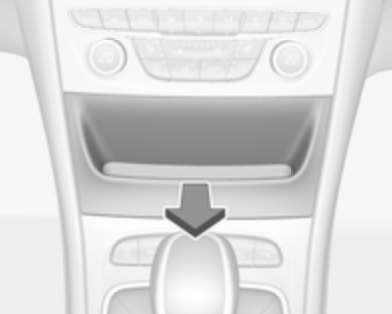

Die Sicherungsbelegung befindet sich hinter der Abdeckung der Mittelkonsole.
Wenn die Sicherungsabdeckung einen Stromanschluss hat, entfernen Sie ihn mit einem Adapter und einem Schraubendreher (der Adapter ist im Handschuhfach versteckt).
Sicherungsbelegung
Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | 2016-2018:
Nicht verwendet; 2019: Sitzheizung hinten (nur in Fahrzeugen ohne Alarmsirene). |
| 2 | Klimaanlage, Gebläse |
| 3 | Elektrischer Fahrersitz |
| 4 | 2016-2018:
Zigarettenanzünder; Steckdose vorne; 2019: Elektrisch verstellbarer Beifahrersitz. |
| 5 | – |
| 6 | Elektrisches Fenster vorne |
| 7 | ABS |
| 8 | Beheizbares Lenkrad |
| 9 | Karosseriesteuergerät |
| 10 | Elektrisches Fenster hinten |
| 11 | Schiebedach |
| 12 | Karosseriesteuergerät |
| 13 | Sitzheizung (nur in Fahrzeugen ohne Sirene) |
| 14 | Außenspiegel |
| 15 | Karosseriesteuergerät |
| 16 | Karosseriesteuergerät |
| 17 | Karosseriesteuergerät |
| 18 | Karosseriesteuergerät |
| Nr | Beschreibung |
|---|---|
| 19 | Datenverbindungsstecker |
| 20 | Airbagsystem |
| 21 | Klimaanlage |
| 22 | Zentralverriegelung, Heckklappe |
| 23 | Elektronisches Schlüsselsystem |
| 24 | Memory-Funktion für elektrisch verstellbaren Sitz |
| 25 | Lenkrad mit Airbagsystem |
| 26 | Zündung;
Lenksäulenverriegelung. |
| 27 | Karosseriesteuergerät |
| 28 | USB-Buchse |
| 29 | 2016-2018:
Nicht verwendet; 2019: Zigarettenanzünder; Steckdose vorne. |
| 30 | Schalthebel |
| 31 | Heckscheibenwischer |
| 32 | Getriebesteuergerät |
| 33 | Diebstahlwarnanlage;
Akustisches Signal. |
| 34 | Parkassistent;
Toter-Winkel-Warner; Infotainmentsystem; USB-Buchse. |
| 35 | OnStar |
| 36 | Informationsdisplay;
Instrumentensatz; CD-Player. |
| 37 | Audio-Navigationssystem;
Radio. |
Sicherungskasten im Laderaum/Kofferraum
Lage des Sicherungskastens

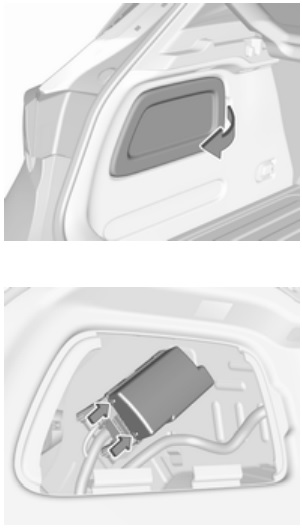

Der Sicherungskasten befindet sich auf der linken Seite des Laderaums hinter der Abdeckung.
Sicherungsbelegung
Sicherungsbelegung im Laderaum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | – |
| 2 | 2016-2018:
DC/AC-Wechselrichter; 2019: Nicht verwendet. |
| 3 | Anhängerkupplungsmodul |
| 4 | 2016-2018:
Elektrischer Beifahrersitz; 2019: Nicht verwendet. |
| 5 | – |
| 6 | 2016-2018:
Abstandswarnmodul; 2019: Nicht verwendet. |
| 7 | – |
| 8 | – |
| 9 | 2016-2018:
Sitzheizung hinten (in Fahrzeugen ohne Hupe); 2019: Nicht verwendet. |
| 10 | Service |
| Nr | Beschreibung |
|---|---|
| 11 | – |
| 12 | Sitzheizung vorne (in Fahrzeugen mit Alarmsirene) |
| 13 | Sitzheizung hinten (in Fahrzeugen mit Alarmsirene) |
| 14 | Zündung |
| 15 | Sitzbelüftung |
| 16 | Anhängersteckdose |
| 17 | Anhängersteckdose |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | 2016-2018:
Elektrische Rücksitzlehnenverstellung; 2019: Nicht verwendet. |
| 22 | 2016-2018:
Elektrische Türen; 2019: Nicht verwendet. |
Opel Astra K – Sicherungsbelegung
Baujahr: 2020, 2021.
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Opel Astra K sind die Sicherung 29 (Zigarettenanzünder / Steckdose vorne) im Sicherungskasten des Armaturenbretts.
Sicherungsbelegung im Motorraum
Lage der Sicherung

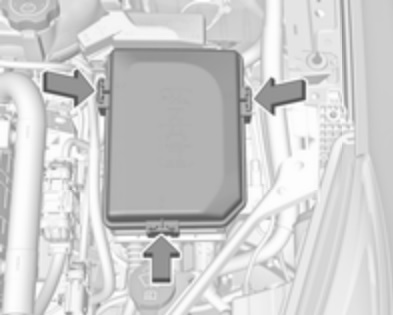

Der Sicherungskasten befindet sich vorne, auf der linken Seite des Motorraums.
Sicherungsbelegung
Sicherungsbelegung im Motorraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Anlassermotor |
| 2 | Anlassermotor |
| 3 | Abgassensor |
| 4 | Motorsteuergerät |
| 5 | Motorfunktionen; Aktive Öffnung des Lufteinlassgitters. |
| 6 | Getriebesteuergerät |
| 7 | Frontkollisionswarnsystem; Adaptives Geschwindigkeitsregelsystem. |
| 8 | Motorsteuergerät |
| 9 | Heizungs-, Lüftungs- und Klimaanlagensteuerung |
| 10 | Dieselabgassystem |
| 11 | Heckklappenverriegelungssystem; Getriebe. |
| 12 | Lendenwirbelmassagefunktion |
| 13 | Beheizte Flüssigkeitspumpe; Dieselabgassystem. |
| 14 | Dieselabgassystem |
| 15 | Abgassensor |
| 16 | Kraftstoffeinspritzsystem |
| 17 | Kraftstoffeinspritzsystem |
| 18 | Dieselabgassystem |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | ABS |
| 23 | Fernlicht vorne und hinten |
| 24 | – |
| 25 | Kraftstoffheizung in Dieselmotoren |
| 26 | Getriebesteuergerät |
| 27 | Elektrisches Heckklappenmodul |
| 28 | – |
| Nr | Beschreibung |
|---|---|
| 29 | Beheizte Heckscheibe |
| 30 | Spiegelheizung |
| 31 | – |
| 32 | Gleichstromwandler; LED-Anzeige; Elektrische Heizung; Heizung; Lüftung; Klimaanlage; Zündkerzensteuerung. |
| 33 | – |
| 34 | Hupe |
| 35 | Motorsteuergerät |
| 36 | Scheinwerfer rechts (Halogen, Eco LED); Scheinwerfer rechts (LED). |
| 37 | Scheinwerfer links (Halogen, Eco LED) |
| 38 | LED-Scheinwerfer; Automatische Lichtregulierung. |
| 39 | Nebelscheinwerfer vorne |
| 40 | Zentrales Türmodul |
| 41 | – |
| 42 | Manuelle Lichtregulierung |
| 43 | Kraftstoffpumpe |
| 44 | Rückfahrkamera; Innenspiegel; Anhängermodul. |
| 45 | LED-Scheinwerfer links; Automatische Regulierung der linken Beleuchtung. |
| 46 | Instrumententafel |
| 47 | Lenksäulenverriegelung |
| 48 | Heckscheibenwischer |
| 49 | Außenspiegel. |
| 50 | LED-Scheinwerfer rechts; Automatische Regulierung der rechten Beleuchtung. |
| 51 | Scheinwerfer links (LED) |
| 52 | Motorsteuergerät; Getriebesteuergerät. |
| 53 | Frontscheibenwischer |
| 54 | Frontscheibenwischer |
| 55 | Dieselabgassystem |
| 56 | – |
| 57 | – |
Sicherungen befinden sich in der Nähe der Fahrzeugbatterie:
| Nr | Beschreibung |
|---|---|
| 1 | Kraftstoffpumpe |
| 2 | Motorsteuergerät |
| 3 | Stromversorgung |
Sicherungsplan Armaturenbrett
Sicherungsposition
Der Sicherungskasten befindet sich hinter der Abdeckung der Mittelkonsole.

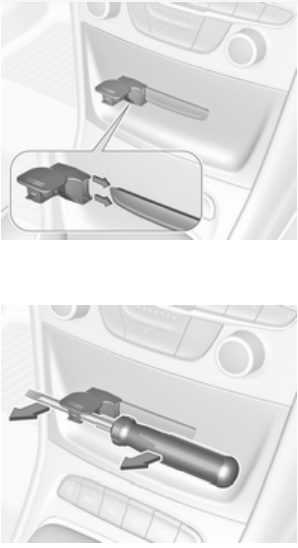

Da die Sicherungsabdeckung einen Stromanschluss hat, muss sie mit einem Adapter und einem Schraubendreher entfernt werden (der Adapter ist im Handschuhfach versteckt).
Sicherungsplan

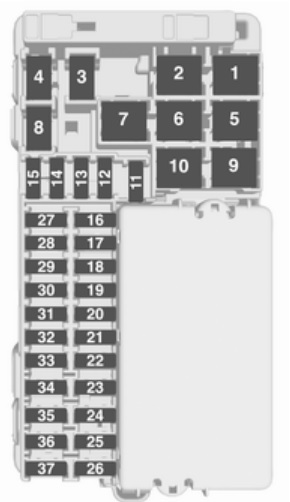

Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Beheizte Rücksitze (nur in Fahrzeugen ohne Alarmanlage) |
| 2 | Klimaanlage; Lüfter. |
| 3 | Elektrischer Fahrersitz |
| 4 | Elektrischer Beifahrersitz. |
| 5 | ABS-System |
| 6 | Elektrisches Fenster vorne |
| 7 | – |
| 8 | Beheiztes Lenkrad |
| 9 | Karosseriesteuergerät 8 |
| 10 | Elektrisches Fenster hinten |
| 11 | Schiebedach |
| 12 | Karosseriesteuergerät 6 |
| 13 | Sitzheizung (nur in Fahrzeugen ohne Alarmanlage) |
| 14 | Außenspiegel |
| 15 | Karosseriesteuergerät 1 |
| 16 | Karosseriesteuergerät 7 |
| 17 | Karosseriesteuergerät 4 |
| 18 | Karosseriesteuergerät 3 |
| Nr | Beschreibung |
|---|---|
| 19 | Kon-Datenanschluss |
| 20 | Airbagsystem |
| 21 | Heizungs-, Lüftungs- und Klimaanlagensteuerung |
| 22 | Zentralverriegelung – Heckklappe |
| 23 | Elektronisches Schlüsselsystem |
| 24 | Memory-Funktion für elektrisch verstellbaren Sitz |
| 25 | Lenkrad mit Airbagsystem |
| 26 | Zündschalter; Lenksäulenschloss. |
| 27 | Karosseriesteuergerät 2 |
| 28 | USB-Buchse |
| 29 | Zigarettenanzünder; Vordere Steckdose. |
| 30 | Schalthebel |
| 31 | Heckscheibenwischer |
| 32 | Getriebesteuergerät |
| 33 | Alarm; Warnsirene. |
| 34 | Parkassistent; Toter-Winkel-Überwachungssystem in den Spiegeln; Infotainmentsystem; USB-Buchse. |
| 35 | SOS |
| 36 | Informationsdisplay; Instrumententafel. |
| 37 | Audio-Navigationssystem; Radio. |
Sicherungsplan im Laderaum/Kofferraum
Sicherungsposition
Der Sicherungskasten befindet sich auf der linken Seite des Laderaums, hinter der Abdeckung.
Sicherungsplan

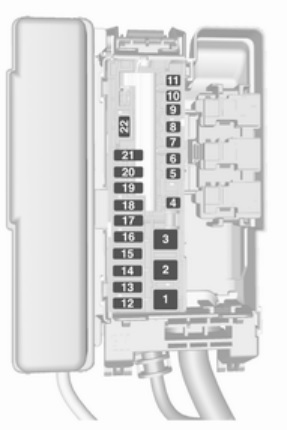

Sicherungsbelegung im Laderaum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | – |
| 2 | – |
| 3 | Anhängersteuergerät |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| Nr | Beschreibung |
|---|---|
| 11 | Verstärker |
| 12 | Sitzheizung vorne (in Fahrzeugen mit Warnsirene) |
| 13 | Sitzheizung hinten (in Fahrzeugen mit Warnsirene) |
| 14 | Zündung |
| 15 | Sitzbelüftung |
| 16 | Standard-Anhängersteckdose |
| 17 | Standard-Anhängersteckdose |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Elektrisches Umklappen der Rücksitze |
| 22 | – |
Über Opel Astra K (2016-2021)
Der Opel Astra K, produziert von 2016 bis 2021, ist ein beliebtes Kompaktfahrzeug, das modernes Design und fortschrittliche Technologien bietet. Dieses Modell ist bekannt für seine Effizienz und seinen Komfort und bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren. Der Astra K ist mit zahlreichen Sicherheitsmerkmalen und innovativen Technologien ausgestattet, die den Fahrkomfort und die Sicherheit erhöhen. Der Innenraum des Fahrzeugs ist mit Schwerpunkt auf Ergonomie und Materialqualität gestaltet, was zu einem angenehmen Fahrerlebnis beiträgt.
Sicherungsplan Opel Astra K
Diese Seite zeigt den Sicherungsplan für den Opel Astra K, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Innenraum des Fahrzeugs, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Schaltkreise im Fahrzeug.
