Volvo XC40 (2018-2022) – Sicherungskasten
Volvo XC40 (2018-2019) – Sicherungsplan
Baujahr: 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC40 (2018-2019) ist die Sicherung 2 im Sicherungskasten im Motorraum.
Position des Sicherungskastens

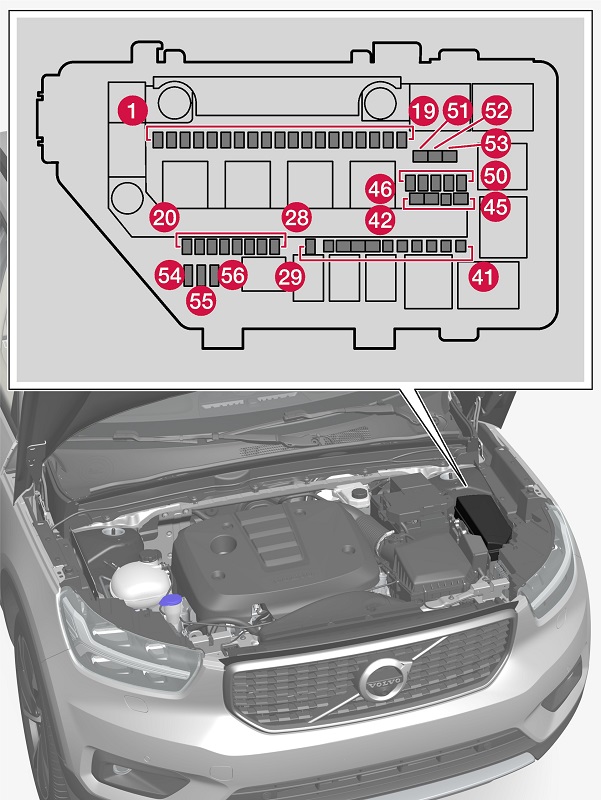

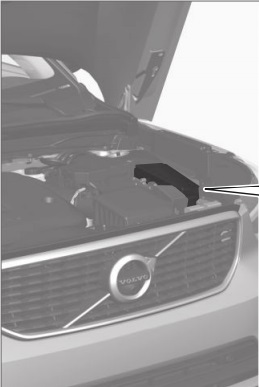

1) Motorraum

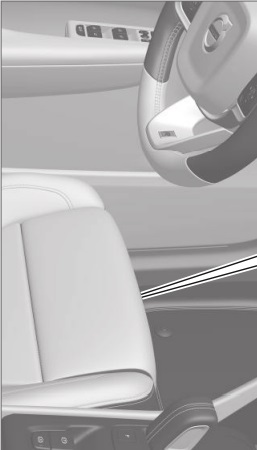

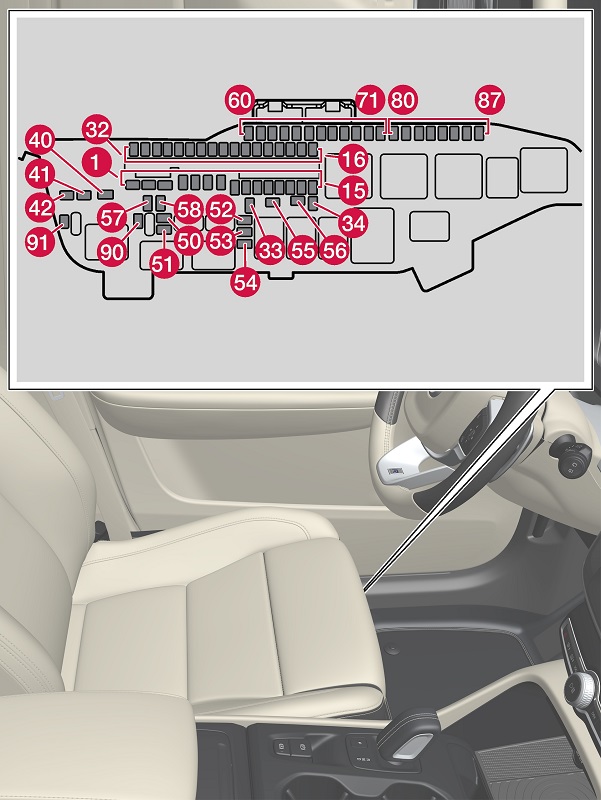

2) Unter dem Vordersitz links
Sicherungspläne
2018
Motorraum
Sicherungsbelegung im Motorraum (2018)
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| Nr | Beschreibung | Amp [A] |
| 1 | USB-Anschluss, Mittelkonsole, hinten (Option) | 5 |
| 2 | 12-V-Steckdose in der Mittelkonsole vorne | 15 |
| 3 | – | – |
| 4 | 12-V-Steckdose im Kofferraum (Option) | 15 |
| 5 | Motorsteuergerät (ECM) | 20 |
| 6 | Zündspulen; Zündkerzen | 15 |
| 7 | Solenoidventile (Benzin);
Ventil; Motorkühlthermostat (Benzin); EGR-Kühlmittelpumpe (Diesel); Vorglühsteuergerät (Diesel); Motorsteuergerät (ECM) |
15 |
| 8 | Solenoidventile (Benzin);
Ventil; Motorkühlthermostat (Benzin); EGR-Kühlmittelpumpe (Diesel); Vorglühsteuergerät (Diesel); Druckregler; Ventil; Ventil für Ausgangsimpuls (Diesel) |
10 |
| 9 | Zentraler Lambdasonde (Benzin);
Hinterer Lambdasonde (Diesel) |
15 |
| 10 | Stickoxidsensor (Diesel) | 15 |
| 11 | – | – |
| 12 | Rechter Scheinwerfer | 20 |
| 13 | Linker Scheinwerfer | 20 |
| 14 | Airbag | 5 |
| 15 | Gaspedalsensor | 5 |
| 16 | Versorgung bei eingeschalteter Zündung:
Motorsteuergerät; Getriebeelemente; Elektrische Servolenkung; Zentrales Elektronikmodul; Bremssteuergerät |
5 |
| 17 | Zusatzheizung (Option);
Firewall OBD II |
5 |
| 18 | Alkohol-Wegfahrsperre | 5 |
| 19 | – | – |
| 20 | Interne Relaisspulen | 5 |
| 21 | ||
| 22 | Bremspedalsensor;
Bremspedal |
5 |
| 23 | – | – |
| 24 | Stellgliedsteuergerät für Aktivierung,
Positionsänderung des Automatikgetriebes |
5 |
| 25 | Getriebesteuergerät | 15 |
| 26 | Motorsteuergerät (ECM) | 5 |
| 27 |
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| 28 | ||
| 29 | Hupe | 20 |
| 30 | Sirene (Option) | 5 |
| 31 | Scheibenwischer | 30 |
| 32 | Bremssteuergerät
(Ventile, Feststellbremse) |
40 |
| 33 | Bremssteuergerät (ABS-Pumpe) | 40 |
| 34 | ||
| 35 | Getriebeaktuator | 25 |
| 36 | – | – |
| 38 | Scheinwerfer rechts;
Scheinwerfer links. |
30 |
| 39 | – | – |
| 40 | – | – |
| 41 | Anhängerkupplungssteuergerät (Option) | 25 |
| 42 | Anhängerkupplungssteuergerät (Option) | 40 |
| 43 | – | – |
| 44 | Fahrersitz mit Unterstützung (Option) | 20 |
| 45 | ||
| 46 | ||
| 47 | ||
| 48 | ||
| 48 | ||
| 49 | ||
| 50 | ||
| 51 | Kraftstofffilterheizung (Diesel) | 30 |
| 52 | Beheizte Windschutzscheibe links (Option) | 40 |
| 53 | Beheizte Windschutzscheibe rechts (Option) | 40 |
| 54 | Steuerfunktion für Zusatzbatterie | 5 |
| 55 | Scheinwerfer links | 20 |
| 56 | Scheinwerfer rechts | 20 |
Sicherungen 1-30, 46-50 und 54-56 sind vom Typ „Micro“.
Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und müssen in einer Werkstatt ausgetauscht werden.
Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und müssen in einer Werkstatt ausgetauscht werden.

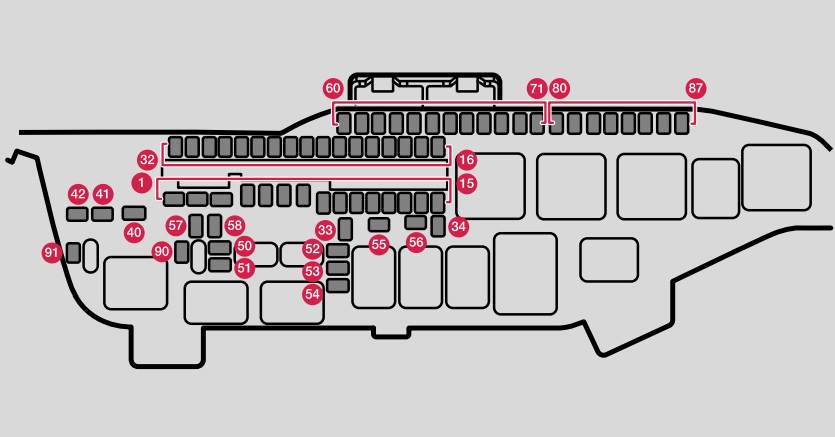

Unter dem Sitz
Sicherungsbelegung unter dem Sitz (2018)
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| Nr | Beschreibung | Amp [A] |
| 1 | Audiosteuergerät (Verstärker) (einige Varianten) | 40 |
| 2 | Elektrisches Steuergerät A:
Sensoren, Radareinheit, elektrische Sitze (Option).. |
40 |
| 3 | Elektrisches Steuergerät B:
Sensoren, Radar, elektrische Sitze (Option). |
40 |
| 4 | Lüftermodul für vordere Klimaanlage | 40 |
| 5 | Elektrisch betätigte Heckklappe (Option) | 25 |
| 6 | Elektrischer Sitz rechts (Option) | 20 |
| 7 | Standheizung (Option) | 25 |
| 8 | Steuergerät zur Reduzierung von Stickoxiden (Diesel);
Sonnensensor. |
30 |
| 9 | Türsteuergerät in der hinteren rechten Tür | 20 |
| 10 | Türsteuergerät in der hinteren linken Tür | 20 |
| 11 | Türsteuergerät in der vorderen linken Tür | 20 |
| 12 | – | – |
| 13 | Türsteuergerät in der vorderen rechten Tür | 20 |
| 14 | Sitzheizung, hinten (Option) | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) | 15 |
| 18 | ||
| 19 | Steuergerät für Klimaanlage | 7,5 |
| 20 | Bewegungssensor (Option) | 5 |
| 21 | Fahrerdisplay | 5 |
| 22 | Tastatur in der Mittelkonsole | 5 |
| 23 | Lenkradmodul | 5 |
| 24 | Modul für Startknopf und für die Steuerung der Feststellbremse | 5 |
| 25 | Zentraldisplay | 5 |
| 26 | Steuergerät für Auto Online;
Steuergerät für Volvo On Call. |
5 |
| 27 | Modul für Multibandantenne | 5 |
| 28 | Relaisspulen | 5 |
| 29 | Modul zur Fußbewegungserkennung (Option)
(zum Öffnen der elektrisch betätigten Heckklappe) |
5 |
| 30 | Sensus TV Steuergerät (Option) (in einigen Märkten) | 15 |
| 31 | Diagnosestecker OBDII | 10 |
| 32 | Alkoholblock | 5 |
| 33 | Motorblockierung Rücksitz links | 15 |
| 34 | Motorblockierung Rücksitz rechts | 15 |
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| 40 | Heckscheibenheizung | 30 |
| 41 | Sicherheitsgurt-Spannmodul, linke Seite | 40 |
| 42 | Sicherheitsgurt-Spannmodul, rechte Seite | 40 |
| 50 | Feuchtigkeitssensor | 5 |
| 51 | Kraftstoffpumpensteuergerät | 20 |
| 52 | Kühlmittelpumpe | 10 |
| 53 | Lenkradmodul für beheiztes Lenkrad (Option) | 15 |
| 54 | – | – |
| 55 | Scheinwerferwaschanlage (Option) | 25 |
| 56 | Heckscheibenwaschanlage | 25 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | ||
| 62 | ||
| 63 | Sicherheitsgurt-Spannmodul | 5 |
| 64 | Informationen zum toten Winkel (BLIS) (Option):
Steuergerät, externer Rückfahrton. |
5 |
| 65 | – | – |
| 66 | Sonnensensor | 5 |
| 67 | Allradantrieb (AWD) Steuergerät (Option) | 15 |
| 68 | Kühlmittelpumpe | 10 |
| 69 | Parkkamera (Option) | 5 |
| 70 | – | – |
| 71 | Airbag-Steuergerät und
Gurtstraffer. |
5 |
| 80 | Heckscheibenwischer | 15 |
| 81 | Panoramadach mit Rollo (Option) | 20 |
| 82 | ||
| 83 | Innenbeleuchtung;
Abblendung des Innenspiegels (Option); Regen- und Lichtsensor (Option); Bedienfelder an den hinteren Türen und im Kofferraum. |
7,5 |
| 84 | – | – |
| 85 | Steuergerät für Fahrerassistenzfunktionen | 5 |
| 86 | Alkohol-Wegfahrsperre | 5 |
| 87 | Kabelloses mobiles Ladegerät (Option);
USB-Anschluss. |
5 |
| 90 | ||
| 91 |
Sicherungen 1-8, 40-42 und 55-58 sind vom Typ „MCase“ und müssen in einer Werkstatt ausgetauscht werden.
Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.

2019
Motorraum
Sicherungsbelegung im Motorraum (2019)
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| Nr | Beschreibung | Amp [A] |
| 1 | USB-Anschluss, Konsole zwischen den Sitzen, hinten (Option) | 5 |
| 2 | 12-V-Steckdose in der Konsole zwischen den Vordersitzen | 15 |
| 3 | – | – |
| 4 | 12-V-Steckdose im Kofferraum (Option) | 15 |
| 5 | Motorsteuergerät (ECM) | 20 |
| 6 | Zündspulen; Zündkerzen | 15 |
| 7 | Solenoiden (Benzin);
Ventil; Thermostat des Motorkühlsystems (Benzin); EGR-Kühlpumpe (Diesel); Vorglühsteuergerät (Diesel); Motorsteuergerät (ECM). |
15 |
| 8 | Solenoiden (Benzin);
Ventil; Thermostat des Motorkühlsystems (Benzin); EGR-Kühlpumpe (Diesel); Vorglühsteuergerät (Diesel); Druckregler; Ventil; Ventil für Ausgangsimpuls (Diesel) |
10 |
| 9 | Beheizte Lambdasonde, Mitte (Benzin);
Beheizte Lambdasonde hinten (Diesel). |
15 |
| 10 | Stickoxid-Sensor (Diesel) | 15 |
| 11 | – | – |
| 12 | Rechter Scheinwerfer | 20 |
| 13 | Linker Scheinwerfer | 20 |
| 14 | Airbag | 5 |
| 15 | Gaspedalsensor | 5 |
| 16 | Bereitgestellt bei eingeschalteter Zündung:
Motorsteuergerät, Getriebeelemente, elektrische Servolenkung, zentrales Elektronikmodul, Bremssteuergerät. |
5 |
| 17 | Zusätzliche elektrische Heizung (Option);
Firewall OBD II. |
5 |
| 18 | ||
| 19 | – | – |
| 20 | Interne Relaisspulen | 5 |
| 21 | ||
| 22 | Bremspedalsensor;
Bremspedal. |
5 |
| 23 | – | – |
| 24 | Aktorsteuergerät für Aktivierung,
Positionsänderung des Automatikgetriebes |
5 |
| 25 | Getriebesteuergerät | 15 |
| 26 | Motorsteuergerät (ECM) | 5 |
| 27 |
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| 28 | ||
| 29 | Hupe | 20 |
| 30 | Sirene (Option) | 5 |
| 31 | Scheibenwischer | 30 |
| 32 | Bremssteuergerät
(Ventile, Feststellbremse). |
40 |
| 33 | Steuergerät Bremssystem (ABS-Pumpe) | 40 |
| 34 | ||
| 35 | Aktuator für Getriebe | 25 |
| 36 | – | – |
| 38 | Scheinwerfer rechts;
Scheinwerfer links. |
30 |
| 39 | – | – |
| 40 | – | – |
| 41 | Anhängerkupplungssteuergerät (Option) | 25 |
| 42 | Anhängerkupplungssteuergerät (Option) | 40 |
| 43 | – | – |
| 44 | Fahrersitz mit Unterstützung (Option) | 20 |
| 45 | ||
| 46 | ||
| 47 | ||
| 48 | ||
| 48 | ||
| 49 | ||
| 50 | ||
| 51 | Kraftstofffilterheizung (Diesel) | 30 |
| 52 | Beheizte Windschutzscheibe links (Option) | 40 |
| 53 | Beheizte Windschutzscheibe rechts (Option) | 40 |
| 54 | Steuerfunktion für Zusatzbatterie | 5 |
| 55 | Scheinwerfer links | 20 |
| 56 | Scheinwerfer rechts | 20 |
Sicherungen 1-30, 46-50 und 54-56 sind vom Typ „Micro“.
Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und müssen in der Werkstatt ausgetauscht werden.
Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und müssen in der Werkstatt ausgetauscht werden.
Unter dem Sitz
Sicherungsbelegung unter dem Sitz (2019)
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| Nr | Beschreibung | Amp [A] |
| 1 | Audio-Steuergerät (Verstärker) (einige Varianten) | 40 |
| 2 | Elektrisches Zentralmodul A:
Sensoren, Radar, elektrische Sitze (Option). |
40 |
| 3 | Elektrisches Zentralmodul B:
Sensoren, Radar, elektrische Sitze (Option). |
40 |
| 4 | Lüftermodul für Klimaanlage vorne | 40 |
| 5 | Elektrisch betätigte Heckklappe (Option) | 25 |
| 6 | Elektrischer Sitz rechts (Option) | 20 |
| 7 | Standheizung (Option) | 25 |
| 8 | Steuergerät zur Reduzierung von Stickoxiden (Diesel);
Sonnensensor. |
30 |
| 9 | Türmodul in der rechten hinteren Tür | 20 |
| 10 | Türmodul in der linken hinteren Tür | 20 |
| 11 | Türmodul in der linken Vordertür | 20 |
| 12 | – | – |
| 13 | Türmodul in der rechten Vordertür | 20 |
| 14 | Sitzheizung, hinten (Option) | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) | 15 |
| 18 | ||
| 19 | Steuergerät für Klimaanlage | 7,5 |
| 20 | Bewegungssensor (Option) | 5 |
| 21 | Instrumententafel | 5 |
| 22 | Tastatur in der Mittelkonsole | 5 |
| 23 | Lenkradmodul | 5 |
| 24 | Modul für Starttaste und zur Steuerung der Feststellbremse | 5 |
| 25 | Zentraldisplay | 5 |
| 26 | Steuergerät für Auto Online;
Steuergerät für Volvo On Call. |
5 |
| 27 | Modul für Multibandantenne | 5 |
| 28 | Relaisspulen | 5 |
| 29 | Modul zur Fußbewegungserkennung (Option)
(zum Öffnen der elektrisch betätigten Heckklappe) |
5 |
| 30 | Sensus TV-Steuergerät (Option) (in einigen Märkten) | 15 |
| 31 | Diagnosestecker OBDII | 10 |
| 32 | ||
| 33 | Sitzmotorverriegelung hinten links | 15 |
| 34 | Sitzmotorverriegelung hinten rechts | 15 |
| Nr | Beschreibung | Amp [A] |
|---|---|---|
| 40 | Heckscheibenheizung | 30 |
| 41 | Sicherheitsgurt-Spannmodul, linke Seite | 40 |
| 42 | Sicherheitsgurt-Spannmodul, rechte Seite | 40 |
| 50 | Feuchtigkeitssensor | 5 |
| 51 | Kraftstoffpumpen-Steuergerät | 20 |
| 52 | Kühlmittelpumpe | 10 |
| 53 | Lenkradmodul für beheiztes Lenkrad (Option) | 15 |
| 54 | – | – |
| 55 | Scheinwerferwaschanlage (Option) | 25 |
| 56 | Heckscheibenwaschanlage | 25 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | ||
| 62 | ||
| 63 | Sicherheitsgurt-Spannmodul | 5 |
| 64 | Informationen zum toten Winkel (BLIS) (Option):
Steuergerät, externer Rückfahrton. |
5 |
| 65 | – | – |
| 66 | Sonnensensor | 5 |
| 67 | Allradantrieb (AWD) Steuergerät (Option) | 15 |
| 68 | Kühlmittelpumpe | 10 |
| 69 | Rückfahrkamera (Option) | 5 |
| 70 | – | – |
| 71 | Airbag-Steuergerät und
Sicherheitsgurtstraffer |
5 |
| 80 | Heckscheibenwischer | 15 |
| 81 | Panoramadach mit Rollo (Option) | 20 |
| 82 | ||
| 83 | Innenbeleuchtung;
Abblendung des Innenspiegels (Option); Regen- und Lichtsensor (Option); Bedienfelder in den hinteren Türen und im Kofferraum. |
7,5 |
| 84 | – | – |
| 85 | Steuergerät für Fahrerassistenzfunktionen | 5 |
| 86 | ||
| 87 | Drahtloses mobiles Ladegerät (Option);
USB-Anschluss. |
5 |
| 90 | ||
| 91 |
Sicherungen 1-8, 40-42 und 55-58 sind vom Typ „MCase“ und müssen in der Werkstatt ausgetauscht werden.
Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
Volvo XC40 – Sicherungskastenplan
Baujahr: 2020, 2021, 2022.
Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo XC40 sind die Sicherungen 2 (vorne), 4 (Kofferraum) im Sicherungskasten im Motorraum.
2020
Sicherungen unter dem linken Vordersitz
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | Audiogerät (Verstärker) | 40 | MCase |
| 2 | Zentrales Elektromodul A: Sensoren, Radarmodule, elektrisch verstellbare Sitze. | 40 | MCase |
| 3 | Zentrales Elektromodul B: Sensoren, Radarmodule, elektrisch verstellbare Sitze. | 40 | MCase |
| 4 | Lüftermodul der Klimaanlage, vorne | 40 | MCase |
| 5 | Elektrische Türen | 25 | MCase |
| 6 | Elektrisch verstellbarer Sitz, rechts | 20 | MCase |
| 7 | Zusatzheizung | 25 | MCase |
| 8 | Steuermodul des Systems zur Reduzierung von Stickoxiden (NOx) im Dieselmotor; Strahlungssensor. | 30 | MCase |
| 9 | Türmodul in der rechten hinteren Tür | 20 | Micro |
| 10 | Türmodul in der linken hinteren Tür | 20 | Micro |
| 11 | Türmodul in der linken vorderen Tür | 20 | Micro |
| 12 | Fahrwerksmodul | 20 | Micro |
| 13 | Türmodul in der rechten vorderen Tür | 20 | Micro |
| 14 | Sitzheizung, hinten | 15 | Micro |
| 15 | – | – | Micro |
| 16 | Berechnungsmodul | 5 | Micro |
| 17 | Steuermodul des Systems zur Reduzierung von Stickoxiden (NOx) im Dieselmotor | 15 | Micro |
| 18 | Lenkblockierung | 7,5 | Micro |
| 19 | Steuermodul der Klimaanlage | 7,5 | Micro |
| 20 | Bewegungssensoren im Fahrzeuginnenraum | 5 | Micro |
| 21 | Fahrerdisplay | 5 | Micro |
| 22 | Tastatur in der Mittelkonsole | 5 | Micro |
| 23 | Elektronisches Lenkradmodul | 5 | Micro |
| 24 | Startsteuermodul; Elektronisches Getriebemodul; Elektronische Feststellbremse. | 5 | Micro |
| 25 | Zentraldisplay | 5 | Micro |
| 26 | Steuermodul, das die Internetverbindung des Autos verwaltet; Steuermodul des Volvo On Call Systems. | 5 | Micro |
| 28 | Multiband-Antennenmodul | 5 | Micro |
| 28 | Relaiswicklungen | 5 | Micro |
| 29 | Modul für die Fußbewegungserkennungsfunktion (zum Öffnen elektrischer Türen) | 5 | Micro |
| 30 | Steuermodul des Sensus-Systems; TV. | 15 | Micro |
| 31 | Diagnoseanschluss OBDII | 10 | Micro |
| 32 | Alkoholblockade; Modul für zusätzliches Zubehör. | 5 | Micro |
| 33 | Motorblockierung der Kopfstütze des linken Rücksitzes | 15 | Micro |
| 34 | Motorblockierung der Kopfstütze des rechten Rücksitzes | 15 | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 40 | Heckscheibenheizung | 30 | MCase |
| 41 | Gurtstraffermodul, linke Seite | 40 | MCase |
| 42 | Gurtstraffermodul, rechte Seite | 40 | MCase |
| 50 | Feuchtigkeitssensor | 5 | Micro |
| 51 | Steuermodul der Kraftstoffpumpe | 20 | Micro |
| 52 | Kühlmittelpumpe | 7,5 | Micro |
| 53 | Elektronisches Modul für beheiztes Lenkrad | 15 | Micro |
| 54 | Luftfeuchtigkeitssensor | 5 | Micro |
| 55 | Scheinwerferwaschanlage | 25 | MCase |
| 56 | Waschanlage für Front- und Heckscheibe | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Gurtstraffermodul | 5 | Micro |
| 64 | Informationen zum toten Winkel (BLIS): Steuermodul, externes Rückfahrsignal | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Steuermodul Allradantrieb (AWD) | 15 | Micro |
| 68 | Kühlmittelpumpe | 7,5 | Micro |
| 69 | Rückfahrkamera | 5 | Micro |
| 70 | – | – | Micro |
| 71 | Steuermodul für Airbags und Gurtstraffer | 5 | Micro |
| 80 | Heckscheibenwischer | 15 | Micro |
| 81 | Dachkonsole Panoramadach | 20 | Micro |
| 82 | Strahlungssensor | 5 | Micro |
| 83 | Innenbeleuchtung; Abblendung des Innenspiegels; Regen- und Lichtsensor; Bedienfelder in den hinteren Türen und im Kofferraum. | 7,5 | Micro |
| 84 | – | – | Micro |
| 85 | Steuermodul für Fahrerassistenzfunktionen | 5 | Micro |
| 86 | Alkoholblockade | 5 | Micro |
| 87 | Kabelloses Ladegerät für Telefon, USB-Anschluss | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |
Sicherungen im Motorraum
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | USB-Anschluss in der Konsole zwischen den Sitzen, hinten | 5 | Micro |
| 2 | 12-V-Steckdose in der Konsole zwischen den Sitzen, vorne | 15 | Micro |
| 3 | – | – | Micro |
| 4 | 12-V-Steckdose im Kofferraum | 15 | Micro |
| 5 | Motorsteuergerät (ECM) | 20 | Micro |
| 6 | Zündspulen, Zündkerzen | 15 | Micro |
| 7 | Solenoidventile (Benzinmotor); Ventil; Motorkühlthermostat (Benzinmotor); AGR-Kühlpumpe (Dieselmotor); Zündkerzensteuermodul (Dieselmotor); Motorsteuergerät (ECM). | 15 | Micro |
| 8 | Solenoidventile (Benzinmotor); Ventil; Motorkühlthermostat (Benzinmotor); AGR-Kühlpumpe (Dieselmotor); Zündkerzensteuermodul (Dieselmotor); Unterdruckregler; Ventil; Impulsleistungsventil (Dieselmotor). | 10 | Micro |
| 9 | Lambdasonde, zentral (Benzinmotor); Lambdasonde, hinten (Dieselmotor). | 15 | Micro |
| 10 | Stickoxidsensor (Dieselmotor) | 15 | Micro |
| 11 | Kühlmittelpumpe | 20 | Micro |
| 12 | Rechter Scheinwerfer | 20 | Micro |
| 13 | Linker Scheinwerfer | 20 | Micro |
| 14 | Airbag | 5 | Micro |
| 15 | Gaspedalsensor | 5 | Micro |
| 16 | Versorgung bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten; Elektrische Servolenkung; Zentrales elektrisches Steuergerät; Bremssteuergerät | 5 | Micro |
| 17 | Elektrische Zusatzheizung; OBD II an der Vorderwand. | 5 | Micro |
| 18 | Alkoholblocker | 5 | Micro |
| 19 | – | – | Micro |
| 20 | Interne Relaisspulen | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Bremspedalsensor | 5 | Micro |
| 23 | Berechnungsmodul | 5 | Micro |
| 24 | Steuermodul des Aktivierungselements zum Einschalten/Ändern der Position des Automatikgetriebes | 5 | Micro |
| Steuergerät der hydraulischen Kupplung | 25 | Micro | |
| 25 | Getriebesteuergerät | 15 | Micro |
| Steuergerät der hydraulischen Kupplung | 25 | Micro | |
| 26 | Motorsteuergerät (ECM) | 5 | Micro |
| 27 | – | – | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 28 | – | – | Micro |
| 29 | Hupsignal | 20 | Micro |
| 30 | Warnsirene | 5 | Micro |
| 31 | Frontscheibenwischer | 30 | MCase |
| 32 | Bremssteuergerät (Ventile, Feststellbremse) | 40 | MCase |
| Bremssteuergerät im Auto mit 48-V-Batterie | 30 | MCase | |
| 33 | Bremssteuergerät (ABS-Pumpe) | 40 | MCase |
| 34 | – | – | MCase |
| 35 | Getriebeaktuator | 25 | MCase |
| 36 | Getriebeaktuator | 30 | MCase |
| 37 | – | – | – |
| 38 | Rechter Scheinwerfer; linker Scheinwerfer | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Anhängersteuergerät | 25 | MCase |
| 42 | Anhängersteuergerät | 40 | MCase |
| 43 | – | – | MCase |
| 44 | Elektrisch verstellbarer Fahrersitz | 20 | MCase |
| 45 | – | – | MCase |
| 46 | – | – | Micro |
| 47 | – | – | Micro |
| 48 | – | – | Micro |
| 49 | – | – | Micro |
| 50 | – | – | Micro |
| 51 | Kraftstofffilterheizung (Dieselmotor) | 30 | MCase |
| 52 | Frontscheibenheizung, rechte Seite | 40 | MCase |
| 53 | Frontscheibenheizung, linke Seite | 40 | MCase |
| 54 | Funktion zur Steuerung der Zusatzbatterie | 5 | Micro |
| 55 | Linker Scheinwerfer | 20 | Micro |
| 56 | Rechter Scheinwerfer | 20 | Micro |
2021
Sicherungen unter dem linken Vordersitz
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | Audiogerät (Verstärker) | 40 | MCase |
| 2 | Zentrales Elektromodul A: Sensoren, Radarmodule, elektrisch verstellbare Sitze | 40 | MCase |
| 3 | Zentrales Elektromodul B: Sensoren, Radarmodule, elektrisch verstellbare Sitze | 40 | MCase |
| 4 | Lüftermodul der Klimaanlage, vorne | 40 | MCase |
| 5 | Elektrische Türen | 25 | MCase |
| 6 | Elektrisch verstellbarer Sitz, rechts | 20 | MCase |
| 7 | Zusatzheizung | 25 | MCase |
| 8 | Steuermodul des Systems zur Reduzierung von Stickoxiden (NOx) im Dieselmotor | 30 | MCase |
| 9 | Türmodul, hinten rechts | 20 | Micro |
| 10 | Türmodul, hinten links | 20 | Micro |
| 11 | Türmodul, vorne links | 20 | Micro |
| 12 | – | – | Micro |
| 13 | Türmodul, vorne rechts | 20 | Micro |
| 14 | Sitzheizung, hinten | 15 | Micro |
| 15 | Steuermodul, 48-V-Batterie | 5 | Micro |
| 16 | Berechnungsmodul | 5 | Micro |
| 17 | Steuermodul des Systems zur Reduzierung von Stickoxiden (NOx) im Dieselmotor | 15 | Micro |
| 18 | Lenkblockierung | 7,5 | Micro |
| 19 | Steuermodul, Klimaanlage | 7,5 | Micro |
| 20 | Bewegungssensoren im Fahrzeuginnenraum | 5 | Micro |
| 21 | Fahrerdisplay | 5 | Micro |
| 22 | Taste in der Mittelkonsole | 5 | Micro |
| 23 | Elektronisches Lenkradmodul | 5 | Micro |
| 24 | Startschaltermodul; Elektronisches Getriebemodul; Elektronische Feststellbremse. | 5 | Micro |
| 25 | Zentraldisplay | 5 | Micro |
| 26 | Steuermodul, Internetkonnektivität des Autos; Steuermodul, Volvo On Call. | 5 | Micro |
| 27 | Multiband-Antennenmodul | 5 | Micro |
| 28 | Relaisspulen | 5 | Micro |
| 29 | Türöffnung mit Fußbewegung | 5 | Micro |
| 30 | Steuermodul des Sensus-Systems; TV. | 15 | Micro |
| 31 | Diagnoseanschluss OBD-II | 10 | Micro |
| 32 | Alkoholblockade | 5 | Micro |
| 33 | Motorblockierung der Kopfstütze des linken Rücksitzes | 15 | Micro |
| 34 | Motorblockierung der Kopfstütze des rechten Rücksitzes | 15 | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 40 | Heckscheibenheizung | 30 | MCase |
| 41 | Sicherheitsgurtstraffer, linke Seite | 40 | MCase |
| 42 | Sicherheitsgurtstraffer, rechte Seite | 40 | MCase |
| 50 | Feuchtigkeitssensor; 48-V-Generator und Spannungswandler. | 5 | Micro |
| 51 | Steuermodul der Kraftstoffpumpe | 20 | Micro |
| 52 | Kühlmittelpumpe | 7,5 | Micro |
| 53 | Beheiztes Lenkrad | 15 | Micro |
| 54 | Luftfeuchtigkeitssensor | 5 | Micro |
| 55 | Scheinwerferwaschanlage | 25 | MCase |
| 56 | Waschanlage für Front- und Heckscheibe | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Sicherheitsgurtstraffer | 5 | Micro |
| 64 | Informationen zum toten Winkel (BLIS); Steuermodul, externes Rückfahrsignal. | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Steuermodul Allradantrieb (AWD) | 15 | Micro |
| 68 | Abgasanlage | 5 | Micro |
| 69 | Rückfahrkamera | 5 | Micro |
| 70 | – | – | Micro |
| 71 | Steuermodul für Airbags und Sicherheitsgurtstraffer | 5 | Micro |
| 80 | Heckscheibenwischer | 15 | Micro |
| 81 | Dachkonsole Panoramadach | 20 | Micro |
| 82 | Beleuchtungssensor | 5 | Micro |
| 83 | Innenbeleuchtung; Abblendung des Innenspiegels; Regen- und Lichtsensor; Bedienfelder in den hinteren Türen und im Kofferraum. | 7,5 | Micro |
| 84 | – | – | Micro |
| 85 | Steuermodul für Fahrerassistenzfunktionen | 5 | Micro |
| 86 | Alkoholblockade | 5 | Micro |
| 87 | Kabelloses Ladegerät für Telefon; USB-Anschluss. | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |
Sicherungen im Motorraum
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | USB-Anschluss, Mittelkonsole, hinten | 5 | Micro |
| Zwei USB-Anschlüsse, Mittelkonsole, hinten | 7,5 | Micro | |
| 2 | 12-V-Steckdose, Mittelkonsole, vorne | 15 | Micro |
| 3 | – | – | Micro |
| 4 | 12-V-Steckdose im Kofferraum | 15 | Micro |
| 5 | Motorsteuergerät (ECM) | 20 | Micro |
| 6 | Zündkerzen/Zündspulen (Benzinmotor) | 15 | Micro |
| 7 | Motorsteuergerät (ECM); Umschaltventil, Abgasrückführungssystem (EGR) (Dieselmotor); Ventil des Kraftstoffverdampfungs-Emissionsminderungssystems (EVAP) (Benzinmotor). | 15 | Micro |
| 8 | Zündkerzenmodul (Dieselmotor); Steuermodul, Spoilerjalousie; Steuermodul, Kühlerjalousie; Magnetventil Ölpumpe; Magnetventil Klimakompressor; Motorkomponenten-Gruppe (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor und Kühlung/Temperaturregelung des Getriebesystems. Die Zusammensetzung hängt von der Motorvariante ab). | 10 15 | Micro |
| 9 | Lambdasonden-Gruppe | 15 | Micro |
| 10 | Gruppe der Abgassystemsensoren, Partikel/Stickoxid (Dieselmotor); Motorsteuergerät (Benzinmotor). | 15 | Micro |
| 11 | Kühlmittelpumpe | 20 | Micro |
| 12 | Scheinwerfer, rechts | 20 | Micro |
| 13 | Scheinwerfer, links | 20 | Micro |
| 14 | Airbag | 5 | Micro |
| 15 | Gaspedalsensor | 5 | Micro |
| 16 | Stromversorgung bei eingeschalteter Zündung: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, zentrales elektrisches Steuermodul, Bremssteuergerät | 5 | Micro |
| 17 | Elektrische Heizung; Blockiermodul, Diagnoseanschluss. | 5 | Micro |
| 18 | Alkohol-Wegfahrsperre | 5 | Micro |
| 19 | – | – | Micro |
| 20 | Interne Relaisspulen | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Bremspedalsensor | 5 | Micro |
| 23 | Berechnungsmodul | 5 | Micro |
| 24 | Aktuator, Getriebe | 5 | Micro |
| Aktuator, Kupplung | 25 | Micro | |
| 25 | Getriebesteuergerät | 15 | Micro |
| Aktuator, Kupplung | 25 | Micro | |
| 26 | Motorsteuergerät (ECM) | 5 | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 27 | – | – | Micro |
| 28 | – | – | Micro |
| 29 | Hupensignal (Hupe) | 20 | Micro |
| 30 | Warnsirene | 5 | Micro |
| 31 | Scheibenwischer vorne | 30 | MCase |
| 32 | Steuermodul, Bremssystem (Ventile, Feststellbremse) | 40 | MCase |
| 33 | Steuermodul, Bremssystem (ABS-Pumpe) | 40 | MCase |
| 34 | – | – | MCase |
| 35 | Aktuator, Getriebe; Getriebesteuergerät. | 25 | MCase |
| 36 | Getriebesteuergerät | 30 | MCase |
| 37 | – | – | – |
| 38 | Scheinwerfer | 30 | MCase |
| 39 | Steuermodul, Bremsassistent | 30 | MCase |
| 40 | – | – | MCase |
| 41 | Steuermodul Anhängerkupplung | 25 | MCase |
| 42 | Steuermodul Anhängerkupplung | 40 | MCase |
| 43 | – | – | MCase |
| 44 | Elektrisch verstellbarer Fahrersitz | 20 | MCase |
| 45 | – | – | MCase |
| 46 | – | – | Micro |
| 47 | – | – | Micro |
| 48 | – | – | Micro |
| 49 | – | – | Micro |
| 50 | – | – | Micro |
| 51 | – | – | MCase+ |
| 52 | Frontscheibenheizung, rechte Seite | 40 | MCase+ HT |
| 53 | Frontscheibenheizung, linke Seite | 40 | MCase+ HT |
| 54 | Steuerfunktion, Zusatzbatterie | 5 | Micro |
| 55 | Scheinwerfer, links | 20 | Micro |
| 56 | Scheinwerfer, rechts | 20 | Micro |
2022
Sicherungen unter dem Vordersitz links
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | Audiogerät (Verstärker) | 40 | MCase+ HT |
| 2 | Zentrales Elektromodul A: Sensoren, Radarmodule, elektrisch verstellbare Sitze | 40 | MCase+ HT |
| 3 | Zentrales Elektromodul B: Sensoren, Radarmodule, elektrisch verstellbare Sitze | 40 | MCase+ HT |
| 4 | Lüftermodul Klimaanlage, vorne | 40 | MCase+ HT |
| 5 | Elektrische Türen | 25 | MCase+ |
| 6 | Elektrisch verstellbarer Sitz, rechts | 20 | MCase+ |
| 7 | Zusatzheizung | 25 | MCase+ |
| 8 | – | – | MCase+ |
| 9 | Türmodul, hinten rechts | 20 | Micro |
| 10 | Türmodul, hinten links | 20 | Micro |
| 11 | Türmodul, vorne links | 20 | Micro |
| 12 | – | – | Micro |
| 13 | Türmodul, vorne rechts | 20 | Micro |
| 14 | Sitzheizung, hinten | 15 | Micro |
| 15 | Steuermodul, 48-V-Batterie | 5 | Micro |
| 16 | Berechnungsmodul | 5 | Micro |
| 17 | – | – | Micro |
| 18 | Lenkblockierung | 7,5 | Micro |
| 19 | Steuermodul, Klimaanlage | 7,5 | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 20 | Bewegungssensoren im Fahrzeuginnenraum | 5 | Micro |
| 21 | Fahrerdisplay | 5 | Micro |
| 22 | Tastatur in der Mittelkonsole | 5 | Micro |
| 23 | Elektronisches Lenkradmodul | 5 | Micro |
| 24 | Startschaltermodul; Elektronisches Getriebemodul; Elektronische Feststellbremse. | 5 | Micro |
| 25 | Zentraldisplay | 5 | Micro |
| 26 | Steuermodul, Fahrzeug-Internetkonnektivität; Steuermodul, Volvo On Call. | 5 | Micro |
| 27 | Multiband-Antennenmodul | 5 | Micro |
| 28 | Relaiswicklungen | 5 | Micro |
| 29 | Öffnen der Heckklappe durch Fußbewegung | 5 | Micro |
| 30 | Steuermodul Sensus-System; TV. | 15 | Micro |
| 31 | Diagnoseanschluss OBD-II | 10 | Micro |
| 32 | Alkohol-Wegfahrsperre | 5 | Micro |
| 33 | Motorblockierung Kopfstütze linker Rücksitz | 15 | Micro |
| 34 | Motorblockierung Kopfstütze rechter Rücksitz | 15 | Micro |
| 40 | Heckscheibenheizung | 30 | MCase+ |
| 41 | Sicherheitsgurtstraffer, linke Seite | 40 | MCase+ HT |
| 42 | Sicherheitsgurtstraffer, rechte Seite | 40 | MCase+ HT |
| 50 | Feuchtigkeitssensor; 48-V-Generator und Spannungswandler. | 5 | Micro |
| 51 | Steuermodul Kraftstoffpumpe |
Über den Volvo XC40 (2018-2022)
Der Volvo XC40, der 2018 auf den Markt kam, ist ein kompaktes SUV, das sich dank seines modernen Designs und fortschrittlicher Technologien schnell großer Beliebtheit erfreute. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten sowie Plug-in-Hybridversionen. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Sicherheitsmerkmale wie Fahrerassistenzsysteme und eine robuste Konstruktion entsprechen den hohen Standards der Marke Volvo.
Sicherungskasten-Schema Volvo XC40
Diese Seite zeigt das Sicherungskasten-Schema für den Volvo XC40, das für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder in der Nähe des Kofferraums. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb Ihres Fahrzeugs.
