Volvo V50 (2004-2012) – Sicherungskasten

Volvo V50 – Sicherungskastenbelegung

Baujahr: 2004, 2005, 2006, 2007, 2008.

Die Sicherungen für den Zigarettenanzünder (Steckdosen) im Volvo V50 sind die Sicherungen 45 (Steckdose) und 77 (Steckdose im Motorraum) im Sicherungskasten im Fahrgastraum.

Motorraum

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

Fahrgastraum

Der Sicherungskasten im Fahrgastraum befindet sich unter dem Handschuhfach.

2006-2008

Motorraum

Sicherungsbelegung im Motorraum (2008)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1.	Kühlerlüfter	50 A
2.	Servolenkung (nicht 1,6 l Motor)	80 A
3.	Stromversorgung zum Sicherungskasten im Fahrgastraum	60 A
4.	Stromversorgung zum Sicherungskasten im Fahrgastraum	60 A
5.	Klimaanlagenelement; Zusatzheizer PTC (Option).	80 A
6.	Glühkerzen (Diesel 4 Zylinder).	60 A
6.	Glühkerzen (Diesel 5 Zylinder).	70 A
7.	ABS-Pumpe.	30 A
8.	ABS-Ventile	20 A
9.	Motorfunktionen	30 A
10.	Lüfter.	40 A
11.	Scheinwerferreinigung	20 A
12.	Stromversorgung beheizbare Heckscheibe.	30 A
13.	Anlasserrelais.	30 A
14.	Anhängerverkabelung	40 A
15.	Reserve	–
16.	Stromversorgung für Infotainmentsystem.	30 A
17.	Scheibenwischer.	30 A

Nummer	Beschreibung	Ampere [A]
18.	Stromversorgung zum Sicherungskasten im Fahrgastraum	40 A
19.	Reserve	–
20.	Hupe	15 A
21.	Zusatzkraftstoffheizung; Fahrgastraumheizung.	20 A
22 .	Reserve	–
23.	Motorsteuergerät ECM (Benzin 5 Zylinder); Getriebe (TCM)	10 A
24.	Kraftstofffilter beheizt; PTC-Element-Disoleator (Diesel 5 Zylinder).	20 A
25.	Reserve	–
26.	Zündschlüssel	15 A
27.	Klimakompressor	10 A
28.	Reserve	–
29.	Nebelscheinwerfer vorne	15 A
30.	Motorsteuergerät ECM (1.6 I Benzin, 2.0 I Diesel)	3 A
31.	Spannungsregler, Lichtmaschine 4 Zylinder.	10 A
32.	Einspritzdüsen (Benzin 5 Zylinder); Lambdasonde (Benzin 4 Zylinder); Ladeluftkühler (Diesel 4 Zylinder); Luftmassenmesser und Turboladersteuerung (Diesel 5 Zylinder).	10 A
33.	Lambdasonde und Vakuumpumpe (Benzin 5 Zylinder); Motorsteuergerät (Diesel 5 Zylinder); Kraftstofffilterheizung (Diesel 4 Zylinder).	20 A
34.	Zündspulen (Benzin); Einspritzdüsen (Benzin 1,6 l); Kraftstoffpumpe (Diesel 4 Zylinder); Druckwandler, Klimaanlage (5 Zylinder); Glühkerzen und AGR-Emissionssteuerung (Diesel 5 Zylinder).	10 A
35.	Motorsensoren für Ventile; Relaisspulen; PTC-Element Klimaanlage; Ölabscheider (Benzin 5 Zylinder); Motorsteuergerät ECM (Diesel 5 Zylinder); Tank (Benzin); Einspritzdüsen (Benzin 1,8/2,0 l); Luftmassenmesser MAF (Benzin 5 Zylinder, Diesel 4 Zylinder); Turboladersteuerung (Diesel 4 Zylinder); Druckwandler Servolenkung (Benzin 1,6 l); AGR-Emissionssteuerung (Diesel 4 Zylinder).	15 A
36.	Motorsteuergerät ECM (nicht Diesel 5 Zylinder); Gaspedalstellungssensor; Lambdasonde (Diesel 5 Zylinder).	10 A

Fahrgastraum

Sicherungsbelegung im Fahrgastraum (2008)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
37.	Reserve	–
38.	Reserve	–
39.	Reserve	–
40.	Reserve	–
41.	Reserve	–
42.	Reserve	–
43.	Telefon; Audiosystem; RTI (Option).	15A
44.	SRS-System; Motorsteuergerät ECM (5 Zylinder).	10 A
45.	Steckdose	15A
46.	Fahrgastraum; Handschuhfach- und Pfützenbeleuchtung.	5A
47.	Innenbeleuchtung	5A
48.	Heckscheibenwischer und -waschanlage	15A
49.	SRS-System	10 A
50.	Reserve	–
51.	Zusatzheizung Fahrgastraum; AWD; Kraftstofffilterrelais; Heizung.	10 A
52.	Getriebesteuergerät (TCM); ABS-System.	5A
53.	Servolenkung	10 A
54.	Einparkhilfe; Bi-Xenon (Option).	10 A
55.	Schlüsselloses Steuergerät	20A
56.	Fernbedienungssteuergerät; Sirenensteuergerät.	10 A
57.	Datenverbindungskonnektor (DLC); Bremslichtschalter.	15A
58.	Abblendlichtscheinwerfer (rechts); Relaisspule für Zusatzscheinwerfer.	7,5A
59.	Abblendlichtscheinwerfer, links	7,5A
60.	Sitzheizung (Fahrerseite)	15A

Nummer	Beschreibung	Ampere [A]
61.	Sitzheizung (Beifahrerseite)	15A
62.	Schiebedach	20A
63.	Stromversorgung für hintere rechte Tür	20A
64.	RTI (Option)	5A
65.	Infotainmentsystem	5A
66.	Infotainment-Steuergerät (ICM); Klimaanlage.	10 A
67.	Reserve	–
68.	Tempomat	5A
69.	Klimaanlage; Regensensor; BLIS-Taste.	5A
70.	Reserve	–
71.	Reserve	–
72.	Reserve	–
73.	Schiebedach; Obere Konsole Innenbeleuchtung (OHC); Erinnerung an das Anlegen der hinteren Sicherheitsgurte; Automatisch abblendender Spiegel.	5A
74.	Kraftstoffpumpenrelais	15A
75.	Reserve	–
76.	Reserve	–
77.	Steckdose im Kofferraum; Zusätzliches elektronisches Modul (AEM).	15A
78.	Reserve	–
79.	Rückfahrlicht	5A
80.	Reserve	–
81.	Stromversorgung für hintere linke Tür	20A
82.	Stromversorgung für vordere rechte Tür	25A
83.	Stromversorgung für vordere linke Tür	25A
84.	Elektrisch verstellbarer Beifahrersitz	25A
85.	Elektrisch verstellbarer Fahrersitz	25A
86.	Innenbeleuchtung; Kofferraumbeleuchtung; Elektrische Sitze; Kraftstoffstandsanzeige (1.8F).	5A

Volvo V50 – Sicherungskastenbelegung

Baujahr: 2009, 2010.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo V50 sind die Sicherungen 45 (Steckdose) und 77 (Steckdose im Kofferraum) im Sicherungskasten im Fahrgastraum.

Position des Sicherungskastens

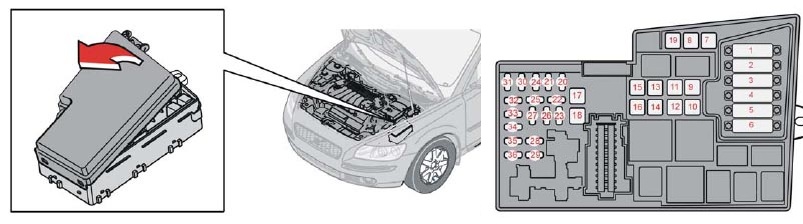

Motorraum

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

Fahrgastraum

Der Sicherungskasten im Fahrgastraum befindet sich unter dem Handschuhfach.

Motorraum

Sicherungsbelegung im Motorraum (2009, 2010)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1.	Lüfter (Kühler)	50A
2.	Servolenkung	80A
3.	Stromversorgung zum Sicherungskasten im Fahrgastraum	60A
4.	Stromversorgung zum Sicherungskasten im Fahrgastraum	60A
5.	Element, Klimaanlage	80A
6.	Nicht verwendet
7.	ABS-Pumpe	30A
8.	ABS-Ventile	20A
9.	Motorfunktionen	30A
10.	Lüfter der Klimaanlage	40A
11.	Scheinwerferwaschanlage	20A
12.	Stromversorgung beheizbare Heckscheibe	30A
13.	Anlasserrelais	30A
14.	Anhängerkupplung (Zubehör)	40A
15.	Nicht verwendet
16.	Kanal für Audiosystem	30A
17 .	Scheibenwischer	30A

Nummer	Beschreibung	Ampere [A]
18 .	Stromversorgung zum Sicherungskasten im Fahrgastraum	40A
19 .	Nicht verwendet
20.	Hupe	15A
21.	Nicht verwendet
22.	Nicht verwendet
23.	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10 A
24.	Nicht verwendet
25.	Nicht verwendet
26.	Zündschlüssel	15A
27.	Klimakompressor	10 A
28.	Nicht verwendet
29.	Nebelscheinwerfer vorne (Option)	15A
30.	Nicht verwendet
31.	Nicht verwendet
32.	Kraftstoffeinspritzdüsen	10 A
33.	Beheizter Sauerstoffsensor; Vakuumpumpe.	20A
34.	Zündspulen; Klimaanlagendrucksensor.	10 A
35.	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölabscheider; Kanister; Luftmassenmesser.	15A
36.	Motorsteuergerät (ECM); Drosselklappensensor.	10 A

• Die Sicherungen 1–18 sind Relais/automatische Schalter und dürfen nur von einem autorisierten Volvo-Techniker entfernt oder ersetzt werden.
• Die Sicherungen 19–36 können bei Bedarf jederzeit ersetzt werden.

Fahrgastraum

Sicherungsbelegung im Fahrgastraum (2009, 2010)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
–	Sicherung 37-42, nicht verwendet	–
43.	Audiosystem; Bluetooth; Volvo Navigationssystem (Option).	15A
44.	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10 A
45.	12 V Steckdose im Fond	15A
46.	Beleuchtung – Handschuhfach, Armaturenbrett und Fußraum	5A
47.	Innenbeleuchtung	5A
48.	Heckscheibenwischer und -waschanlage	15A
49.	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS),	10 A
50.	Nicht verwendet
51.	AWD; Kraftstofffilterrelais.	10 A
52.	Getriebesteuergerät (TCM); ABS.	5A
53.	Servolenkung	10 A
54.	Einparkhilfe (Option); Aktive Kurvenlichter (Option).	10 A
55.	Nicht verwendet
56.	Fernbedienungsmodul Volvo Navigationssystem; Alarm-Sirenensteuergerät.	10 A
57.	On-Board-Diagnosesteckdose; Bremslichtschalter.	15A
58.	Rechtes Abblendlicht; Relais für Zusatzscheinwerfer.	7,5A
59.	Linkes Abblendlicht	7,5A
60.	Beheizter Fahrersitz (Option)	15A
61.	Beheizter Beifahrersitz (Option)	15A
62.	Schiebedach (Option)	20A
63.	Elektrisches Fenster und Türschloss – hintere Beifahrertür	20A

Nummer	Beschreibung	Ampere [A]
64.	Audiosystem; Volvo Navigationssystem (Option).	5A
65.	Verstärkersystem	5A
66.	Audiosystem-Steuergerät (ICM); Klimaanlage.	10 A
67.	Nicht verwendet
68.	Tempomat	5A
69.	Klimaanlage; Regensensor (Option); BUS-Taste (Option).	5A
70.	Nicht verwendet
71.	Nicht verwendet
72.	Nicht verwendet
73.	Schiebedach; Vordere Innenbeleuchtung; Automatisch abblendender Spiegel (Option); Erinnerung an das Anlegen der Sicherheitsgurte.	5A
74.	Kraftstoffpumpenrelais	15A
75.	Nicht verwendet
76.	Nicht verwendet
77.	Zusatzgeräte-Steuergerät (AEM)	15A
78.	Nicht verwendet
79.	Rückfahrlichter	5A
80.	Nicht verwendet
81.	Elektrisches Fenster und Türschloss – hintere Fahrertür	20A
82.	Elektrisches Fenster – vordere Beifahrertür	25A
83.	Elektrisches Fenster und Türschloss – vordere Fahrertür	25A
84.	Elektrisch verstellbarer Beifahrersitz	25A
85.	Elektrisch verstellbarer Fahrersitz	25A
86.	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5A

Volvo V50 – Sicherungsbelegung

Baujahr: 2011, 2012.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo V50 sind die Sicherungen 45 (Steckdose) und 77 (Steckdose im Laderaum) im Sicherungskasten in der Kabine.

Position des Sicherungskastens

Motorraum

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

Kabine

Der Sicherungskasten in der Kabine befindet sich unter dem Handschuhfach.

2011

Motorraum

Sicherungsbelegung im Motorraum (2011)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1.	Lüfter (Kühler)	50A
2.	Servolenkung	80A
3.	Stromversorgung zum Sicherungskasten in der Kabine	60A
4.	Stromversorgung zum Sicherungskasten in der Kabine	60A
5.	Element, Klimaanlage	80A
6.	Nicht verwendet
7.	ABS-Pumpe	30A
8.	ABS-Ventile	20A
9.	Motorfunktionen	30A
10.	Lüfter der Klimaanlage	40A
11.	Scheinwerferwaschanlage	20A
12.	Stromversorgung beheizbare Heckscheibe	30A
13.	Anlasserrelais	30A
14.	Anhängeranschluss (Zubehör)	40A
15.	Nicht verwendet
16.	Kanal für Audiosystem	30A
17.	Scheibenwischer	30A

Nummer	Beschreibung	Ampere [A]
18.	Stromversorgung zum Sicherungskasten in der Kabine	40A
19.	Nicht verwendet
20.	Hupe	15A
21.	Nicht verwendet
22.	Nicht verwendet
23.	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10 A
24.	Nicht verwendet
25.	Nicht verwendet
26.	Zündung	15A
27.	Klimakompressor	10 A
28.	Nicht verwendet
29.	Nebelscheinwerfer vorne (Option)	15A
30.	Nicht verwendet
31.	Nicht verwendet
32.	Kraftstoffeinspritzdüsen	10 A
33.	Beheizter Sauerstoffsensor, Vakuumpumpe	20A
34.	Zündung; Klimaanlagendrucksensor.	10 A
35.	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölabscheider; Tank; Luftmassenmesser.	15A
36.	Motorsteuergerät (ECM); Drosselklappensensor.	10 A

• Die Sicherungen 1–18 sind Relais/automatische Schalter und dürfen nur von einem autorisierten Volvo-Servicetechniker entfernt oder ersetzt werden.
• Die Sicherungen 19–36 können bei Bedarf jederzeit ersetzt werden.

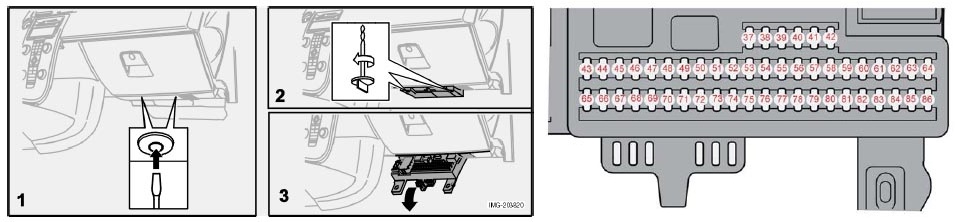

Kabine

Sicherungsbelegung in der Kabine (2011)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
–	Sicherung 37-42, nicht verwendet	–
43.	Audiosystem; Bluetooth; Volvo Navigationssystem (Option).	15A
44.	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10 A
45.	12 V Steckdose im Fond	15A
46.	Beleuchtung – Handschuhfach, Armaturenbrett und Fußraum	5A
47.	Innenbeleuchtung	5A
48.	Heckscheibenwischer und -waschanlage	15A
49.	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).	10 A
50.	Nicht verwendet
51.	AWD; Kraftstofffilterrelais.	10 A
52.	Getriebesteuergerät (TCM); ABS.	5A
53.	Servolenkung	10 A
54.	Einparkhilfe (Option); Aktive Scheinwerfer (Option).	10 A
55.	Nicht verwendet
56.	Volvo Keyless-Schlüsselmodul Navigationssystem; Sirenensteuergerät.	10 A
57.	On-Board-Diagnosesteckdose; Bremslichtschalter.	15A
58.	Rechter Abblendscheinwerfer; Relais für Zusatzscheinwerfer.	7,5A
59.	Linker Abblendscheinwerfer	7,5A
60.	Beheizter Fahrersitz (Option)	15A
61.	Beheizter Beifahrersitz (Option)	15A
62.	Schiebedach (Option)	20A
63.	Elektrisches Fenster und Türverriegelung – rechte hintere Tür	20A

Nummer	Beschreibung	Ampere [A]
64.	Sirius Satellitenradio (Option)	5A
65.	Audiosystem	5A
66.	Audiosystem-Steuergerät (ICM); Klimaanlage.	10 A
67.	Nicht verwendet
68.	Tempomat	5A
69.	Klimaanlage, Regensensor (Option); BUS-Taste (Option).	5A
70.	Nicht verwendet
71.	Nicht verwendet
72.	Nicht verwendet
73.	Schiebedach; Vordere Deckenbeleuchtung; Automatisch abblendender Rückspiegel (Option); Gurtanlegeerinnerung.	5A
74.	Kraftstoffpumpenrelais	15A
75.	Nicht verwendet
76.	Nicht verwendet
77.	Zubehörsteuergerät (AEM)	15A
78.	Nicht verwendet
79.	Rückfahrlicht	5A
80.	Nicht verwendet
81.	Elektrisches Fenster und Türverriegelung – hintere Tür auf der Fahrerseite	20A
82.	Elektrisches Fenster – vordere Tür auf der Beifahrerseite	25A
83.	Elektrisches Fenster und Türverriegelung – vordere Tür auf der Fahrerseite	25A
84.	Elektrischer Beifahrersitz	25A
85.	Elektrischer Fahrersitz	25A
86.	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5A

2012

Motorraum

Sicherungsbelegung im Motorraum (2012)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1.	Kühlerlüfter	50 A
2.	Servolenkung	80 A
3.	Stromversorgung zum Sicherungskasten im Innenraum	60 A
4.	Stromversorgung zum Sicherungskasten im Innenraum	60 A
5.	PTC-Element; Luftheizung (Option).	80 A
6.	Glühkerzen (DRIVe)	60 A
6.	Glühkerzen (Diesel 5 Zylinder)	70 A
7.	ABS-Pumpe	40 A
8.	ABS-Ventile	20 A
9.	Motorfunktionen	30 A
10.	Lüfter	40 A
11.	Scheinwerferwaschanlage	20 A
12.	Beheizte Heckscheibe	30 A
13.	Zylindermagnet; Anlassermotor.	30 A
14.	Anhängerverkabelung (Option)	40 A
15.	Reserve	–
16.	Infotainmentsystem	30 A
17.	Scheibenwischer	30 A

Nummer	Beschreibung	Ampere [A]
18.	Stromversorgung zum Sicherungspanel im Innenraum	40 A
19.	Reserve	–
20.	Hupe	15 A
21.	Zusatzheizung für Kraftstoff; Innenraumheizung (Option).	20 A
22.	Reserve	–
23.	Motorsteuergerät (Benzin 5 Zylinder); Getriebesteuergerät (5 Zylinder).	10 A
23.	Getriebesteuergerät (4 Zylinder)	15 A
24.	Beheizter Kraftstofffilter (Diesel 5 Zylinder); PTC-Element; Ölabscheider (Diesel 5 Zylinder).	20 A
25.	Zentrales Elektronikmodul (CEM) (Start/Stop)	10 A
26.	Zündung	15 A
27.	Klimakompressor	10 A
28.	Reserve	–
29.	Nebelscheinwerfer vorne; Tagfahrlicht (DRL) (Option).	15 A
30.	Kühlmittelpumpe (Start/Stop)	10 A
31.	Spannungsregler; Lichtmaschine (Benzin 4 Zylinder).	10 A
32.	Injektoren (Benzin 5 Zylinder); Turbolader-Steuerventil (Diesel 5 Zylinder); Ölstandsensor (Diesel 5 Zylinder); Steuerventil; Kraftstoffstrom (DRIVe); Luftmassenstromsensor (DRIVe); Turbolader-Steuermotor (DRIVe).	10 A
33.	Vakuumpumpe (Benzin 5 Zylinder); Relaisspule, Relais; Vakuumpumpe (Benzin 5 Zylinder); Motorsteuergerät (Diesel 5 Zylinder); Beheizter Kraftstofffilter (DRIVe).	20 A
34.	Zündspulen (Benzin); Druckschalter, Klimaanlage (5 Zylinder); Steuergerät, Glühkerzen (Diesel 5 Zylinder); EGR-Emissionssteuerung (Diesel 5 Zylinder); Kraftstoffpumpe (DRIVe), Lambdasonde (DRIVe); Motorsteuergerät (Start/Stop); Relaisspulen; Start/Stop-Relais.	10 A
35.	Relaisspule; Klimaanlage, PTC-Element; Ölsammler (Benzin 5 Zylinder); Luftmassenstrom (Benzin 5 Zylinder); Turbo-Steuerventil (Benzin 5 Zylinder); Elektromagnete, variable Ventilsteuerung (Benzin 5 Zylinder); Injektoren (Benzin 2,0 l); EVAP-Ventil (Benzin 2,0 l); Ventil, Kraftstoff-Luft-Gemisch (Benzin 2,0 l); Steuerventil, Kraftstoffdruck (Diesel 5 Zylinder); Motorsteuergerät (Diesel 5 Zylinder); EGR-Motor (DRIVe).	15 A
36.	Motorsteuergerät (Benzin, DRIVe); Gaspedalstellungssensor (Diesel 5 Zylinder); Lambdasonde (Diesel 5 Zylinder).	10 A

• Die Sicherungen 1–18 sind Relais/automatische Schalter und dürfen nur von einem autorisierten Volvo-Servicetechniker entfernt oder ausgetauscht werden.
• Die Sicherungen 19–36 können bei Bedarf jederzeit ausgetauscht werden.

Innenraum

Sicherungsbelegung im Innenraum (2012)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
43.	Telematik (Option); Audiosystem; RTI (Option); Bluetooth (Option).	15 A
44.	SRS-System; Motorsteuergerät (5 Zylinder, DRIVe).	10 A
45.	Steckdose, Innenraum	15 A
46.	Innenraum, Handschuhfach und Pfützenbeleuchtung	5 A
47.	Innenbeleuchtung; Fernentriegelungsmechanismus (Option).	5 A
48.	Heckscheibenwischer und -waschanlage	15 A
49.	SRS-System	10 A
50.	Reserve	–
51.	PTC-Element, Luftheizung (Option); Relaisspule; Beheizter Kraftstofffilter (Diesel 5 Zylinder); AWD.	10 A
52.	Getriebesteuergerät; ABS-System.	5 A
53.	Servolenkung	10 A
54.	Einparkhilfe (Option); Xenonlicht (Option).	10 A
55.	Keyless-Steuergerät (Option)	20 A
56.	Fernbedienungsempfänger; Sirene (Option).	10 A
57.	Datenverbindungsstecker (DLC); Bremslichtschalter.	15 A
58.	Rechter Abblendscheinwerfer; Relaisspule, Relais, Zusatzscheinwerfer (Option).	7,5 A
59.	Linker Abblendscheinwerfer	7,5 A
60.	Sitzheizung (Fahrerseite)	15 A
61.	Sitzheizung (Beifahrerseite)	15 A
62.	Schiebedach (Option)	20 A
63.	Stromversorgung für rechte hintere Tür	20 A

Nummer	Beschreibung	Ampere [A]
64.	Reserve	–
65.	Audio; Infotainment.	5 A
66.	Audio; Infotainment; Klimaanlage.	10 A
67.	Reserve	–
68.	Tempomat	5 A
69.	Klimaanlage; Regensensor; BUS-Tasten (Option); Einparkhilfe (Option), DRIVe.	5 A
70.	Reserve	–
71.	Reserve	–
72.	Reserve	–
73.	Schiebedach (Option); Dachkonsole für Innenbeleuchtung; Gurtanlegeerinnerung für hintere Sicherheitsgurte; Innenspiegel automatisch abblendend (Option).	5 A
74.	Kraftstoffpumpe	15 A
75.	Reserve	–
76.	Reserve	–
77.	Ladebuchsenbereich, Steuergerät, Zubehör (Option)	15 A
78.	Reserve	–
79.	Rückfahrlicht; Innenspiegel automatisch abblendend (Signal).	5 A
80.	Reserve	–
81.	Stromversorgung für hintere linke Tür	20 A
82.	Stromversorgung für vordere rechte Tür	25 A
83.	Stromversorgung für vordere linke Tür	25 A
84.	Elektrischer Sitz, Beifahrer	25 A
85.	Elektrischer Sitz, Fahrer	25 A
86.	Innenbeleuchtung; Laderaumbeleuchtung; Elektrische Sitze; Kraftstoffstandanzeige (2.0F).	5 A

Sicherungen für die Start/Stop-Funktion

Befindet sich auf der rechten Seite des Motorraums.

Nummer	Beschreibung	Ampere [A]
11M/1	Motorraum, elektrischer Verteiler	125
11M/2	Sensor, Batterieüberwachung	15
25	Zentrales Elektronikmodul (CEM) (Batterie-Referenzspannung), Dieselmotor	10

Über den Volvo V50 (2004-2012)

Der Volvo V50, produziert von 2004 bis 2012, ist ein kompakter Kombi, der sich durch sein elegantes Design und seine Praktikabilität auszeichnet. Dieses Modell ist beliebt für seine Zuverlässigkeit und Sicherheit, die charakteristische Merkmale der Marke Volvo sind. Der V50 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit einem Fokus auf hochwertige Materialien und moderne Technologien, was ihn zu einer idealen Wahl für Familien und Einzelpersonen macht, die ein zuverlässiges und stilvolles Fahrzeug suchen.

Sicherungsplan Volvo V50

Diese Seite zeigt den Sicherungsplan für den Volvo V50, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei einem typischen Volvo V50-Modell befindet sich der Sicherungskasten im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer ist im Motorraum untergebracht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
