Volvo C40 (2021-…) – Sicherungskasten
Volvo C40 – Sicherungskastenbelegung
Baujahr: 2021.

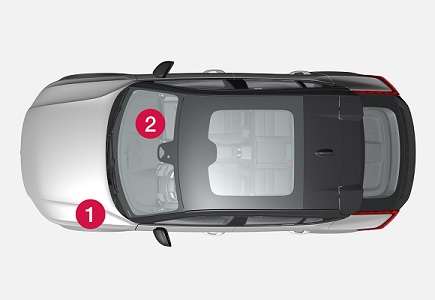

Zigarettenanzünder-Sicherungen (Steckdosen) im Volvo C40 sind die Sicherungen 2 (vorne), 4 (Kofferraum) im Sicherungskasten in der Kabine.

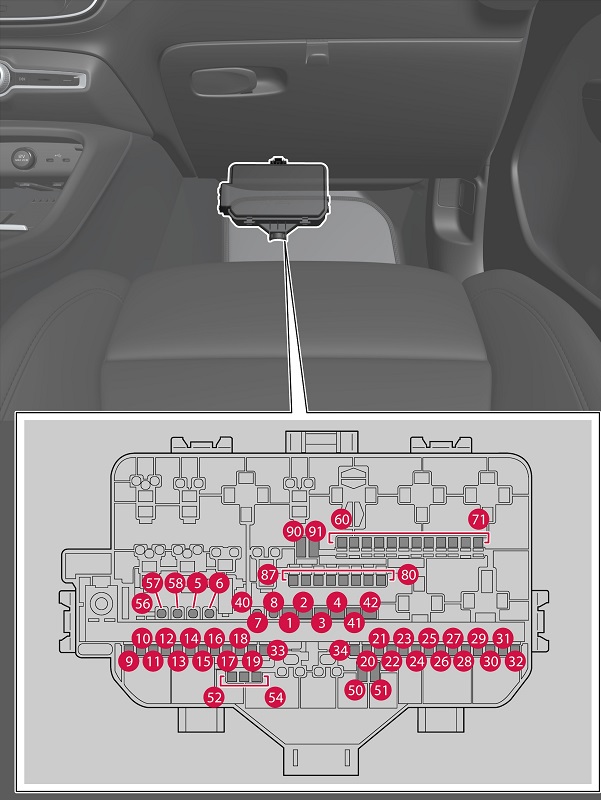

Sicherungen unter dem Handschuhfach
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | Audiogerät (Verstärker) | 40 | MCase (mit Aussparungen) |
| 2 | Elektrisches Modul A | 40 | MCase (mit Aussparungen) |
| 3 | Elektrisches Modul B | 40 | MCase (mit Aussparungen) |
| 4 | Gebläse, Klimaanlage, vorne | 40 | MCase (mit Aussparungen) |
| 5 | Elektrische Tür | 25 | MCase |
| 6 | Elektrisch verstellbarer Sitz, links | 20 | MCase |
| 7 | Elektrisch verstellbarer Sitz, rechts | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Türmodul, hinten rechts | 20 | Micro |
| 10 | Türmodul, hinten links | 20 | Micro |
| 11 | Türmodul, vorne links | 20 | Micro |
| 12 | Rückleuchten | 15 | Micro |
| 13 | Türmodul, vorne rechts | 20 | Micro |
| 14 | Sitzheizung, hinten | 15 | Micro |
| 15 | Sicherheitsmodul (ASDM)
Wechselrichter, Elektromotoren hinten |
5 | Micro |
| 16 | Berechnungsmodul | 5 | Micro |
| 17 | Strahlungssensor | 5 | Micro |
| 18 | Lenkradsperre | 7,5 | Micro |
| 19 | Steuermodul, Klimaanlage | 7,5 | Micro |
| 20 | Bewegungssensoren im Fahrzeuginnenraum | 5 | Micro |
| 21 | Fahrerdisplay | 5 | Micro |
| 22 | Tastatur, Mittelkonsole | 5 | Micro |
| 23 | Elektronisches Lenkradmodul | 5 | Micro |
| 24 | Elektronisches Getriebemodul
Feststellbremse |
5 | Micro |
| 25 | Mittleres Display | 5 | Micro |
| 26 | Steuermodul für Fahrzeug-Internetkonnektivität;
Steuermodul für Connect-System. |
5 | Micro |
| 27 | Antennenmodul (TCAM) | 5 | Micro |
| 28 | Relaisspulen | 5 | Micro |
| 29 | Öffnen der Kofferraumklappe/Heckklappe durch Fußbewegung | 5 | Micro |
| 30 | Steuermodul, Infotainmentsystem | 15 | Micro |
| 31 | Diagnosegerät | 10 | Micro |
| 32 | Alkohol-Wegfahrsperre | 5 | Micro |
| 33 | Kopfstützenentriegelung, hinten links | 15 | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 34 | Kopfstützenentriegelung, hinten rechts | 15 | Micro |
| 40 | Heckscheibenheizung | 30 | MCase |
| 41 | Sicherheitsgurtstraffer, linke Seite | 40 | MCase (mit Aussparungen) |
| 42 | Sicherheitsgurtstraffer, rechte Seite | 40 | MCase (mit Aussparungen) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Kühlmittelpumpe | 7,5 | Micro |
| 53 | Elektronisches Lenkradmodul;
Beheiztes Lenkrad. |
15 | Micro |
| 54 | – | – | Micro |
| 55 | Scheinwerferwaschanlage | 25 | MCase |
| 56 | Scheibenwaschanlage vorne und hinten | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Sicherheitsgurtstraffer | 5 | Micro |
| 64 | Toter-Winkel-Informationssystem (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Radar-Steuermodul, vorne | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Sicherungsvorbereitung, spezielle Federung | 5 | Micro |
| 71 | Kollisionsmodul (SRS) | 5 | Micro |
| 80 | Heckscheibenwischer | 15 | Micro |
| 81 | Blinker in der Dachkonsole (SRS);
Aktivierung des elektronischen Getriebemoduls; 360°-Parkkamera. |
5 | Micro |
| 82 | Dachkonsole;
Panoramadach. |
20 | Micro |
| 83 | Innenbeleuchtungsschalter;
Abblendung, Innenspiegel; Regen- und Lichtsensoren; Bedienfelder, hintere Türen und Kofferraum; Transponder für Mautfunktionen. |
7,5 | Micro |
| 84 | Platine für kabelloses Laden | 5 | Micro |
| 85 | Frontkamera | 5 | Micro |
| 86 | Alkohol-Wegfahrsperre | 5 | Micro |
| 87 | USB-Buchse | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

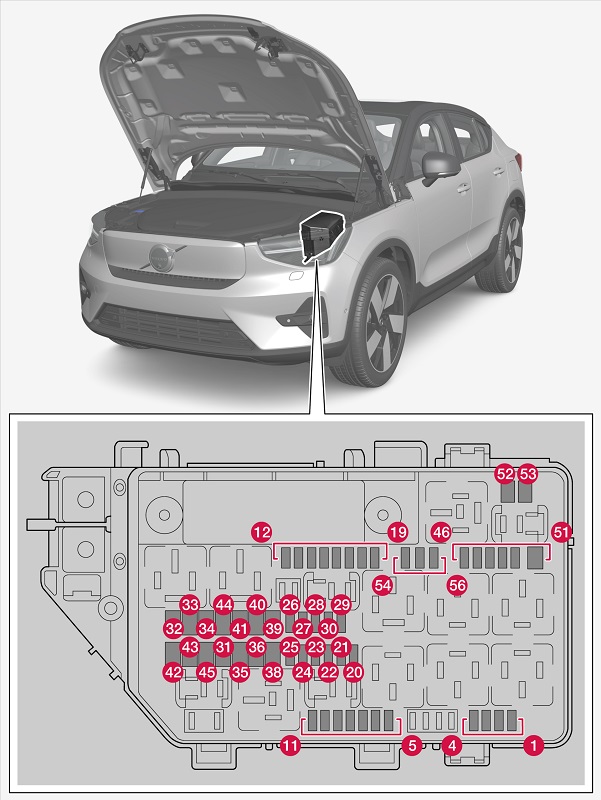

Sicherungen unter der Motorhaube
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | Typ |
| 1 | Zwei USB-Buchsen, Konsole zwischen den Sitzen, hinten | 7,5 | Micro |
| 2 | Bei 12 V, vorne | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Bei elektrischem 12 V im Kofferraum | 15 | Micro |
| 5 | Motorsteuergerät (ECM) | 10 | Micro |
| 6 | Ventilgruppe Motorkühlung | 15 | Micro |
| 7 | Batteriekühlventil | 5 | Micro |
| 8 | Steuermodul, Spoilerabdeckung;
Steuermodul, Kühlerabdeckung. |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Scheinwerfer, rechts | 20 | Micro |
| 13 | Scheinwerfer, links | 20 | Micro |
| 14 | Kollisionsmodul (SRS) | 5 | Micro |
| 15 | Gaspedalsensor | 5 | Micro |
| 16 | Funktionen, die bei eingeschaltetem elektrischen System des Fahrzeugs mit Strom versorgt werden:
Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, zentrales Elektronikmodul, Bremssteuergerät |
5 | Micro |
| 17 | Externes Audiomodul | 5 | Micro |
| 18 | Alkohol-Wegfahrsperre | 5 | Micro |
| 19 | Rückleuchten | 10 | Micro |
| 20 | Interne Relaisspulen | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Bremspedalsensor | 5 | Micro |
| 23 | Berechnungsmodul | 5 | Micro |
| 24 | Steuermodul, Hochvoltbatterie | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Motorsteuergerät (ECM) | 5 | Micro |
| 27 | Lademodul | 15 | Micro |
| Nummer | Beschreibung | Ampere [A] | Typ |
|---|---|---|---|
| 28 | Elektromotor-Wandler vorne | 5 | Micro |
| 29 | Hupsignal (Hupe) | 20 | Micro |
| 30 | Alarmsirene | 5 | Micro |
| 31 | Frontscheibenwischer | 30 | MCase |
| 32 | – | – | MCase (mit Aussparungen) |
| 33 | – | – | MCase (mit Aussparungen) |
| 34 | – | – | MCase (mit Aussparungen) |
| 35 | Bremssteuergerät | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Scheinwerfer | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Steuermodul Anhängerkupplung | 25 | MCase |
| 42 | Steuermodul Anhängerkupplung | 40 | MCase (mit Aussparungen) |
| 43 | – | – | MCase (mit Aussparungen) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (mit Aussparungen) |
| 46 | Externer Wärmetauscher | 5 | Micro |
| 47 | Steuermodul, Klimakompressor;
Steuermodul, Hochvolt-Heizung; Steuermodul, elektrisches Expansionsventil; Überwachungsmodul. |
5 | Micro |
| 48 | Steuermodul, Hochvoltbatterie;
Wandler, Elektromotor vorne und hinten. |
15 | Micro |
| 49 | Kühlmittelpumpe, Hochvoltbatterie | 20 | Micro |
| 50 | Kühlmittelpumpe, elektrisches Antriebssystem | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Frontscheibenheizung, rechte Seite | 40 | MCase (mit Aussparungen) |
| 53 | Frontscheibenheizung, linke Seite | 40 | MCase (mit Aussparungen) |
| 54 | – | – | Micro |
| 55 | Scheinwerfer, links | 20 | Micro |
| 56 | Scheinwerfer, rechts | 20 | Micro |
Über Volvo C40 (2021-…)
Der Volvo C40 ist ein modernes Elektro-SUV, das 2021 debütierte und Teil der Markenstrategie ist, auf vollelektrische Fahrzeuge umzusteigen. Dieses Modell zeichnet sich durch ein elegantes Design mit aerodynamischen Linien und der für Volvo typischen Beleuchtung aus. Der C40 bietet einen leistungsstarken Elektroantrieb mit einer Reichweite, die sowohl für den täglichen Gebrauch als auch für längere Fahrten geeignet ist. Der Innenraum des Fahrzeugs ist mit den neuesten Technologien ausgestattet, einschließlich eines fortschrittlichen Infotainmentsystems, das in Google-Dienste integriert ist. Komfort und Sicherheit sind auf hohem Niveau, was für Volvo Priorität hat.
Sicherungskastenbelegung Volvo C40
Diese Seite zeigt die Sicherungskastenbelegung für den Volvo C40, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und im Fahrzeuginnenraum, meist unter dem Armaturenbrett. Die Schemata zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
