Volvo V70 (1998-2016) – Sicherungskasten

Volvo V70 I (1998) – Sicherungskastenbelegung

Baujahr: 1998.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Volvo V70 (1998) ist die Sicherung (?) im Sicherungskasten

Relais-/Hauptsicherungskasten

Relais

Position	Beschreibung
15	Systemrelais
16	Luftpumpenrelais
17	Starten
18	Klimaanlage

Sicherungen im Relais-/Sicherungskasten (Hauptsystemsicherungen)

Nr	Beschreibung	Amp [A]
1	Elektrischer Kühlerventilator	60
2	Zusätzliche Sicherungen im Sicherungskasten	50
3	Starten, Luftpumpe	50
4	ABS	50
5	Scheinwerfer	50
6	Zusätzliche Sicherungen im Sicherungskasten	60
7	Zusätzliche Sicherungen im Sicherungskasten	60
8	Steuergeräte – Motor, Automatikgetriebe	60
9	–	–
10	Zündschlüssel, Steuergeräte – Motor/Automatikgetriebe	10
11	Kraftstoffeinspritzdüsen	10
12	Kraftstoffpumpe	20
13	Steuergerät – Automatikgetriebe	10
14	Klimaanlagenrelais	10
Einige der genannten Geräte/Systeme sind möglicherweise nur in bestimmten Modellen verfügbar.

Sicherungen

Nr.	Beschreibung	Amp [A]
1	–	–
2	Zentralverriegelung, Fahrmodusschalter (Aut. Trans.)	10
3	ABS	10
4	Wegfahrsperre (nur Kanada)	10
5	Klimaanlagen, OBDII-Bordcomputerdiagnose	15
6	–	–
7	Audiosystem	15
8	Wegfahrsperre (nur Kanada), Bordcomputer, Lichtschalter	15
9	Beheizte Rücksitze (ausgewählte Modelle)	20
10	Zündschlüssel	15
11	Bremslichter	10
12	–	–
13	Warnblinkanlage; Frontscheinwerfer; Zentralverriegelung per Fernbedienung.	15
14	Heckscheiben- und Seitenspiegelheizung	30
15	Zusatzleuchten; Türöffnungswarnleuchten; Kofferraum-, Laderaumbeleuchtung; Gurtanlegeerinnerung; Handschuhfachbeleuchtung.	10
16	Antenne; Anhängersteckdose; Zubehör.	30
17	Nebelscheinwerfer vorne	20
18	Schlüsselerinnerung	10
19	Linker Abblendlichtscheinwerfer	15
20	Rechter Abblendlichtscheinwerfer; Abblendlichtkontrollleuchte.	15

21	Fernlichtscheinwerfer links	15
22	Fernlichtscheinwerfer rechts	15
23	Positionsleuchten vorne und hinten links; Rücklicht links; Kennzeichenbeleuchtung.	10
24	Positionsleuchten vorne und hinten rechts; Rücklicht rechts	10
25	Nebelschlussleuchte; Nebelschlussleuchtenkontrollleuchte.	10
26	Scheinwerferschalter	15
27	Rückfahrlichter; Blinker.	15
28	Sitzheizung – vorne, hinten (einige Modelle)	25
29	Beheizbare Heckscheibe; Getriebesperre; Sicherheitsgurt-Erinnerung; Tempomat; beheizbare Seitenspiegel; Glühlampenwarnsensor.	10
30	–	–
31	Klimaanlagen mit Kabinenlüfter.	25
32	Audiosystem	10
33	Heckklappenwischer/Waschanlage	15
34	Scheibenwischer, Scheibenwaschanlage; Hupe.	25
35	Instrumentenbeleuchtung; Zubehör; elektrisches Dach.	10
36	Stromversorgung hinten; elektrisches Dach.	15
37	Elektrische Fensterheber, elektrisches Dach	AUT/CB**
38	–	–
39	Elektrischer Sitz (Fahrerseite)	AUT/CB**
40	Elektrischer Sitz (Beifahrerseite)	AUT/CB**
* Einige der genannten Geräte/Systeme sind möglicherweise nur in bestimmten Modellen verfügbar. ** Dies ist ein automatischer Schalter, der sich im Sicherungskasten befindet und normalerweise keinen Austausch erfordert.

Volvo V70 – Sicherungsbelegung

Baujahr: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2006, 2007.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Volvo V70 ist die Sicherung Nr. 13 (2000-2004) im Innenraum und die Sicherung Nr. 11 (2005-2007) im Innenraum (hinter der Abdeckung).

Die 12V-Steckdose im Kofferraum entspricht den Sicherungen Nr. 7 (2000-2004) und Nr. 8 (2005-2007) im Sicherungsplan des Laderaums.

2000–2004

Sicherungen im Innenraum

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Abblendlichtscheinwerfer links	10 A
2	Abblendlichtscheinwerfer rechts	10 A
3	Abblendlichtscheinwerfer	15A
4	Fernlichtscheinwerfer	20A
5	Elektrisch verstellbarer Fahrersitz	30A
6	Elektrisch verstellbarer Beifahrersitz	30A
7	Beheizter Vordersitz – links	15A
8	Beheizter Vordersitz – rechts	15A
9	ABS	5A
10	Fernlichtscheinwerfer links	15A
11	Fernlichtscheinwerfer rechts	15A
12	Scheinwerferwischer	15A
13	12 V Steckdose	20A
14	Elektrisch verstellbarer Beifahrersitz	5A
15	Audiosystem	5A
16	Audiosystem	20A
17	Radioverstärker	30A
18	Nebelscheinwerfer vorne	15A

Nummer	Beschreibung	Ampere [A]
19	VNS-Display (Option)	15A
20	Transportschalter	15A
21	Übertragungsmodul	10 A
22	Blinker	20A
23	Scheinwerferschaltermodul; Modul für elektrische Anschlüsse; Klimaanlage; Integrierte Diagnoseschnittstelle; Lenkradsteuerungsmodule.	5A
24	Relais für erweiterten Kanal X: Klimaanlage; Elektrisch verstellbarer Fahrersitz; Getriebe.	10 A
25	Zündung; Anlasserrelais.	10 A
26	Steuergerät – Klimaanlagenlüfter	30A
27	Zentralverriegelung; Elektrische Fensterheber	15A
28	Elektrisches Schiebedach; Türbeleuchtung; Kosmetikspiegelbeleuchtung	10 A
29	Telefon (Option)	10 A
30	Positionsleuchten vorne und hinten links	10 A
31	Positionsleuchten vorne und hinten rechts; Kennzeichenbeleuchtung.	10 A
32	Zentrales Elektromodul; Innenbeleuchtung bei geöffneten Türen Servotitan.	10 A
33	Kraftstoffpumpe	15A
34	Elektrisches Schiebedach	15A
35	Enteiser; Beleuchtung; Seitenspiegel; Zentralverriegelung; Elektrische Fensterheber – vorne links.	25A
36	Enteiser; Beleuchtung; Seitenspiegel; Zentralverriegelung; Elektrische Fensterheber – vorne rechts.	25A
37	Elektrische Fensterheber – hintere Türen	30A
38	Alarmsirene	5A

Sicherungen im Motorraum

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Zubehör	25A
2	Zusatzleuchten (Option)	15A
3	–
4	Lambdasonden	20A
5	Belüfteter Fahrgestellheizer; Elektromagnetische Ventile.	15A
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15A
7	Drosselklappenmodul	10 A
8	Klimakompressor; Gaspedalstellungssensor.	10 A
9	Hupe	15A
10	Heckklappenwischer	10 A
11	Klimakompressor; Zündspulen	20A

Nummer	Beschreibung	Ampere [A]
12	Bremslichtschalter	5A
13	Scheibenwischer	25A
14	ABS	30A
15	–
16	Scheiben- und Scheinwerferwaschanlage	15A
17	Nebelscheinwerfer	15A
18	Fernlicht	20A
19	ABS	30A
20	–
21	–
22	Anlassermotor	25A
23	Motorsteuergerät	5A
24	–

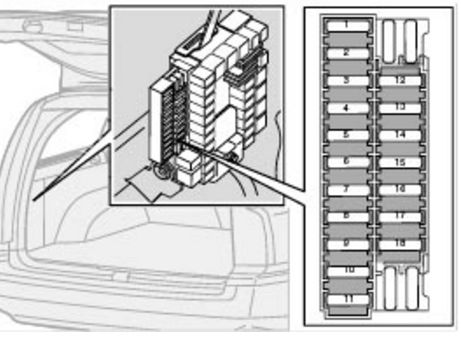

Sicherungen im Kofferraum/Gepäckraum

Nummer	Beschreibung	Ampere [A]
1	Elektrisches Modul hinten; Fahrgastraumbeleuchtung.	10 A
2	Nebelschlussleuchte	10 A
3	Bremslichter	15A
4	Rückfahrlichter	10 A
5	Heckscheibenheizung; Relais 151.	5A
6	Heckklappenöffnung; Heckklappenentriegelung.	10 A
7	Zusatzsteckdose 12 V im Fahrgastraum (Option)	15A
8	Zentralverriegelung: hintere Türen, Tankklappe	15A
9	Anhänger (30)	15A
10	CD-Wechsler; CD-ROM; VNS; Antenne.	10 A
11	Elektrisches Modul – Zubehör	15A
12	Heckklappenwischer	15A
13	Diffusor Fahrgastraum – Subwoofer (Option)	15A
14	–
15	Anhänger (15)	20A
16	–
17	–
18	–

2005–2007

Sicherungen im Innenraum, am Armaturenbrettrand

Nummer	Beschreibung	Ampere [A]
1	Elektrischer Fahrersitz (Option)	25A
2	Elektrisch verstellbarer Beifahrersitz (Option)	25A
3	Lüfter der Klimaanlage	30A
4	Steuergerät – Beifahrertür vorne	25A
5	Steuergerät – Fahrertür	25A
6	Deckenbeleuchtung; Oberes elektrisches Steuermodul.	10 A
7	Schiebedach (Option)	15A
8	Zündung; SRS-System; Motorsteuergerät; Wegfahrsperre.	7,5A
9	Bordsystemdiagnose; Scheinwerferschalter; Lenkwinkelsensor; Lenkradsteuergerät.	5A
10	Audiosystem	20A
11	Audiosystemverstärker	30A
12	Navigationssystem-Display (Option)	10 A
13 und 38	Leere Steckdosen

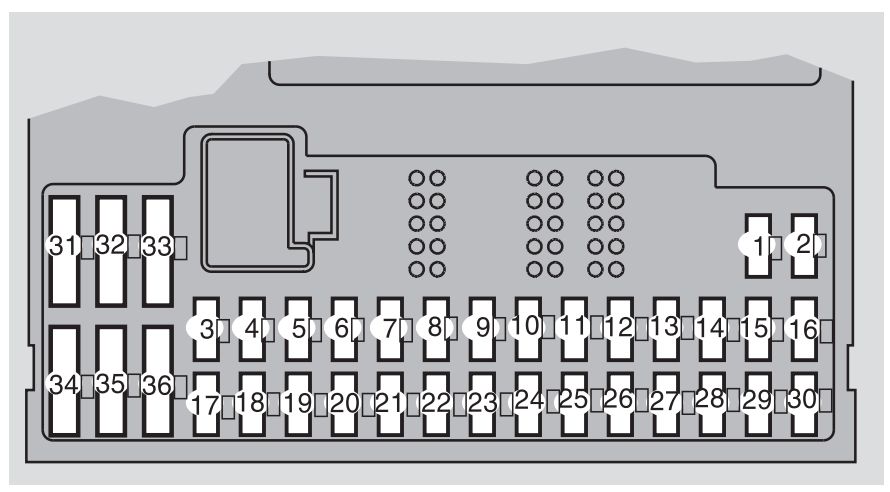

Sicherungen im Innenraum hinter der Kunststoffabdeckung

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Beheizter Beifahrersitz (Option)	15A
2	Beheizter Fahrersitz (Option)	15A
3	Hupe	15A
4	–
5	–
6	–
7	–
8	Alarmsirene	5A
9	Stromversorgung Bremslichtschalter	5A
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option); Benutzergewichtssensor (nur US-Modelle).	10 A
11	12 V Steckdose – Vorder- und Rücksitze	15A
12	–
13	–
14	Scheinwerferwischer (V70 R)	15A
15	ABS; STC/DSTC.	5A
16	Servolenkung; Bi-Xenon-Scheinwerfer (Option).	10 A
17	Nebelscheinwerfer vorne Fahrerseite (Option)	7,5A

Nummer	Beschreibung	Ampere [A]
18	Nebelscheinwerfer vorne Beifahrerseite (Option)	7,5A
19	–
20	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10 A
22	Fernlichtscheinwerfer Fahrerseite	10 A
23	Fernlichtscheinwerfer Beifahrerseite	10 A
24	–
25	–
26	–
27	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5A
29	–
30	–
31	–
32	–
33	Vakuumpumpe	20A
34	Waschpumpe – Scheinwerferbürsten (V70 R)	15A
35	–
36	–

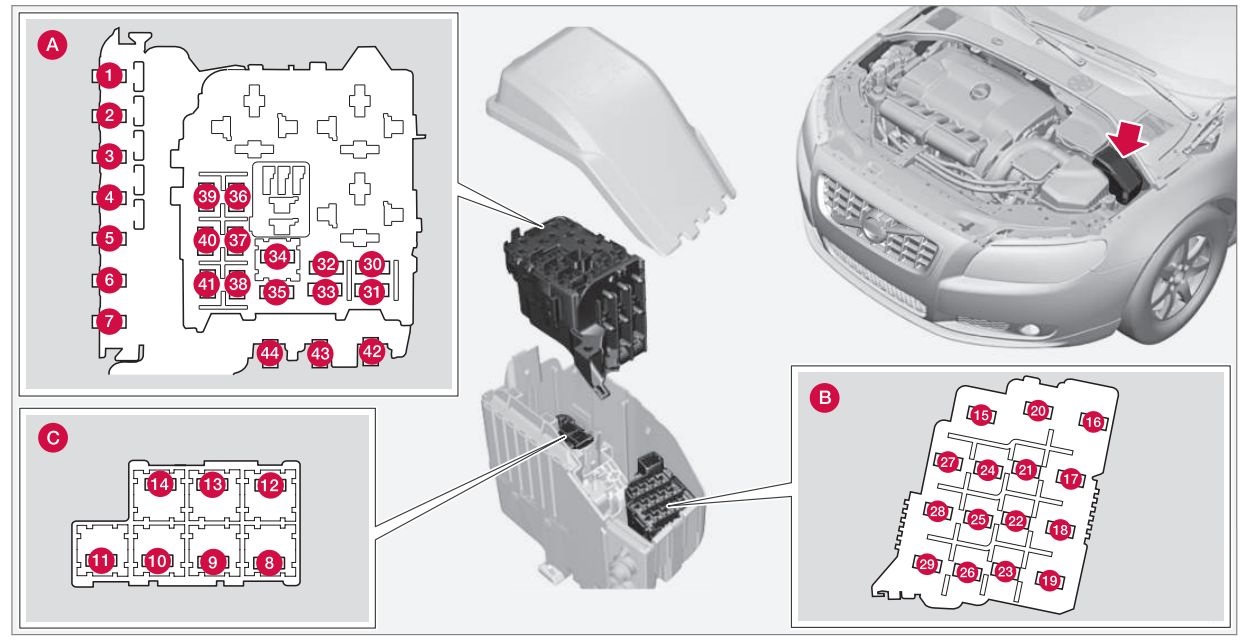

Sicherungen im Motorraum

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	–
2	Zusatzleuchten (Option)	20A
3	Drosselklappenmodul (Modelle ohne Turbolader)	10 A
4	Lambdasonden	20A
5	Belüfteter Blockheizer; Elektromagnetische Ventile; Überwachung der Tankdichtheit.	10 A
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15A
7	–
8	Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.	10 A
9	–
10	–
11	Zündspulen	20A

Nummer	Beschreibung	Ampere [A]
12	–
13	Bürsten	25A
14	ABS	30A
15	Scheinwerferwaschdüsen (einige Modelle)	35A
16	–
17	Abblendlichtscheinwerfer Fahrerseite	20A
18	Positionsleuchten vorne	15A
19	ABS	30A
20	Abblendlichtscheinwerfer Beifahrerseite	20A
21	Kraftstoffpumpe	15A
22	Anlassermotor	35A
23	Motorsteuergerät; Motorrelais	10 A
24	–

Sicherungen im Kofferraum/Gepäckraum

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Rückfahrlichter	10 A
2	Positionslichter; Nebelscheinwerfer; Kofferraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20A
3	Zubehör-Steuermodul	15A
4	–
5	Elektronisches Modul hinten	10 A
6	CD-Wechsler (Option); Navigationssystem (Option)	7,5A
7	Anhängerverkabelung (30-polig)	15A
8	12 V Steckdose – Kofferraum	15A
9	Beifahrerseitige Hintertür – elektrische Fensterheber-Deaktivierungsfunktion	20A
10	Fahrerseitige Hintertür – elektrische Fensterheber; elektrische Fensterheber-Deaktivierungsfunktion.	20A
11	–
12	–
13	–
14	Subwoofer (Option)	15A
15	–
16	–
17	Audio-Zubehör	5A
18	–

Nummer	Beschreibung	Ampere [A]
19	Heckklappenwischer	15A
20	Anhängerverkabelung (15-polig)	20A
21	–
22	–
23	Allradantrieb	7,5A
24	Four-C-Fahrwerkssystem (Option)	15A
25	–
26	Parkassistent (Option)	5A
27	Hauptsicherung: Anhängerverkabelung; Four C; Parkassistent; Allradantrieb.	30A
28	Zentralverriegelung	15A
29	Beleuchtung linke Seite: Positionslichter; Blinker	25A
30	Seitenbeleuchtung rechte Seite: Positionslichter; Bremslichter; Nebelscheinwerfer; Blinker.	25A
31	Hauptsicherung: Sicherungen 37 und 38	40A
32	–
33	–
34	–
35	–
36	–
37	Beheizbare Heckscheibe	20A
38	Beheizbare Heckscheibe	20A

Diese Informationen beziehen sich auf die folgenden Modelljahre:

– Volvo V70 2.4T 200 PS B5244T3, hergestellt in den Jahren 2000, 2001, 2002 und 2003;
– Volvo V70 2.4 T5 260 PS B5244T4, hergestellt in den Jahren 2004 und 2005;
– Volvo V70 2.4 T5 260 PS B5244T5, hergestellt in den Jahren 2004, 2005, 2006 und 2007;
– Volvo V70 2.4i 170 PS B5244S, hergestellt in den Jahren 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 und 2008;
– Volvo V70 2.4 140 PS B5244S2, hergestellt in den Jahren 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 und 2008;
– Volvo V70 2.3 T5 250 PS B5234T3, hergestellt in den Jahren 2000, 2001, 2002, 2003 und 2004;
– Volvo V70 2.3T 200 PS B5234T7, hergestellt in den Jahren 2000, 2001, 2002, 2003 und 2004;
– Volvo V70 2.0T 180 PS B5204T5, hergestellt in den Jahren 2000, 2001, 2002, 2003, 2004, 2005, 2006 und 2007;
– Volvo V70 2.5T 210 PS B5254T2, hergestellt in den Jahren 2003, 2004, 2005, 2006, 2007 und 2008;
– Volvo V70 R – 2.5 Turbo 300 PS B5254T4, hergestellt in den Jahren 2003, 2004, 2005, 2006 und 2007;
– Volvo V70 2.4 Bi-Fuel CNG 140 PS B5244SG, hergestellt in den Jahren 2001, 2002, 2003, 2004, 2005, 2006, 2007 und 2008;
– Volvo V70 2.4 Bi-Fuel LPG 140 PS B5244SG2, hergestellt in den Jahren 2001, 2002, 2003, 2004 und 2005;
– Volvo V70 2.5D 140 PS D5252T MSA1.8, hergestellt in den Jahren 2000 und 2001;
– Volvo V70 D5 163 PS D5244T, hergestellt in den Jahren 2000, 2001, 2002, 2003, 2004, 2005 und 2006;
– Volvo V70 2.4D 130 PS D5244T2, hergestellt in den Jahren 2001, 2002, 2003, 2004, 2005 und 2006;
– Volvo V70 D5 185 PS D5244T3, hergestellt in den Jahren 2003, 2004 und 2005;
– Volvo V70 D5 185 PS D5244T4, hergestellt in den Jahren 2005, 2006 und 2007;
– Volvo V70 2.4D 163 PS D5244T5, hergestellt in den Jahren 2005, 2006, 2007 und 2008;
– Volvo V70 2.4D 122 PS D5244T6, hergestellt in den Jahren 2005, 2006;
– Volvo V70 2.4D 126 PS D5244T7, hergestellt in den Jahren 2005, 2006, 2007 und 2008;
– Volvo XC70 D5 163 PS D5244T, hergestellt in den Jahren 2003, 2004, 2005 und 2006;
– Volvo XC70 D5 185 PS D5244T4, hergestellt in den Jahren 2006 und 2007;
– Volvo XC70 2.3T 200 PS B5234T7, hergestellt in den Jahren 2001, 2002, 2003 und 2004;
– Volvo XC70 2.4T 200 PS B5244T3, hergestellt in den Jahren 2001 und 2002;
– Volvo XC70 2.5T 210 PS B5254T2, hergestellt in den Jahren 2003, 2004, 2005, 2006 und 2007.

Volvo V70 – Sicherungsplan

Baujahr: 2008, 2009, 2010.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo V70 sind die Sicherung Nr. 25 (12 V Steckdose, Vorder- und Rücksitz) im Motorraum und die Sicherung Nr. 6 (12 V Steckdose im Kofferraum) (Modul A).

2008

Motorraum

Sicherungsbelegung im Motorraum (2008)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Sicherung primär CEM KL30A	50
2	Sicherung primär CEM KL30B	50
3	Sicherung primär RJBA KL30	60
4	Sicherung primär RJBB KL30	60
5	Sicherung primär RJBD KL30	50
6	Reserviert
7	PTC-Lufterhitzer (Option)	100
8	Reserviert
9	Scheibenwischer	30
10	Standheizung (Option)	25
11	Lüfter	40
12	Reserviert
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Reserviert
16	Scheinwerfer-Niveauregulierung (Option) (Bi-Xenon aktiv, Bi-Xenon)	10
17	Hauptsicherung CEM	20
18	Radar, ACC-Steuermodul (Option)	5
19	Geschwindigkeitsabhängige Servolenkung	5
20	Motorsteuergerät (ECM); SRS.	10
21	Beheizte Scheibenwischerdüsen	10

Nummer	Beschreibung	Ampere [A]
22	Vakuumpumpe I5T	20
23	Beleuchtung Armaturenbrett	5
24	Beleuchtung	15
25	12 V Steckdose, Vorder- und Rücksitz	15
26	Schiebedach (Option); Dachkonsole/ECC (Option).	10
27	Relais, Motorsicherungskasten	5
28	Zusatzscheinwerfer (Option)	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuergerät Automatikgetriebe (Option)	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen – Diesel mit Vorglühen	20/10
36	Motorsteuergerät (ECM) (Benzin/Diesel)	10/15
37	Einspritzsystem	15
38	Motorventile	10
39	EVAR; Lambdasonde; Einspritzung (Benzin/Diesel).	15/10
40	Motorraumheizung (Benzin 5 Zylinder); Dieselfilterheizung; Motorraumheizung (5 Zylinder Diesel).	20/20
41	Tankleckdiagnose (Option)	5
42	Glühkerzen (Diesel)	70
43	Kühlgebläse	50
44	Kühlgebläse	60

Die Sicherungen 16 —33 und 35 —41 sind vom Typ „MiniFuse“.
Die Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und dürfen nur in einer autorisierten Volvo-Werkstatt ausgetauscht werden.
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur in einer autorisierten Volvo-Werkstatt ausgetauscht werden.

Unter dem Handschuhfach

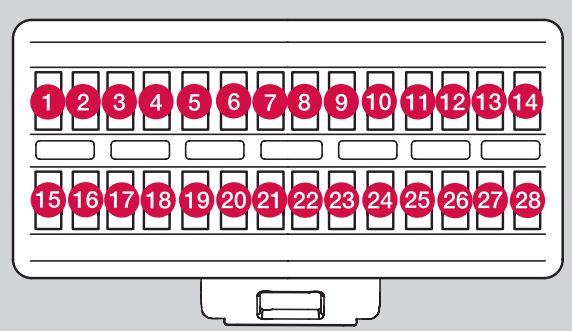

Sicherungsbelegung unter dem Handschuhfach (2008)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Regensensor	5
2	SRS-System	10
3	ABS-Bremsen; Elektrische Feststellbremse.	5
4	Gaspedal (Option); Lufterhitzer (PTC); Sitzheizung (Option).	7,5
5	Reserviert
6	ICM-Display; CD und Radio; RSE-System (Option).	15
7	Steuermodul	7,5
8	Reserviert
9	Hauptdatei	15
10	Schiebedach (Option)	20
11	Rückfahrlichter.	7,5
12	Reserviert
13	Nebelscheinwerfer vorne (Option)	15

Nummer	Beschreibung	Ampere [A]
14	Scheibenwischer vorne	15
15	Adaptiver Tempomat ACC (Option)	10
16	Reserviert
17	Deckenbeleuchtung; Fahrertür-Bedienfeld; Elektrischer Beifahrersitz (Option).	7,5
18	Informationsdisplay	5
19	Elektrischer Fahrersitz (Option)	5
20	Reserviert
21	Schlüsselfunkempfänger; Alarmsensoren.	5
22	Kraftstoffpumpe	20
23	Elektrische Lenkradsperre	20
24	Reserviert
25	Verriegelung: Tankdeckel, Hecktüren	10
26	Warnsirene. ECK	5
27	Start/Stopp-Taste	5
28	Bremslichtschalter	5

Fahrgastraum

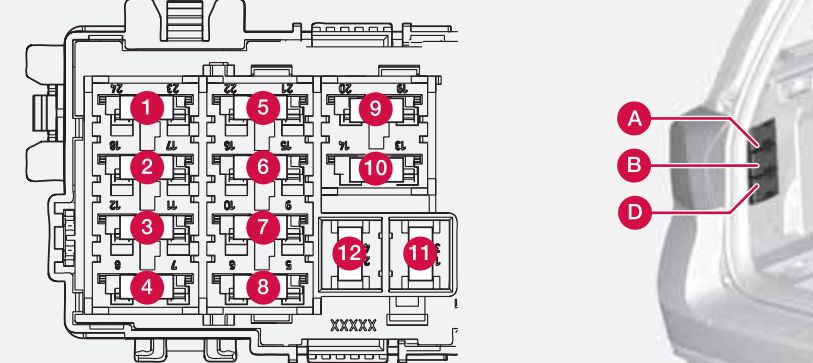

Sicherungsbelegung im Fahrgastraum (2008)

Nummer	Beschreibung	Ampere [A]
	Modul A (schwarz):
1	Bedienfeld, Fahrertür	25
2	Bedienfeld, Beifahrertür	25
3	Bedienfeld, hintere linke Tür	25
4	Bedienfeld, hintere rechte Tür	25
5	Reserviert
6	12 V Steckdose im Kofferraum; Kühlschrank (Option).	15
7	Heckscheibenheizung	30
8	Reserviert
9	Anhängersteckdose 2 (Option)	15
10	Elektrischer Fahrersitz	25
11	Anhängersteckdose 1 (Option)	40
12	POT (automatische Heckklappenöffnung) (Option)	30
	Modul B (weiß):
1	Reserviert
2	Four C Steuermodul (Option)	15
3	Sitzheizung, vorne auf der Fahrerseite (Option)	15

Nummer	Beschreibung	Ampere [A]
4	Sitzheizung, vorne auf der Beifahrerseite (Option)	15
5	Sitzheizung hinten rechts (Option)	15
6	AWD-Steuermodul	10
7	Sitzheizung hinten links (Option)	15
8	Reserviert
9	Elektrischer Beifahrersitz	25
10	Schlüsselloses Zugangssystem (Option)	20
11	Elektrische Feststellbremse (Option) links	30
12	Elektrische Feststellbremse (Option) rechts	30
	Modul D (blau):
1	RTI-Display (Option); Parkkamera (Option).	10
2	Reserviert
3	Subwoofer	25
4	SIRIUS Satellitenradio (Option)	5
5	Audioverstärker (Option)	25
6	Audiosystem	15
7
8-12	Reserviert

2009

Motorraum

Sicherungsbelegung im Motorraum (2009)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Sicherung primär CEM KL30A	50
2	Sicherung primär CEM KL30B	50
3	Sicherung primär RJBA KL30	60
4	Sicherung primär RJBB KL30	60
5	Sicherung primär RJBD KL30	50
6	Reserviert
7	PTC-Lufterhitzer (Option)	100
8	Reserviert
9	Scheibenwischer	30
10	Standheizung (Option)	25
11	Lüfter	40
12	Reserviert
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Reserviert
16	Scheinwerfer-Niveauregulierung (Option) (Bi-Xenon aktiv, Bi-Xenon)	10
17	Hauptsicherung CEM	20
18	Radar; ACC-Steuermodul (Option).	5
19	Geschwindigkeitsabhängige Servolenkung	5
20	Motorsteuergerät (ECM); SRS,	10
21	Beheizte Scheibenwischerdüsen	10
22	Vakuumpumpe I5T	20
23	Beleuchtung Armaturenbrett	5
24	Beleuchtung	15
25	12 V Steckdose, Vorder- und Rücksitz	15
26	Schiebedach (Option); Dachkonsole/ECC (Option).	10

Nummer	Beschreibung	Ampere [A]
27	Relais, Motorsicherungskasten	5
28	Scheinwerfer (Option)	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuergerät Automatikgetriebe (Option)	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
35	Vorglühsystem (5 Zylinder Diesel)	10
35	EGR-Motorkühlsystem; VTC; Bypass (4 Zylinder Diesel).	10
36	Motorsteuergerät (ECM) Ventil Benzin	10
36	Motorsteuergerät (ECM) Ventil Diesel	15
37	Einspritzsystem; Luftmassenmesser.	15
37	Luftmassenmesser (4 Zylinder Diesel)	10
38	Motorventile	10
39	EVAR; Lambdasonde; Einspritzung (Benzin).	15
39	Lambdasonde (4 Zylinder Benzin, 5 Zylinder Diesel)	10
40	Motorraumheizung (Benzin 5 Zylinder)	10
40	Dieselfilterheizung; Motorraumlüftungsheizung (4 Zylinder Diesel).	15
40	Dieselfilterheizung; Motorraumlüftungsheizung (5 Zylinder Diesel).	20
41	Nicht verwendet	5
42	Glühkerzen (4 Zylinder Diesel)	60
42	Glühkerzen (5 Zylinder Diesel)	70
43	Reserviert
44	Kühlgebläse (4-5 Zylinder Benzin, 4 Zylinder Diesel)	60
44	Kühlgebläse (V8, 6 Zylinder Benzin, 5 Zylinder Diesel)	80

Die Sicherungen 16 —33 und 35 —41 sind vom Typ „MiniFuse“.
Die Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und dürfen nur in einer autorisierten Volvo-Werkstatt ausgetauscht werden.
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur in einer autorisierten Volvo-Werkstatt ausgetauscht werden.

Unter dem Handschuhfach

Sicherungsbelegung unter dem Handschuhfach (2009)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Regensensor	5
2	SRS-System	10
3	ABS-Bremsen; Elektrische Feststellbremse.	5
4	Gaspedal (Option); Lufterhitzer (PTC); Sitzheizung (Option).	7,5
5	Reserviert
6	ICM-Display; CD und Radio; RSE-System (Option).	15
7	Steuermodul	7,5
8	Reserviert
9	Hauptdatei	15
10	Schiebedach (Option)	20
11	Rückfahrlichter.	7,5
12	Reserviert
13	Nebelscheinwerfer vorne (Option)	15

Nummer	Beschreibung	Ampere [A]
14	Scheibenwischer der Windschutzscheibe	15
15	Adaptiver Tempomat ACC (Option)	10
16	Reserviert
17	Deckenbeleuchtung; Fahrertür-Bedienfeld; Elektrischer Beifahrersitz (Option).	7,5
18	Informationsdisplay	5
19	Elektrischer Fahrersitz (Option)	5
20	Reserviert
21	Schlüsselfunkempfänger; Alarmsensoren.	5
22	Kraftstoffpumpe	20
23	Elektrische Lenkradsperre	20
24	Reserviert
25	Verriegelung: Tankdeckel, Hecktüren	10
26	Warnsirene; ECK.	5
27	Start/Stopp-Taste	5
28	Bremslichtschalter	5

Laderaum

Sicherungsbelegung im Laderaum (2009)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
	Modul A (schwarz):
1	Bedienfeld, Fahrertür	25
2	Bedienfeld, Beifahrertür	25
3	Bedienfeld, hintere linke Tür	25
4	Bedienfeld, hintere rechte Tür	25
5	Reserviert
6	12 V Steckdose im Kofferraum, Kühlschrank (Option)	15
7	Heckscheibenheizung	30
8	Reserviert
9	Anhängersteckdose 2 (Option)	15
10	Elektrischer Fahrersitz	25
11	Anhängersteckdose 1 (Option)	40
12	Elektrische Heckklappe (Option)	30
	Modul B (weiß):
1	Reserviert
2	Modul für aktive Fahrwerkssteuerung (Option)
3	Beheizter Fahrersitz (Option)

Nummer	Beschreibung	Ampere [A]
4	Beheizter Beifahrersitz (Option)
5	Beheizter Rücksitz, Beifahrerseite (Option)
6	AWD-Steuermodul
7	Beheizter Rücksitz, Fahrerseite (Option)
8
9	Elektrischer Beifahrersitz (Option)	25
10	Schlüsselloser Zugang (Option)	20
11	Elektrische Feststellbremse – Fahrerseite (Option)	30
12	Elektrische Feststellbremse – Beifahrerseite	30
	Modul D (blau):
1	Navigationssystem-Display (Option)	10
2	–
3	Subwoofer (Option)	25
4	SIRIUS Satellitenradio (Option)	5
5	Audioverstärker (Option)	25
6	Audiosystem	15
7
8-12	Reserviert

2010

Motorraum

Sicherungsbelegung im Motorraum (2010)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Schutzschalter	50
2	Schutzschalter	50
3	Schutzschalter	60
4	Schutzschalter	60
5	Schutzschalter	50
6
7
8
9	Scheibenwischer	30
10
11	Klimaanlagenlüfter	40
12
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–
16	Scheinwerfer-Niveauregulierung (Option) (Bi-Xenon aktiv, Bi-Xenon)	10
17	Zentrales Elektromodul	20
18	Radar; ACC-Steuermodul (Option).	5
19	Geschwindigkeitsabhängige Servolenkung	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen	10

Nummer	Beschreibung	Ampere [A]
22	Vakuumpumpe I5T	20
23	Beleuchtungspanel	5
24	Beleuchtung	15
25	12 V Steckdose, vorderer und hinterer Sitz; Unterhaltung für die Rücksitze (RSE) (Option)	15
26	Schiebedach (Option); Dachkonsole/ECC (Option).	10
27	Motorraum-Sicherungskasten	5
28	Zusatzscheinwerfer (Option)	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul, Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappe.	10
37	Einspritzsystem	15
38	Motorventile	10
39	EVAP; Beheizter Sauerstoffsensor; Einspritzung.	15
40	Motorraumheizung	10
41	Kraftstoffleckerkennung	5
42	–
43	–
44	Kühlerlüfter	80

Die Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit ausgetauscht werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind automatische Relais/Schalter und dürfen nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ausgetauscht werden.

Unter dem Handschuhfach

Volvo V70 – Sicherungsplan

Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo V70 ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

2011

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Ampere [A]
1	Schutzschalter	50
2	Schutzschalter	50
3	Schutzschalter	60
4	Schutzschalter	60
5	Schutzschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Lüfter der Klimaanlage	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Niveauregulierung*	10
17	Zentrales Elektromodul	20
18	ABS-Stromversorgung 15	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen*	10

22	Vakuumpumpe I5T	5
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul Automatikgetriebe.	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappengehäuse.	10
37	Einspritzsystem; Luftmassenmesser (ECM).	15
38	Motorventile	10
39	EVAP; Beheizter Sauerstoffsensor; Einspritzung.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuergeräts

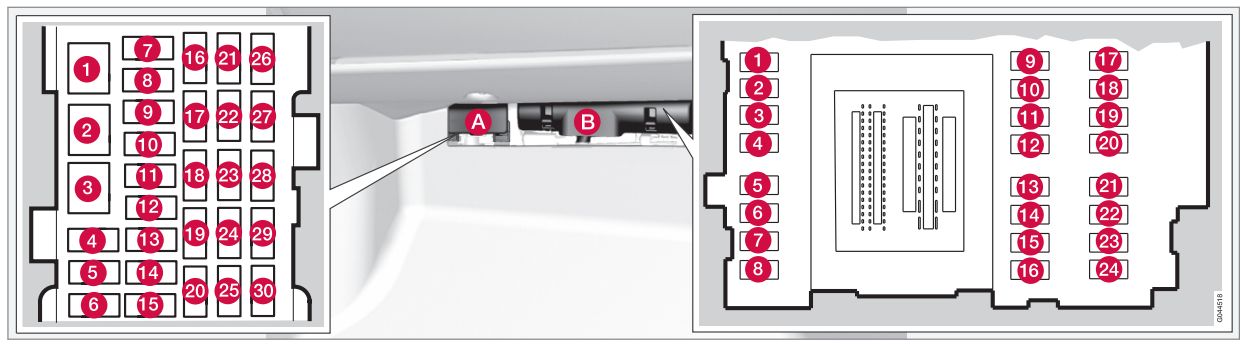

Position: Sicherungskasten A

Nummer	Beschreibung	Ampere [A]
1	Automatischer Schalter des Infotainmentsystems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienung in der Beifahrertür	20
10	Bedienung in der hinteren rechten Beifahrertür	20
11	Bedienung in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang*	20
13	Motorisierter Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	Hintere klappbare Kopfstützen*	15
16	–	–
17	Audiosystem; Navigationssystem-Display*.	10
18	Audiogerät	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Elektrisches Panoramadach*; Pfützenbeleuchtung, Klimaanlagensensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Rücksitz für Beifahrer (rechts)*	15
27	Beheizter Rücksitz für Beifahrer (links)*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkunterstützungskamera*	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Ampere [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Elektrische Sitze*.	7,5
4	Anzeige der Informationen auf dem Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusätzliche Beleuchtung; Regensensor*.	7,5
7	Steuermodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Dichtungen	15
10	Scheibenwaschdüsen vorne	15
11	Deaktivierung der Heckklappe	10

12	Verriegelung der Heckklappe	10
13	Kraftstoffpumpe	20
14	Funkfernbedienungsempfänger; Alarm; Klimaanlage.	5
15	Lenkradsperre	15
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*	7,5
21	Audiosystem; CD-Player und Radio; Premium Sound Systeme.	15
22	Bremslichter	5
23	Aktuator des Schiebedachs*	20
24	Wegfahrsperre	5

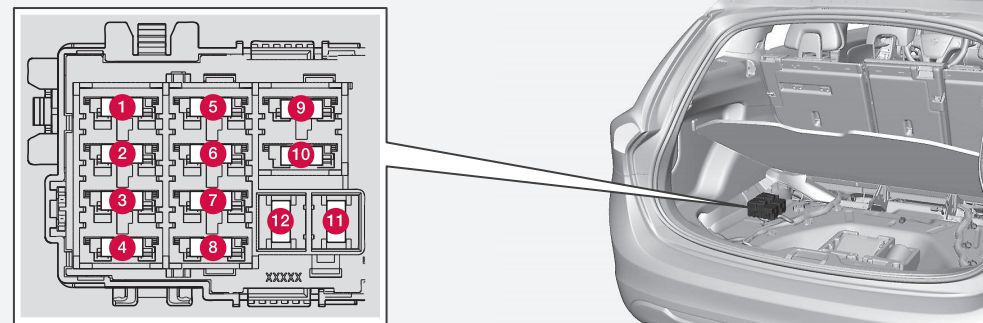

Sicherungen – Kofferraum

Nummer	Beschreibung	Ampere [A]
1	Elektrische Feststellbremse (linke Seite)	30
2	Elektrische Feststellbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängeranschluss 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschluss 1*	40
12	–	–

2012

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Ampere [A]
1	Schutzschalter	50
2	Schutzschalter	50
3	Schutzschalter	60
4	Schutzschalter	60
5	Schutzschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Lüfter der Klimaanlage	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Niveauregulierung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen*	10

22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusätzliche Lichter*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuergerät Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen – Klimaanlage	5
34	Anlasserrelais	30
35	Zündspulen; Kondensator.	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät.	10
39	EVAP-Ventil; Beheizter Sauerstoffsensor.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nummer	Beschreibung	Ampere [A]
1	Automatischer Schalter des Infotainmentsystems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienung in der Beifahrertür	20
10	Bedienung in der hinteren rechten Beifahrertür.	20
11	Bedienung in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	20
13	Motorisierter Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	–	–
16	Steuermodul des Infotainmentsystems	5
17	Audio-Navigationssystem: Verstärker, SiriusXM™ Satellitenradio*.	10
18	Infotainmentsystem	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für die Rücksitze (RSE)*	7,5
21	Elektrisches Panoramadach*; Pfützenbeleuchtung; Klimaanlagensensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Rücksitz Beifahrer (rechts)*	15
27	Beheizter Rücksitz Beifahrer (links)*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkunterstützungskamera*.	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Elektrische Sitze*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*.	7,5
7	Steuermodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Dichtungen	15
10	Spritzdüsen der Frontscheibe	15
11	Deaktivierung der Heckklappe	10

12	Verriegelung der Heckklappe	10
13	Kraftstoffpumpe	20
14	Funkfernbedienungsschlüssel-Empfänger; Alarm; Klimaanlage.	5
15	Lenkradsperre	15
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	Audiosystem; CD-Player und Radio; Premium Sound Systeme.	15
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizbare Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

2013

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Niveauregulierung der Scheinwerfer*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen*	10

22	–	–
23	Beleuchtung	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuergerät Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen – Klimaanlage	5
34	Anlasserrelais	30
35	Zündspulen; Kondensator.	20
36	Motorsteuergerät	10
37	Einspritzung; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo).	10
39	EVAP-Ventil; Beheizter Sauerstoffsensor.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienelemente in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür.	20
11	Bedienelemente in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	20
13	Motorisierter Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	–	–
16	Steuermodul des Infotainment-Systems	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE)*	7,5
21	Elektrisches Panoramadach*; Pfützenbeleuchtung; Klimaanlagensensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Rücksitz Beifahrer (rechts)*	15
27	Beheizter Rücksitz Beifahrer (links)*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkunterstützungskamera*.	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Elektrische Sitze*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*.	7,5
7	Steuermodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Dichtungen	15
10	Spritzdüsen der Frontscheibe	15
11	Deaktivierung der Heckklappe	10

12	Verriegelung der Heckklappe	10
13	Kraftstoffpumpe	20
14	Funkfernbedienungsschlüssel-Empfänger; Alarm; Klimaanlage.	5
15	Lenkradsperre	15
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	Audiosystem; CD-Player und Radio; Premium Sound Systeme.	15
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizbare Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

2014

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Lüfter der Klimaanlage	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Niveauregulierung der Scheinwerfer*	10
17	Zentrales Elektromodul (unter dem Handschuhfach)	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen*	10

22	–	–
23	Beleuchtungsfeld	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuergerät Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen – Klimaanlage	5
34	Anlasserrelais	30
35	Zündspulen; Kondensator.	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo).	10
39	EVAP-Ventil; Beheizter Sauerstoffsensor.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienelemente in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür.	20
11	Bedienelemente in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	20
13	Motorisierter Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	–	–
16	Steuermodul des Infotainment-Systems	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE)*	7,5
21	Elektrisches Panoramadach*; Pfützenbeleuchtung; Klimaanlagensensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Rücksitz Beifahrer (rechts)*	15
27	Beheizter Rücksitz Beifahrer (links)*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkunterstützungskamera*.	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Elektrische Sitze*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*.	7,5
7	Steuermodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Dichtungen	15
10	Spritzdüsen der Frontscheibe	15
11	Deaktivierung der Heckklappe	10

12	Verriegelung der Heckklappe	10
13	Kraftstoffpumpe	20
14	Funkfernbedienungsschlüssel-Empfänger; Alarm; Klimaanlage.	5
15	Lenkradsperre	15
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	Audiosystem; CD-Player und Radio; Premium Sound Systeme.	15
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizbare Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–

Über Volvo V70 (1998-2016)

Der Volvo V70 ist ein beliebtes Mittelklasse-Kombi-Modell, das von 1998 bis 2016 produziert wurde. Dieses Fahrzeug ist bekannt für seine Zuverlässigkeit, Komfort und Sicherheitsmerkmale, die typisch für die Marke Volvo sind. Der V70 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die sich in Leistung und Kraftstoffverbrauch unterscheiden. Modelle aus dieser Zeit sind oft mit modernen Technologien wie Navigationssystemen, Klimaanlage und fortschrittlichen Sicherheitssystemen ausgestattet. Dank des geräumigen Innenraums und des großen Kofferraums ist der V70 ein ideales Fahrzeug für Familien und lange Reisen.

Schaltplan des Sicherungskastens Volvo V70

Diese Seite zeigt den Schaltplan des Sicherungskastens für den Volvo V70, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion aller elektrischen Geräte.
