Volvo S60 (2001-2022) – Sicherungskasten

Volvo S60 I (2001) – Sicherungsplan

Baujahr: 2001.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2001) ist die Sicherung 13 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Zubehör	25
2	Zusatzscheinwerfer (Option)	20
3	–	–
4	Dreiwege-Lambdasonden	20
5	Ölwannenheizung; Elektromagnetventile.	15
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15
7	Drosselklappenmodul	10
8	Klimakompressor; Gaspedalstellungssensor.	10
9	Hupe	15
10	–	–
11	Klimakompressor; Zündspulen; Elektrischer Lüfter.	20

12	Bremslichtschalter	5
13	Scheibenwischer	25
14	ABS/DSTC	30
15	–	–
16	Frontscheibenwaschanlage; Scheinwerferwaschanlage (einige Modelle).	15
17	–	–
18	–	–
19	ABS/DSTC	30
20	–	–
21	–	–
22	Anlasser	25
23	Motorsteuergerät	5
24	–	–

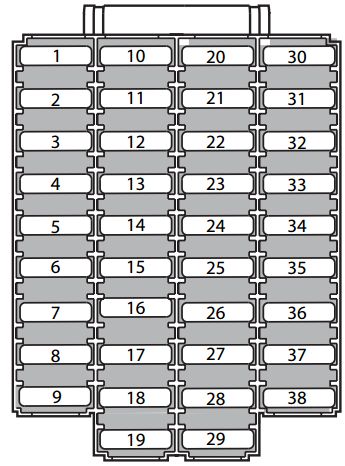

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Scheinwerfer vorne links	10
2	Scheinwerfer vorne rechts	10
3	Scheinwerfer, Abblendlicht	15
4	Scheinwerfer, Fernlicht	20
5	Fahrersitz mit elektrischer Verstellung.	30
6	Beifahrersitz mit elektrischer Verstellung	30
7	Beheizter Vordersitz links (Option)	15
8	Beheizter Vordersitz rechts (Option)	15
9	ABS	5
10	Scheinwerfer vorne links Fernlicht	15
11	Scheinwerfer vorne rechts Fernlicht.	15
12	Scheinwerferwischer (einige Modelle)	15
13	12V Steckdose	20
14	Elektrischer Beifahrersitz; Vorderer Sicherheitsgurt.	5
15	Audio, VNS	5
16	Audio	20
17	Radioverstärker	30
18	Nebelscheinwerfer vorne	5

19	VNS	10
20	–	–
21	Automatikgetriebe; Getriebesperre.	10
22	Blinker	20
23	Lichtschaltermodul, Schaltermodul; Klima- und Komfortfunktionen; Diagnosestecker; Lenkradmodul.	5
24	X-Feed-Relaisverstärkung: Klimaregelung, elektrisch verstellbarer Fahrersitz, Fahrerinformationen.	10
25	Zündschalterversorgung 30: Zentrales Elektronikmodul: 50, S, X, 15 Airbag X, Relais X, Relais 15, Anlasserrelais	10
26	Lüfter der Klimaanlage	30
27	Zentralverriegelung; Elektrische Fensterheber; Vordertürmodule; Rückspiegel.	15
28	Elektronikmodul – Zusatzbeleuchtung	10
29	Telefon	10
30	Parkleuchten, vorne links und hinten links	10
31	Parkleuchten; Vorne rechts und hinten rechts; Kennzeichenbeleuchtung.	10
32	Zentrales Elektronikmodul; Beleuchtung des Kosmetikspiegels; Servolenkung; Allgemeinbeleuchtung.	10
33	Kraftstoffpumpe	15
34	Schiebedach	15
35	Zentralverriegelung; Elektrische Fensterheber; Linker Außenspiegel.	25
36	Zentralverriegelung; Elektrische Fensterheber; Rechter Außenspiegel.	25
37	Elektrische Fensterheber hinten	30
38	–	–

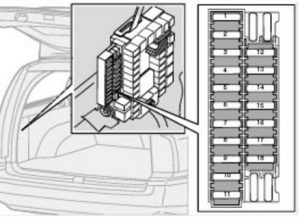

Sicherungen im Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektronikmodul hinten; Motorraumbeleuchtung.	10
2	Nebelschlussleuchten	10
3	Bremslicht	15
4	Rückfahrscheinwerfer	10
5	Heckscheibenheizung; Relais 15I (Zubehör).	5
6	Kofferraumentriegelung	10
7	Klappbare Kopfstützen	10
8	Hintertüren mit Zentralverriegelung; Tankklappe.	15
9	Anhängerkupplung (30 Bewegungen) (Zusatzausstattung)	15
10	CD-Wechsler; CD-ROM; VNA; Antenne.	10
11	Elektronikmodul, Zubehör	15
12	–	–
13	–	–
14	–	–
15	Anhängerkupplung (Stromversorgung 15I)	20
16	Steckdose im Kofferraum (Zubehör).	15
17	Allradantriebs-Steuermodul	5
18	–	–

Volvo S60 I (2002) – Sicherungskastenplan

Baujahr: 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2002) ist die Sicherung 13 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Zubehör	25
2	Zusatzleuchten (Option)	20
3	Vakuumpumpe	15
4	Sauerstoffsensor dreifach	20
5	Belüfteter Blockheizung, Elektromagnetventile	10
6	Luftmassenmesser, Motorsteuergerät, Einspritzdüsen	15
7	Drosselklappenmodul	10
8	Klimakompressor, Gaspedalstellungssensor, E-Box-Lüfter	10
9	Hupe	15
10	–	–
11	Klimakompressor, Zündspulen	20

12	Bremslichtschalter	5
13	Scheibenwischer	25
14	ABS / DSTC	30
15	–	–
16	Frontscheibenwaschanlage, Scheinwerferwaschanlage (einige Modelle)	15
17	Rechter Frontscheinwerfer	10
18	Linker Frontscheinwerfer	10
19	ABS / DSTC	30
20	Fernlicht, links	15
21	Fernlicht, rechts	15
22	Anlasser	35
23	Motorsteuergerät	10
24	–	5

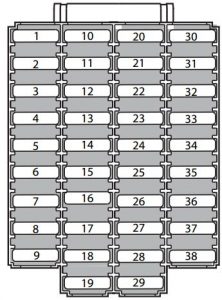

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Scheinwerfer vorne links	10
2	Scheinwerfer vorne rechts	10
3	Scheinwerfer, Positionsleuchten.	15
4	Scheinwerfer, Fernlicht	20
5	Fahrersitz mit elektrischer Verstellung.	30
6	Beifahrersitz mit elektrischer Verstellung	30
7	Beheizter Vordersitz links (Option)	15
8	Beheizter Vordersitz rechts (Option)	15
9	ABS	5
10	–	–
11	–	–
12	Scheinwerferwischer (einige Modelle)	15
13	12V Steckdose	20
14	Elektrischer Beifahrersitz, Vorderer Sicherheitsgurt	5
15	Audio, VNS	5
16	Audio	20
17	Radioverstärker	30
18	Nebelscheinwerfer vorne	5

19	VNS	10
20	Transportschalter	5
21	Automatikgetriebe, Getriebesperre	10
22	Blinker	20
23	Lichtschaltermodul; Schaltermodul; Klima- und Komfortfunktionen; Diagnosestecker; Lenkradmodul.	5
24	X-Feed-Relaisverstärkung: Klimaregelung, elektrisch verstellbarer Fahrersitz, Fahrerinformationen.	10
25	Zündschalterversorgung 30: Zentralelektronik: 50, S, X, 15; Airbag X; Relais X; Relais 15; Anlasserrelais.	10
26	Lüfter der Klimaanlage	30
27	Zentralverriegelung; Elektrische Fensterheber; Vordertürmodule; Spiegel.	15
28	Zentralelektronikmodul – Zusatzbeleuchtung	10
29	Telefon	10
30	Parkleuchten, vorne links und hinten links	10
31	Parkleuchten, vorne rechts und hinten rechts, Kennzeichenbeleuchtung	10
32	Zentralelektronik, Beleuchtung des Kosmetikspiegels, Servolenkung, Allgemeinbeleuchtung	10
33	Kraftstoffpumpe	15
34	Schiebedach	15
35	Zentralverriegelung, elektrische Fensterheber, linker Außenspiegel	25
36	Zentralverriegelung, elektrische Fensterheber, rechter Außenspiegel	25
37	Elektrische Heckscheiben	30
38	–	–

Sicherungen im Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektronikmodul hinten, Motorraumbeleuchtung	10
2	Nebelschlussleuchten	10
3	Bremslicht	15
4	Rückfahrscheinwerfer	10
5	Heckscheibenheizung, Relais 15I (Zubehör)	5
6	Kofferraumentriegelung	10
7	Klappbare Kopfstützen	10
8	Hintertüren mit Zentralverriegelung, Tankklappe	15
9	Anhängerkupplung (30 Bewegungen) (Zusatzausstattung)	15
10	CD-Wechsler; Antenne.	10
11	Elektronikmodul, Zubehör	15
12	–	–
13	–	–
14	–	–
15	Anhängerkupplung (Stromversorgung 15I)	20
16	Steckdose im Kofferraum (Zubehör)	15
17	Allradantriebs-Steuermodul	5
18	–	–

Volvo S60 I (2003) – Sicherungskastenplan

Baujahr: 2003.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2003) ist die Sicherung 13 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten im Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	Zubehör	25
2	Zusatzleuchten (Option)	20
3	Vakuumpumpe	15
4	Sauerstoffsensor	20
5	Belüfteter Blockheizung; Elektromagnetventile.	10
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15
7	Drosselklappenmodul	10
8	Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.	10
9	Hupe	15
10	–	–
11	Klimakompressor; Zündspulen.	20

12	Bremslichtschalter	5
13	Scheibenwischer	25
14	ABS/STC/DSTC	30
15	–	–
16	Frontscheibenwaschanlage; Scheinwerferwischer und -waschanlage (einige Modelle)	15
17	Rechtes Abblendlicht	10
18	Linkes Abblendlicht	10
19	ABS/STC/DSTC	30
20	Fernlicht – links	15
21	Fernlicht – rechts	15
22	Anlasser	35
23	Motorsteuergerät	10
24	–	5

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Abblendlichtscheinwerfer	15
2	Fernlichtscheinwerfer	20
3	Fahrersitz mit elektrischer Verstellung	30
4	Beifahrersitz mit elektrischer Verstellung	30
5	–	–
6	–	–
7	Beheizter Vordersitz links (Option)	15
8	Beheizter Vordersitz rechts (Option)	15
9	ABS; STC; DSTC.	5
10	–	–
11	–	–
12	Scheinwerferwischer (einige Modelle)	15
13	12V Steckdose	15
14	Beifahrersitz mit elektrischer Verstellung	5
15	Audiosystem, VNS	5
16	Verstärkersystem	20
17	Nebelscheinwerfer vorne	15
18	VNS-Display	10

19	–	–
20	Automatikgetriebe; Shiftlock; Bewegungserweiterung D2.	10
21	Blinker	20
22	Scheinwerferschaltermodul; Klimaanlage; On-Board-Diagnosestecker; Lenkradhebelmodule.	5
23	Erweiterte Relaisversorgung D1: Klimaanlage, elektrischer Fahrersitz, Fahrerinformationen.	10
24	Zündung; Anlasserrelais; SRS; Motorsteuergerät.	10
25	Lüfter der Klimaanlage	30
26	–	–
27	Elektronikmodul – Zusatzbeleuchtung	10
28	–	–
29	Linke Frontscheinwerfer, hintere Parkleuchten	7,5
30	Rechte Frontscheinwerfer, hintere Parkleuchten, Kennzeichenbeleuchtung	7,5
31	Zentrales Elektromodul; Beleuchtung des Kosmetikspiegels; Beleuchtung des Handschuhfachs; Zusätzliche Innenbeleuchtung.	10
32	Kraftstoffpumpe	15
33	Schiebedach-Aktuator	15
34	Zentralverriegelung; Elektrische Fensterheber; Linker Außenspiegel.	25
35	Zentralverriegelung; Elektrische Fensterheber; Rechter Außenspiegel.	25
36	Elektrische Heckscheiben, elektrische Kindersicherungen	30
37	Alarmsirene *	5
* Bitte beachten Sie, dass bei einer defekten oder entfernten Sicherung der Alarm ausgelöst wird.

Sicherungen im Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektronikmodul hinten, Motorraumbeleuchtung	10
2	Nebelschlussleuchten	10
3	Bremslicht	15
4	Rückfahrscheinwerfer	10
5	Heckscheibenheizung, Relais 15I (Zubehör)	5
6	Kofferraumentriegelung	10
7	Klappbare Kopfstützen	10
8	Hintertüren mit Zentralverriegelung, Tankklappe	15
9	Anhängerkupplung (30 Bewegungen) (Zusatzausstattung)	15
10	CD-Wechsler; Antenne.	10
11	Elektronikmodul, Zubehör	15
12	–	–
13	–	–
14	–	–
15	Anhängerkupplung (Stromversorgung 15I)	20
16	Steckdose im Kofferraum (Zubehör)	15
17	Allradantriebs-Steuermodul	5
18	–	–

Nummer	Beschreibung	Stromstärke [A]
1	Elektrisches Modul hinten; Kofferraumbeleuchtung	10
2	Rücklicht Nebelscheinwerfer	10
3	Bremslicht	15
4	Rückfahrscheinwerfer	10
5	Heckscheibenheizung, Relais 15I – Zubehör	5
6	Kofferraumentriegelung	10
7	Klappbare hintere Kopfstützen	10
8	Hintertüren mit Zentralverriegelung; Tankklappe.	15
9	Anhängerkupplung (30 Bewegungen)	15
10	CD-Wechsler, VNS	10
11	Zubehör-Steuermodul (AEM)	15
12	–	–
13	–	–
14	Bremslichter	7,5
15	Anhängerkupplung (Stromversorgung 15I)	20
16	Steckdose im Kofferraum – Zubehör.	15
17	Allradantrieb-Steuermodul	7,5
18	–	–

Volvo S60 I (2004) – Sicherungskastenbelegung

Baujahr: 2004.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2004) ist die Sicherung 13 im Sicherungskasten auf dem Armaturenbrett.

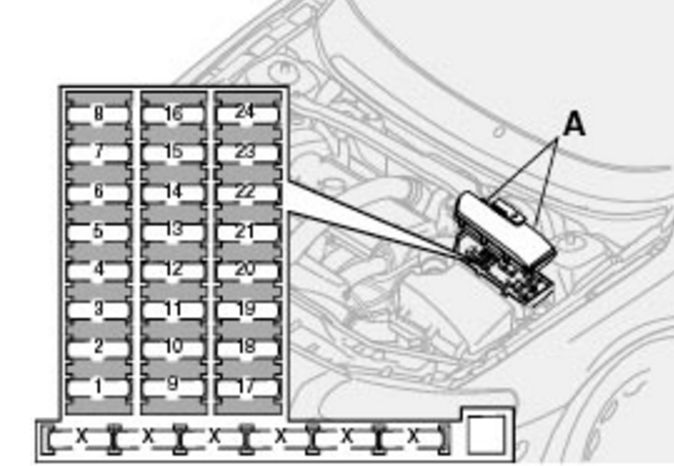

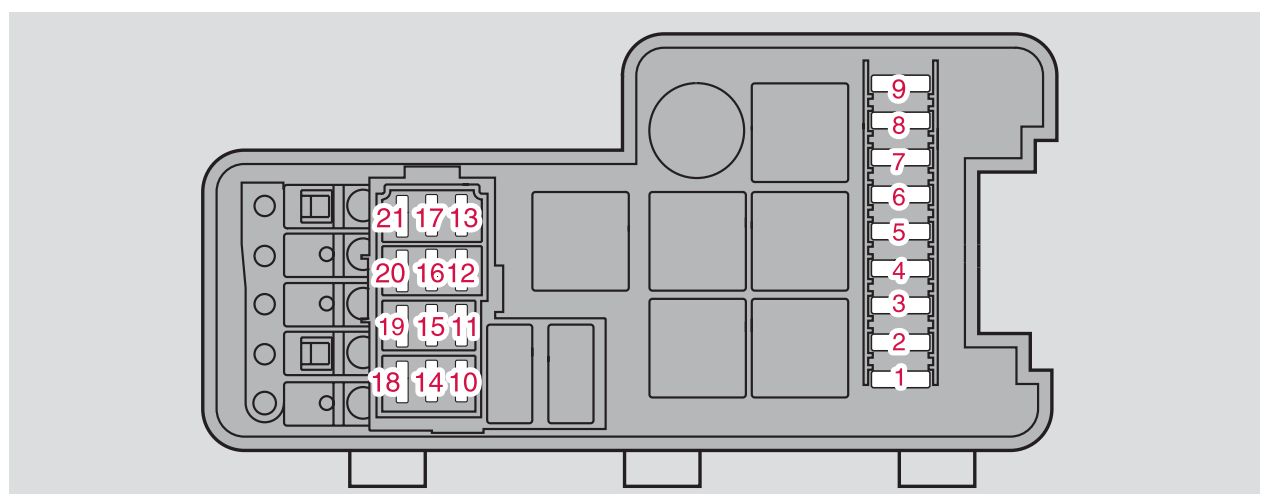

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Zubehör	25
2	Zusatzscheinwerfer (Option)	20
3	–	–
4	Lambdasonde	20
5	Belüfteter Blockheizer; Magnetventile.	10
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15
7	Drosselklappenmodul	10
8	Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.	10
9	Hupe	15
10	–	–
11	Klimakompressor; Zündspulen.	20

12	Bremslichtschalter	5
13	Scheibenwischer	25
14	ABS/STC/DSTC	30
15	–	–
16	Scheibenwaschanlage; Scheinwerferwischer/-waschanlage (einige Modelle).	15
17	Rechtes Abblendlicht	10
18	Linkes Abblendlicht	10
19	ABS/STC/DSTC	30
20	Fernlicht – links	15
21	Fernlicht – rechts	15
22	Anlassermotor	35
23	Motorsteuergerät	10
24	–	5

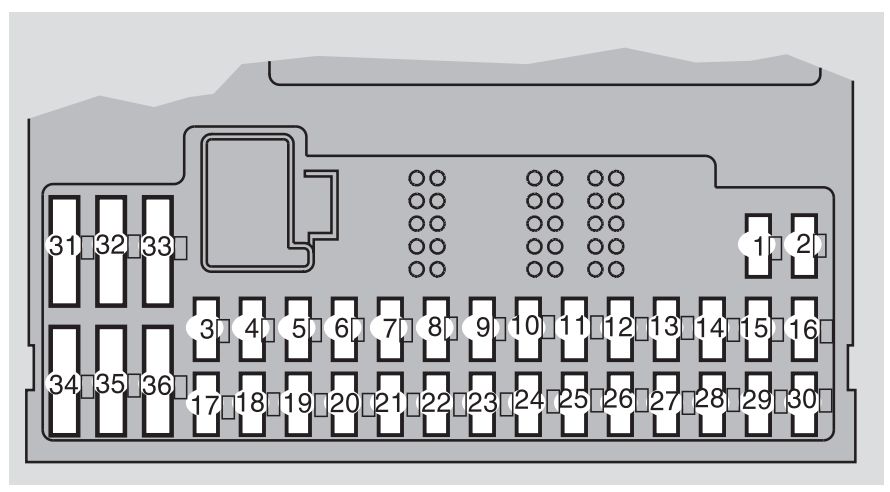

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Abblendlichtscheinwerfer	15
2	Fernlichtscheinwerfer	20
3	Elektrisch verstellbarer Fahrersitz vorne	30
4	Elektrisch verstellbarer Beifahrersitz vorne	30
5	Geschwindigkeitsabhängige Servolenkung; Vakuumpumpe.	15
6	–	–
7	Beheizter Vordersitz links (Option)	15
8	Beheizter Vordersitz rechts (Option)	15
9	ABS/STC/DSTC	5
10	Tagfahrlicht	10
11	Tagfahrlicht	10
12	Scheinwerferwischer (einige Modelle)	15
13	12V Steckdose	15
14	Elektrisch verstellbarer Beifahrersitz vorne	5
15	Audiosystem, VNS	5
16	Verstärkersystem	20
17	Nebelscheinwerfer vorne	15
18	VNS-Display	10

19	–	–
20	Automatikgetriebe; Shiftlock; Bewegungserweiterung D2.	10
21	Blinker	20
22	Scheinwerferschaltermodul; Klimaanlage Diagnoseanschluss an Bord; Lenkradhebelmodule.	5
23	Erweiterte Relaisversorgung D1; Klimaanlage; Elektrischer Fahrersitz; Fahrerinformationen.	10
24	Zündschlüssel, Anlasserrelais; SRS; Motorsteuergerät.	10
25	Klimaanlagenlüfter	30
26	Aktives Fahrwerk FOUR-C	15
27	Elektronisches Modul – Zusatzbeleuchtung	10
28	–	–
29	Positionsleuchten vorne/hinten links	7,5
30	Positionsleuchten vorne/hinten rechts; Kennzeichenbeleuchtung.	7,5
31	Zentrales Elektromodul; Kosmetikspiegelbeleuchtung; Handschuhfachbeleuchtung; Zusätzliche Innenbeleuchtung.	10
32	Kraftstoffpumpe	15
33	Schiebedach-Aktuator	15
34	Zentralverriegelung; Elektrische Fensterheber; Außenspiegel links.	25
35	Zentralverriegelung; Elektrische Fensterheber; Außenspiegel rechts.	25
36	Elektrische Heckscheiben	30
37	Alarmsirene*	5
* Bitte beachten Sie, dass bei einer defekten oder entfernten Sicherung der Alarm ausgelöst wird.

Sicherungen im Kofferraum

Nr.	Beschreibung	Amp [A]
1	Elektrisches Modul hinten; Kofferraumbeleuchtung.	10
2	Nebelscheinwerfer hinten	10
3	Bremslicht	15
4	Rückfahrscheinwerfer	10
5	Heckscheibenheizung; Relais 15I – Zubehör.	5
6	Kofferraumentriegelung	10
7	Klappbare Kopfstützen hinten	10
8	Hintertüren mit Zentralverriegelung; Tankdeckel.	15
9	Anhängerkupplung (30 Bewegungen)	15
10	CD-Wechsler, VNS	10
11	Zubehör-Steuermodul (AEM)	15
12	–	–
13	–	–
14	Bremslichter	7,5
15	Anhängerkupplung (Stromversorgung 15I)	20
16	Steckdose im Kofferraum – Zubehör.	15
17	Allradantrieb-Traktionskontrollmodul.	7,5
18	–	–

Volvo S60 I (2005) – Sicherungskastenbelegung

Baujahr: 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2005) ist die Sicherung 11 im Sicherungskasten im Innenraum.

Sicherungskasten / Sicherungen im Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	–	–
2	Zusatzscheinwerfer (Zubehör)	20
3	Drosselklappenmodul (Modelle ohne Turbo)	10
4	Lambdasonde	20
5	Fahrgestell-Belüftungsheizung; Magnetventile; Kraftstoffleckagesensor.	10
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15
7	–	–
8	Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.	10
9	–	–
10	–	–
11	Zündspulen	20

12	–	–
13	Scheibenwischer	25
14	ABS	30
15	Scheinwerferwaschdüsen (einige Modelle).	35
16	–	–
17	Nebelscheinwerfer auf der Fahrerseite	20
18	Positionsleuchten vorne	15
19	ABS	30
20	Nebelscheinwerfer auf der Beifahrerseite	20
21	Kraftstoffpumpe	15
22	Anlasser	35
23	Motorsteuergerät; Motorrelais.	10
24	–	–

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Elektrisch verstellbarer Fahrersitz (Option).	25
2	Elektrisch verstellbarer Beifahrersitz (Option).	25
3	Klimaanlagenlüfter	30
4	Steuermodul – Beifahrertür vorne	25
5	Steuermodul – Fahrertür	25
6	Dachbeleuchtung; elektrisches oberes Steuermodul.	10
7	Schiebedach (Option)	15
8	Zündschlüssel; SRS-System; Motorsteuergerät; Wegfahrsperre.	7,5
9	On-Board-Diagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuermodul.	5
10	Audiosystem	20
11	Audiosystem-Verstärker	30
12	Navigationssystem-Display (Option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Sicherungskasten im Innenraum

Nr.	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmsirene	5
9	Unterbrechung der Lichtschalterversorgung	5
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option).	10
11	12 V Steckdose – Vorder- und Rücksitze	15
12	–	–
13	–	–
14	Scheinwerferwischer (S60 R)	15
15	ABS; STC/DSTC.	5
16	Servolenkung; Bi-Xenon-Scheinwerfer (Option).	10
17	Abblendlichtscheinwerfer vorne auf der Fahrerseite (Option).	7,5

18	Abblendlichtscheinwerfer vorne auf der Beifahrerseite (Option).	7,5
19	–	–
20	–	–
21	Getriebesteuermodul; Rückwärtsgangsperre (M66).	10
22	Fernlichtscheinwerfer auf der Fahrerseite	10
23	Fernlichtscheinwerfer auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Waschpumpe, Scheinwerferwischer (S60 R).	15
35	–	–
36	–	–

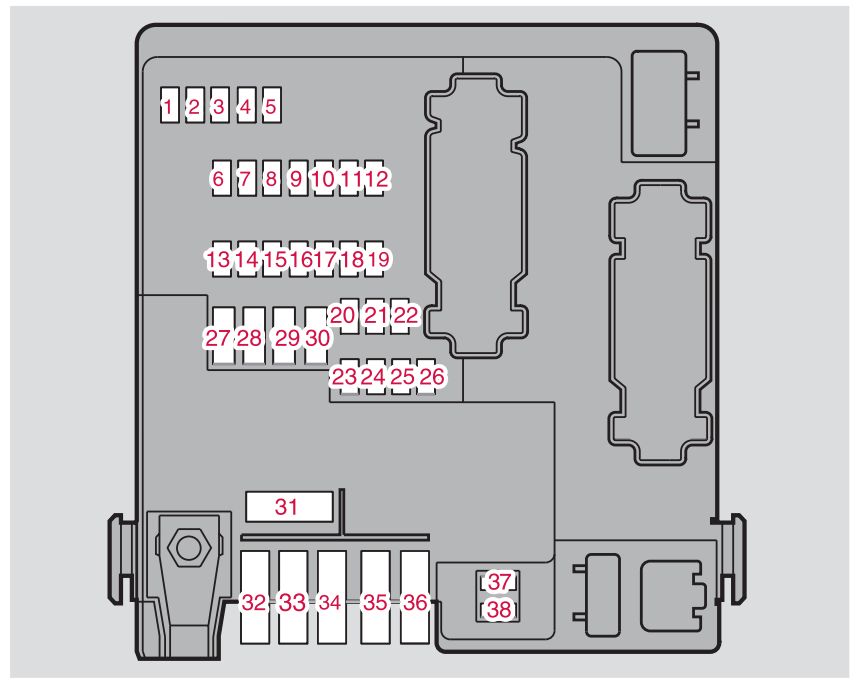

Sicherungen im Kofferraum

Nr.	Beschreibung	Stromstärke [A]
1	Rückfahrscheinwerfer	10
2	Positionsleuchten; Nebelscheinwerfer; Motorraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuermodul	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Leitungen)	15
8	12 V Steckdose – Fahrgastraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio-Zubehör	5
18	–	–

19	–	–
20	Anhängerverkabelung (15 Leitungen) – Option	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C Fahrwerkssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, FourC, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Positionsleuchten, Blinker.	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Positionslicht, Bremslicht, Nebelschlussleuchte, Blinker.	25
31	Hauptsicherung: Sicherungen 37 und 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizte Heckscheibe	20
38	Beheizte Heckscheibe	20

Volvo S60 (2006) – Sicherungskastenbelegung

Baujahr: 2006.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind die Sicherung Nr. 11 (12 V Steckdosen – Vorder- und Rücksitze) im Sicherungskasten des Armaturenbretts unter dem Lenkrad und die Sicherung Nr. 8 (12 V Steckdose – Kofferraum) im Sicherungskasten des Kofferraums.

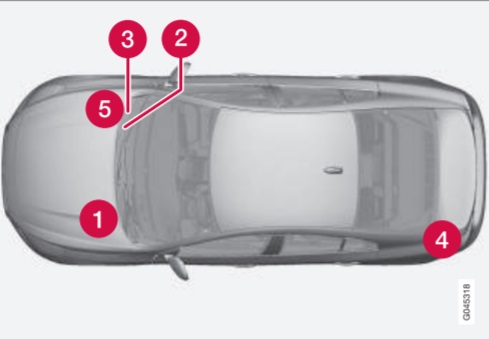

Position des Sicherungskastens

1) Relais-/Sicherungskasten im Motorraum.

2) Sicherungskasten im Fahrgastraum unter dem Lenkrad, hinter der Kunststoffverkleidung.

3) Sicherungskasten im Fahrgastraum, am Rand des Armaturenbretts.

4) Der Sicherungskasten befindet sich hinter der Verkleidung auf der Fahrerseite im Laderaum.

Relais-/Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Zusatzscheinwerfer (Option)	20
6	Anlasserrelais	35
7	Scheibenwischer	25
8	–	–
9	Kraftstoffpumpe	15
10	Zündspulen; Motorsteuergerät.	20

11	Gaspedalsensor; Klimakompressor; E-Box-Lüfter.	10
12	Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenstromsensor.	15
13	Drosselklappensteuermodul	10
14	Beheizter Lambdasensor	20
15	Blockheizer; Magnetventile.	10
16	Abblendlichtscheinwerfer auf der Fahrerseite	20
17	Abblendlichtscheinwerfer auf der Beifahrerseite	20
18	–	–
19	Stromversorgung des Motorsteuergeräts; Motorrelais.	5
20	Parklichter	15
21	–	–

Sicherungskasten im Fahrgastraum, hinter der Kunststoffverkleidung

Nummer	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmsirene	5
9	Stromversorgung des Lichtschalters unterbrechen	5
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option).	10
11	12 V Steckdosen – vorne und hinten	15
12	–	–
13	–	–
14	Scheinwerferwischer (S60 R)	15
15	ABS; STC/DSTC.	5
16	Servolenkung; Aktive BiXenon-Scheinwerfer (Option).	10
17	Abblendlicht vorne auf der Fahrerseite (Option).	7,5

18	Abblendlicht vorne auf der Beifahrerseite (Option).	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlichtscheinwerfer auf der Fahrerseite	10
23	Fernlichtscheinwerfer auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe vorne; Scheinwerferwischer (S60 R).	15
35	–	–
36	–	–

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Elektrisch verstellbarer Fahrersitz	25
2	Elektrisch verstellbarer Beifahrersitz	25
3	Lüfter der Klimaanlage	30
4	Steuergerät – Beifahrertür vorne	25
5	Steuergerät – Fahrertür	25
6	Deckenbeleuchtung; Oberes elektrisches Steuergerät.	10
7	Schiebedach (Option)	15
8	Zündschlüssel, SRS-System; Motorsteuergerät; Wegfahrsperre; Getriebesteuergerät (R-Modelle).	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuergerät.	5
10	Audiosystem	20
11	Audiosystem-Verstärker	30
12	Navigationssystem-Display (Option)	10
13 – 38	–	–

Sicherungen im Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Ersatzbeleuchtung	10
2	Parkbeleuchtung, Nebelscheinwerfer; Motorraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuergerät	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Leitungen)	15
8	12 V Stromversorgung – Kofferraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audiozubehör	5
18	–	–

19	–	–
20	Anhängerverkabelung (15 Leitungen) – Option	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C Federungssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, FourC, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Parklichter, Blinker.	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker.	25
31	Hauptsicherung: Sicherungen 37 und 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizte Heckscheibe	20
38	Beheizte Heckscheibe	20

Volvo S60 I (2007) – Sicherungskasten-Schema

Baujahr: 2007.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind Sicherung Nr. 11 (12 V Steckdosen – vorne und hinten) im Sicherungskasten des Armaturenbretts unter dem Lenkrad und Sicherung Nr. 8 (12 V Steckdose – Kofferraum) im Sicherungskasten des Kofferraums.

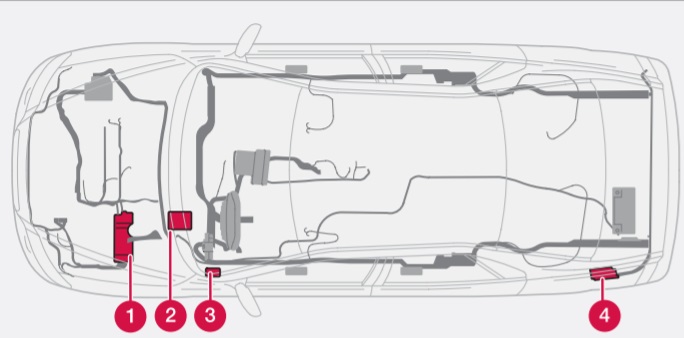

Position des Sicherungskastens

1) Relais-/Sicherungskasten im Motorraum.

2) Sicherungskasten im Fahrgastraum unter dem Lenkrad, hinter der Kunststoffverkleidung.

3) Sicherungskasten im Fahrgastraum, am Rand des Armaturenbretts.

4) Der Sicherungskasten befindet sich hinter der Verkleidung auf der Fahrerseite im Laderaum.

Relais-/Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	ABS	30
2	ABS	30
3	Scheinwerfer-Waschanlage (einige Modelle).	35
4	–	–
5	Zusatzscheinwerfer (Option)	20
6	Anlasser-Relais	35
7	Scheibenwischer	25
8	Kraftstoffpumpe	15
9	Getriebesteuergerät (R-Modelle).	15
10	Zündspulen; Motorsteuergerät.	20

11	Gaspedalsensor; Klimakompressor; E-Box-Lüfter.	10
12	Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenmesser.	15
13	Drosselklappensteuergerät.	10
14	Beheizter Sauerstoffsensor	20
15	Belüfteter Blockheizung; Elektromagnetische Ventile.	10
16	Abblendlicht auf der Fahrerseite.	20
17	Abblendlicht auf der Beifahrerseite.	20
18	–	–
19	Stromversorgung des Motorsteuergeräts; Motorrelais.	5
20	Parklichter	15
21	–	–

Sicherungskasten im Fahrgastraum, hinter der Kunststoffverkleidung

Nr.	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmsirene	5
9	Unterbrechung der Stromversorgung des Lichtschalters	5
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option).	10
11	12 V Steckdosen – vorne und hinten	15
12	–	–
13	–	–
14	Scheinwerferwischer (S60 R)	15
15	ABS, STC / DSTC	5
16	Servolenkung; Aktive BiXenon-Scheinwerfer (Option).	10
17	Abblendlicht vorne auf der Fahrerseite (Option).	7,5

18	Abblendlicht vorne auf der Beifahrerseite (Option).	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlichtscheinwerfer auf der Fahrerseite	10
23	Fernlichtscheinwerfer auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe vorne; Scheinwerferwischer (S60 R).	15
35	–	–
36	–	–

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Elektrisch verstellbarer Fahrersitz (Option).	25
2	Elektrisch verstellbarer Beifahrersitz (Option).	25
3	Lüfter der Klimaanlage	30
4	Steuergerät – Beifahrertür vorne.	25
5	Steuergerät – Fahrertür.	25
6	Deckenbeleuchtung; Oberes elektrisches Steuergerät.	10
7	Schiebedach (Option)	15
8	Zündschlüssel, SRS-System; Motorsteuergerät; Wegfahrsperre; Getriebesteuergerät (R-Modelle).	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuergerät.	5
10	Audiosystem	20
11	Audiosystem-Verstärker (Option).	30
12	Navigationssystem-Display (Option).	10
13 – 38	–	–

Sicherungen im Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Ersatzscheinwerfer	10
2	Parklichter, Nebelscheinwerfer; Motorraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuergerät	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Leitungen)	15
8	12 V Anschluss – Fahrgastraum	15
9	Hintere Beifahrertür – Fensterheber, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fensterheber, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audiozubehör	5
18	–	–

19	Klappbare Kopfstützen	15
20	Anhängerverkabelung (15 Leitungen) – Option	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C Federungssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, FourC, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Parklichter, Blinker.	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker.	25
31	Hauptsicherung: Sicherungen 37 und 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizte Heckscheibe	20
38	Beheizte Heckscheibe	20

Volvo S60 I (2008) – Sicherungsschema

Baujahr: 2008.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind Sicherung Nr. 11 (12 V Steckdosen – vorne und hinten) im Sicherungskasten des Armaturenbretts unter dem Lenkrad und Sicherung Nr. 8 (12 V Steckdose – Kofferraum) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Relais/Sicherungen im Motorraum.

2) Sicherungskasten in der Kabine unter dem Lenkrad, hinter der Kunststoffverkleidung.

3) Sicherungskasten in der Kabine, am Rand des Armaturenbretts.

4) Der Sicherungskasten befindet sich hinter der Verkleidung auf der Fahrerseite im Laderaum.

Relais-/Sicherungsraum im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	ABS	30
2	ABS	30
3	Scheinwerferwaschanlage (einige Modelle)	35
4	–	–
5	Zusatzscheinwerfer (Option)	20
6	Anlasserrelais	35
7	Scheibenwischerblätter	25
8	Kraftstoffpumpe	15
9	–	–
10	Zündspulen, Motorsteuergerät	20

11	Gaspedalsensor; Klimakompressor; E-Box-Lüfter.	10
12	Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenmesser.	15
13	Drosselklappensteuergerät	10
14	Beheizter Sauerstoffsensor	20
15	Belüfteter Blockheizung; Elektromagnetische Ventile.	10
16	Abblendlicht auf der Fahrerseite	20
17	Abblendlicht auf der Beifahrerseite	20
18	–	–
19	Stromversorgung des Motorsteuergeräts; Motorrelais.	5
20	Parklichter	15
21	–	–

Sicherungskasten in der Kabine, hinter der Kunststoffverkleidung

Nr.	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Warnsirene	5
9	Unterbrechung der Stromversorgung des Lichtschalters	5
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option).	10
11	12-V-Steckdosen; Zigarettenanzünder vorne und hinten	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Servolenkung; Aktive BiXenon-Scheinwerfer (Option)	10
17	Abblendlicht vorne auf der Fahrerseite (Option)	7,5

18	Abblendlicht vorne auf der Beifahrerseite (Option)	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlichtscheinwerfer auf der Fahrerseite	10
23	Fernlichtscheinwerfer auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe	15
35	–	–
36	–	–

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Elektrisch verstellbarer Fahrersitz (Option)	25
2	Elektrisch verstellbarer Beifahrersitz (Option)	25
3	Gebläse der Klimaanlage	30
4	Steuergerät – Beifahrertür vorne	25
5	Steuergerät – Fahrertür	25
6	Deckenbeleuchtung; Elektrisches oberes Steuergerät.	10
7	Schiebedach (Option)	15
8	Zündschlüssel; SRS-System; Motorsteuergerät; Wegfahrsperre.	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuergerät.	5
10	Audiosystem	20
11	Audiosystem-Verstärker (Option)	30
12	Navigationssystem-Display (Option)	10
13 – 38	–	–

Sicherungen im Kofferraum

Nr.	Beschreibung	Stromstärke [A]
1	Rückfahrlichter	10
2	Standlichter; Nebelscheinwerfer; Motorraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuergerät	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Drähte) – Option	15
8	12 V Stromversorgung – Fahrgastraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio-Zubehör	5
18	–	–

19	Klappbare Kopfstützen	15
20	Anhängerverkabelung (15 Drähte) – Option	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C Federungssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Parklichter, Blinker	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker.	25
31	Hauptsicherung: Sicherungen 37 und 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizbare Heckscheibe	20
38	Beheizbare Heckscheibe	20

Volvo S60 I (2009) – Sicherungskastenbelegung

Baujahr: 2009.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind Sicherung Nr. 11 (12-V-Steckdosen – vorne und hinten) im Sicherungskasten des Armaturenbretts unter dem Lenkrad und Sicherung Nr. 8 (12-V-Steckdose – Kofferraum) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Relais-/Sicherungskasten im Motorraum.

2) Sicherungskasten in der Kabine unter dem Lenkrad, hinter der Kunststoffverkleidung.

3) Sicherungskasten in der Kabine, am Rand des Armaturenbretts.

4) Der Sicherungskasten befindet sich hinter der Verkleidung auf der Fahrerseite im Laderaum.

Relais-/Sicherungskasten im Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	ABS	30
2	ABS	30
3	Scheinwerferreinigung (einige Modelle)	35
4	–	–
5	Zusatzscheinwerfer (Option)	20
6	Anlasserrelais	35
7	Scheibenwischer	25
8	Kraftstoffpumpe	15
9	–	–
10	Zündspulen; Motorsteuergerät.	20

11	Gaspedalsensor; Klimakompressor; E-Box-Lüfter.	10
12	Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenmesser.	15
13	Drosselklappensteuergerät	10
14	Beheizter Sauerstoffsensor	20
15	Motorblockheizung; Elektromagnetische Ventile.	10
16	Abblendlicht auf der Fahrerseite	20
17	Abblendlicht auf der Beifahrerseite	20
18	–	–
19	Stromversorgung Motorsteuergerät; Motorrelais.	5
20	Parklichter	15
21	Vakuumpumpe	20

Sicherungskasten in der Kabine, hinter der Kunststoffverkleidung

Nr.	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Warnsirene (Option)	5
9	Unterbrechung der Stromversorgung des Lichtschalters	5
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option).	10
11	12-V-Steckdosen – vorne und hinten, Zigarettenanzünder.	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Servolenkung; Aktive BiXenon-Scheinwerfer (Option).	10
17	Abblendlicht vorne auf der Fahrerseite (Option).	7,5

18	Abblendlicht auf der Beifahrerseite (Option).	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlicht auf der Fahrerseite	10
23	Fernlicht auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5
29	Kraftstoffpumpe	7,5
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe vorne	15
35	–	–
36	–	–

Sicherungskasten am Rand des Armaturenbretts

Nr.	Beschreibung	Stromstärke [A]
1	Elektrisch verstellbarer Fahrersitz (Option).	25
2	Elektrisch verstellbarer Beifahrersitz (Option).	25
3	Gebläse der Klimaanlage	30
4	Steuergerät – Beifahrertür vorne	25
5	Steuergerät – Fahrertür	25
6	Deckenbeleuchtung; Oberes elektrisches Steuergerät.	10
7	Schiebedach (Option)	15
8	Zündschlüssel; SRS-System; Motorsteuergerät; Wegfahrsperre.	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuergerät.	5
10	Audiosystem	20
11	Audiosystem-Verstärker (Option)	30
12	Navigationssystem-Display (Option)	10
13 – 38	–	–

Sicherungen im Kofferraum

Nr.	Beschreibung	Stromstärke [A]
1	Rückfahrlichter	10
2	Standlichter, Nebelscheinwerfer; Motorraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuergerät	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Drähte) – Option	15
8	12 V Stromversorgung – Fahrgastraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio-Zubehör	5
18	–	–

19	Klappbare Kopfstützen	15
20	Anhängerverkabelung (15 Drähte) – Option	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C Federungssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, FourC, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Parklichter, Blinker (Option).	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker (Option).	25
31	Hauptsicherung: Sicherungen 37 und 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizbare Heckscheibe	20
38	Beheizbare Heckscheibe	20

Volvo S60 II (2010-2011) – Sicherungskastenbelegung

Baujahr: 2010, 2011.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind Sicherung Nr. 22 (12-V-Steckdosen in der Tunnelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach und Sicherung Nr. 7 (12-V-Steckdose hinten) im Sicherungskasten des Kofferraums.

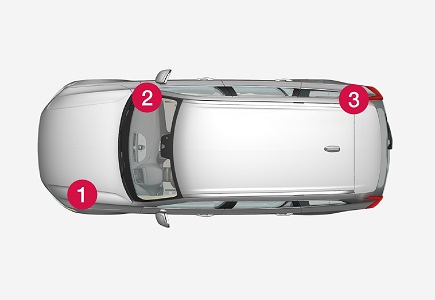

Position des Sicherungskastens

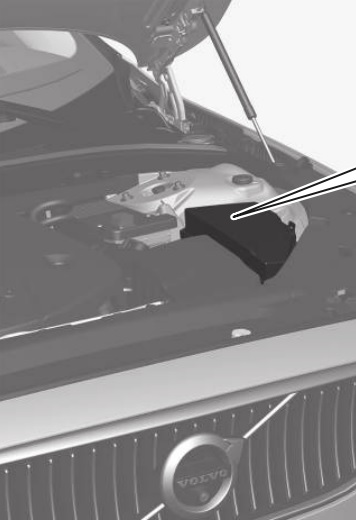

1) Motorraum

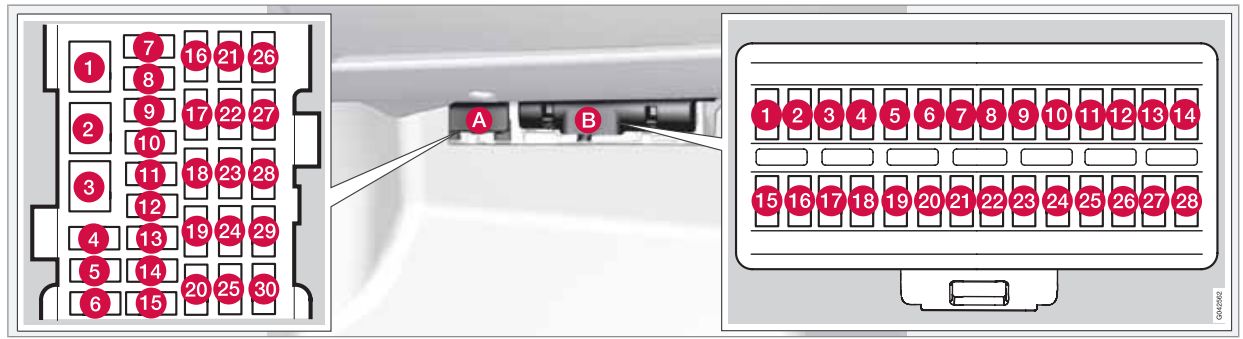

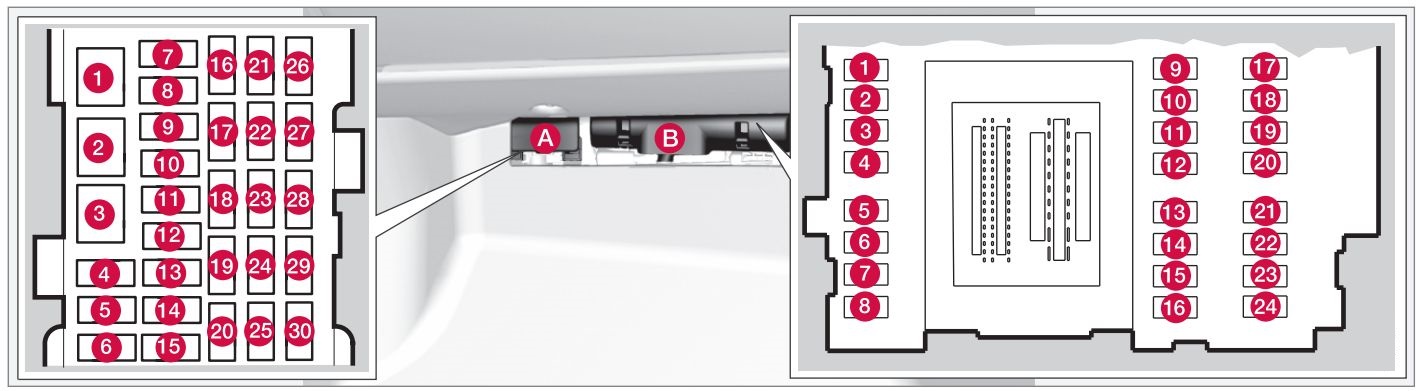

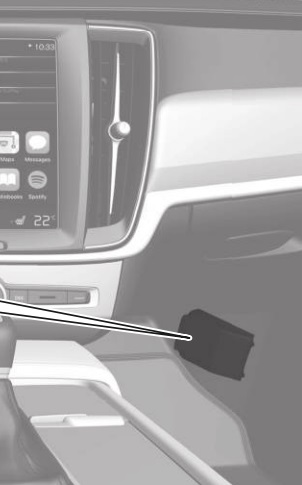

2) Unter dem Handschuhfach Sicherungskasten A (allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Sicherungen des Steuergeräts)

Befindet sich unter der Verkleidung.

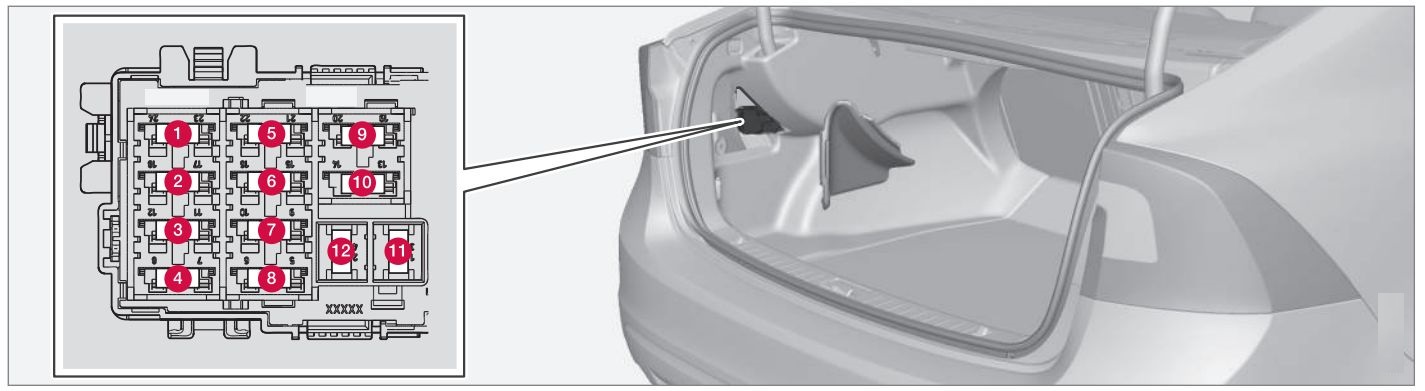

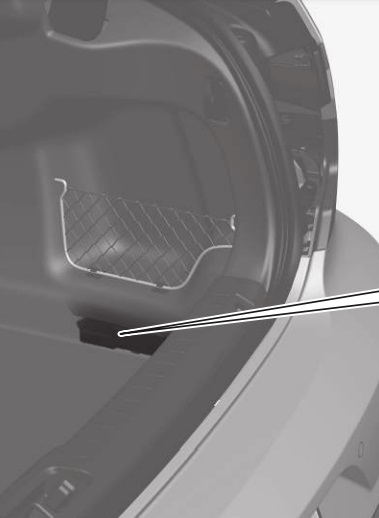

4) Kofferraum

Befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

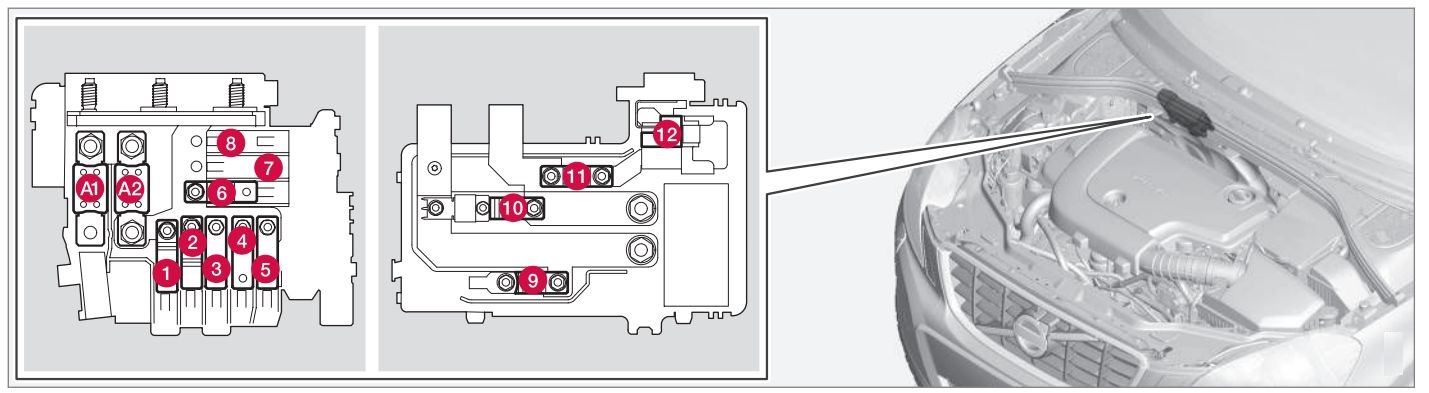

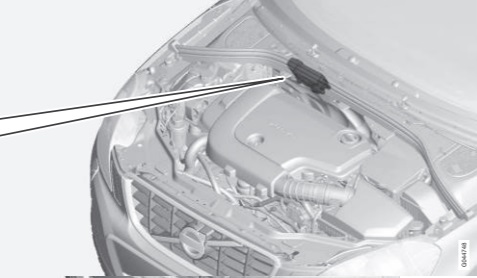

5) Kalte Zone im Motorraum (nur Start/Stop)

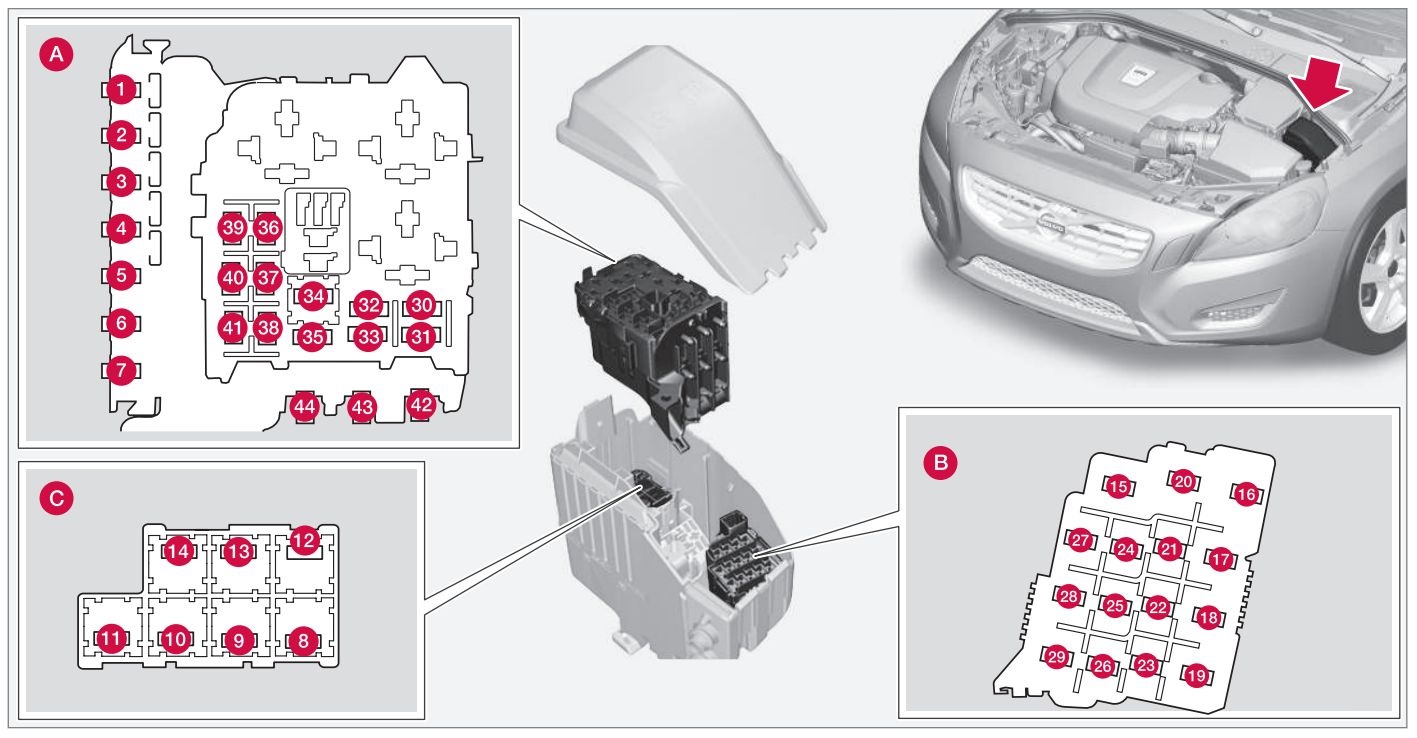

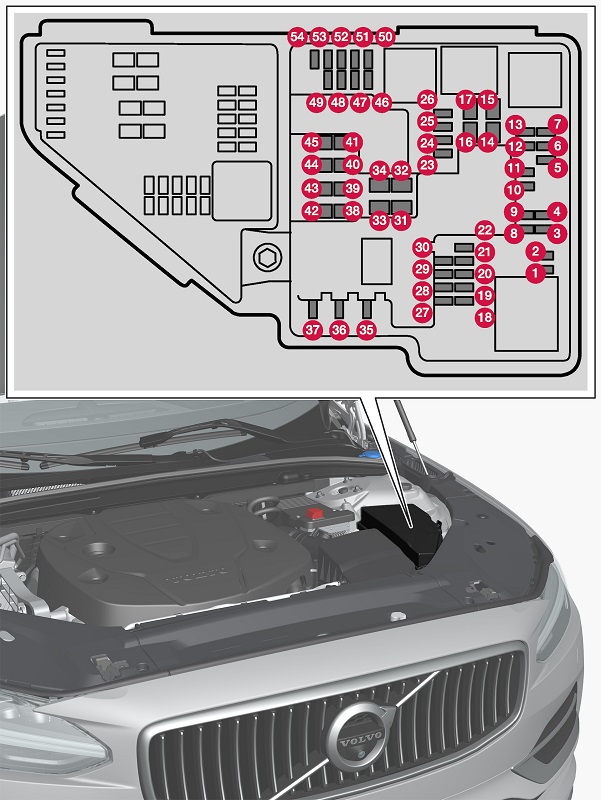

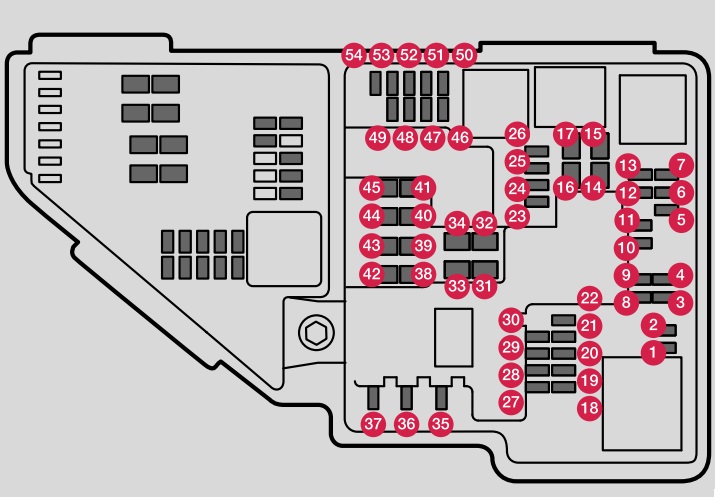

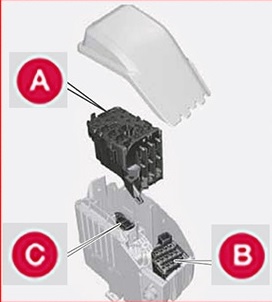

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	Stromkreisunterbrecher	50
2	Stromkreisunterbrecher	50
3	Stromkreisunterbrecher	60
4	Stromkreisunterbrecher	60
5	Stromkreisunterbrecher	60
6	–	–
7	–	–
8	Frontscheibe *	40
9	Scheibenwischer	30
10	–	–
11	Gebläse der Klimaanlage	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Kurvenlichtausrichtung *	10
17	Zentrales Elektromodul	20
18	ABS-Stromversorgung 15	5
19	Geschwindigkeitsabhängige Servolenkung *	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen *	10

22	Vakuumpumpe I5T	5
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer *	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuergerät – Automatikgetriebe.	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappe.	10
37	–	–
38	Motorventile	10
39	EVAP; Beheizte Lambdasonde; Kraftstoffeinspritzung.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter – Infotainment-System.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang* (Türgriffe)	5
7	–	–
8	Bedienelemente in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür.	20
11	Bedienelemente in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	7,5
13	Elektrisch verstellbarer Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*.	20

15	Klappbare Kopfstützen	15
16	Infotainment-Steuermodul	5
17	Audio-Navigationssystem; Navigationssystem-Display*.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	–	–
21	Elektrisches Dach*; Pfützenbeleuchtung; Klimaanlagensensor.	5
22	12 V Steckdosen.	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter hinterer Beifahrersitz (rechts)*.	15
27	Beheizter hinterer Beifahrersitz (links).	15
28	Parkassistent*; Volvo Navigationssystem*; Parkkamera*.	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nr.	Beschreibung	Ampere [A]
1	–	–
2	–	–
3	Zusätzliche Frontbeleuchtung; Elektrische Sitze*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung der hinteren Türen und des Tankdeckels	10
9	Scheibenwischer	15
10	Scheibenwaschanlage vorne	15
11	Offener Kofferraum	10

12	–	10
13	Kraftstoffpumpe	20
14	Fernbedienungsempfänger für Schlüssel; Alarm; Klimaanlage.	5
15	Lenkradsperre	15
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat*	5
20	Gaspedal; Elektrische Rückspiegel; Beheizte Rücksitze*.	7,5
21	Infotainment-System; CD-Player und Radio.	–
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Laderaum

Nummer	Beschreibung	Ampere [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Heckscheibenheizung	30
4	Anhängersteckdosen 2*	15
5	–	–
6	12 V Steckdosen im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdosen 1*	40
12	–	–

Volvo S60 II (2012) – Sicherungsplan

Baujahr: 2012.

Die Sicherungen für den Zigarettenanzünder (Steckdosen) im Volvo S60 sind Sicherung Nr. 22 (12 V Steckdosen in der Mittelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach und Sicherung Nr. 7 (12 V Steckdose hinten) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Motorraum

2) Unter dem Handschuhfach Sicherungskasten A (allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Sicherungen des Steuermoduls)

Befindet sich unter der Verkleidung.

4) Kofferraum

Befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

5) Kalte Zone im Motorraum (nur Start/Stop)

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Ampere [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfernivellierung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Servolenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen*	10
22	Vakuumpumpe (5-Zylinder-Motor)	5

23	Beleuchtungsplatte	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul – Automatikgetriebe.	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät.	10
39	EVAP-Ventil; Beheizte Lambdasonde.	15
40	Vakuumpumpe; Blockheizlüfter (5-Zylinder-Motor)	10
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	60 (5-Zylinder-Motor)
		80 (6-Zylinder-Motor)
44	Elektrohydraulische Servolenkung	100
* – Option / Zusatzausstattung, weitere Informationen siehe Einleitung

Sicherungen – Handschuhfach

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter – Infotainment-System	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang* (Türgriffe)	5
7	–	–
8	Bedienelemente in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür.	20
11	Bedienelemente in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	7,5
13	Elektrischer Fahrersitz*	20
14	Elektrischer Beifahrersitz vorne*.	20

15	Klappbare Kopfstützen der Rücksitze	15
16	Infotainment-Steuermodul	5
17	Audio-Navigationssystem Sirius Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	–	–
21	Elektrisches Panorama-Schiebedach* Fußraumbeleuchtung; Klimaanlagensensor.	5
22	12 V Steckdosen.	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*; Toter-Winkel-Informationssystem (BLIS)*.	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Ampere [A]
1	–	–
2	–	–
3	Zusatzbeleuchtung vorne; Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze*; HomeLink® Wireless Control System*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*	10
6	Zusatzbeleuchtung; Regensensor.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	–	–
10	Scheibenwaschdüse Frontscheibe	15
11	Kofferraum offen	10

12	–	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm; On-Board-Diagnosesystem.	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum

Nummer	Beschreibung	Ampere [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizte Heckscheibe	30
4	Anhängeranschlüsse 2*	15
5	–	–
6	12 V Anschlüsse im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschlüsse 1*	40
12	–	–

Volvo S60 II (2013) – Sicherungskastenplan

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2013) ist Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Ampere [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfernivellierung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Servolenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen*	10
22	Vakuumpumpe (5-Zylinder-Motor)	5

23	Beleuchtungsplatte	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul – Automatikgetriebe	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 5 Zylinder).	10
39	EVAP-Ventil; Beheizter Lambdasensor.	15
40	Vakuumpumpe; Heizlüfter Ölwanne (5-Zylinder-Motor).	10
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	60 (5 Zylinder)
		80 (6 Zylinder)
44	Elektrohydraulische Servolenkung	100
* – Option/Zusatzausstattung

Sicherungen – Handschuhfach

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergerätemoduls

Position: Sicherungskasten A

Nr.	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang* (Türgriffe)	5
7	–	–
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür.	20
11	Bedienelemente in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	7,5
13	Fahrersitz mit elektrischer Verstellung*	20
14	Beifahrersitz mit elektrischer Verstellung*.	20

15	Spritzdüsen der Frontscheibe	25
16	Infotainment-System-Steuermodul	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	–	–
21	Elektrisches Panorama*; Pfützenbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*; Toter-Winkel-Informationssystem (BLIS)*.	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	–	–
2	–	–
3	Zusatzbeleuchtung vorne; Fensterheber in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Funksystem*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat, Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	–	–
10	Spritzdüse der Frontscheibe	15
11	Kofferraum – Öffnung	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage; Alarmsensor für Bewegung*.	5
15	–	–
16	Alarm; On-Board-Diagnosesystem.	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum/Kofferraum

Nr.	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizbare Heckscheibe	30
4	Anhängersteckdose 2*	15
5	–	–
6	12 V Steckdose im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

Volvo S60 II (2014) – Sicherungskastenbelegung

Baujahr: 2014.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S60 (2014) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe* – Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	Frontscheibe* – Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Scheinwerferausrichtung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Servolenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen*	10
22	Vakuumpumpe (5-Zylinder-Motor)	5
23	Beleuchtungspanel	5

24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren).	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 5 Zylinder).	10
39	EVAP-Ventil; Beheizter Lambdasensor.	15
40	Vakuumpumpe; Blockheizlüfter (5-Zylinder-Motor).	10
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	60 (5 Zylinder)
		80 (6 Zylinder)
44	Elektromechanische Servolenkung	100
* – Option / Zusatzausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet

Sicherungen – Handschuhfach

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nr.	Beschreibung	Amp [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	Spritzdüsen der Frontscheibe	25
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang* (Türgriffe)	5
7	–	–
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür.	20
11	Bedienelemente in der linken hinteren Beifahrertür.	20
12	Schlüsselloser Zugang*	7,5
13	Fahrersitz mit Antrieb*	20
14	Beifahrersitz vorne elektrisch betätigt*.	20

15	Spritzdüsen der Frontscheibe	25
16	Infotainment-System-Steuermodul	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	–	–
21	Elektrisches Panoramadach*; Beleuchtung im Türrahmen; Klimaanlagen-Sensor.	5
22	12 V Steckdose in der Mittelkonsole	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*; Toter-Winkel-Informationssystem (BLIS)*.	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nr.	Beschreibung	Stromstärke [A]
1	–	–
2	–	–
3	Zusatzbeleuchtung vorne; Fensterheber in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Funksystem*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat, Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Beheiztes Lenkrad*	15
10	Beheizte Frontscheibe*	15
11	Kofferraumöffnung	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, Borddiagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum/Kofferraum

Nr.	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizbare Heckscheibe	30
4	Anhängersteckdose 2*	15
5	–	–
6	12 V Steckdose im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

Volvo S60 II (2015) – Sicherungsplan

Baujahr: 2015.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind die Sicherung Nr. 22 (12 V Steckdosen in der Mittelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach und die Sicherung Nr. 7 (12 V Steckdose hinten) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Motorraum

2) Unter dem Handschuhfach Sicherungskasten A (allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Sicherungen des Steuermoduls)

Befindet sich unter der Abdeckung.

4) Kofferraum

Befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

5) Kalte Zone im Motorraum (nur Start/Stop)

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	Automatischer Schalter: Zentrales Elektromodul unter dem Handschuhfach A	50
2	Automatischer Schalter: Zentrales Elektromodul unter dem Handschuhfach.	50
3	Automatischer Schalter: Zentrales Elektromodul im Kofferraum A.	60
4	Automatischer Schalter: Zentrales Elektromodul unter dem Handschuhfach A.	60
5	Automatischer Schalter: Zentrales Elektromodul unter dem Handschuhfach A.	60
6	–	–
7	–	–
8	Frontscheibe* – Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Lüfter der Klimaanlage A	40
12	Frontscheibe* – Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Scheinwerferausrichtung*	10
17	Zentrales Elektromodul (unter dem Handschuhfach)	20
18	ABS	5
19	Regulierbare Lenkkraft*	5
20	Motorsteuergerät (ECM); Getriebe; SRS	10
21	Beheizte Scheibenwaschdüsen*	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren)	15
33	Relaisspulen Klimaanlage; Relaisspulen in der kalten Zone des Motorraums für Start/Stop.	5
34	Anlasserrelais A	30
35	Motorsteuergerät (4-Zylinder-Motoren) Zündspulen (5-/6-Zylinder-Motoren); Kondensator (6-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
	Motorsteuergerät (5-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser; Thermostat; EVAP-Ventil.	10
	5-/6-Zylinder-Motoren: Einspritzsystem;. Luftmassenmesser (nur 6-Zylinder-Motoren); Motorsteuergerät.	15
38	Klimakompressor (5-/6-Zylinder-Motoren); Motorventile; Motorsteuergerät (6-Zylinder-Motoren); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 6 Zylinder).	10
	Motorventile; Ölpumpe; Lambdasonde beheizt zentral (4-Zylinder-Motoren).	15
39	Lambdasonden beheizt vorne, hinten (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Beheizte Sauerstoffsensoren (5-/6-Zylinder-Motoren).	15
40	Ölpumpe (Automatikgetriebe); Blockheizung (5-Zylinder-Motoren)	10
	Zündspulen	15
41	Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Steuergerät Kühlergrill (5-Zylinder-Motoren).	5
	Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	60 (4-/5 Zylinder)
		80 (6 Zylinder)
44	Servolenkung	100
* – Option / Zusatzausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet.

Sicherungen – Fahrgastraum

Sicherungsplan A:

Allgemeine Sicherungen

Sicherungsplan B:

Sicherungen des Steuergeräts

Position: Sicherungsplan A

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	Scheibenwaschanlage	25
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang* (Türgriffe)	5
7	–	–
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür	20
11	Bedienelemente in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang*	7,5
13	Elektrisch verstellbarer Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	–	–
16	Infotainment-Steuergerät	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Elektrisches Dach*; Pfützenbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdosen in der Mittelkonsole	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*, Anhängerkupplungs-Steuergerät*, Parkassistent-Kamera*, Toter-Winkel-Informationssystem (BLIS)*	5
29	Allradantrieb-Steuergerät*	15
30	Aktives Fahrwerkssystem*	10

Position: Sicherungsplan B

Nr.	Beschreibung	Ampere [A]
1	–	–
2	–	–
3	Zusatzbeleuchtung vorne; Fensterheber in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Funkfernbedienungssystem*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat, Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Elektrisch beheiztes Lenkrad*	15
10	Elektrisch beheizte Windschutzscheibe*	15
11	Kofferraum – Öffnung	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel, Beheizte Rücksitze*	7,5
21	–	–
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum / Kofferraum

Nr.	Beschreibung	Ampere [A]
1	Elektrische Feststellbremse (linke Seite).	30
2	Elektrische Feststellbremse (rechte Seite).	30
3	Beheizbare Heckscheibe	30
4	Anhängerversorgung 2*	15
5	–	–
6	12 V Steckdose im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängerversorgung 1*	40
12	–	–

Sicherungen – kalter Bereich des Motorraums (nur Start/Stop)

Nr.	Beschreibung	Ampere [A]
A1	Automatischer Schalter: zentrales Elektromodul im Motorraum.	175
A2	Automatischer Schalter: Sicherungstafel unter dem Fahrgastraum, zentrales Elektromodul im Kofferraum.	175
1	–	–
2	Automatischer Schalter: Sicherungstafel B unter dem Fahrgastraum.	50
3	Automatischer Schalter: Sicherungstafel A unter dem Fahrgastraum.	60
4	Automatischer Schalter: Sicherungstafel A unter dem Fahrgastraum.	60
5	Automatischer Schalter: zentrales Elektromodul im Kofferraum.	60
6	Lüfter der Klimaanlage	40
7	–	–
8	–	–
9	Relais des Anlassermotors	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Zentrales Elektromodul: Referenzspannung der Zusatzbatterie; Ladepunkt der Zusatzbatterie.	15

Volvo S60 II (2016) – Sicherungsplan

Baujahr: 2016.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind die Sicherung Nr. 22 (12 V Steckdosen in der Mittelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach und die Sicherung Nr. 7 (12 V Steckdose hinten) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Motorraum

2) Unter dem Handschuhfach Sicherungskasten A (allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Sicherungen des Steuermoduls)

Befindet sich unter der Verkleidung.

4) Kofferraum

Befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

5) Kalter Bereich im Motorraum (nur Start/Stop)

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter: zentrales Elektromodul unter dem Handschuhfach A.	50
2	Automatischer Schalter: zentrales Elektromodul unter dem Handschuhfach.	50
3	Automatischer Schalter: zentrales Elektromodul im Kofferraum A.	60
4	Automatischer Schalter: zentrales Elektromodul unter dem Handschuhfach A.	60
5	Automatischer Schalter: zentrales Elektromodul unter dem Handschuhfach A.	60
6	–	–
7	–	–
8	Frontscheibe* – Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Lüfter der Klimaanlage A	40
12	Frontscheibe* – Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Kurvenlichtregelung*	10
17	Zentrales Elektromodul (unter dem Handschuhfach).	20
18	ABS	5
19	Regulierbare Lenkkraft*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen*	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren).	15
33	Klimaanlagen-Relaisspulen; Relaisspulen im kalten Bereich des Motorraums für Start/Stop.	5
34	Anlasser-Relais A	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
	Motorsteuergerät (5-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser; Thermostat; EVAP-Ventil.	10
	5-Zylinder-Motoren: Einspritzsystem; Motorsteuergerät.	15
38	Klimakompressor (5-/6-Zylinder-Motoren); Motorventile; Motorsteuergerät (6-Zylinder-Motoren); Solenoide (nur 6-Zylinder ohne Turbo); Luftmassenmesser (nur 6-Zylinder); Ölstandsensor (nur 5-Zylinder).	10
	Motorventile; Ölpumpe; Lambdasonde beheizt zentral (4-Zylinder-Motoren).	15
39	Vordere, hintere beheizte Lambdasonden (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Beheizte Sauerstoffsensoren (5-/6-Zylinder-Motoren).	15
40	Ölpumpe; Blockheizung; Kühlmittelpumpe (5-Zylinder-Motoren).	10
	Zündspulen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Steuergerät Kühlerjalousie (5-Zylinder-Motoren).	5
	Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	60, 80 (4 Zylinder)
		60 (5 Zylinder)
44	Servolenkung	100
* – Option / Zusatzausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet.

Sicherungen – Handschuhfach

Motorraum Sicherungen A: Allgemeine Sicherungen

Motorraum Sicherungen B: Sicherungen des Steuergeräts

Position: Motorraum Sicherungen A

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	Scheibenwaschanlage	25
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang* (Türgriffe)	5
7	–	–
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür	20
11	Bedienelemente in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang*	7,5
13	Motorisierter Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	–	–
16	Infotainment-Display	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Sensus-Steuergerät	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Elektrisches Panoramadach; Pfützenbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdosen in der Mittelkonsole	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Toter-Winkel-Informationssystem (BLIS)*; Parkkamera*.	5
29	Allradantrieb-Steuergerät*	15
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nr.	Beschreibung	Ampere [A]
1	–	–
2	–	–
3	Vordere Zusatzbeleuchtung; Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat, Kollisionswarnung*	10
6	Zusatzbeleuchtung; Regensensor*; HomeLink® Funkfernbedienungssystem*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Beheiztes Lenkrad*	15
10	Beheizte Windschutzscheibe*	15
11	Kofferraumöffnung	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, On-Board-Diagnosesystem	5
17	Satellitenradio*; Audio-Systemverstärker.	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*	7,5
21	–	–
22	Bremslichter	5
23	Aktuator für Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum/Kofferraum

Nr.	Beschreibung	Amp [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizbare Heckscheibe	30
4	Anhängeranschlüsse 2*	15
5	–	–
6	12 V Steckdosen im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschlüsse 1*	40
12	–	–

Sicherungen – kalter Bereich des Motorraums (nur Start/Stop) – Option für 4-Zylinder-Motoren

Nr.	Beschreibung	Amp [A]
A1	Automatischer Schalter: zentrales Elektromodul im Motorraum.	175
A2	Automatischer Schalter: Sicherungskasten unter dem Handschuhfach, zentrales Elektromodul im Kofferraum.	175
1	–	–
2	Automatischer Schalter: Sicherungskasten B unter dem Handschuhfach.	50
3	Automatischer Schalter: Sicherungskasten A unter dem Handschuhfach.	60
4	Automatischer Schalter: Sicherungskasten A unter dem Handschuhfach.	60
5	Automatischer Schalter: zentrales Elektromodul im Kofferraum.	60
6	Lüfter der Klimaanlage	40
7	–	–
8	–	–
9	Relais des Anlassermotors	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Zentrales Elektromodul: Referenzspannung der Zusatzbatterie; Ladestelle der Zusatzbatterie.	15

Volvo S60 (2017) – Sicherungskastenplan

Baujahr: 2017.

Die Sicherungen der Zigarettenanzündersteckdosen (Stromversorgungssteckdosen) im Volvo S60 sind die Sicherung Nr. 22 (12 V Steckdosen in der Tunnelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach und die Sicherung Nr. 7 (12 V Steckdose hinten) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Motorraum

2) Unter dem Handschuhfach Sicherungskasten A (allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Sicherungen des Steuermoduls)

Befindet sich unter der Verkleidung.

4) Kofferraum

Befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

5) Kalte Zone im Motorraum (nur Start/Stop)

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach A	50
2	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach	50
3	Automatischer Schalter: elektrisches Modul zentral im Kofferraum A	60
4	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach A	60
5	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach A	60
6	–	–
7	–	–
8	Frontscheibe*, Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter A	40
12	Frontscheibe*, Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Kurvenlicht-Niveauregulierung *	10
17	Elektrisches Modul zentral (unter dem Handschuhfach)	20
18	ABS	5
19	Regulierbare Lenkkraft *	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwischerdüsen*	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzscheinwerfer *	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren)	15
33	Klimaanlagen-Relaisspulen; Relaisspulen in der kalten Zone des Motorraums für Start/Stop.	5
34	Anlasserrelais A	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
	Motorsteuergerät (5-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser, Thermostat, EVAP-Ventil	10
	5-Zylinder-Motoren: Einspritzsystem, Motorsteuergerät.	15
38	Klimakompressor (5-Zylinder-Motoren); Motorventile; Ölstandsensor (nur 5-Zylinder-Motoren).	10
	Motorventile; Ölpumpe; Lambda-Sonde mit Zentralheizung (4-Zylinder-Motoren).	15
39	Beheizte vordere und hintere Lambda-Sonden (4-Zylinder-Motoren); EVAP-Ventil (5-Zylinder-Motoren); Beheizte Sauerstoffsensoren (5-Zylinder-Motoren).	15
40	Ölpumpe; Blockheizung; Kühlmittelpumpe (5-Zylinder-Motoren).	10
	Zündspulen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-Zylinder-Motoren); Kühlergrill-Steuergerät (5-Zylinder-Motoren).	5
	Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	60 oder 80 (4-Zylinder-Motoren)
		60 (5-Zylinder-Motoren)
44	Servolenkung	100
* – Option / Zusatzausstattung, weitere Informationen siehe Einleitung
A – Dieser Artikel wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nr.	Beschreibung	Ampere [A]
1	Automatischer Schalter Infotainment-System und Sicherungen 16-20	40
2	Spritzdüsen Frontscheibe	25
3	–	–
4	–	–
5	–	–
6	Schlüsselloser Zugang * (Türgriffe)	5
7	–	–
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang *	7,5
13	Fahrersitz elektrisch *	20
14	Beifahrersitz elektrisch verstellbar *	20

15	–	–
16	Infotainment-System-Display	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Sensus Steuergerät	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Schiebedach-Aktuator*; Türöffnungsbeleuchtung; Sensus Klimaanlage.	5
22	12 V Steckdosen in der Mittelkonsole	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Beifahrersitz*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent* Toter-Winkel-Informationssystem (BLIS)*; Rückfahrkamera*	5
29	Allradantrieb-Steuergerät *	15
30	Aktives Fahrwerkssystem *	10

Position: Sicherungskasten B

Nr.	Beschreibung	Ampere [A]
1	–	–
2	–	–
3	Zusätzliche Frontbeleuchtung; Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusätzliche Beleuchtung; Regensensor*; HomeLink® Funksystem*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Beheiztes Lenkrad elektrisch*	15
10	Beheizte Frontscheibe elektrisch*	15
11	Kofferraumöffnung	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, Bordcomputer-Diagnosesystem	5
17	Satellitenradio*; Audiosystem-Verstärker.	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnung*	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*	7,5
21	–	–
22	Bremslichter	5
23	Schiebedach-Aktuator*	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum / Kofferraum

Nr	Beschreibung	Ampere [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Stromversorgung für Anhänger 2*	15
5	–	–
6	12 V Stromversorgung im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Stromversorgung für Anhänger 1*	40
12	–	–

Sicherungen – Kalte Zone Motorraum (nur Start/Stop) – Option für 4-Zylinder-Motoren

Nr	Beschreibung	Ampere [A]
A1	Automatischer Schalter: elektrisches Modul zentral im Motorraum	175
A2	Automatischer Schalter: Sicherungskasten unter dem Fahrgastraum, elektrisches Modul zentral im Kofferraum	175
1	–	–
2	Automatischer Schalter: Sicherungskasten B unter dem Fahrgastraum	50
3	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
4	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
5	Automatischer Schalter: elektrisches Modul zentral im Kofferraum	60
6	Lüfter der Klimaanlage	40
7	–	–
8	–	–
9	Relais des Anlassermotors	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Elektrisches Modul zentral: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie	15

Volvo S60 – Sicherungskasten-Schema

Baujahr: 2018.

Die Sicherungen der Zigarettenanzündersteckdosen (Stromversorgungssteckdosen) im Volvo S60 sind Sicherung Nr. 22 (12 V Steckdosen in der Mittelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach und Sicherung Nr. 7 (12 V Steckdose hinten) im Sicherungskasten des Kofferraums.

Position des Sicherungskastens

1) Motorraum

2) Unter dem Handschuhfach Sicherungskasten A (allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Sicherungen des Steuermoduls)

Befindet sich unter der Verkleidung.

4) Kofferraum

Befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

5) Kalte Zone im Motorraum (nur Start/Stop)

Motorraum

Sicherungsbelegung im Motorraum (2018)

Nr	Beschreibung	Ampere [A]
Nr	Beschreibung	Ampere [A]
1	Stromkreisunterbrecher: elektrisches Systemmodul unter dem Handschuhfach (wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet)	50
2	Schalter: elektrisches Systemmodul unter dem Handschuhfach	50
3	Stromkreisunterbrecher: elektrisches Systemmodul im Kofferraum (wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet)	60
4	Stromkreisunterbrecher: elektrisches Systemmodul unter dem Handschuhfach (wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet)	60
5	Stromkreisunterbrecher: elektrisches Systemmodul unter dem Handschuhfach (wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet)	60
6	–
7	–
8	Frontscheibe (Option), Fahrerseite	40
9	Scheibenwischer	30
10	–
11	Lüfter der Klimaanlage (wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet)	40
12	Frontscheibe (Option), Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Scheinwerfer – Scheinwerfer-Niveauregulierung (Option)	10
17	Elektrisches Systemmodul (unter dem Handschuhfach)	20
18	ABS	5
19	Regulierbare Lenkkraft (Option)	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Düsen (Option)	10
22	–
23	Beleuchtungspanel	5
24	–

Nr	Beschreibung	Ampere [A]
25	–
26	–
27	Relaiswicklungen	5
28	Zusatzscheinwerfer (Option)	20
29	Hupe	15
30	Relaiswicklungen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht 4-Zylinder-Motoren)	15
33	Relaiswicklungen der Klimaanlage; Relaiswicklungen in der kalten Zone des Motorraums für Start/Stop	5
34	Anlasserrelais (wird in Fahrzeugen mit Start/Stop-Funktion als Option nicht verwendet)	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündwicklungen (5-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
36	Motorsteuergerät (5-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser, Thermostat, EVAP-Ventil	10
37	5-Zylinder-Motoren: Einspritzsystem, Motorsteuergerät	15
38	Klimakompressor (5-Zylinder-Motoren); Motorventile; Ölstandsensor (nur 5-Zylinder).	10
38	Motorventile; Ölpumpe; Lambda-Sonde zentral beheizt (4-Zylinder-Motoren).	15
39	Lambda-Sonden beheizt vorne/hinten (4-Zylinder-Motoren); EVAP-Ventil (5-Zylinder-Motoren); Lambda-Sonden beheizt (5-Zylinder-Motoren).	15
40	Ölpumpe; Blockheizung; Kühlmittelpumpe (5-Zylinder-Motoren).	10
40	Zündwicklungen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-Zylinder-Motoren); Kühlerjalousie-Steuergerät (5-Zylinder-Motoren).	5
41	Kraftstoffleckerkennung; Klimaanlagen-Magnetventil (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	60 oder 80 (4-Zylinder-Motoren), 60 (5-Zylinder-Motoren)
44	Servolenkung	100

Die Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit ausgetauscht werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/automatische Schalter und dürfen nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ausgetauscht werden.

Unter dem Handschuhfach (Sicherungskasten A)

Sicherungsbelegung unter dem Handschuhfach (Sicherungskasten A – 2018)

Nr	Beschreibung	Ampere [A]
Nr	Beschreibung	Ampere [A]
1	Sicherungskasten des Infotainmentsystems und Sicherungen 16-20	40
2	Scheibenwaschanlage	25
3	–
4	–
5	–
6	Schlüsselloser Zugang (Option) (Türgriffe)	5
7	–
8	Steuerung in der Fahrertür	20
9	Steuerung in der Beifahrertür vorne	20
10	Steuerung in der rechten hinteren Beifahrertür	20
11	Steuerung in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang (Option)	7,5
13	Elektrisch verstellbarer Fahrersitz (Option)	20
14	Elektrisch verstellbarer Beifahrersitz vorne (Option)	20

Nr	Beschreibung	Ampere [A]
15	–
16	Display des Audio-Navigationssystems	5
17	Infotainmentsystem: Verstärker, SiriusXM Satellitenradio (Option).	10
18	Sensus Steuermodul	15
19	Bluetooth Freisprecheinrichtung	5
20
21	Elektrisches Dach (Option); Außenbeleuchtung; Klimaanlagensensor.	5
22	12 V Steckdosen in der Mittelkonsole	15
23	Beheizter Rücksitz (Beifahrerseite) (Option)	15
24	Beheizter Rücksitz (Fahrerseite) (Option)	15
25	–
26	Beheizter Beifahrersitz vorne (Option)	15
27	Beheizter Fahrersitz (Option)	15
28	Parkassistent (Option); Toter-Winkel-Informationssystem (BUS) (Option); Parkassistenzkamera (Option).	5
29	Allradantriebs-Steuermodul (Option)	15
30	Aktives Fahrwerkssystem (Option)	10

Unter dem Handschuhfach (Sicherungskasten B)

Sicherungsbelegung unter dem Handschuhfach (Sicherungskasten B – 2018)

Nr	Beschreibung	Ampere [A]
Nr	Beschreibung	Ampere [A]
1	–
2	–
3	Innenbeleuchtung vorne; Elektronische Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze (Option).	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung (Option).	10
6	Außenbeleuchtung; Regensensor (Option); HomeLINK (Option); Drahtloses Steuerungssystem (Option).	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Beheiztes Lenkrad (Option)	15
10	Beheizte Windschutzscheibe (Option)	15
11	Offener Kofferraum	10

Nummer	Beschreibung	Ampere [A]
12	Elektrisch klappbare äußere Kopfstützen (Option)	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15
16	Alarm, Borddiagnosesystem	5
17	Satellitenradio (Option); Audio-Systemverstärker.	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze (Option).	7,5
21	–
22	Bremslichter	5
23	Elektrisches Dach (Option)	20
24	Wegfahrsperre	5

Ladebereich (Kofferraum)

Sicherungsbelegung im Ladebereich

Nr	Beschreibung	Ampere [A]
1	Elektrische Feststellbremse (linke Seite)	30
2	Elektrische Feststellbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2 (Option)	15
5	–
6
7	12 V Steckdose hinten	15
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1 (Option)	40
12	–	–

Kaltzone im Motorraum

Sicherungsbelegung in der Kaltzone des Motorraums (2018)

Nr	Beschreibung	Ampere [A]
A1	Schalter: Elektromodul im Motorraum	175
A2	Schalter: Sicherungskasten unter der Steckdose, Elektromodul im Kofferraum	175
1
2	Schalter: Sicherungskasten B unter der Steckdose	50
3	Schalter: Sicherungskasten A unter der Steckdose	60
4	Schalter: Sicherungskasten A unter der Steckdose	60
5	Schalter: Elektromodul im Kofferraum	60
6	Lüfter der Klimaanlage	40
7
8
9	Relais des Anlassermotors	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Elektromodul: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie	15

Die Sicherungen A1, A2 und 1–11 sind automatische Relais/Schalter und dürfen nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Sicherung 12 kann bei Bedarf jederzeit ersetzt werden.

Volvo S60 (2019-…) – Sicherungskastenbelegung

Baujahr: 2019.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo S60 sind die Sicherungen Nr. 24 (12-V-Steckdose in der Konsole zwischen den Vordersitzen), Nr. 25 (12-V-Steckdose in der Konsole zwischen den Rücksitzen), Nr. 26 (12-V-Steckdose im Kofferraum) im Sicherungskasten des Motorraums und die Sicherung Nr. 2 (elektrische Steckdose in der Konsole zwischen den Rücksitzen) im Sicherungskasten unter dem Handschuhfach.

Position des Sicherungskastens

Motorraum

Sicherungskasten unter dem Handschuhfach

Sicherungskasten im Kofferraum

Sicherungsbelegungspläne

2019

Motorraum

Sicherungsbelegung im Motorraum (2019)

Nr	Amp [A]	Beschreibung
Nr	Amp [A]	Beschreibung
1	–	Nicht verwendet
2	–	Nicht verwendet
3	–	Nicht verwendet
4	15	Zündspulen (Benzin); Zündkerzen (Benzin)
5	15	Magnetventil Ölpumpe; Magnetkupplung Klimaanlage; beheizte Lambdasonde, Mitte (Benzin); beheizte Lambdasonde hinten (Diesel).
6	7.5	Unterdruckregler; Ventil; Impulsleistungsventil (Diesel).
7	20	Motorsteuergerät; Regelelement; Drosselklappengehäuse; AGR-Ventil (Diesel); Turbolader-Positionssensor (Diesel); Turbolader-Ventil (Benzin).
8	5	Motorsteuergerät
9	–	Nicht verwendet
10	10	Magnetventile (Benzin); Ventil; Motorkühlthermostat (Benzin); AGR-Kühlpumpe (Diesel); Vorglühsteuergerät (Diesel).
11	5	Spoilerklappen-Steuermodul; Kühlerklappen-Steuermodul; Relaiswicklungen Impulsleistung (Diesel)
12	–	Nicht verwendet
13	20	Motorsteuergerät
14	40	Anlasser
15	Bypass	Anlasser
16	30	Kraftstofffilterheizung (Diesel)
17	–	Nicht verwendet
18	–	Nicht verwendet
19	–	Nicht verwendet
20	–	Nicht verwendet
21	–	Nicht verwendet
22	–	Nicht verwendet
23	–	Nicht verwendet
24	15	12 V Steckdose in der Konsole zwischen den Vordersitzen
25	15	12 V Steckdose in der Konsole zwischen den Rücksitzen
26	15	12 V Steckdose im Kofferraum / Laderaum
27	–	Nicht verwendet

Nummer	Amp [A]	Beschreibung
28	15	Scheinwerfer links, einige Modelle mit LED
29	15	Scheinwerfer rechts, einige Modelle mit LED
30	–	Nicht verwendet
31	–	Nicht verwendet
32	–	Nicht verwendet
33	25	Scheinwerferwaschanlage
34	25	Scheibenwaschanlage
35	15	Getriebesteuergerät
36	20	Hupe
37	5	Warnsirene
38	40	Bremssteuergerät (Ventile, Feststellbremse)
39	30	Wischer
40	–	Nicht verwendet
41	–	Nicht verwendet
42	20	Standheizung
43	–	Nicht verwendet
44	–	Nicht verwendet
45	–	Nicht verwendet
46	5	Zündungsplus: Motorsteuergerät, Getriebeelemente, elektrische Servolenkung, zentrales Elektromodul, Bremssteuergerät.
47	–	Nicht verwendet
48	7.5	Scheinwerfer rechts
48	15	Scheinwerfer rechts, einige Modelle mit LED
49	–	Nicht verwendet
50	–	Nicht verwendet
51	5	Batterieanschluss-Steuermodul
52	5	Airbag
53	7.5	Scheinwerfer links
53	15	Scheinwerfer links, einige Modelle mit LED
54	5	Gaspedalsensor

Motorraum (Twin Engine)

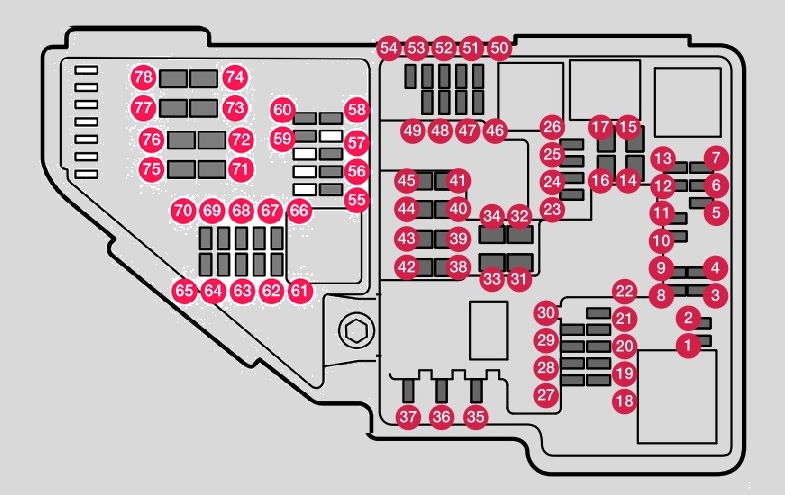

Sicherungsbelegung im Motorraum (2019, Twin Engine)

Nr	Amp [A]	Beschreibung
Nr	Amp [A]	Beschreibung
1	–	Nicht verwendet
2	–	Nicht verwendet
3	–	Nicht verwendet
4	5	Steuermodul des Aktuators für Aktivierung, Gangwechsel, Automatikgetriebe
5	5	Steuermodul des Hochvolt-Kühlmittelheizers
6	5	Steuermodul für Klimaanlage; Absperrventil Wärmetauscher; Absperrventil Kühlmittel über Heizsystem
7	5	Hybridbatterie-Steuermodul; Hochvolt-Inverter für Kombigenerator, Hochvolt-Anlasser mit 500 V-12 V Spannungs-Inverter.
8	–	Nicht verwendet
9	10	Wandler zur Leistungssteuerung des Elektromotors der Hinterachse
10	10	Hybridbatterie-Steuermodul; Hochvolt-Inverter für Kombigenerator, Hochvolt-Anlasser mit 500 V-12 V Spannungs-Inverter.
11	5	Lademodul
12	10	Absperrventil Kühlmittel Hybridbatterie; Kühlmittelpumpe 1 für Hybridbatterie.
13	10	Kühlmittelpumpe für Elektroantriebssystem
14	25	Lüfter für Hybridkomponentenkühlung
15	–	Nicht verwendet
16	–	Nicht verwendet
17	–	Nicht verwendet
18	–	Nicht verwendet
19	–	Nicht verwendet
20	–	Nicht verwendet
21	–	Nicht verwendet
22	–	Nicht verwendet
23	–	Nicht verwendet
24	15	12 V Steckdose in der Konsole zwischen den Vordersitzen
25	15	12 V Steckdose in der Konsole zwischen den Rücksitzen
26	15	12 V Steckdose im Kofferraum / Laderaum; USB-Anschlüsse für iPad.
27	–	Nicht verwendet
28	–	Nicht verwendet
29	–	Nicht verwendet
30	–	Nicht verwendet
31	–	Nicht verwendet
32	–	Nicht verwendet
33	25	Scheinwerferwaschanlage
34	25	Scheibenwaschanlage
35	–	Nicht verwendet
36	20	Hupe
37	5	Warnsirene
38	40	Bremssteuergerät (Ventile, Feststellbremse)
39	30	Wischer

Nr	Amp [A]	Beschreibung
40	–	Nicht verwendet
41	–	Nicht verwendet
42	20	Standheizung
43	40	Bremssteuergerät (ABS-Pumpe)
44	–	Nicht verwendet
45	–	Nicht verwendet
46	5	Zündungsplus: Motorsteuergerät; Getriebeelemente, elektrische Servolenkung, zentrales Elektromodul.
47	5	Externer Fahrzeugsound (in einigen Märkten)
48	7.5	Rechter Scheinwerfer
48	15	Rechter Scheinwerfer, einige Modelle mit LED
49	–	Nicht verwendet
50	–	Nicht verwendet
51	–	Nicht verwendet
52	5	Airbag
53	7.5	Linker Scheinwerfer
53	15	Linker Scheinwerfer, einige Modelle mit LED
54	5	Gaspedalsensor
55	15	Getriebesteuergerät; Getriebeschalthebel-Steuermodul.
56	5	Motorsteuergerät
57	–	Nicht verwendet
58	–	Nicht verwendet
59	–	Nicht verwendet
60	–	Nicht verwendet
61	20	Motorsteuergerät; Regelelement; Drosselklappengehäuse; Turbolader-Ventil.
62	10	Magnetventile; Ventil; Motorkühlthermostat
63	7.5	Unterdruckregler; Ventil.
64	5	Spoilerklappen-Steuermodul; Kühlerklappen-Steuermodul
65	–	Nicht verwendet
66	15	Beheizte Lambdasonde vorne; Beheizte Lambdasonde hinten.
67	15	Magnetventil Ölpumpe; Magnetkupplung Klimaanlage; Beheizter Sauerstoffsensor (zentral).
68	–	Nicht verwendet
69	20	Motorsteuergerät
70	15	Zündspulen; Zündkerzen.
71	–	Nicht verwendet
72	–	Nicht verwendet
73	30	Steuermodul der Getriebeölpumpe
74	40	Steuermodul der Vakuumpumpe
75	25	Getriebeaktuator
76	–	Nicht verwendet
77	–	Nicht verwendet
78	–	Nicht verwendet

Unter dem Handschuhfach

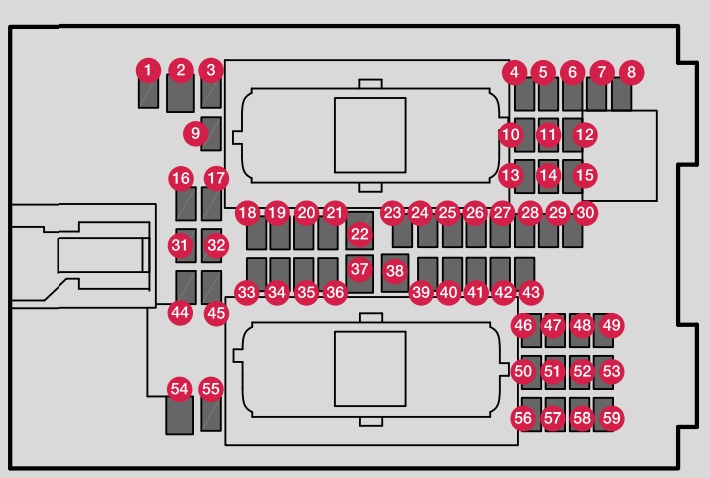

Sicherungsbelegung unter dem Handschuhfach (2019)

Nr	Amp [A]	Beschreibung
Nr	Amp [A]	Beschreibung
1	–	Nicht belegt
2	30	Steckdose in der Konsole zwischen den Rücksitzen
3	–	Nicht belegt
4	5	Bewegungssensor
5	5	Multimedia-Player
6	5	Instrumententafel
7	5	Tasten der Mittelkonsole
8	5	Sonnensensor
9	–	Nicht belegt
10	–	Nicht belegt
11	5	Lenkradmodul
12	5	Modul zur Steuerung des Startschalters und der Feststellbremse
13	15	Beheizter Lenkradmodul
14	–	Nicht belegt
15	–	Nicht belegt
16	–	Nicht belegt
17	–	Nicht belegt
18	10	Steuermodul der Klimaanlage
19	–	Nicht belegt
20	10	OBD-II-Datenbusstecker
21	5	Zentrales Display
22	40	Lüftermodul der Klimaanlage (vorne)
23	5	USB-HUB
24	7.5	Instrumentenbeleuchtung; Innenbeleuchtung; Automatische Abblendfunktion des Spiegels; Regen- und Lichtsensoren; Controller in der hinteren Konsole zwischen den Sitzen, Rücksitz; Elektrisch verstellbare Vordersitze; Bedienfelder der hinteren Türen; Lüftermodul der Klimaanlage links / rechts.
25	5	Steuermodul für Fahrerassistenzfunktionen
26	20	Panoramadach mit Rollo
27	5	Head-up-Display
28	5	Beleuchtung des Fahrgastraums
29	–	Nicht belegt

Nr	Amp [A]	Beschreibung
30	5	Dachkonsolen-Display (Sicherheitsgurtwarnung, Seitenairbag-Anzeige Beifahrer)
31	–	Nicht belegt
32	–	Nicht belegt
33	20	Türmodul in der rechten hinteren Tür
34	10	Sicherungen im Kofferraum / Laderaum
35	5	Steuermodul für internetverbundenes Fahrzeug; Steuermodul für Volvo On Call.
36		Türmodul in der linken hinteren Tür
37	40	Infotainment-Steuermodul (Verstärker)
38	–	Nicht belegt
39	5	Multiband-Antennenmodul
40	5	Massagefunktion Vordersitz
41	–	Nicht belegt
42	–	Nicht belegt
43	15	Steuermodul der Kraftstoffpumpe
44	–	Nicht belegt
45	–	Nicht belegt
46	15	Sitzheizung Fahrersitz
47	15	Sitzheizung Beifahrersitz
48	7.5	Kühlmittelpumpe
49	–	Nicht belegt
50	20	Türmodul in der linken Vordertür
51	20	Modul für aktive Fahrwerksregelung
52	–	Nicht belegt
53	10	Sensus-Steuermodul
54	–	Nicht belegt
55	–	Nicht belegt
56	20	Türmodul in der rechten Vordertür
57	–	Nicht belegt
58	5	Fernseher (nur in einigen Märkten)
59	15	Hauptsicherung für die Sicherungen 52, 53, 57 und 58

Sicherungsbelegung im Kofferraum

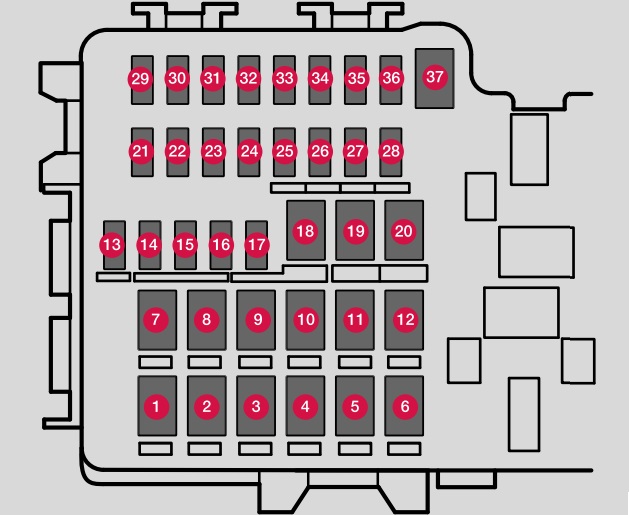

Sicherungsbelegung im Kofferraum (2019)

Nr	Amp [A]	Beschreibung
Nr	Amp [A]	Beschreibung
1	–	Nicht belegt
2	–	Nicht belegt
3	40	Kompressor Luftfederung
4	15	Motor für die Verriegelung der Rücksitzlehne, rechte Seite
5	–	Nicht belegt
6	15	Motor für die Verriegelung der Rücksitzlehne, linke Seite
7	20	Elektrischer Beifahrersitz; Modul der rechten hinteren Tür.
8	–	Nicht belegt
9	25	Stromabschaltung
10	20	Elektrischer Beifahrersitz; Modul der rechten Vordertür.
11	40	Steuermodul Anhängerkupplung
12	40	Gurtstraffermodul (rechte Seite)
13	5	Interne Relaiswicklungen
14	–	Nicht belegt
15	5	Modul zur Erkennung von Fußbewegungen zum Öffnen der Kofferraumverriegelung
16	–	USB-Hub / Zubehöranschluss
17	–	Nicht belegt
18	25	Steuermodul Anhängerkupplung

Nr	Amp [A]	Beschreibung
18	40	Zubehörmodul
19	20	Elektrisch verstellbarer Fahrersitz
20	40	Gurtstraffermodul (linke Seite)
21	5	Parkassistenzkamera
22	–	Nicht belegt
23	–	Nicht belegt
24	–	Nicht belegt
25	–	Nicht belegt
26	5	Steuermodul Airbags und Gurtstraffer
27	–	Nicht belegt
28	15	Beheizter Rücksitz (linke Seite)
29	–	Nicht belegt
30	5	Informationen zum toten Winkel (BUS); Modul für externe Rückfahrsignalsteuerung.
31	–	Nicht belegt
32	5	Module für Gurtstraffer
33	5	Stellglied Abgasreinigungssystem (Benzin, einige Motorvarianten)
34	–	Nicht belegt
35	15	Allradantrieb (AWD) Steuermodul
36	15	Beheizter Rücksitz (rechte Seite)
37	–	Nicht belegt

Volvo S60 – Sicherungskastenbelegung

Baujahr: 2020, 2021, 2022.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo S60 sind die Sicherungen 2 (vorne) im Sicherungskasten im Innenraum, sowie 24 (vorne), 25 (zweite Reihe), 26 (Kofferraum) im Sicherungskasten im Motorraum.

2020

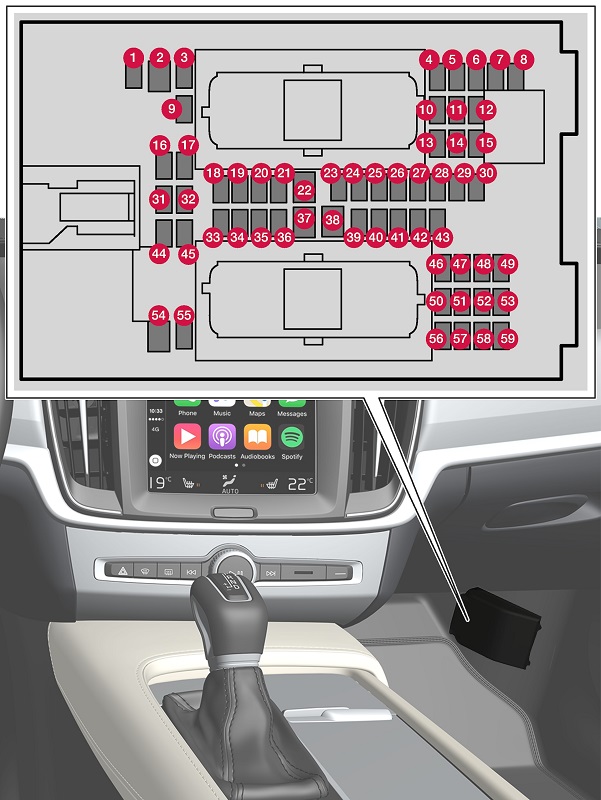

Sicherungen unter dem Fahrgastraum

.

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	–	–	Micro
2	Stromversorgung in der Konsole zwischen den Sitzen, neben dem Fußraum der hinteren Passagiere	30	MCase
3	–	–	Micro
4	Bewegungsmelder	5	Micro
5	Multimedia-Player	5	Micro
6	Fahrerdisplay	5	Micro
7	Tastenfeld in der Mittelkonsole	5	Micro
8	Sonnensensor	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronisches Lenkradmodul	5	Micro
12	Modul für Startschalter und Feststellbremse	5	Micro
13	Modul für beheiztes Lenkrad	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Steuermodul der Klimaanlage	10	Micro
19	Lenkradsperre	7,5	Micro
20	OBDII-Diagnoseanschluss	10	Micro
21	Zentrales Display	5	Micro
22	Lüftermodul der Klimaanlage, vorne	40	MCase
23	USB-Hub	5	Micro
24	Beleuchtung der Bedienelemente; Innenbeleuchtung; Abblendung des Innenspiegels; Regen- und Lichtsensor; Tastenfeld in der Konsole zwischen den Sitzen neben dem Fußraum der hinteren Passagiere; Elektrisch verstellbare Vordersitze; Bedienfelder in den hinteren Türen; Lüftermodul der Klimaanlage links/rechts.	7,5	Micro
25	Steuermodul für Fahrerassistenzfunktionen	5	Micro
26	Dachvitrine	20	Micro
27	Head-up-Display an der Windschutzscheibe	5	Micro
28	Schalter für Innenbeleuchtung	5	Micro
29	Platine für kabelloses Laden	5	Micro

Nummer	Beschreibung	Ampere [A]	Typ
30	Display der Dachkonsole	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Türmodul hinten rechts	20	Micro
34	Sicherungskasten, Kofferraum	10	Micro
35	Steuermodul für Internet-Konnektivität des Autos; Steuermodul Volvo On Call.	5	Micro
36	Türmodul hinten links	20	Micro
37	Audiogerät (Verstärker)	40	MCase
38	–	–	MCase
39	Multiband-Antenne	5	Micro
40	Steuermodul für Sitzkomfortfunktionen, vorne	5	Micro
41	Alkohol-Wegfahrsperre	5	Micro
42	–	–	Micro
43	Steuermodul der Kraftstoffpumpe	15	Micro
44	Magnetventil der Getriebeölpumpe; 48-V-Wandler; Motorstartmodul.	5	Micro
45	–	–	Micro
46	Sitzheizung Fahrersitz	15	Micro
47	Sitzheizung Beifahrersitz	15	Micro
48	Kühlmittelpumpe	7,5	Micro
49	–	–	Micro
50	Türmodul vorne links	20	Micro
51	Steuermodul Federung (aktiv)	20	Micro
52	–	–	Micro
53	Steuermodul des Sensus-Systems	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Türmodul vorne rechts	20	Micro
57	–	–	Micro
58	TV (einige Märkte)	5	Micro
59	Hauptsicherung für die Sicherungen 52, 53, 57 und 58	15	Micro

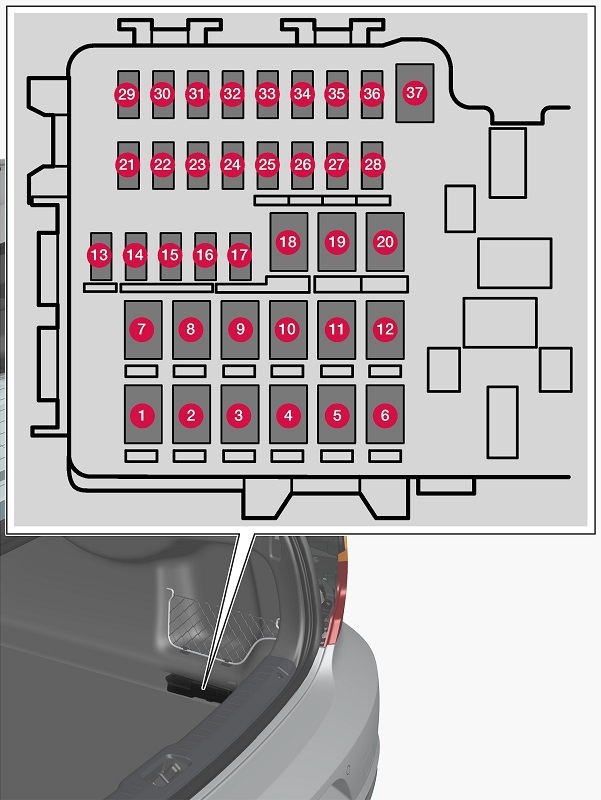

Sicherungen im Kofferraum

.

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	Heckscheibenheizung	30	MCase
2	–	–	MCase
3	Kompressor Luftfederung	40	MCase
4	Motorverriegelung der rechten Rücksitzlehne	15	MCase
5	–	–	MCase
6	Motorverriegelung der linken Rücksitzlehne	15	MCase
7	Türmodul hinten rechts	20	MCase
8	Steuermodul des Stickoxid-Reduktionssystems (NOx) im Dieselmotor	30	MCase
9	–	–	MCase
10	Elektrisch verstellbarer Beifahrersitz; Türmodul vorne rechts.	20	MCase
11	Steuermodul Anhängerkupplung	40	MCase
12	Gurtstraffermodul, rechte Seite	40	MCase
13	Interne Relaisspulen	5	Micro
14	Steuermodul des Stickoxid-Reduktionssystems (NOx) im Dieselmotor	15	Micro
15	Türmodul hinten links	20	Micro
16	Alkohol-Wegfahrsperre, USB-Hub/Zubehörsteckdose	5	Micro
17	–	–	Micro
18	Steuermodul Anhängerkupplung	25	MCase

Nummer	Beschreibung	Ampere [A]	Typ
Zubehörmodul	40
19	Elektrisch verstellbarer Fahrersitz; Türmodul vorne links.	20	MCase
20	Gurtstraffermodul, linke Seite	40	MCase
21	Parkkamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Sitzheizung, hinten links	15	Micro
29	–	–	Micro
30	Informationen zum toten Winkel (BLIS): Steuermodul, externes Rückfahrsignal	5	Micro
31	–	–	Micro
32	Gurtstraffermodul, rechte Seite	5	Micro
33	Stellglied Abgasrückführungssystem (Benzin, einige Motorversionen)	5	Micro
34	–	–	Micro
35	Steuermodul Allradantrieb (AWD)	15	Micro
36	Sitzheizung, hinten rechts	15	Micro
37	–	–	MCase

Sicherungen im Motorraum

.

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Druckmodul für Aufladung, Turbolader; Lambdasonden-Gruppe.	15	Micro
4	Zündscheinwerfer/Zündspulen (Benzinmotor); Abgassystem-Sensorgruppe, Partikel/Stickoxid (Dieselmotor).	15	Micro
5	Magnetventil der Motorölpumpe; Lambdasonden-Gruppe; Magnetventil des Klimakompressors.	15	Micro
6	Ölstands- und Temperatursensor; Glühkerzenmodul (Dieselmotor); Motorkomponenten-Gruppe 1 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor. Die Zusammensetzung hängt von der Motorvariante ab).	7,5	Micro
7	Motorsteuergerät; Klappensteuermodul; Motorkomponenten-Gruppe 2 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor. Die Zusammensetzung hängt von der Motorvariante ab).	20	Micro
8	Motorsteuergerät (ECM)	5	Micro
9	–	–	Micro
10	Glühkerzenmodul (Dieselmotor); Motorkomponenten-Gruppe 3 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor und Kühlung/Temperaturregelung des Getriebesystems. Die Zusammensetzung hängt von der Motorvariante ab).	10	Micro
11	Steuermodul, Spoilerjalousien; Steuermodul, Kühlerjalousien; Relaisspulen der Power Pulse (PowerPulse) Funktion (Dieselmotor); Umschaltventil, Kühlmittel.	5	Micro
12	Kühlmittelpumpe	15	Micro
13	Motorsteuergerät (ECM)	20	Micro
14	Anlasser	40	MCase
15	Anlasser	Bocca	MCase
16	Kraftstofffilterheizung (Dieselmotor)	30	MCase
17	–	–	MCase
18	Berechnungsmodul	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Kamera ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	12-V-Steckdose in der Konsole zwischen den Sitzen, vorne	15	Micro
25	12-V-Steckdose in der Konsole zwischen den Sitzen, neben dem Fußraum der Passagiere in der zweiten Reihe	15	Micro
26	12-V-Steckdose im Kofferraum	15	Micro
27	–	–	Micro

Nummer	Beschreibung	Ampere [A]	Typ
28	Scheinwerfer links, LED	15	Micro
29	Scheinwerfer rechts, LED	15	Micro
30	–	–	Micro
31	Frontscheibenheizung linke Seite	Bocca	MCase
32	Frontscheibenheizung linke Seite	40	MCase
33	Scheinwerfer-Waschdüsen	25	MCase
34	Waschwasserpumpe	25	MCase
35	Getriebesteuermodul; Elektrischer Getriebehebel.	15	Micro
36	Hupsignal	20	Micro
37	Warnsirene	5	Micro
38	Steuermodul Bremssystem (Ventile, Feststellbremse)	40	MCase
	Bremssteuermodul im Auto mit 48-V-Batterie	30	MCase
39	Scheibenwischer	30	MCase
40	–	–	MCase
41	Frontscheibenheizung rechte Seite	40	MCase
42	Standheizung	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Frontscheibenheizung rechte Seite	Bocca	MCase
46	Stromversorgung bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten; Elektrische Servolenkung; Zentrales elektrisches Steuermodul; Steuermodul Bremssystem	5	Micro
47	–	–	Micro
48	Scheinwerfer rechts, LED	15	Micro
49	Alkohol-Wegfahrsperre	5	Micro
50	–	–	Micro
51	Batterie-Zündsteuermodul	5	Micro
52	Airbag; Beifahrer-Gewichtssensor	5	Micro
53	Scheinwerfer links, LED	15	Micro
54	Gaspedalsensor	5	Micro

2021

Sicherungen unter dem Fahrgastraum

.

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	Steuermodul, 48-V-Batterie	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Bewegungsmelder	5	Micro
5	–	–	Micro
6	Fahrerdisplay	5	Micro
7	Tastatur, Mittelkonsole	5	Micro
8	Sonnenlichtsensor	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronisches Lenkradmodul	5	Micro
12	Steuermodul, Startschalter und Feststellbremse	5	Micro
13	Beheiztes Lenkrad	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Steuermodul, Klimaanlage	10	Micro
19	Lenkradschloss	7,5	Micro
20	Diagnoseanschluss	10	Micro
21	Zentraldisplay	5	Micro
22	Lüftermodul Klimaanlage, vorne	40	MCase
23	USB-Hub	5	Micro
24	Beleuchtungssteuerung; Innenbeleuchtungsschalter; Abblendung, Innenspiegel; Regen- und Lichtsensoren; Elektrisch verstellbare Vordersitze; Bedienfelder, hintere Türen; Lüftermodul, Klimaanlage; Tastatur, Konsole zwischen den Sitzen, Fußraum der Fondpassagiere.	7,5	Micro
25	Steuermodul, Fahrerassistenzfunktionen	5	Micro
26	Dachkonsole	20	Micro
27	Head-up-Display an der Windschutzscheibe	5	Micro
28	Innenbeleuchtungsschalter	5	Micro
29	Platine für kabelloses Laden	5	Micro

Nummer	Beschreibung	Ampere [A]	Typ
30	Dachkonsolen-Display	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Türmodul, hinten rechts	20	Micro
34	Sicherungskasten, Gepäckraum	10	Micro
35	Steuermodul, Fahrzeug-Internetkonnektivität; Steuermodul, Volvo On Call.	5	Micro
36	Türmodul, hinten links	20	Micro
37	Audiogerät (Verstärker)	40	MCase
38	–	–	MCase
39	Multiband-Antenne	5	Micro
40	Steuermodul, Sitzkomfortfunktionen, vorne	5	Micro
41	Alkohol-Wegfahrsperre	5	Micro
42	–	–	Micro
43	Steuermodul, Kraftstoffpumpe	15	Micro
44	Relaiswicklung, Getriebeölpumpe; 48-V-Wandler; Motorstartmodul.	5	Micro
45	–	–	Micro
46	Sitzheizung Fahrersitz	15	Micro
47	Sitzheizung Beifahrersitz	15	Micro
48	Kühlmittelpumpe	7,5	Micro
49	–	–	Micro
50	Türmodul, vorne links	20	Micro
51	Modul, aktive Federung	20	Micro
52	Wiederöffnung des Kofferraums/der Heckklappe durch Fußbewegung	5	Micro
53	Infotainment-Modul	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Elektrisch verstellbarer Beifahrerscheinwerfer	20	Micro
57	–	–	Micro
58	TV (einige Märkte)	5	Micro
59	Hauptsicherung für Sicherungen 52, 53, 57 und 58 (Infotainment-Systemgruppe)	15	Micro

Sicherungen im Kofferraum

.

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	Heckscheibenheizung	30	MCase
2	Zentrales elektrisches Steuermodul	40	MCase
3	–	–	MCase
4	Motor der Rückenlehnenverriegelung, hinten rechts	15	MCase
5	–	–	MCase
6	Motor der Rückenlehnenverriegelung, hinten links	15	MCase
7	Türmodul, hinten rechts	20	MCase
8	Steuermodul des NOx-Reduktionssystems (Dieselmotor)	30	MCase
9	–	–	MCase
10	Elektrisch verstellbarer Beifahrersitz; Türmodul, vorne rechts.	20	MCase
11	Steuermodul Anhängerkupplung	40	MCase
12	Gurtstraffermodul, rechte Seite	40	MCase
13	Interne Relaisspulen	5	Micro
14	Steuermodul des NOx-Reduktionssystems (Dieselmotor)	15	Micro
15	Türmodul, hinten links	20	Micro
16	Alkohol-Wegfahrsperre	5	Micro
17	–	–	Micro
18	Steuermodul Anhängerkupplung	25	MCase

Nummer	Beschreibung	Ampere [A]	Typ
Zubehörmodul	40
19	Elektrisch verstellbarer Fahrersitz; Türmodul, vorne links.	20	MCase
20	Gurtstraffermodul, linke Seite	40	MCase
21	Rückfahrkamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Sitzheizung, hinten links	15	Micro
29	–	–	Micro
30	Toter-Winkel-Information (BLIS)	5	Micro
31	–	–	Micro
32	Gurtstraffermodul, rechte Seite	5	Micro
33	Aktuator, Abgasanlage (Benzinmotor)	5	Micro
34	–	–	Micro
35	Steuermodul Allradantrieb (AWD)	15	Micro
36	Sitzheizung, hinten rechts	15	Micro
37	–	–	MCase

Sicherungen im Motorraum

.

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Druckmodul für Turbolader, Turbolader Lambdasondengruppe	15	Micro
4	Zündscheinwerfer/Zündspulen (Benzinmotor); Abgassensorgruppe, Partikel/Stickstoffoxide (Dieselmotor).	15	Micro
5	Elektromagnetisches Ventil der Motorölpumpe; Lambdasondengruppe; Elektromagnetisches Ventil des Klimakompressors.	15	Micro
6	Ölstands- und Temperatursensor; Glühkerzenmodul (Dieselmotor); Motorkomponentengruppe 1 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor. Die Zusammensetzung hängt von der Motorvariante ab).	7,5	Micro
7	Motorsteuergerät (ECM); Drosselklappensteuermodul; Motorkomponentengruppe 2 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor. Die Zusammensetzung hängt von der Motorvariante ab).	20	Micro
8	Motorsteuergerät (ECM)	5	Micro
9	–	–	Micro
10	Glühkerzenmodul (Dieselmotor) Motorkomponentengruppe 3 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor und Kühlung/Temperaturregelung des Getriebesystems. Die Zusammensetzung hängt von der Motorvariante ab).	10	Micro
11	Steuermodul, Spoilerjalousien; Steuermodul, Kühlerjalousien; Relaisspulen der Power Pulse (PowerPulse) Funktion (Dieselmotor); Umschaltventil, Kühlmittel.	5	Micro
12	Kühlmittelpumpe	15	Micro
13	Motorsteuergerät (ECM)	20	Micro
14	Anlasser	40	MCase
15	Anlasser	Mündung	MCase
16	Kraftstofffilterheizung (Dieselmotor)	30	MCase
17	–	–	MCase
18	Berechnungsmodul	5	Micro
19	–	–	Micro

Nummer	Beschreibung	Ampere [A]	Typ
20	–	–	Micro
21	Motorsteuergerät, Nockenwelle (Benzinmotor)	15	Micro
22	–	–	Micro
23	USB-Anschluss, Konsole zwischen den Sitzen, hinten	7,5	Micro
24	12-V-Anschluss, Konsole zwischen den Sitzen, vorne	15	Micro
25	–	–	Micro
26	12-V-Steckdose im Kofferraum	15	Micro
27	–	–	Micro
28	Scheinwerfer, links	15	Micro
29	Scheinwerfer, rechts	15	Micro
30	–	–	Micro
31	Frontscheibenheizung, linke Seite	Mündung	MCase
32	Frontscheibenheizung, linke Seite	40	MCase
33	Scheinwerfer-Waschdüsen	25	MCase
34	Scheibenwaschpumpe, vorne	25	MCase
35	Getriebesteuermodul Elektrischer Schalthebel	15	Micro
36	Hupsignal (Hupe)	20	Micro
37	Warnsirene	5	Micro
38	Steuermodul, Bremssystem (Ventile, Feststellbremse)	40	MCase
	Steuermodul, Bremsassistenz	30	MCase
39	Scheibenwischer

Über den Volvo S60 (2001-2022)

Der Volvo S60 ist eine elegante und dynamische Limousine, die seit 2001 produziert wird. Dieses Modell ist bekannt für seine Zuverlässigkeit, Sicherheit und seinen Fahrkomfort. Im Laufe der Produktionsjahre hat es mehrere Generationen und Modernisierungen durchlaufen, wobei jede neue technologische Innovationen und Verbesserungen mit sich brachte. Der Volvo S60 bietet verschiedene Motorisierungsoptionen, darunter Benzin-, Diesel- und Hybridmotoren, die es den Fahrern ermöglichen, nach ihren Vorlieben und Bedürfnissen zu wählen. Der Innenraum des Fahrzeugs ist mit einem Schwerpunkt auf Qualität und Komfort gestaltet und bietet ausreichend Platz für Passagiere und Gepäck.

Sicherungskastenplan Volvo S60

Diese Seite zeigt den Sicherungskastenplan für den Volvo S60, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Anordnung und Funktion zu kennen.
