Volvo V90 Cross Country (2016) – Sicherungskasten
Volvo V90 Cross Country (2016) – Sicherungskastenbelegung
Der Volvo V90 Cross Country ist ein weiteres Geländefahrzeug aus dem Angebot der schwedischen Marke. Er bietet Allradantrieb und einen speziell entwickelten Rahmen. Die Bodenfreiheit beträgt 21 cm. Der V90 Cross Country wurde auch mit der Bergabfahrhilfe (Hill Descent Control) ausgestattet, die das Bewältigen steiler Abfahrten und Anstiege ermöglicht.
Baujahr: 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo V90 Cross Country (2016) ist die Sicherung 24 im Sicherungskasten im Motorraum.

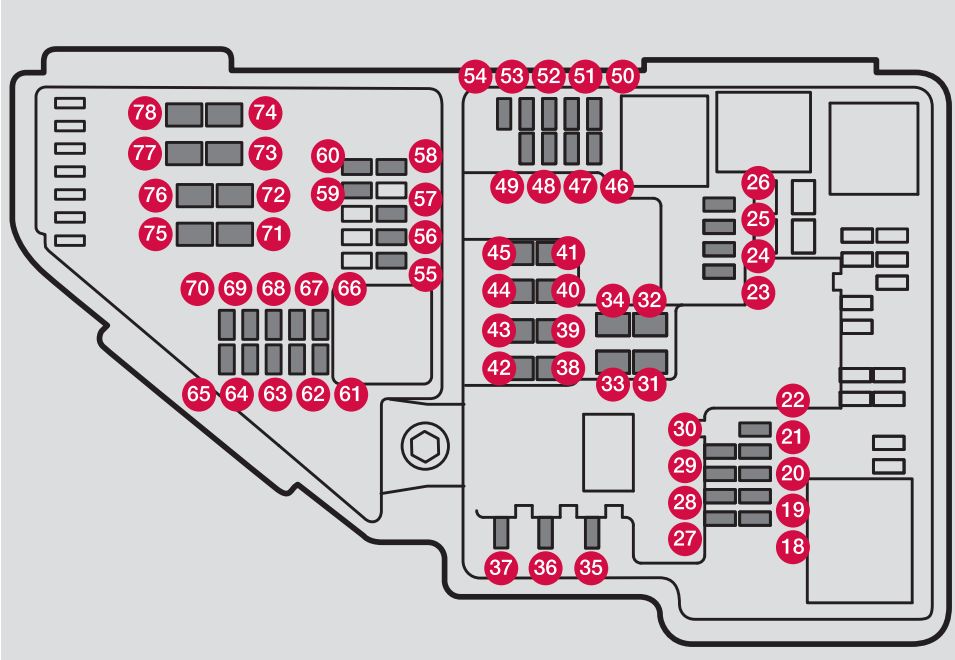

Sicherungen im Motorraum
| Nummer | Beschreibung | Stromstärke [A] |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | USB-Anschluss vorne * | 5 |
| 24 | 12-V-Steckdose in der vorderen Konsole zwischen den Sitzen | 15 |
| 25 | 12-V-Steckdose auf der Rückseite der Konsole zwischen den Sitzen | 15 |
| 26 | 12-V-Steckdose im Kofferraum | 15 |
| 27 | – | – |
| 28 | Seitenleuchte links, einige LED-Modelle | 15 |
| 29 | Seitenleuchte rechts, einige LED-Modelle | 15 |
| 30 | – | – |
| 31 | Frontscheibenheizung *, Fahrerseite | Zweig |
| 32 | Frontscheibenheizung *, Fahrerseite | 40 |
| 33 | Scheinwerferwaschanlage * | 25 |
| 34 | Frontscheibenwaschanlage | 25 |
| 35 | – | – |
| 36 | Hupe | 20 |
| 37 | Alarmsirene | 5 |
| 38 | Steuermodul Bremssystem (Ventile, Feststellbremse) | 40 |
| 39 | Scheibenwischer | 30 |
| 40 | Heckscheibenwaschanlage | 25 |
| 41 | Frontscheibenheizung *, Beifahrerseite | 40 |
| 42 | – | – |
| 43 | Steuermodul Bremssystem (ABS-Pumpe) | 40 |
| 44 | – | – |
| 45 | Frontscheibenheizung *, Beifahrerseite | Zweig |
| 46 | Stromversorgung am Kontakt für:
Motorsteuermodul, Getriebekomponenten, elektrische Servolenkung, zentrales Elektromodul; Steuermodul Bremssystem |
5 |
| 47 | – | – |
| 48 | Seitenleuchte rechts | 7,5 |
| Seitenleuchte rechts, einige LED-Modelle | 15 | |
| 49 | – | – |
| 50 | – | – |
| 51 | Batterieanschluss-Steuermodul | 5 |
| 52 | Airbag;
Beifahrergewichtssensor (OWS) |
5 |
| 53 | Seitenleuchte links | 7,5 |
| Seitenleuchte links, einige LED-Modelle | 15 | |
| 54 | Gaspedalsensor | 5 |
| 55 | Getriebesteuermodul | 15 |
| 56 | Motorsteuermodul | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Motorsteuermodul;
Anlasser; Turbolader-Ventil |
20 |
| 62 | Solenoidventile;
Ventile; Motorkühlthermostat. |
10 |
| 63 | Vakuumregler; Ventil | 7,5 |
| 64 | Spoilerklappen-Steuermodul;
Kühlergrill-Steuermodul; Kraftstoffleckerkennung. |
5 |
| 65 | – | – |
| 66 | Beheizte Lambdasonden (vorne und hinten) | 15 |
| 67 | Elektromagnetisches Ventil Ölpumpe;
Magnetkupplung Klimaanlage; Beheizte Lambdasonde (zentral). |
15 |
| 68 | – | – |
| 69 | Motorsteuermodul | 20 |
| 70 | Zündung;
Zündkerzen |
15 |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Anlasser | Arm |
| 78 | Anlasser | 40 |

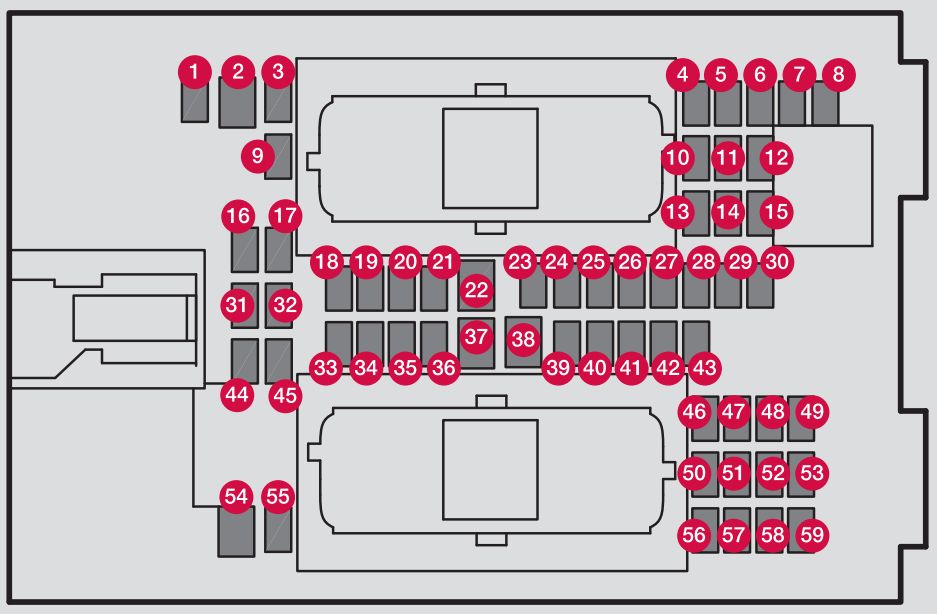

Sicherungen im Fahrgastraum
Die Sicherungen im Fahrgastraum befinden sich unter der Schublade.
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | – | – |
| 2 | 120-V-Steckdose auf der Rückseite der Konsole zwischen den Sitzen * | 30 |
| 3 | – | – |
| 4 | Bewegungssensor Alarmanlage A. | 5 |
| 5 | Multimedia-Player | 5 |
| 6 | Instrumententafel | 5 |
| 7 | Tasten der Mittelkonsole | 5 |
| 8 | Sonnensensor | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Lenkradmodul | 5 |
| 12 | Modul für Startknopf und Feststellbremse | 5 |
| 13 | Beheiztes Lenkradmodul * | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Klimaanlagen-Steuermodul | 10 |
| 19 | – | – |
| 20 | On-Board-Diagnose (OBDII) | 10 |
| 21 | Zentrales Display | 5 |
| 22 | Lüftermodul Klimaanlage (vorne) | 40 |
| 23 | – | – |
| 24 | Instrumentenbeleuchtung;
Zusatzbeleuchtung; Automatische Abblendfunktion des Spiegels; Regen- und Lichtsensor; Tastatur an der hinteren Tunnelkonsole *; Elektrisch verstellbare Vordersitze *; Bedienfelder der hinteren Türen. |
7,5 |
| 25 | Steuermodul Fahrerassistenzfunktionen | 5 |
| 26 | Panoramadach und Sonnenblende * | 20 |
| 27 | Head-up-Display * | 5 |
| 28 | Begrüßungsbeleuchtung | 5 |
| 29 | – | – |
| 30 | Dachkonsolen-Display (Gurtanlegeerinnerung, Beifahrer-Seitenairbag-Anzeige) | 5 |
| 31 | – | – |
| 32 | Feuchtigkeitssensor | 5 |
| 33 | Hintertürmodul auf der Beifahrerseite | 20 |
| 34 | Sicherungen im Kofferraum | 10 |
| 35 | Internetverbindungs-Steuermodul;
Volvo On Call Steuermodul |
5 |
| 36 | Hintertürmodul auf der Fahrerseite | 20 |
| 37 | Infotainment-Steuermodul (Verstärker) | 40 |
| 38 | – | – |
| 39 | Multiband-Antennenmodul | 5 |
| 40 | Massagefunktion Vordersitz | 5 |
| 41 | – | – |
| 42 | Heckscheibenwischer | 15 |
| 43 | Kraftstoffpumpen-Steuermodul | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Vordersitzheizung auf der Fahrerseite * | 15 |
| 47 | Vordersitzheizung auf der Beifahrerseite * | 15 |
| 48 | Kühlmittelpumpe | 10 |
| 49 | – | – |
| 50 | Vordertürmodul auf der Fahrerseite | 20 |
| 51 | Aktives Fahrwerks-Steuermodul * | 20 |
| 52 | – | – |
| 53 | Sensus-Steuermodul | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Vordertürmodul auf der Beifahrerseite | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Automatischer Schalter für Sicherungen 53 und 58 | 15 |
Sicherungen im Kofferraum
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Beheizte Heckscheibe | 30 |
| 2 | – | – |
| 3 | Kompressor mit Luftfederung * | 40 |
| 4 | Motor der Rückenlehnenverriegelung des Rücksitzes auf der Beifahrerseite | 15 |
| 5 | – | – |
| 6 | Motor der Rückenlehnenverriegelung des Rücksitzes auf der Fahrerseite | 15 |
| 7 | – | – |
| 8 | – | – |
| 9 | Elektrisch betätigte Heckklappe * | 25 |
| 10 | Modul des elektrisch verstellbaren Vordersitzes (Beifahrerseite) * | 20 |
| 11 | Steuermodul Anhängerkupplung * | 40 |
| 12 | Gurtstraffer-Modul (Beifahrerseite) | 40 |
| 13 | Interne Relaiswicklungen | 5 |
| 14 | – | – |
| 15 | Modul zur Fußbewegungserkennung zum Öffnen der elektrischen Heckklappe * | 5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Anhängerkupplung * Steuermodul | 25 |
| 19 | Elektrisch verstellbarer Vordersitz (Fahrersitzmodul *) | 20 |
| 20 | Gurtstraffer-Modul (Fahrerseite) | 40 |
| 21 | Rückfahrkamera * | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Airbag- und Gurtstraffer-Module | 5 |
| 27 | – | – |
| 28 | Beheizter Rücksitz (Fahrerseite) * | 15 |
| 29 | – | – |
| 30 | Toter-Winkel-Informationen (BLIS) * | 5 |
| 31 | – | – |
| 32 | Gurtstraffer-Module | 5 |
| 33 | Aktuator Emissionssystem | 5 |
| 34 | – | – |
| 35 | Allradantrieb-Steuermodul * | 15 |
| 36 | Beheizter Rücksitz (Beifahrerseite) * | 15 |
| 37 | – | – |
Über den Volvo V90 Cross Country (2016)
Der Volvo V90 Cross Country aus dem Jahr 2016 ist ein elegantes und robustes Fahrzeug, das Luxus und Geländetauglichkeit vereint. Dieses Modell ist bekannt für seine hohe Bodenfreiheit und den Allradantrieb, was es ideal für Fahrten unter anspruchsvollen Bedingungen macht. Der V90 Cross Country bietet mehrere Motorisierungsoptionen, darunter leistungsstarke Benzin- und Dieselmotoren, die eine reibungslose und effiziente Fahrt gewährleisten. Der Innenraum des Fahrzeugs ist mit modernster Technologie und hochwertigen Materialien ausgestattet, was Komfort und Sicherheit für alle Passagiere garantiert.
Sicherungskastenbelegung Volvo V90 Cross Country
Diese Seite zeigt die Sicherungskastenbelegung für den Volvo V90 Cross Country, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, meist im Bereich des Armaturenbretts oder des Kofferraums. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
