Volvo V60 (2011-2018) – Sicherungsplan

Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo V60 (2011-2018) ist die Sicherung 22 im Sicherungskasten im Motorraum.

Position

Position der Sicherung 22 für den Zigarettenanzünder im Volvo V60 Motorraum.
Volvo V60 – Sicherungsplan – Position
Nr. Position
1 Motorraum
2 Unter Steckdose Nr. 1
3 Unter Steckdose Nr. 2
4 Ladebereich
5 Kühlzone Motorraum

(nur Start / Stop)

Sicherungen – im Motorraum

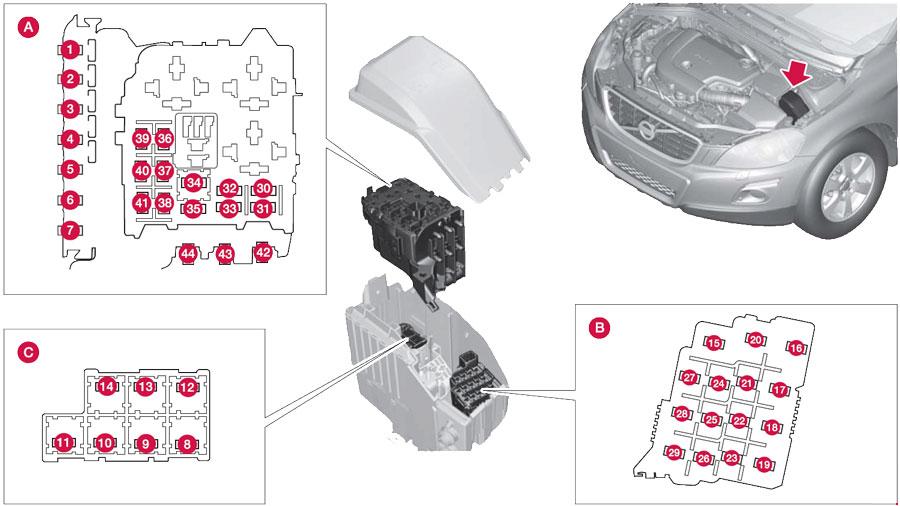

Sicherungsbelegung im Motorraum des Volvo V60 mit Start/Stop-Funktion.
Volvo V60 – Sicherungsplan – Motorraum
Nr. Beschreibung Stromstärke [A]
1 Hauptsicherung CEM KL30B 50
2 Hauptsicherung CEM KL30A 50
3 Hauptsicherung RJBA KL30 60
4 Hauptsicherung CJB KL30 60
5 Hauptsicherung CJB 15E KL30 60
6 – –
7 PTC-Lufterhitzer 100
8 2011-2013:

Scheinwerferlampen

 20
2014-2018:

Beheizte Windschutzscheibe, linke Seite

 40
9 Scheibenwischer 30
10 Standheizung 25
11 Lüfter 40
12 2014-2018:

Beheizte Windschutzscheibe, rechte Seite

 40
13 ABS-Pumpe 40
14 ABS-Ventile 20
15 2014-2018:

Scheinwerferlampen

 20
16 Scheinwerfereinstellung,

aktive Xenon-Scheinwerfer – ABL

 10
17 Hauptsicherung CEM 20
18 ABS 5
19 Geschwindigkeitsabhängige Servolenkung 5
20 Motorsteuergerät;

Getriebesteuergerät;

Airbag.

 10
21 Beheizte Scheibenwischerdüsen 10
22 2011-2012:

Relaisspule;

Vakuumpumpe (5 Zylinder Benzin und 2,0 T).

 5
23 Scheinwerfersteuerung 5
24 – –
25 – –
26 – –
27 Relais, Motorraumtafel 5
28 Zusatzscheinwerfer 20
29 Hupe 15
30 2011-2018:

Motorsteuergerät (ECM)

 10
2016-2018:

Motorsteuergerät (ECM)

 5
31 Getriebesteuergerät 15
32 2011-2016:

Klimakompressor;

2012-2018:

Zusatzkühlmittelpumpe (Diesel).

 15
33 Relaiswicklungen 5
34 2011-2016:

Anlasserrelais.

 30
35 Zündwicklungen (4 Zylinder Benzin);

Vorglühsteuergerät (5 Zylinder Diesel).

 10
Motorsteuergerät (4 Zylinder);

Zündwicklungen (5 Zylinder Benzin);

Kondensator (6 Zylinder).

 20
36 2011-2013:

Motorsteuergerät (Benzin);

2014-2015:

Motorsteuergerät

(Benzin außer 4 Zylinder 2,0 l)

(nicht anwendbar auf Motor B4204T7);

2016:

Motorsteuergerät (5, 6 Zylinder Benzin).

 10
2011-2013:

Motorsteuergerät (Diesel).

2014-2015:

Motorsteuergerät

(Dieselmotor 1,6 l,

Dieselmotor 5 Zylinder).

2016-2018:

Motorsteuergerät

(Dieselmotor 5 Zylinder).

 15
2014-2015:

Motorsteuergerät (4 Zylinder 2,0 l

(jedoch anwendbar auf Motor B4204T7))

2016-2018:

Motorsteuergerät (4 Zylinder)

 15
37 2011:

Luftmassenmesser, Ventile

(5 Zylinder Diesel);

2012:

Luftmassenmesser (5, 6 Zylinder);

Regelventile

(5 Zylinder Diesel);

Einspritzdüsen

(5, 6 Zylinder Benzin);

Motorsteuergerät

(6 Zylinder);

2013-2016:

Luftmassenmesser

(5 Zylinder Diesel, 6 Zylinder);

Regelventile (5 Zylinder Diesel);

Einspritzdüsen (5, 6 Zylinder Benzin);

Motorsteuergerät (5 Zylinder Benzin, 6 Zylinder)

2017-2018:

Luftmassenmesser (5 Zylinder Diesel);

Regelventile (5 Zylinder Diesel).

 15
2012-2013:

Ventile (Benzin 1,6 l);

Luftmassenmesser (Benzin 1,6 l);

Luftmassenmesser (D4162T);

Regelventil;

Kraftstoffzufuhr (D4162T).

2014:

Ventile (Benzin 1,6 l);

Luftmassenmesser

(1,6 l, 4 Zylinder 2,0 l)

(nicht anwendbar auf Motor B4204T7.);

Thermostat

(4 Zylinder Benzin 2,0 l)

(nicht anwendbar auf Motor B4204T7.);

EVAP-Ventil

(4 Zylinder Benzin 2,0 l)

(nicht anwendbar auf Motor B4204T7.);

Klimaanlagen-Kühlventil

(4 Zylinder 2,0 l Diesel);

EGR-Kühlmittelpumpe

(4 Zylinder 2,0 l Diesel)

Luftmassenmesser

(Motor D4162T);

Regelventil, Kraftstoffzufuhr

(Motor D4162T);

2015:

Ventile (Benzin 1,6 l);

Luftmassenmesser

(1,6 l, 4 Zylinder 2,0 l)

(nicht anwendbar auf Motor B4204T7);

Thermostat

(4 Zylinder Benzin 2,0 l)

(nicht anwendbar auf Motor B4204T7);

EVAP-Ventil

(4 Zylinder Benzin 2,0 l)

(nicht anwendbar auf Motor B4204T7);

EGR-Kühlmittelpumpe

(4 Zylinder 2,0 l Diesel);

Regelventil;

Kraftstoffzufuhr

(Motor D4162T);

2016-2018:

Luftmassenmesser

(4 Zylinder);

Thermostat

(4 Zylinder Benzin);

EVAP-Ventil

(4 Zylinder Benzin);

EGR-Kühlmittelpumpe

(4 Zylinder Diesel).

 10
38 2011:

Motorventile

2012:

Klimakompressor (5, 6 Zylinder),

Motorventile;

Motorsteuergerät (6 Zylinder);

Solenoidventile

(6 Zylinder ohne Turbolader);

Aktuatoren, Ansaugkrümmer

(6 Zylinder ohne Turbolader);

Luftmassenmesser

(4 Zylinder Benzin 2,0 l);

Ölstandsensor (5 Zylinder Diesel);

Kühlmittelpumpe (D4162T);

2013:

Klimaanlagen-Magnetkupplung (5, 6 Zylinder);

Ventile, Motorsteuergerät (6 Zylinder);

Solenoidventile (6 Zylinder ohne Turbolader);

Aktuatormotoren;

Ansaugkrümmer

(6 Zylinder ohne Turbolader);

Luftmassenmesser

(4 Zylinder Benzin 2,0 l, Benzin 5 Zylinder);

Ölstandsensor (5 Zylinder Diesel),

Kühlmittelpumpe (D4162T)

2014-2015:

Klimaanlagen-Magnetkupplung (5, 6 Zylinder);

Ventile (1,6 l, Motor B4204T7; 5 Zylinder, 6 Zylinder);

Motorsteuergerät (6 Zylinder);

Solenoidventile (6 Zylinder ohne Turbo);

Aktuatormotoren,

Ansaugkrümmer (6 Zylinder ohne Turbolader);

Luftmassenmesser

(Motor B4204T7; 5 Zylinder Benzin);

Ölstandsensor (5 Zylinder Diesel)

2016:

Klimaanlagen-Magnetkupplung (5, 6 Zylinder);

Ventile (5,6 Zylinder);

Motorsteuergerät (6 Zylinder);

Luftmassenmesser (5 Zylinder Benzin);

Ölstandsensor
2017-2018:

Klimaanlagen-Magnetkupplung (5 Zylinder Diesel);

Ventile (5 Zylinder Diesel);

Ölstandsensor

 10
2014-2015:

Ventile (4 Zylinder 2,0 l)

(nicht anwendbar auf Motor B4204T7);

Ölpumpe

(4 Zylinder Benzin 2,0 l)

(nicht anwendbar auf Motor B4204T7);

Lambdasonde, zentral

(4 Zylinder Benzin 2,0 l)

(nicht anwendbar auf Motor B4204T7);

Lambdasonde hinten

(4 Zylinder 2,0 l Diesel);

2016-2018:

Ventile (4 Zylinder);

Ölpumpe (4 Zylinder Benzin);

Lambdasonde zentral (4 Zylinder Benzin);

Lambdasonde, hinten (4 Zylinder Diesel)

 15
39 2011:

EVAP, Lambdasonden, Einspritzung (Benzin)

2012-2013:

EVAP-Ventil (5, 6 Zylinder Benzin),

Lambdasonden (5, 6 Zylinder Benzin)

2014-2015:

Lambdasonde, vorne

(4 Zylinder 2,0 l (nicht anwendbar auf Motor B4204T7));

Lambdasonde hinten

(4 Zylinder Benzin 2,0 l (nicht anwendbar auf Motor B4204T7));

EVAP-Ventil (5, 6 Zylinder Benzin);

Lambdasonden (5, 6 Zylinder Benzin)

2016:

Lambdasonden, vorne (4 Zylinder);

Lambdasonde, hinten (4 Zylinder Benzin),

EVAP-Ventil (5, 6 Zylinder Benzin);

Lambdasonden (5,6 Zylinder);

Kühlersteuergerät (5 Zylinder Diesel)

2017-2018:

Lambdasonde, vorne (4 Zylinder);

Lambdasonden hinten (4 Zylinder Benzin)

Lambdasonden (Dieselmotoren 5 Zylinder);

Steuergerät, Kühlersteuergerät (5 Zylinder Diesel)

 15
2011:

Lambdasonden (4 Zylinder Benzin, 5 Zylinder Diesel

2012-2013:

Lambdasonden (4 Zylinder Benzin),

Lambdasonden (Diesel),

Steuergerät, Kühlersteuergerät

(manuell 5 Zylinder 2,0 l Diesel)

2014-2015:

Lambdasonden (Benzin 1,6 l, Motor B4204T7);

Lambdasonde (Diesel 5 Zylinder);

Steuergerät, Kühlersteuergerät

(1,6 l Diesel, 5 Zylinder Diesel)

 10
40 2011:

Vakuumpumpe,

Ölwannenventil (5 Zylinder Turbo, 2,0 GTDI)

Dieselfilterheizung

2012:

Vakuumpumpe (Benzin 5 Zylinder),

Ölwannenheizung (Benzin 5 Zylinder),

Dieselfilterheizung

2013-2018:

Dieselfilterheizung

 20
2012:

Kühlmittelpumpe

(1,6 l Benzin Start/Stop);

2013:

Kühlmittelpumpe

(1,6 l Benzin Start/Stop,

Benzin 5 Zylinder Start/Stop);

Ölwannenheizung

(Benzin 5 Zylinder);

Ölpumpe Automatikgetriebe

(Benzin 5 Zylinder Start/Stop);

2014:

Kühlmittelpumpe

(1,6 l Benzin Start/Stop);

Ölwannenheizung

(Benzin 5 Zylinder);

Ölpumpe Automatikgetriebe

Unter dem Handschuhfach Nr. 1

Sicherungsbelegung unter dem Handschuhfach Nr. 1 für die Ölpumpe des Automatikgetriebes.
Volvo V60 – Sicherungsbelegung – unter dem Handschuhfach Nummer 1

Nr. Beschreibung Stromstärke [A]
1 2011:

Hauptsicherung, Steuergerät;

Audio;

Subwoofer;

2012-2018:

Hauptsicherung des Audiosteuergeräts;

Hauptsicherung für die Sicherungen 16-20.

 40
2 2015-2018:

Scheibenwaschanlage vorne;

Scheibenwaschanlage hinten.

 25
3 – –
4 – –
5 – –
6 Griffe;

Keyless-System.

 50
7 – –
8 Bedienfeld, Fahrertür 20
9 Bedienfeld, Beifahrertür vorne 20
10 Bedienfeld, Beifahrertür hinten, rechts 20
11 Bedienfeld, Beifahrertür hinten, links 20
12 Keyless 7,5
13 Elektrischer Fahrersitz 20
14 Elektrischer Beifahrersitz 20
15 2011-2012:

Verstellbares Kopfstützenkissen.

 15
16 Steuergerät oder

Infotainment-System-Display.

 5
17 Audiosteuergerät;

Fernseher;

Satellitenradio;

Digitalradio.

 10
18 Audiosteuergerät oder

Sensus-Steuergerät.

 15
19 Telefon, Bluetooth ™ 5
20 – –
21 Schiebedach;

Innenbeleuchtung (Dach);

Klimasensor;

Lufteinlass für Drosselklappenmotoren.

 5
22 12 V Steckdose, Mittelkonsole

Zigarettenanzünder.

 15
23 2011:

Sitzheizung, Beifahrerseite vorne;

2012-2018:

Sitzheizung, Beifahrerseite hinten, rechts.

 15
24 2011:

Sitzheizung,

Fahrerseite vorne;

2012-2018:

Sitzheizung – links, hinten.

 15
25 2014-2018:

Elektrische Zusatzheizung

 5
26 2011:

Sitzheizung – links, hinten;

2012-2018:

Sitzheizung,

Beifahrerseite vorne.

 15
27 2011:

Sitzheizung – links/hinten;

2012-2018:

Sitzheizung – Fahrer.

 15
28 Einparkhilfe;

Rückfahrkamera;

RTI;

BLIS.

 5
29 2011-2012:

AWD-Steuergerät.

 10
2013-2018:

AWD-Steuergerät

 15
30 Aktives Fahrwerk Four-C 10

Unter dem Handschuhfach Nr. 2

Sicherungsbelegung unter dem Handschuhfach Nr. 2 für das AWD-Steuergerät.
Volvo V60 – Sicherungsbelegung – unter dem Handschuhfach Nummer 2
Nr. Beschreibung Stromstärke [A]
1 Heckscheibenwischer 15
2 – –
3 Innenbeleuchtung;

Bedienfeld in der Fahrertür;

Elektrische Fensterheber;

Elektrische Sitze – vorne;

Garagentoröffner.

 7,5
4 2011-2013:

Informationsdisplay (DIM)

2014-2018:

Vernetztes Kombiinstrument

 5
5 Adaptiver Tempomat;

ACC;

Kollisionswarnsystem.

 10
6 Innenbeleuchtung;

Regensensor.

 7,5
7 Lenkradmodul 7,5
8 Zentralverriegelung;

Tankdeckel.

 10
9 2011-2013:

Heckscheibenwaschanlage;

2014-2018:

Beheiztes Lenkrad.

 15
10 2011-2013:

Scheibenwaschanlage vorne;

2014-2018:

Beheizte Windschutzscheibe.

 15
11 Entriegelung, Heckklappe 10
12 2013-2018:

Verstellbare Kopfstütze

 10
13 Kraftstoffpumpe 20
14 Schlüsselfunkempfänger

Fernbedienung;

Bewegungssensor-Alarm;

Klimaanlagen-Bedienfeld.

 5
15 Lenkradsperre 15
16 Sirene;

OBDII-Datenbusanschluss.

 5
17 – –
18 Airbag 10
19 Kollisionswarnsystem 5
20 Gaspedalsensor;

Innenspiegel mit Abblendautomatik;

Sitzheizung, hinten

Zusätzliche elektrische Heizung

 7,5
21 2014-2018:

Infotainment-Steuergerät (Leistung);

Audio (Leistung)

 15
22 Bremslicht 5
23 Schiebedach 20
24 Wegfahrsperre 5

Sicherungen – Fahrgastraum

Sicherungen im Fahrgastraum des Volvo V60 für die Audio-Leistung.
Volvo V60 – Sicherungsbelegung – Fahrgastraum
Nr Beschreibung Stromstärke [A]
1 Elektrische Feststellbremse links 30
2 Elektrische Feststellbremse rechts 30
3 Heckscheibenheizung 30
4 Anhängersteckdose 2 15
5 – –
6 12 V Steckdose – Kofferraum 15
7 – –
8 – –
9 – –
10 – –
11 Anhängersteckdose 1 40
12 – –

Sicherungen – im kalten Bereich des Motorraums

Sicherungen im kalten Bereich des Motorraums für die Audio-Leistung.
Volvo V60 – Sicherungsbelegung – kalter Bereich im Motorraum
Nummer Beschreibung Stromstärke [A]
A1 Hauptsicherung für das elektrische Modul

im Motorraum

 175
A2 Hauptsicherung für das zentrale Elektronikmodul

(CEM) unter dem Handschuhfach,

Relais, Sicherungsbelegung

unter dem Handschuhfach,

zentrale elektrische Einheit im Kofferraum

 175
1 Zusätzliche elektrische Heizung 100
2 Hauptsicherung für das zentrale Elektronikmodul

(CEM) unter dem Handschuhfach

 50
3 Hauptsicherung für Relais,

Sicherungsbelegung unter dem Handschuhfach

 60
4 2011-2015:

Hauptsicherung für die zentrale elektrische Einheit

im Fahrgastraum

mit Sicherungsbelegung A unter dem Handschuhfach

2016-2018:

Beheizte Windschutzscheibe

 60
5 Hauptsicherung für die zentrale

elektrische Einheit im Kofferraum

 60
6 Lüfter 40
7 – –
8 – –
9 Startrelais 30
10 2011-2015:

Interne Diode

 50
11 Zusatzbatterie 70
12 2012-2015:

Zentrales Elektronikmodul

(CEM) (Zusatzbatterie mit Referenzspannung)

 15
2016-2018:

Zentrales Elektronikmodul

(CEM) (Zusatzbatterie mit Referenzspannung)

 5

Volvo V60 (2019-…) – Sicherungsbelegung

Baujahr: 2019.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo V60 sind die Sicherung Nr. 24 (12 V Steckdose in der Konsole zwischen den Vordersitzen), Nr. 25 (12 V Steckdose in der Konsole zwischen den Rücksitzen), Nr. 26 (12 V Steckdose im Kofferraum) im Sicherungskasten im Motorraum und die Sicherung Nr. 2 (Steckdose in der Konsole zwischen den Rücksitzen) im Sicherungskasten unter dem Armaturenbrett.

Lage des Sicherungskastens

Motorraum

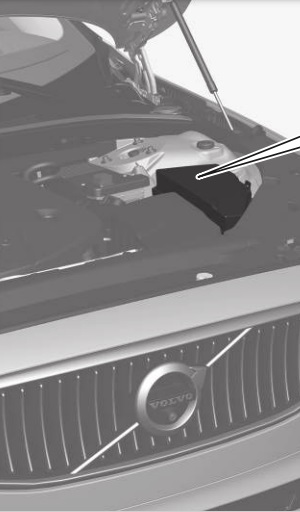

Position der Sicherungskästen im Motorraum des Volvo V60.
Sicherungskasten unter dem Armaturenbrett
Position des Sicherungskastens unter dem Armaturenbrett im Volvo V60.
Sicherungskasten im Kofferraum
Position des Sicherungskastens im Kofferraum des Volvo V60.

Sicherungskastenbelegungen

2019

Motorraum
Sicherungsplan für den Motorraum des Volvo V60, inklusive Zigarettenanzünder.

Sicherungsbelegung im Motorraum (2019)

Nr Amp [A] Beschreibung
Nr Amp [A] Beschreibung
1 – Nicht verwendet
2 – Nicht verwendet
3 – Nicht verwendet
4 15 Startspulen (Benzin); Zündkerzen (Benzin)
5 15 Magnetventil Ölpumpe; Magnetkupplung Klimaanlage; Beheizte Lambdasonde, mittig (Benzin); Beheizte Lambdasonde hinten (Diesel).
6 7.5 Druckregler; Ventil; Impulsleistungsventil (Diesel).
7 20 Motorsteuergerät; Stellglied; Drosselklappenmodul; AGR-Ventil (Dieselmotor); Turbolader-Positionssensor (Dieselmotor); Turbolader-Ventil (Benzinmotor).
8 5 Motorsteuergerät
9 – Nicht verwendet
10 10 Solenoidventile (Benzin); Ventil; Motorkühlthermostat (Benzin); AGR-Kühlmittelpumpe (Diesel); Vorglühsteuergerät (Diesel)
11 5 Spoilerklappen-Steuergerät; Kühlerklappen-Steuergerät; Relaiswicklungen Impulsleistung (Diesel)
12 – Nicht verwendet
13 20 Motorsteuergerät
14 40 Starten
15 Bypass Starten
16 30 Kraftstofffilterheizung (Diesel)
17 – Nicht verwendet
18 – Nicht verwendet
19 – Nicht verwendet
20 – Nicht verwendet
21 – Nicht verwendet
22 – Nicht verwendet
23 – Nicht verwendet
24 15 12 V Steckdose in der Konsole zwischen den Vordersitzen
25 15 12 V Steckdose in der Konsole zwischen den Rücksitzen
26 15 12 V Steckdose im Kofferraum/Laderaum
27 – Nicht verwendet
Nr Amp [A] Beschreibung
28 15 Scheinwerfer links, einige Modelle mit LED
29 15 Scheinwerfer rechts, einige Modelle mit LED
30 – Nicht verwendet
31 Bypass Beheizte Windschutzscheibe, linke Seite
32 40 Beheizte Windschutzscheibe, linke Seite
33 25 Scheinwerferwaschanlage
34 25 Scheibenwaschanlage vorne
35 15 Getriebesteuergerät
36 20 Hupe
37 5 Warnsirene
38 40 Bremssteuergerät (Ventile, Feststellbremse).
39 30 Wischer
40 25 Heckscheibenwaschanlage
41 40 Beheizte Windschutzscheibe, rechte Seite
42 20 Standheizung
43 – Nicht verwendet
44 – Nicht verwendet
45 Bypass Beheizte Windschutzscheibe, rechte Seite
46 5 Versorgung bei eingeschalteter Zündung: Motorsteuergerät, Getriebeelemente, elektrische Servolenkung, zentrales Elektronikmodul, Bremssteuergerät.
47 – Nicht verwendet
48 7.5 Scheinwerfer rechts
48 15 Scheinwerfer rechts, einige Modelle mit LED
49 – Nicht verwendet
50 – Nicht verwendet
51 5 Batterieanschluss-Steuergerät
52 5 Airbag
53 7.5 Scheinwerfer links
53 15 Scheinwerfer links, einige Modelle mit LED
54 5 Gaspedalsensor
Motorraum (Twin Engine)
Sicherungsbelegung im Motorraum des Volvo V60 Twin Engine (Modelljahr 2019).
Volvo V60 – Sicherungen im Motorraum (Twin Engine)

Sicherungsbelegung im Motorraum (2019, Twin Engine)

Nr Amp [A] Beschreibung
Nr Amp [A] Beschreibung
1 – Nicht verwendet
2 – Nicht verwendet
3 – Nicht verwendet
4 5 Stellglied-Steuergerät für die Aktivierung, Positionsänderung des Automatikgetriebes
5 5 Steuergerät für Hochvolt-Kühlmittelheizung des Verbrennungsmotors
6 5 Klimaanlagen-Steuergerät; Absperrventil für Wärmetauscher; Absperrventil für Kältemittel, das durch das Klimaanlagensystem fließt
7 5 Hybridbatterie-Steuergerät; Hochvolt-Wandler für kombinierten Hochvoltgenerator, Starten mit 500 V-12 V Spannungswandler.
8 – Nicht verwendet
9 10 Wandler zur Steuerung der Stromversorgung des Elektromotors der Hinterachse
10 10 Hybridbatterie-Steuergerät; Hochvolt-Wandler für kombinierten Hochvoltgenerator, Starten mit 500 V-12 V Spannungswandler.
11 5 Ladeeinheit
12 10 Absperrventil für Hybridbatterie-Kühlmittel; Kühlmittelpumpe 1 für Hybridbatterie
13 10 Kühlmittelpumpe für das elektrische Antriebssystem
14 25 Kühlgebläse für Hybridkomponenten
15 – Nicht verwendet
16 – Nicht verwendet
17 – Nicht verwendet
18 – Nicht verwendet
19 – Nicht verwendet
20 – Nicht verwendet
21 – Nicht verwendet
22 – Nicht verwendet
23 – Nicht verwendet
24 15 12 V Steckdose in der Konsole zwischen den Vordersitzen
25 15 12 V Steckdose in der Konsole zwischen den Rücksitzen
26 15 12 V Steckdose im Kofferraum/Laderaum; USB-Anschlüsse für iPad.
27 – Nicht verwendet
Nr Amp [A] Beschreibung
28 – Nicht verwendet
29 – Nicht verwendet
30 – Nicht verwendet
31 Bypass Beheizte Windschutzscheibe auf der linken Seite
32 40 Beheizte Windschutzscheibe auf der linken Seite
33 25 Scheinwerferwaschanlage
34 25 Scheibenwaschanlage vorne
35 – Nicht verwendet
36 20 Hupe
37 5 Warnsirene
38 40 Bremssteuergerät (Ventile, Feststellbremse).
39 30 Wischer
40 25 Heckscheibenwaschanlage
41 40 Beheizte Windschutzscheibe, rechte Seite
42 20 Standheizung
43 – Nicht verwendet
44 – Nicht verwendet
45 Bypass Beheizte Windschutzscheibe, rechte Seite
46 5 Versorgung bei eingeschalteter Zündung: Motorsteuergerät; Getriebeelemente; elektrische Servolenkung; zentrales Elektronikmodul.
47 – Nicht verwendet
48 7.5 Rechter Scheinwerfer
48 15 Rechter Scheinwerfer, einige Modelle mit LED
49 – Nicht verwendet
50 – Nicht verwendet
51 5 Batterieanschluss-Steuergerät
52 5 Airbag
53 7.5 Linker Scheinwerfer
53 15 Linker Scheinwerfer, einige Modelle mit LED
54 5 Gaspedalsensor
Unter dem Armaturenbrett

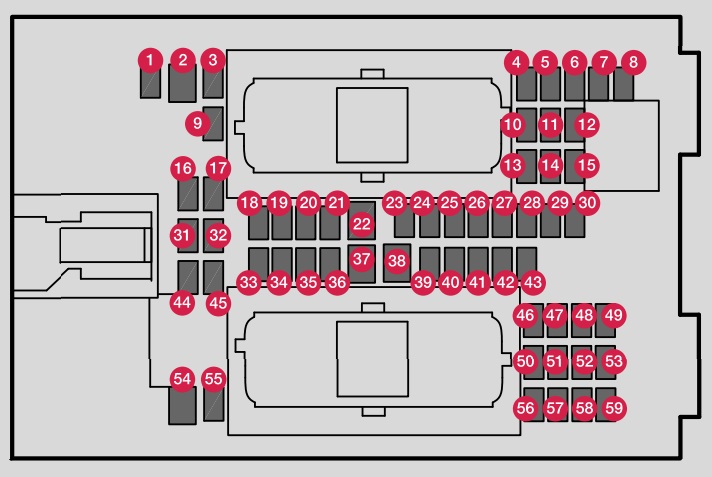

Sicherungsbelegung unter dem Armaturenbrett des Volvo V60 Twin Engine (2019).

Sicherungsbelegung unter dem Armaturenbrett (2019)

Nr Amp [A] Beschreibung
Nr Amp [A] Beschreibung
1 – Nicht verwendet
2 30 Steckdose in der Konsole zwischen den Rücksitzen
3 – Nicht verwendet
4 5 Bewegungssensor
5 5 Multimedia-Player
6 5 Instrumententafel
7 5 Tasten der Mittelkonsole
8 5 Sonnensensor
9 20 Sensus-Steuergerät
10 – Nicht verwendet
11 5 Lenkradmodul
12 5 Modul zur Steuerung des Startschalters und der Feststellbremse
13 15 Modul für beheiztes Lenkrad
14 – Nicht verwendet
15 – Nicht verwendet
16 – Nicht verwendet
17 – Nicht verwendet
18 10 Klimaanlagen-Steuergerät
19 – Nicht verwendet
20 10 Anschluss für Datenverbindung OBD-II
21 5 Zentraldisplay
22 40 Lüftermodul Klimaanlage (vorne)
23 5 USB SPLITTER
24 7.5 Instrumentenbeleuchtung; Innenbeleuchtung; Automatische Abblendfunktion des Spiegels; Regen- und Lichtsensoren; Controller in der hinteren Mittelkonsole, Rücksitz; Elektrisch verstellbare Vordersitze; Bedienfelder der hinteren Türen; Lüftermodul Klimaanlage links / rechts
25 5 Steuergerät für Fahrerassistenzfunktionen
26 20 Panoramadach mit Rollo
27 5 Head-up-Display
28 5 Beleuchtung des Fahrgastraums
29 – Nicht verwendet
Nr Amp [A] Beschreibung
30 5 Dachkonsolendisplay (Gurtanlegeerinnerung, Beifahrer-Seitenairbag-Anzeige)
31 – Nicht verwendet
32 5 Feuchtigkeitssensor
33 20 Türmodul in der rechten hinteren Tür
34 10 Sicherungen im Kofferraum/Stauraum
35 5 Steuergerät für internetverbundenes Fahrzeug; Steuergerät für Volvo On Call.
36 Türmodul in der linken hinteren Tür
37 40 Audiosteuergerät (Verstärker) (nur einige Modelle)
38 – Nicht verwendet
39 5 Multiband-Antennenmodul
40 5 Massagefunktion des Vordersitzes
41 – Nicht verwendet
42 15 Heckscheibenwischer
43 15 Kraftstoffpumpen-Steuergerät
44 5 Twin Engine: Relaiswicklungen Sicherungskasten im Motorraum; Relaiswicklungen Getriebeölpumpe.
45 – Nicht verwendet
46 15 Fahrersitzheizung
47 15 Beifahrersitzheizung vorne
48 7.5 Kühlmittelpumpe
49 – Nicht verwendet
50 20 Türmodul in der linken Vordertür
51 20 Modul für aktive Fahrwerksregelung
52 – Nicht verwendet
53 10 Sensus-Steuergerät
54 – Nicht verwendet
55 – Nicht verwendet
56 20 Türmodul in der rechten Vordertür
57 – Nicht verwendet
58 5 Fernseher (nur in einigen Märkten)
59 15 Hauptsicherung für die Sicherungen 52, 53, 57 und 58
Sicherungskasten im Kofferraum
Sicherungsbelegung im Kofferraum des Volvo V60 (Modelljahr 2019).

Sicherungsbelegung im Kofferraum (2019)

Nr Amp [A] Beschreibung
Nr Amp [A] Beschreibung
1 30 Beheizte Windschutzscheibe
2 – Nicht verwendet
3 40 Kompressor Luftfederung
4 15 Motor Verriegelung Rücksitzlehne, rechte Seite
5 – Nicht verwendet
6 15 Motor Verriegelung Rücksitzlehne, linke Seite
7 20 Twin Engine: Beifahrersitz vorne elektrisch; Modul rechte hintere Tür.
8 30 Steuergerät zur Reduzierung von Stickoxiden (Diesel)
9 25 Elektrische Heckklappe
10 20 Elektrisch verstellbarer Beifahrersitz vorne
11 40 Anhängerkupplungs-Steuergerät
12 40 Gurtstraffer-Modul (rechte Seite)
13 5 Interne Relaiswicklungen
14 15 Elektrisch verstellbarer Beifahrersitz vorne
15 5 Modul zur Fußbewegungserkennung zum Öffnen der elektrischen Heckklappe
16 – USB-Hub / Zugangsport
17 – Nicht verwendet
18 25 Anhängerkupplungs-Steuergerät
Nr Amp [A] Beschreibung
18 40 Zubehör-Modul
19 20 Fahrersitz mit elektrischer Verstellung
20 40 Gurtstraffer-Modul (linke Seite)
21 5 Parkassistenzkamera
22 – Nicht verwendet
23 – Nicht verwendet
24 – Nicht verwendet
25 – Nicht verwendet
26 5 Steuergerät für Airbags und Gurtstraffer
27 – Nicht verwendet
28 15 Beheizter Rücksitz (linke Seite)
29 – Nicht verwendet
30 5 Informationen zum toten Winkel (BUS); Modul zur externen Steuerung des Rückfahrsignals.
31 – Nicht verwendet
32 5 Module für Gurtstraffer
33 5 Stellglied Abgassystem (Benzin, einige Motorvarianten)
34 – Nicht verwendet
35 15 Allradantriebs-Steuergerät (AWD)
36 15 Beheizter Rücksitz (rechte Seite)
37 – Nicht verwendet

Über Volvo V60 (2011-2019)

Der Volvo V60, produziert von 2011 bis 2019, ist ein elegantes und praktisches Kombifahrzeug, das schwedische Präzision mit modernen Technologien verbindet. Dieses Modell ist bekannt für seine Sicherheit, seinen Komfort und seine Leistung. Der Volvo V60 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die sich in Leistung und Effizienz unterscheiden. Der Innenraum des Fahrzeugs ist auf Qualität und Komfort ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Der V60 ist die ideale Wahl für diejenigen, die ein zuverlässiges und stilvolles Fahrzeug für den täglichen Gebrauch und längere Fahrten suchen.

Sicherungskastenbelegung Volvo V60

Diese Seite zeigt die Sicherungskastenbelegung für den Volvo V60, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen deutlich die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs.
Leggere  Volvo C40 (2021-...) – Sicherungskasten

Post correlati:

  1. Volvo 960 (1993-1997) – Sicherungskasten
  2. Volvo S60 I (2000-2010) – Batterien
  3. Volvo S60 II (ab 2010) – Batterien
  4. Volvo V60 (ab 2010) – Batterien
  5. Volvo FM – Sicherungskasten
  6. Volvo XC40 (2018-2022) – Sicherungskasten
  7. Volvo C40 Recharge (2022) – Sicherungskasten
  8. Volvo XC40 Recharge Plug-in Hybrid (2021-2022) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
