Volvo V60 Plug-in Hybrid (2014-2018) – Sicherungskasten

Volvo V60 Plug-in Hybrid (2014-2018) – Sicherungskastenbelegung

Baujahr: 2014, 2015, 2016, 2017, 2018.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Volvo V60 Plug-in Hybrid (2014-2018) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

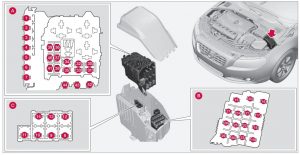

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nr.	Beschreibung	Amp [A]
1	–	–
2	Hauptsicherung Steuergerät (CEM) unter dem Handschuhfach	50
3	–	60
4	Hauptsicherung für Relais; Sicherungskasten unter dem Handschuhfach	60
5	–	–
6	–	–
7	–	–
8	2014: Beheizte Windschutzscheibe, linke Seite	40
9	Scheibenwischer	30
10	Standheizung	25
11	–	–
12	2014: Beheizte Windschutzscheibe, rechte Seite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerfer-Waschdüsen	20
16	Scheinwerfereinstellung, aktive Xenon-Scheinwerfer – ABL	10
17	Hauptsicherung Steuergerät (CEM) unter dem Handschuhfach	20
18	ABS	5
19	Geschwindigkeitsabhängige Servolenkung	5
20	Motorsteuergerät, Getriebesteuergerät, Airbag	10
21	Beheizte Waschdüsen	10
22	–	–

23	Scheinwerferkontrolle	5
24	–	–
25	–	–
26	–	–
27	Relaiswicklungen	5
28	Zusatzscheinwerfer	20
29	Hupe	15
30	Relaiswicklungen im Relais Motorsteuerungssystem, Motorsteuermodul	10
31	Getriebesteuermodul	15
32	–	–
33	Relaiswicklungen im elektrischen Steuergerät in der kalten Zone des Motorraums, Relaiswicklungen in der Kühlmittelpumpe	5
34	Anlasserrelais	30
35	Zündzeitpunkt-Steuermodul	10
36	Motorsteuermodul (ECM)	15
37	Luftmassenstromsensor, Regelventile	15
38	Ventile, Ölstandsensor	10
39	Lambdasonden; Steuermodul, Kühlerwicklungsabdeckung	15
40	Dieselfilterheizung	20
41	2014: Belüfteter Blockheizer	5
	2015-2018: Belüfteter Blockheizer	10
42	Zündkerze	70
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Hinter dem Motor

A. Auto mit Linkslenkung
B. Auto mit Rechtslenkung

Nummer	Beschreibung	Amp [A]
1	Überwachung der Unterdruckpumpe des Bremssystems	5

Sicherungskasten im Handschuhfach

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nr.	Beschreibung	Amp [A]
1	Hauptsicherung für Audio-Steuergerät, Hauptsicherung für Sicherungen 16-20	40
2	2015-2018: Windschutzscheiben-Waschdüsen; Heckscheiben-Waschdüse	25
3	–	–
4	–	–
5	–	–
6	Griffe, Keyless-System	5
7	–	–
8	Bedienfeld, Fahrertür	20
9	Bedienfeld, Beifahrertür vorne	20
10	Bedienfeld, Beifahrertür hinten, rechts	20
11	Bedienfeld, Beifahrertür hinten, links	20
12	Keyless	7,5
13	Elektrischer Fahrersitz	20
14	Elektrischer Beifahrersitz	20

15	2014: Windschutzscheibendüsen, Heckscheibendüse	25
16	Steuermodul oder Infotainment-System-Display	5
17	Audio-Steuermodul, Fernseher, Digitalradio	10
18	Audio-Steuermodul oder Sensus-Steuermodul	15
19	Telefon, Bluetooth ™	5
20	–	–
21	Schiebedach, Innenbeleuchtung Dachhimmel, Klimasensor, Lufteinlass für Drosselklappenmotoren	5
22	12 V Steckdose, Konsole zwischen den Sitzen	15
23	Sitzheizung, hinten Beifahrerseite, rechts	15
24	Sitzheizung, hinten Beifahrerseite, links	15
25	Zusätzliche elektrische Heizung	15
26	Sitzheizung auf der Beifahrerseite	15
27	Sitzheizung, vorne Fahrerseite	15
28	Parkassistent, Parkkamera, Anhängerkupplungs-Steuermodul, BLIS, elektrische Heizung	5
29	–	–
30	–	–

Position: Sicherungskasten B

Nr.	Beschreibung	Amp [A]
1	Heckscheibenwischer	15
2	–	–
3	Innenbeleuchtung, Bedienfeld in der Fahrertür, elektrische Fensterheber, elektrische Sitze – vorne, Garagentor-Fernöffnung	7,5
4	Kombiniertes Instrumentenpanel	5
5	Adaptiver Tempomat, ACC; Kollisionswarnsystem	10
6	Innenbeleuchtung; Regensensor	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung, Tank	10
9	Beheiztes Lenkrad	15
10	2 014-2016: beheizte Scheiben	15
11	Abzweiger, Hecktür	10

12	2013-2018: Kopfstützenkissen klappbar	10
13	Kraftstoffpumpe	20
14	Bewegungssensor für Alarm, Klimabedienfeld	5
15	Lenkradsperre	15
16	Sirene, OBDII-Anschluss	5
17	–	–
18	Airbag	10
19	Kollisionswarnsystem	5
20	Gaspedalsensor; Innenspiegel mit Abblendautomatik; Sitzheizung hinten	7,5
21	Infotainment-Steuermodul (Leistung), Audio (Leistung)	15
22	Bremslichter	5
23	Schiebedach	20
24	Wegfahrsperre	5

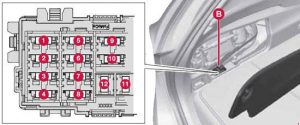

Sicherungen – im Kofferraum (Nr. 1)

Nummer	Beschreibung	Amp [A]
1	Elektrische Parkbremse links	30
2	Elektrische Parkbremse rechts	30
3	Heckscheibenheizung	30
4	Anhängersteckdose 2	15
5	–	–
6	12 V Steckdose im Kofferraum	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1	40
12	–	–

Sicherungen – im Kofferraum (Nr. 2)

Nr	Beschreibung	Amp [A]
1	Kühlmittelpumpe 1 für Hybridbatterieflüssigkeit; Ventil für Kühlmittelpumpen 1 und 2.	10
2	Kühlmittelpumpe 2 für Hybridbatterie.	10
3	Ladegerät; Spannungswandler 400 V-12 V; Steuermodul für Hybridbatterie.	5
4	Kühlmittelpumpe für den Kreislauf bei niedriger Systemkühltemperatur.	15
5	Ladegerät; Spannungswandler 400 V-12 V; Steuermodul für Hybridbatterie.	10
6	Relaiswicklungen; Hochspannungswandler für Elektromotor und integrierter Startergenerator	10
7	Trennung des Elektromotors von der Hinterachse	15
8	–	–
9	Hochspannungswandler für Elektromotor und integrierter Starter; Steuermodul für Hybridbatterie.	10
10	Kühlmittelventile für den Kreislauf bei niedriger Systemkühltemperatur; Elektrischer Klimakompressor; Wärmetauscherventil; Klimaanlagenventil.	10
11	–	–
12	–	–

Sicherungen – in der kalten Zone des Motorraums

Nr	Beschreibung	Amp [A]
A1	Automatischer Schalter: zentrales Elektromodul im Motorraum	175
A2	Hauptsicherung des Moduls Zentralelektronik (CEM) unter dem Handschuhfach, Relais-/Sicherungskasten unter dem Handschuhfach, zentrale elektrische Einheit im Kofferraum	175
1	Vakuumpumpe für Bremssystem	40
2	Hauptsicherung des zentralen Elektronikmoduls (CEM) unter dem Handschuhfach	50
3	Hauptsicherung für Relais-/Sicherungskasten unter dem Handschuhfach	60
4	Hauptsicherung für Steuergerät elektrisch B im Kofferraum	60
5	Hauptsicherung für Steuergerät elektrisch A im Kofferraum	60
6	Lüfter	40
7	–	–
8	–	–
9	–	–
10	–	–
11	Ölpumpe Automatikgetriebe	30
12	–	–

Über den Volvo V60 Plug-in Hybrid (2014-2018)

Der Volvo V60 Plug-in Hybrid, hergestellt zwischen 2014 und 2018, ist ein innovatives Fahrzeug, das einen Dieselmotor mit einem Elektroantrieb kombiniert und so eine hervorragende Kraftstoffeffizienz und niedrige Emissionen bietet. Dieses Modell ist mit einem 2,4-Liter-Fünfzylinder-Dieselmotor ausgestattet, der mit einem Elektromotor zusammenarbeitet und eine Gesamtleistung von bis zu 215 PS ermöglicht. Das Fahrzeug bietet drei Fahrmodi: Pure, Hybrid und Power, die es dem Fahrer ermöglichen, die Fahrt an die aktuellen Bedürfnisse anzupassen. Der V60 Plug-in Hybrid ist bekannt für sein komfortables Fahrverhalten, seinen hochwertigen Innenraum und seine fortschrittlichen Sicherheitsmerkmale, was ihn zu einer idealen Wahl für diejenigen macht, die ein umweltfreundliches und gleichzeitig leistungsstarkes Fahrzeug suchen.

Sicherungskastenbelegung Volvo V60 Plug-in Hybrid

Diese Seite zeigt die Sicherungskastenbelegung für den Volvo V60 Plug-in Hybrid, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Schaltkreise im Fahrzeug zu gewährleisten.
