Volvo S70 (1998-1999) – Sicherungskasten
Volvo S70 (1998-1999) – Sicherungskastenbelegung
Baujahr: 1998, 1999.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S70 (1998-1999) ist die Sicherung 11C/30 im Sicherungskasten des Motorraums.

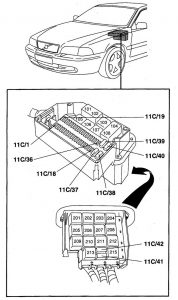

Zentralelektrik
Volvo S70 – Sicherungskastenbelegung – Zentralelektrik
| Nummer | Beschreibung | Stromstärke [A] |
| 11C/1 | – | – |
| 11C/2 | Zentralverriegelung;
Diebstahlwarnanlage Steuergerät; AW 50-42 Modusschalter; RTI Steuergerät. |
10 |
| 11C/3 | ABS Steuergerät | 10 |
| 11C/4 | Wegfahrsperre | 10 |
| 11C/5 | Klimaanlage;
Datenverbindungsstecker (DLC). |
15 |
| 11C/6 | Zentralverriegelung Steuergerät;
Diebstahlwarnanlage; Warnsirene; Bewegungssensor (S70/V70). |
20 |
| 11C/7 | Radio;
Verstärker. |
15 |
| 11C/8 | Wegfahrsperre;
Instrumententafel angeschlossen; Lichtschalter. |
15 |
| 11C/9 | Beheizte Rücksitze (S70/V70);
Verstärker (C70). |
20 |
| 11C/10 | Zündschlüssel | 15 |
| 11C/11 | Bremslicht | 10 |
| 11C/12 | Flüssigkeitsheizung Motorkühlung (Diesel);
Verstärker (C70). |
20 |
| 11C/13 | Blinker;
Warnblinkanlage; Blinkende Scheinwerferlampe; Zentralverriegelung; Diebstahlwarnanlage Steuergerät; Zentralverriegelung mit Fernbedienung; Diebstahlwarnanlage; Glasbruchsensor. |
15 |
| 11C/14 | Beheizte Heckscheibe;
Beheizte Außenspiegel. |
30 |
| 11C/15 | Beleuchtung bei geöffneten Türen;
Beleuchtung des Handschuhfachs; Zusätzliche Fußraumbeleuchtung; Warnleuchten für offene Türen; Kofferraumbeleuchtung; Gurtanlegeerinnerung; RTI Steuergerät; RTI CD-Player; RTI Display. |
10 |
| 11C/16 | Antennenversorgung;
CD-Player; Anhängersteckdose (S70/V70); Anhängerkupplung (C70). |
30 |
| 11C/17 | Nebelscheinwerfer vorne | 20 |
| 11C/18 | Schlüsselwarnung;
Zentralverriegelung; Diebstahlwarnanlage Steuermodul. |
10 |
| 11C/19 | Abblendlicht links | 15 |
| 11C/20 | Abblendlicht rechts,
Warnleuchte Abblendlicht |
15 |
| 11C/21 | Fernlicht links | 15 |
| 11C/22 | Fernlicht rechts | 15 |
| 11C/23 | Positionsleuchten – Rückleuchte;
Kennzeichenbeleuchtung. |
10 |
| 11C/24 | Positionsleuchten – Rückleuchte,
Glühlampenfehler-Warnsensor. |
10 |
| 11C/25 | Nebelschlussleuchte;
Kontrollleuchte Nebelschlussleuchten. |
10 |
| 11C/26 | Lichtschalter | 15 |
| 11C/27 | Rückfahrscheinwerfer;
Blinker. |
15 |
| 11C/28 | Sitzheizung; | 25 |
| 11C/29 | Sicherung 15 (15/4):
beheizte Außenspiegel; Gurtanlegeerinnerung; Tempomat; Glühlampenfehler-Warnsensor; Warnsirene; Getriebesperre; Abgastemperatursensor; Motorkühlflüssigkeitsheizung (Diesel); Anhängerkupplung (C70). |
10 |
| 11C/30 | Zigarettenanzünder;
Vordere 12 V Steckdose; RTI Steuermodul; RTI CD-Player; RTI Display. |
15 |
| 11C/31 | Klimaregelung | 25 |
| 11C/32 | Radio/Verstärker | 10 |
| 11C/33 | Sicherung X (15/8):
Leuchtweitenregulierung; Spritzdüse/Heckscheibenwischer. |
15 |
| 11C/34 | Hupe;
Spritzdüse/Frontscheibenwischer; Spritzdüse/Scheinwerferwischer; Hupe. |
25 |
| 11C/35 | Blinker- und Bedienfeldbeleuchtung;
Aschenbecherbeleuchtung; Elektrisches Dach; Rückspiegel (C70). |
10 |
| 11C/36 | Zigarettenanzünder/12 V Steckdose hinten;
Elektrische Sitze. |
15 |
| Nummer | Beschreibung |
| 11C/37 | Elektrische Fensterheber,
elektrisches Dach, elektrische Außenspiegel (nicht CONV), elektrisch anklappbare Außenspiegel (nicht CONV), Heckscheibenheizung und elektrische Außenspiegel beheizt (nicht CONV) |
| 11C/38 | Elektrische Fensterheber (C70) |
| 11C/39 | Elektrische Sitze (LH) |
| 11C/40 | Elektrische Sitze (AH) |
| 11C/41 | Verdeckbetätigung (CONV) |
| 11C/42 | Verdeckbetätigung (CONV) |
Relais
| Nummer | Beschreibung |
| 15 | Elektrischer Kühlerventilator |
| 16 | – |
| 17 | Starten |
| 18 | Klimaanlage |

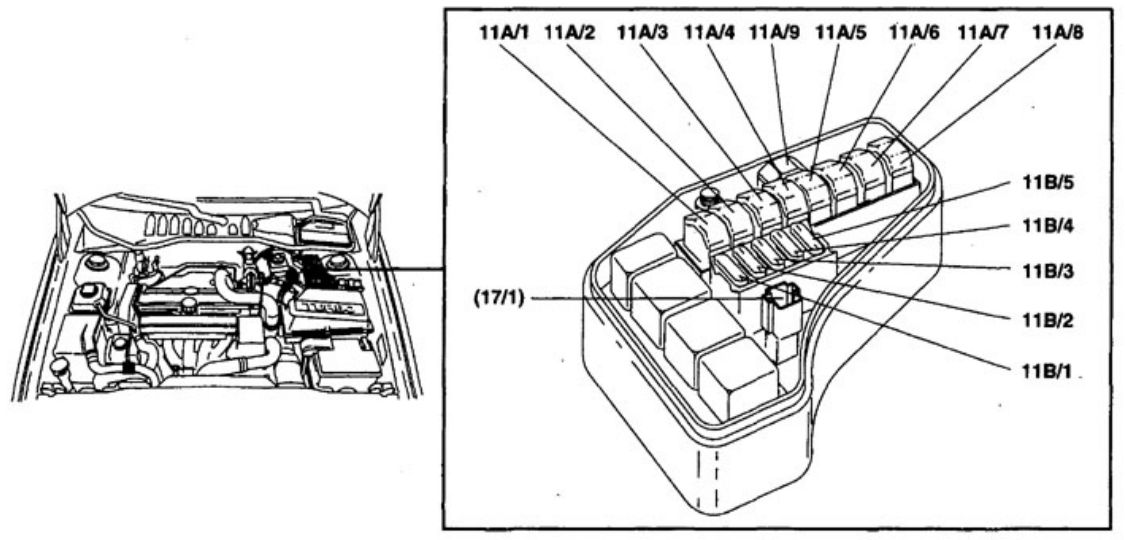

Sicherungskasten / Relais Motorraum
| Nummer | Beschreibung | Stromstärke [A] |
| 11A/1 | Motorkühlerventilator (FC) | 60 |
| 11A/2 | Sicherungen 11 C / 26 · 29 über Überlastrelais 151_t,
Sicherungen 11 C / 33-37 über Überlastrelais X |
50 |
| 11A/3 | Starten,
Sekundärlufteinspritzpumpe (PAIR), Motorölheizung mit Kühlflüssigkeitsanschluss |
50 |
| 11A/4 | ABS Steuermodul | 50 |
| 11A/5 | Hauptrelais Scheinwerfer
Glühlampenfehler-Warnsensor |
50 |
| 11A/6 | Sicherungen 1 1 C / 5-10 | 60 |
| 11A/7 | Sicherungen 11 C / 11-17 und Sicherungen 11C / 39-40 | 50 |
| 11A/8 | Sicherung 11 B / 1,
Sicherungen 11B / 2-5 über Kraftstoffeinspritzung Hauptrelais |
60 |
| 11A/9 | Glühkerzen 1-5 über Glühkerzenrelais (Dieselmotoren) | 80 |
| 11B/1 | Zündschlüssel, Motorsteuergerät (ECM),
AW 50-42 Steuermodul, Hauptrelais Kraftstoffeinspritzsystem (Motronic 4.3 / 4.4) |
10 |
| 11B/2 | Motorsteuergerät (ECM),
Einspritzdüsen, Leerlaufluftregelventil (IAC), Luftmassenmesser (MAF), Kraftstoffeinspritzpumpe (Diesel), Einspritzverteilerventil (Diesel) |
10 |
| 11B/3 | Kraftstoffpumpe (FP),
Zündmodul (IDM) und Zündspule, Glühkerzenrelais (Diesel), Kühlflüssigkeit Glühkerzen (Diesel), Turboladerregelventil (TC) (Diesel), AGR-Wandler (Diesel), |
20
(15 Diesel) |
| 11B/4 | AW 50-42 Steuermodul | 10 |
| 11B/5 | Klimaanlagenrelais (A / C),
beheizte Lambdasonde (H02S) vorne, beheizte Lambdasonde hinten, Tankentlüftungsventil (CP), Magnetventil mit Sekundärlufteinspritzung (PAIR), EVAP-Kraftstoffdämpfer-Absorber-Absperrventil, Sekundärluftimpuls Relais der Einspritzsystempumpe (PAIR), Turboladerregelventil (TC), PTC-Widerstand zur Luftheizung |
10 |
Über Volvo S70 (1998-1999)
Der Volvo S70, produziert von 1998 bis 1999, ist eine Mittelklasse-Limousine, die eine Kombination aus Komfort, Sicherheit und Zuverlässigkeit bietet, die charakteristisch für die Marke Volvo sind. Dieses Modell war mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren mit einem Hubraum von 2,0 bis 2,5 Litern. Der Volvo S70 zeichnet sich durch ein elegantes Design und eine hochwertige Innenraumverarbeitung aus, wobei er ausreichend Platz für Passagiere und Gepäck bietet. Sicherheitsmerkmale wie Airbags und ABS waren Standard, was zu einem hohen Insassenschutz beitrug.
Sicherungskastenbelegung Volvo S70
Diese Seite zeigt die Sicherungskastenbelegung für den Volvo S70, die für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, sowie im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
