In diesem Artikel finden Sie Schaltpläne für den Sicherungskasten des Volvo S80 1999-2016 , erhalten Informationen über die Position der Sicherungskästen im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Baujahr: 1999.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (1999) ist Sicherung 13 im Sicherungskasten des Armaturenbretts.

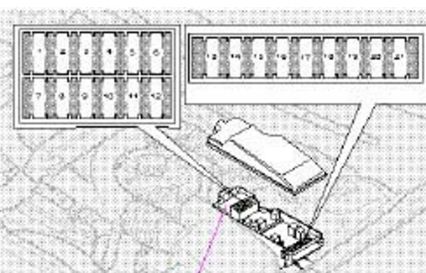

Relais und Sicherungen im Motorraum Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Luftpumpe (einige Modelle)
60
2
Motorraum/Fahrgastraum
60
3
Motorraum/Fahrgastraum
60
4
Motorraum/Fahrgastraum
60
5
–
–
6
–
–
7
Elektrischer Kühlerventilator
60
8
–
60
Nummer Beschreibung Stromstärke [A]
1
Fernlicht
20
2
Abblendlicht
15
3
Bremslichtanschluss
5
4
Scheibenwischerblätter
25
5
Scheibenwaschdüsen;
Scheinwerferwaschdüsen (einige Modelle).
15
6
–
–
7
–
–
8
Hupe
15
9
–
–
10
–
–
11
ABS
30
12
ABS
30
13
Anlasser
25
14
Motorsteuerungssysteme
5
15
–
–
16
Klimakompressor;
Drosselklappensensor;
Automatikgetriebe.
20
17
Luftpumpe;
Elektrischer Kühlerventilator;
Klimakompressor;
Zündspule.
20
18
Luftmassenmesser;
Motorsteuergerät;
Kraftstoffeinspritzdüsen.
15
19
Emissionskontrolle
20
20
Motorblockheizung;
Turbosteuerungsventil.
15
21
Drosselklappensteuergerät
10
Volvo S80 – Sicherungen – am Rand des Armaturenbretts
Nummer Beschreibung Stromstärke [A]
1
Scheinwerfer links
10
2
Scheinwerfer rechts
10
3
Nebelscheinwerfer vorne
15
4
Fahrersitz elektrisch verstellbar
30
5
Beifahrersitz elektrisch verstellbar
30
6
–
–
7
SRS;
Zentrales Elektromodul;
Relais X;
Sicherheitsgurtschlösser.
5
8
Beheizbare Vordersitze (Option)
25
9
ABS
5
10
Nebelscheinwerfer links
15
11
Nebelscheinwerfer rechts
15
12
Scheinwerferwischer
15
13
Zusätzliche Steckdosen (vorne/hinten)
20
14
Beifahrersitz elektrisch verstellbar
5
15
Audiosystem
5
16
Audiosystem
20
17
Radioverstärker
30
18
Telefon (Option) VNS (Option)
10
19
–
–
20
–
–
21
Blinker
20
22
Lenkradhebelmodule
5
23
Scheinwerferschaltermodul;
Modul für elektrische Anschlüsse;
Klimaanlage;
On-Board-Diagnosestecker.
5
24
Relais X-Feed erweitert:
Klimaanlage,
elektrischer Fahrersitz,
Geartronic mit Getriebesperre
10
25
Zündung
10
26
Steuergerät – Klimaanlagenlüfter
30
27
Zentralverriegelung;
Elektrische Fensterheber;
Außenspiegel;
Warnblinkanlage.
15
28
Elektrisches Dach;
Zusatzbeleuchtung;
Beleuchtung des Kosmetikspiegels.
10
29
–
–
30
Positionsleuchten vorne/hinten links
10
31
Positionsleuchten vorne/hinten rechts;
Kennzeichenbeleuchtung.
10
32
Zentrales Elektromodul;
Zusätzliche Innenbeleuchtung;
Progressive Servolenkung.
10
33
Kraftstoffpumpe
15
34
Elektrisches Schiebedach
15
35
Zentralverriegelung, elektrische Fensterheber
25
36
Zentralverriegelung, elektrische Fensterheber
25
37
Elektrische Fensterheber – hintere Türen;
Kindersicherung.
30
38
–
–
Sicherungen im Kofferraum Volvo S80 – Sicherungen – Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum.
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Beheizbare Heckscheibe
40
6
Hauptsicherung hinten
40
7
Hauptsicherung hinten
40
Nummer Beschreibung Stromstärke [A]
1
Elektrisches Modul hinten, Kofferraumbeleuchtung
10
2
Nebelschlussleuchte
10
3
Bremslichter
15
4
Rückfahrlichter
10
5
–
–
6
Kofferraumentriegelung
10
7
Hintere Kopfstützen klappbar
10
8
Zentralverriegelung – hintere Türen;
Tankdeckel.
15
9
Anhängerkupplung
20
10
CD-Wechsler
10
Baujahr: 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2000) ist Sicherung 13 im Sicherungskasten des Armaturenbretts.
Relais / Sicherungen im Motorraum Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Luftpumpe (einige Modelle)
60
2
Motorraum / Kabine
60
3
Motorraum / Kabine
60
4
Motorraum / Kabine
60
5
–
–
6
–
–
7
Elektrischer Kühlerventilator
60
8
–
60
Nummer Beschreibung Stromstärke [A]
1
Hauptscheinwerfer
20
2
Abblendlicht
15
3
Bremslichtanschluss
5
4
Scheibenwischer
25
5
Frontscheibenwaschanlage; Scheinwerferwaschanlage (einige Modelle).
15
6
–
–
7
–
–
8
Hupe
15
9
–
–
10
–
–
11
ABS
30
12
ABS
30
13
Anlasser
25
14
Motorsteuerungssysteme
5
15
–
–
16
Klimakompressor; Drosselklappensensor; Automatikgetriebe.
20
17
Luftpumpe; Elektrischer Kühlerventilator; Klimakompressor; Zündspule.
20
18
Luftmassenmesser; Motorsteuergerät; Kraftstoffeinspritzdüsen.
15
19
Emissionskontrolle
20
20
Motorblockheizung; Turbosteuerungsventil.
15
21
Drosselklappensteuergerät
10
Volvo S80 – Sicherungen – am Rand des Armaturenbretts
Nummer Beschreibung Stromstärke [A]
1
Scheinwerfer mit Fernlicht links
10
2
Scheinwerfer mit Fernlicht rechts
10
3
Nebelscheinwerfer vorne
15
4
Fahrersitz elektrisch verstellbar
30
5
Beifahrersitz elektrisch verstellbar
30
6
–
–
7
SRS; Zentrales Elektromodul; Relais X; Sicherheitsgurtschlösser.
5
8
Vordersitze beheizt (Option)
25
9
ABS
5
10
Scheinwerfer mit Fernlicht links
15
11
Scheinwerfer mit Fernlicht rechts
15
12
Scheinwerferwischer
15
13
Zusätzliche Steckdose (vorne / hinten)
20
14
Beifahrersitz elektrisch verstellbar
5
15
Audiosystem
5
16
Audiosystem
20
17
Radioverstärker
30
18
Telefon (Option) VNS (Option)
10
19
–
–
20
–
–
21
Blinker
20
22
Lenkradhebelmodule
5
23
Scheinwerferschaltermodul; Modul für elektrische Anschlüsse; Klimaanlage; On-Board-Diagnosestecker.
5
24
Relais X-Feed Erweiterung: Klimaanlage, elektrischer Fahrersitz, Geartronic mit Getriebesperre.
10
25
Zündschlüssel
10
26
Steuergerät – Klimaanlagenlüfter
30
27
Zentralverriegelung; Elektrische Fensterheber; Außenspiegel; Warnblinkanlage.
15
28
Elektrisches Dach; Zusatzbeleuchtung; Beleuchtung des Kosmetikspiegels.
10
29
–
–
30
Positionsleuchten vorne / hinten links
10
31
Positionsleuchten vorne / hinten rechts; Kennzeichenbeleuchtung.
10
32
Zentrales Elektromodul; Zusätzliche Innenbeleuchtung; Progressive Servolenkung.
10
33
Kraftstoffpumpe
15
34
Elektrisches Dach
15
35
Zentralverriegelung, elektrische Fensterheber
25
36
Zentralverriegelung, elektrische Fensterheber
25
37
Elektrische Fensterheber – hintere Türen; Kindersicherung.
30
38
–
–
Sicherungen im Kofferraum Volvo S80 – Sicherungen – Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Beheizbare Heckscheibe
40
6
Hauptsicherung hinten
40
7
Hauptsicherung hinten
40
Nummer Beschreibung Stromstärke [A]
1
Elektrisches Modul hinten; Kofferraumbeleuchtung.
10
2
Nebelschlussleuchte
10
3
Bremslichter
15
4
Rückfahrlichter
10
5
Heckscheibenheizung
5
6
Kofferraumentriegelung
10
7
Kopfstützen klappbar hinten
10
8
Zentralverriegelung: hintere Türen, Tankklappe.
15
9
Anhängeranschluss
20
10
CD-Wechsler
10
Baujahr: 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2001) ist Sicherung 13 im Sicherungskasten des Armaturenbretts.
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Zubehör
25
2
Zusatzleuchten (Option)
20
3
–
–
4
Lambdasonden
20
5
Belüftete Basisheizung; Elektromagnetische Ventile.
10
6
Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.
15
7
Drosselklappenmodul
10
8
Klimakompressor; Gaspedalstellungssensor.
10
9
Hupe
15
10
–
–
11
Klimakompressor; Zündspulen.
20
12
Bremslichtschalter
5
13
Scheibenwischer
25
14
–
–
15
–
–
16
Scheiben- und Scheinwerferwaschanlage
15
17
–
–
18
–
–
19
ABS
30
20
–
–
21
–
–
22
Anlasser
25
23
Motorsteuergerät
5
24
–
–
Volvo S80 – Sicherungen – am Rand des Armaturenbretts
Nummer Beschreibung Stromstärke [A]
1
Abblendlicht links
10
2
Abblendlicht rechts
10
3
Scheinwerfer vorne
15
4
Fernlicht
20
5
Fahrersitz elektrisch verstellbar
30
6
Beifahrersitz elektrisch verstellbar
30
7
Vordersitze beheizt – links
15
8
Vordersitze beheizt – rechts
15
9
ABS
5
10
Fernlicht links
15
11
Fernlicht rechts
15
12
Scheinwerferwischer
15
13
12-V-Steckdose
20
14
Beifahrersitz elektrisch verstellbar
5
15
Audiosystem
5
16
Audiosystem
20
17
Radioverstärker
30
18
Nebelscheinwerfer vorne
15
19
VNS-Display (Option)
15
20
Transportschalter
15
Getriebemodul
21
–
–
22
Blinker
20
23
Scheinwerferschaltermodul; Modul für elektrische Anschlüsse; Klimaanlage; On-Board-Diagnosestecker; Lenkradhebelmodule.
5
24
Relais X-Feed erweitert: Klimaanlage; elektrisch verstellbarer Fahrersitz; Geartronic mit Getriebesperre.
10
25
Zündschalter, Anlasserrelais
10
26
Steuergerät – Klimaanlagenlüfter
30
27
Zentralverriegelung; Elektrische Fensterheber; Defroster; Beleuchtung; Außenspiegel; Türwarnleuchten; Elektrisch verstellbare Außenspiegel.
15
28
Elektrisches Schiebedach; Zusatzbeleuchtung; Beleuchtung des Kosmetikspiegels.
10
29
Telefon (Option)
10
30
Positionsleuchten vorne und hinten links
10
31
Positionsleuchten vorne und hinten rechts; Kennzeichenbeleuchtung.
10
32
Zentrales Elektromodul; Beleuchtung des Kosmetikspiegels; Zusätzliche Innenbeleuchtung; Servolenkung.
10
33
Kraftstoffpumpe
15
34
Elektrisches Schiebedach
15
35
Zentralverriegelung; Elektrische Fensterheber – vorne links.
25
36
Deaktivator; Beleuchtung; Außenspiegel; Zentralverriegelung; Elektrische Fensterheber – vorne rechts.
25
37
Elektrische Fensterheber – hintere Türen; Kindersicherung.
30
38
Warnsirene
5
Sicherungen im Kofferraum Volvo S80 – Sicherungen – Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum.
Nummer Beschreibung Stromstärke [A]
1
Elektrisches Modul hinten; Kofferraumbeleuchtung.
10
2
Nebelschlussleuchte
10
3
Bremslichter
15
4
Rückfahrlichter
10
5
Heckscheibenheizung
5
6
Kofferraumentriegelung
10
7
Umklappbare Kopfstützen hinten
10
8
Hecktüren mit Zentralverriegelung; Tankklappe.
15
9
Anhänger (30)
15
10
CD-Wechsler; VNS; Antenne.
10
11
–
–
12
–
–
13
–
–
14
–
–
15
Anhänger (15)
15
16
–
–
17
–
–
18
–
–
Baujahr: 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 ist die Sicherung 13 im Sicherungskasten am Armaturenbrett.
Volvo S80 – Sicherungen – Motorraum
Position
Beschreibung
Stromstärke [A]
1
Zubehör
25
2
Zusatzscheinwerfer (Option)
20
3
Vakuumpumpe
15
4
Lambdasonden
20
5
Blockheizung, Magnetventile
10
6
Luftmassenmesser, Motorsteuergerät, Einspritzdüsen
15
7
Drosselklappenmodul
10
8
Klimakompressor, Gaspedalstellungssensor, E-Box-Lüfter
10
9
Hupe
15
10
–
–
11
Klimakompressor, Zündspulen
20
12
Bremslichtschalter
5
13
Intervallschaltung
25
14
–
–
15
–
–
16
A / Scheibenwischer- und Scheinwerfersteuerung
15
17
Rechtes Abblendlicht
10
18
Linkes Abblendlicht
10
19
ABS
30
20
Fernlicht, links
15
21
Fernlicht, rechts
15
22
Anlasser
25
23
Motorsteuergerät
5
24
–
–

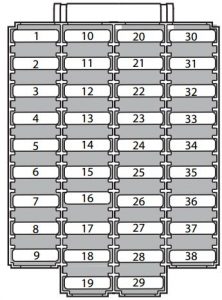

Volvo S80 – Sicherungen – am Armaturenbrett
Nummer Beschreibung Stromstärke [A]
1
Linkes Abblendlicht
10
2
Rechtes Abblendlicht
10
3
Frontscheinwerfer
15
4
Fernlicht
20
5
Elektrisch verstellbarer Fahrersitz
30
6
Elektrisch verstellbarer Beifahrersitz
30
7
Beheizte Vordersitze – links
15
8
Beheizte Vordersitze – rechts
15
9
ABS
5
10
–
–
11
–
–
12
Scheinwerferwischer
15
13
12 V Steckdose.
20
14
Elektrisch verstellbarer Beifahrersitz; Sicherheitsgurtschalter; SRS.
5
15
Audiosystem
5
16
Audiosystem
20
17
Radioverstärker
30
18
Nebelscheinwerfer vorne
15
19
VNS-Display (Option)
15
20
Transportschalter
10
Getriebemodul
5
21
–
–
22
Blinker
20
23
Scheinwerferschaltermodul; Elektrisches Anschlussmodul; Klimaanlage; On-Board-Diagnosestecker; Lenkradhebelmodule.
5
24
X-Feed-Erweiterungsrelais: Klimaanlage; elektrischer Fahrersitz; Geartronic mit Getriebesperre.
10
25
Zündschalter, Anlasserrelais
10
26
Klimaanlagenlüfter
30
27
Zentralverriegelung; Elektrische Fensterheber; Defroster; Beleuchtung; Außenspiegel; Türwarnleuchten; Elektrische Außenspiegel.
15
28
Elektrisches Dach; Zusatzbeleuchtung; Kosmetikspiegelbeleuchtung.
10
29
Telefon (Option)
10
30
Vordere und hintere Positionsleuchten links
10
31
Vordere und hintere Positionsleuchten rechts; Kennzeichenbeleuchtung.
10
32
Zentrales Elektromodul; Kosmetikspiegelbeleuchtung; Zusätzliche Innenbeleuchtung; Servolenkung.
10
33
Kraftstoffpumpe
15
34
Elektrisches Dach
15
35
Zentralverriegelung; Elektrische Fensterheber – vorne links.
25
36
Defroster; Beleuchtung; Außenspiegel; Zentralverriegelung; Elektrische Fensterheber – vorne rechts.
25
37
Elektrische Fensterheber – Hecktüren; Kindersicherungssystem.
30
38
Alarmsirene *
5
* Bitte beachten Sie, dass bei einer defekten oder entfernten Sicherung der Alarm ausgelöst wird.

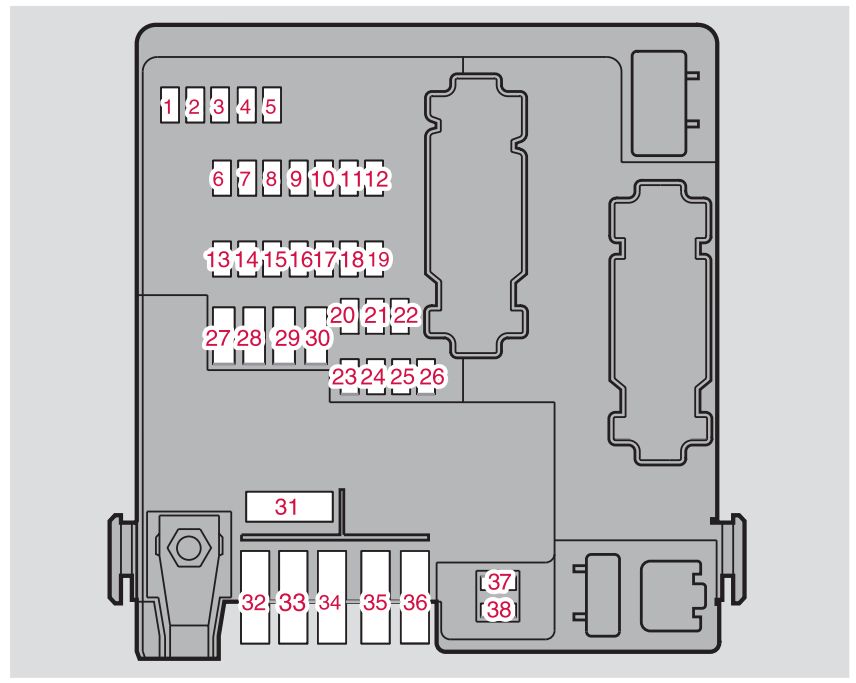

Sicherungen im Kofferraum Volvo S80 – Sicherungen – Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der linken Seite.
Nummer Beschreibung Stromstärke [A]
1
Elektrisches Modul hinten; Kofferraumbeleuchtung.
10
2
Nebelschlussleuchte
10
3
Bremslichter
15
4
Rückfahrlichter
10
5
Heckscheibenheizung
5
6
Kofferraumentriegelung
10
7
Umklappbare Kopfstützen hinten
10
8
Hecktüren mit Zentralverriegelung; Tankklappe.
15
9
Anhänger (30)
15
10
CD-Wechsler; VNS; Antenne.
10
11
Elektrisches Modul – Zubehör
15
12
–
–
13
–
–
14
–
–
15
Anhänger (15)
15
16
–
–
17
–
–
18
–
–
Baujahr: 2003.

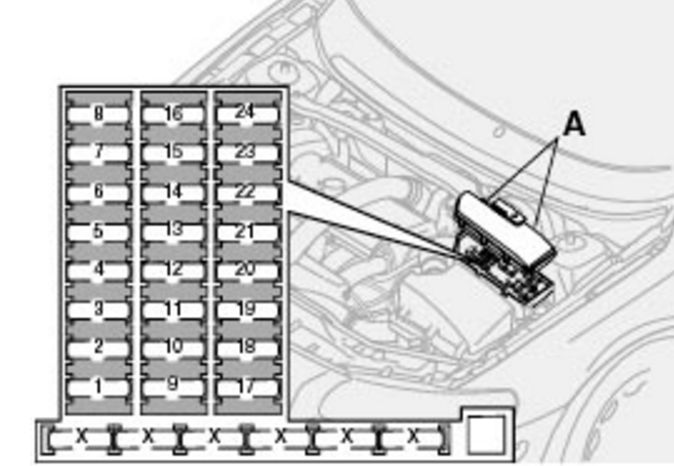

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2003) ist die Sicherung 13 im Sicherungskasten am Armaturenbrett.
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Zubehör
25
2
Zusatzscheinwerfer (Option)
20
3
Vakuumpumpe
15
4
Lambdasonden
20
5
Belüftete Blockheizung; Magnetventile.
10
6
Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.
15
7
Drosselklappenmodul
10
8
Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.
10
9
Hupe
15
10
–
–
11
Klimakompressor; Zündspulen.
20
12
Bremslichtschalter
5
13
Scheibenwischer
25
14
ABS / STC / DSTC
30
15
–
–
16
Frontscheibenwaschanlage; Scheibenwischer und Scheinwerferwaschanlage (einige Modelle).
15
17
Rechtes Abblendlicht
10
18
Linkes Abblendlicht
10
19
ABS / STC / DSTC
30
20
Fernlicht, links
15
21
Fernlicht, rechts
15
22
Anlasser
25
23
Motorsteuergerät; Motorrelais.
5
24
–
–
Volvo S80 – Sicherungen – am Armaturenbrett
Nummer Beschreibung Stromstärke [A]
1
Abblendlicht
15
2
Fernlicht
20
3
Elektrisch verstellbarer Fahrersitz
30
4
Elektrisch verstellbarer Beifahrersitz
30
5
–
–
6
–
–
7
Beheizter Sitz – vorne links (Option)
15
8
Beheizter Sitz – vorne rechts (Option)
15
9
ABS / STC / DSTC
5
10
–
–
11
–
–
12
Scheinwerferwischer (einige Modelle)
15
13
12 V Steckdose.
15
14
Elektrisch verstellbarer Beifahrersitz
5
15
Audiosystem; VNS.
5
16
Verstärkersystem
20
17
Audioverstärker
30
18
Nebelscheinwerfer vorne
15
19
VNS-Display
10
20
–
–
21
Automatikgetriebe; Shiftlock; Bewegungserweiterung D2.
10
22
Blinker
20
23
Scheinwerferschaltermodul; Klimaanlage; On-Board-Diagnosepunkt; Lenkradhebelmodule.
5
24
Erweiterte Relaisversorgung D1: Klimaanlage, elektrischer Fahrersitz, Fahrerinformationen
10
25
Zündschlüssel; Anlasserrelais; SRS; Motorsteuergerät.
10
26
Klimaanlagenlüfter
30
27
–
–
28
Elektronisches Modul – Zusatzbeleuchtung
10
29
–
–
30
Vordere und hintere linke Scheinwerfer
7,5
31
Vordere und hintere rechte Scheinwerfer; Kennzeichenbeleuchtung.
7,5
32
Zentrales Elektromodul; Kosmetikspiegelbeleuchtung; Servolenkung; Handschuhfachbeleuchtung; Zusätzliche Innenbeleuchtung.
10
33
Kraftstoffpumpe
15
34
Aktuator für Schiebedach
15
35
Zentralverriegelung, elektrische Fensterheber – Außenspiegel links
25
36
Zentralverriegelung, elektrische Fensterheber – Außenspiegel rechts
25
37
Elektrische Heckscheiben; Kindersicherung.
30
38
Alarmsirene*
5
* Bitte beachten Sie, dass bei einer defekten oder entfernten Sicherung der Alarm ausgelöst wird.
Sicherungen im Kofferraum Volvo S80 – Sicherungen – Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der linken Seite.
Nummer Beschreibung Stromstärke [A]
1
Elektrisches Modul hinten; Kofferraumbeleuchtung.
10
2
Nebelschlussleuchte
10
3
Zubehörsteuerungsmodul
15
4
Rückfahrscheinwerfer
10
5
Heckscheibenheizung; Relais 15I – Zubehör,
5
6
Kofferraumentriegelung
10
7
Umklappbare Kopfstützen hinten
10
8
Hecktüren mit Zentralverriegelung; Tankklappe.
15
9
Anhängerkupplung (30 Bewegungen)
15
10
CD-Wechsler; VNS.
10
11
Zubehörsteuerungsmodul (AEM)
15
12
–
–
13
–
–
14
Bremslichter
7,5
15
Anhängerkupplung (Stromversorgung 15I)
20
16
Steckdose im Kofferraum – Zubehör
15
17
–
–
18
–
–
Baujahr: 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2004) ist die Sicherung 13 im Sicherungskasten am Armaturenbrett.
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Zubehör
25
2
Zusatzscheinwerfer (Option)
20
3
–
–
4
Lambdasonden
20
5
Belüftete Fahrgestellheizung; Magnetventile.
10
6
Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.
15
7
Drosselklappenmodul
10
8
Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.
10
9
Hupe
15
10
–
–
11
Klimakompressor; Zündspulen.
20
12
Bremslichtschalter
5
13
Scheibenwischer
25
14
ABS / STC / DSTC
30
15
–
–
16
Frontscheibenwaschanlage; Scheibenwischer und Scheinwerferwaschanlage (einige Modelle).
15
17
Rechtes Abblendlicht
10
18
Linkes Abblendlicht
10
19
ABS / STC / DSTC
30
20
Fernlicht, links
15
21
Fernlicht, rechts
15
22
Anlasser
25
23
Motorsteuergerät; Motorrelais.
5
24
–
–
Volvo S80 – Sicherungen – am Armaturenbrett
Nummer Beschreibung Stromstärke [A]
1
Abblendlicht
15
2
Fernlicht
20
3
Elektrisch verstellbarer Fahrersitz
30
4
Elektrisch verstellbarer Beifahrersitz
30
5
Geschwindigkeitsabhängige Servolenkung; Vakuumpumpe.
15
6
–
–
7
Beheizter Sitz – vorne links (Option)
15
8
Beheizter Sitz – vorne rechts (Option)
15
9
ABS / STC / DSTC
5
10
Tagfahrlicht
10
11
Tagfahrlicht
10
12
Scheinwerferwischer (einige Modelle)
15
13
12 V Steckdose.
15
14
Elektrisch verstellbarer Beifahrersitz
5
15
Audiosystem; VNS.
5
16
Verstärkersystem
20
17
Nebelscheinwerfer vorne
15
18
VNS-Display
10
19
–
–
20
Automatikgetriebe; Shiftlock; Bewegungserweiterung D2.
10
21
Blinker
20
22
Scheinwerferschaltermodul; Klimaanlage; On-Board-Diagnosestecker; Lenkradhebelmodule.
5
23
Erweiterte Relaisversorgung D1: Klimaanlage, elektrischer Fahrersitz, Fahrerinformationen.
10
24
Zündschlüssel; Anlasserrelais; SRS; Motorsteuergerät.
10
25
Klimaanlagenlüfter
30
26
–
–
27
Elektronisches Modul – Zusatzbeleuchtung
10
28
–
–
29
Vordere und hintere Positionsleuchten links
7,5
30
Vordere und hintere Positionsleuchten rechts; Kennzeichenbeleuchtung.
7,5
31
Zentrales Elektromodul; Kosmetikspiegelbeleuchtung; Servolenkung; Handschuhfachbeleuchtung; Zusätzliche Innenbeleuchtung.
10
32
Kraftstoffpumpe
15
33
Aktuator für Schiebedach
15
34
Zentralverriegelung, elektrische Fensterheber – Außenspiegel links
25
35
Zentralverriegelung, elektrische Fensterheber – Außenspiegel rechts
25
36
Elektrische Heckscheiben
30
37
Alarmsirene*
5
* Bitte beachten Sie, dass bei einer defekten oder entfernten Sicherung der Alarm ausgelöst wird.
Sicherungen im Kofferraum Volvo S80 – Sicherungen – Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der linken Seite.
Nummer Beschreibung Stromstärke [A]
1
Elektronisches Modul hinten; Kofferraumbeleuchtung.
10
2
Nebelscheinwerfer hinten
10
3
Zubehör-Steuermodul
15
4
Rückfahrlichter
10
5
Elektronisches Modul hinten
10
6
CD-Wechsler (Option); Navigationssystem (Option).
7,5
7
Anhängerverkabelung (30 Drähte)
15
8
12 V Steckdose – Kofferraum
15
9
Anhängerkupplung (30 Bewegungen)
15
10
CD-Wechsler; VNS.
10
11
Zubehör-Steuermodul (AEM)
15
12
–
–
13
–
–
14
–
–
15
Anhängerkupplung (Stromversorgung 15I)
20
16
Steckdose im Kofferraum – Zubehör
15
17
–
–
18
–
–
Baujahr: 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2005) ist die Sicherung 11 im Sicherungskasten in der Kabine.
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
–
–
2
Zusatzscheinwerfer (Option)
20
3
–
–
4
Lambdasonden
20
5
Ölwannenheizung; Magnetventile; Kraftstoffleckagesensor.
10
6
Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.
15
7
–
–
8
Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.
10
9
–
–
10
–
–
11
Zündspulen
20
12
–
–
13
Scheibenwischer
25
14
ABS
30
15
–
–
16
–
–
17
Abblendlicht Fahrerseite
20
18
Positionsleuchten vorne
15
19
ABS
30
20
Abblendlicht Beifahrerseite
20
21
Kraftstoffpumpe
15
22
Anlasser
35
23
Motorsteuergerät; Motorrelais.
10
24
–
–

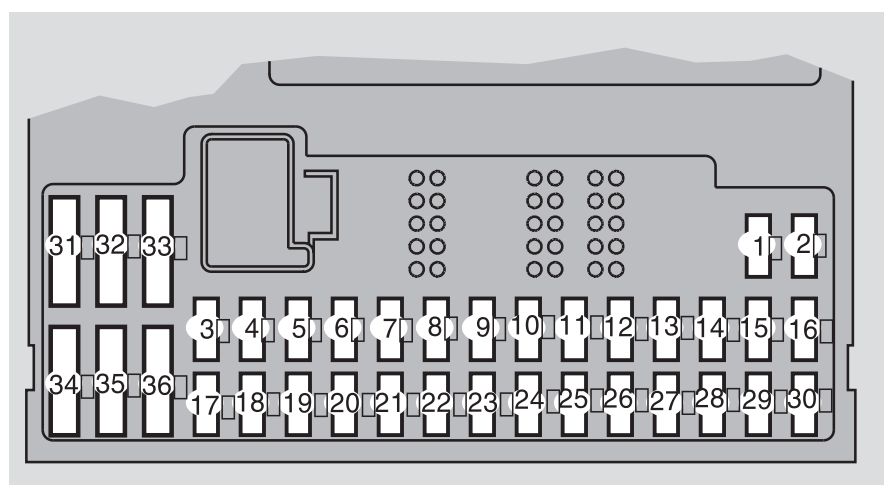

Sicherungskasten in der Kabine, hinter der Kunststoffverkleidung Volvo S80 – Sicherungen – Kabine
Nummer Beschreibung Stromstärke [A]
1
Beheizter Beifahrersitz (Option)
15
2
Beheizter Fahrersitz (Option)
15
3
Hupe
15
4
–
–
5
–
–
6
–
–
7
–
–
8
Alarmsirene
5
9
Stromversorgung Bremslichtschalter
5
10
Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option).
10
11
12 V Steckdosen – vorne und hinten
15
12
–
–
13
–
–
14
Scheinwerferwischer (einige Modelle)
15
15
ABS; STC; DSTC.
5
16
Servolenkung; Aktive Bi-Xenon-Scheinwerfer (Option).
10
17
Abblendlicht vorne links (Option)
7,5
18
Abblendlicht vorne rechts (Option)
7,5
19
–
–
20
–
–
21
Getriebesteuergerät; Rückwärtsgangsperre (M66 Getriebe).
10
22
Fernlicht Fahrerseite
10
23
Fernlicht Beifahrerseite
10
24
–
–
25
–
–
26
–
–
27
–
–
28
Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.
5
29
–
–
30
–
–
31
–
–
32
–
–
33
Vakuumpumpe
20
34
Scheibenwaschpumpe – Scheinwerferwischer (einige Modelle)
15
35
–
–
36
–
–
Sicherungskasten am Armaturenbrettrand Volvo S80 – Sicherungen – am Armaturenbrettrand
Nummer Beschreibung Stromstärke [A]
1
Elektrisch verstellbarer Fahrersitz (Option)
25
2
Elektrisch verstellbarer Beifahrersitz (Option)
25
3
Lüfter der Klimaanlage
30
4
Steuergerät – Beifahrertür vorne
25
5
Steuergerät – Fahrertür
25
6
Deckenbeleuchtung; Elektrisches oberes Steuergerät.
10
7
Schiebedach (Option)
15
8
Zündschlüssel; SRS-System; Motorsteuergerät; Wegfahrsperre.
7,5
9
Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuergerät.
5
10
Audiosystem
20
11
Audiosystem-Verstärker
30
12
Navigationssystem-Display (Option)
10
13
–
–
14
–
–
15
–
–
16
–
–
17
–
–
18
–
–
19
–
–
20
–
–
21
–
–
22
–
–
23
–
–
24
–
–
25
–
–
26
–
–
27
–
–
28
–
–
29
–
–
30
–
–
31
–
–
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
–
–
38
–
–
Sicherungen im Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum
Volvo S80 – Sicherungen – Motor
Nummer Beschreibung Stromstärke [A]
1
Rückfahrlichter
10
2
Positionsleuchten; Nebelscheinwerfer; Kofferraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.
20
3
Zubehör-Steuermodul
15
4
–
–
5
Elektronisches Modul hinten
10
6
CD-Wechsler (Option), Navigationssystem (Option)
7,5
7
Anhängerverkabelung (30 Drähte)
15
8
12 V Steckdose – Kofferraum
15
9
Hintere Beifahrertür: Fensterbedienung, Fensterdeaktivierungsfunktion.
20
10
Hintere Fahrertür: Fensterbedienung, Fensterdeaktivierungsfunktion.
20
11
–
–
12
–
–
13
–
–
14
–
–
15
–
–
16
–
–
17
Audiozubehör
5
18
–
–
19
Kopfstütze klappbar (Option)
15
20
Anhängerverkabelung (15 Drähte)
20
21
–
–
22
–
–
23
Allradantrieb (Option)
7,5
24
Four-C Federungssystem (Option)
15
25
–
–
26
Parkassistent (Option)
5
27
Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb.
30
28
Zentralverriegelung
15
29
Anhängerbeleuchtung Fahrerseite: Scheinwerfer, Blinker.
25
30
Anhängerbeleuchtung Beifahrerseite: Positionslicht, Bremslicht, Nebelschlussleuchte, Blinker.
40
31
Hauptsicherung: Sicherungen 37 und 38.
40
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
Beheizbare Heckscheibe
20
38
Beheizbare Heckscheibe
20
Baujahr: 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2006) ist die Sicherung 11 im Sicherungskasten in der Kabine.

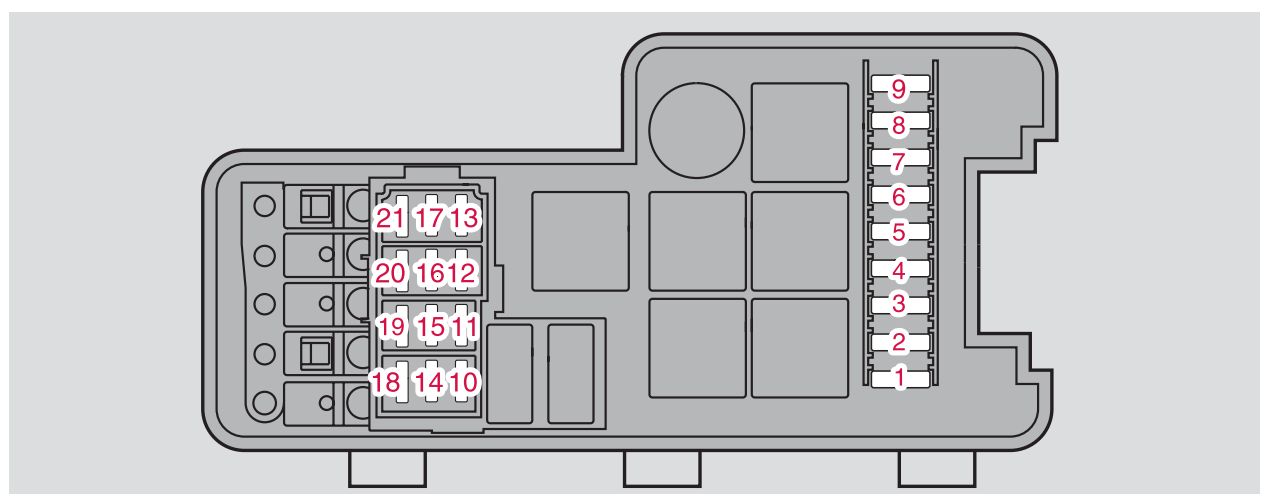

Relais und Sicherungen im Motorraum Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
ABS
30
2
ABS
30
3
–
–
4
–
–
5
Zusatzscheinwerfer (Option)
20
6
Anlasserrelais
35
7
Scheinwerferwischer
25
8
–
–
9
Kraftstoffpumpe
15
10
Zündspulen; Motorsteuergerät.
20
11
Gaspedalsensor; Klimakompressor; E-Box-Lüfter.
10
12
Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenmesser.
15
13
Drosselklappensteuergerät
10
14
Beheizter Lambdasonde
20
15
Motorraumheizung; Magnetventile.
10
16
Abblendlicht Fahrerseite
20
17
Abblendlicht Beifahrerseite
20
18
–
–
19
Stromversorgung Motorsteuergerät; Motorrelais.
5
20
Parkleuchten
15
21
–
–
Sicherungsplan in der Kabine, hinter der Kunststoffverkleidung Volvo S80 – Sicherungen – Kabine
Nummer Beschreibung Stromstärke [A]
1
Beheizter Beifahrersitz (Option)
15
2
Beheizter Fahrersitz (Option)
15
3
Hupe
15
4
–
–
5
–
–
6
–
–
7
–
–
8
Alarmsirene
5
9
Stromversorgung Bremslichtschalter
5
10
Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option); Beifahrergewichtssensor.
10
11
12 V Steckdose – vorne und hinten
15
12
–
–
13
–
–
14
Scheinwerferwischer (einige Modelle)
15
15
ABS, STC / DSTC
5
16
Servolenkung; Aktive Bi-Xenon-Scheinwerfer (Option).
10
17
Abblendlicht vorne auf der Fahrerseite (Option)
7,5
18
Abblendlicht vorne auf der Beifahrerseite (Option)
7,5
19
–
–
20
–
–
21
Getriebesteuergerät; Rückwärtsgangsperre (M66 Getriebe).
10
22
Fernlicht Fahrerseite
10
23
Fernlicht Beifahrerseite
10
24
–
–
25
–
–
26
–
–
27
–
–
28
Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.
5
29
–
–
30
–
–
31
–
–
32
–
–
33
Vakuumpumpe
20
34
Scheibenwaschpumpe – Scheinwerferwischer (einige Modelle)
15
35
–
–
36
–
–
Sicherungsplan am Armaturenbrettrand Volvo S80 – Sicherungen – am Armaturenbrettrand
Nummer Beschreibung Stromstärke [A]
1
Elektrisch verstellbarer Fahrersitz (Option)
25
2
Elektrisch verstellbarer Beifahrersitz (Option)
25
3
Lüfter der Klimaanlage
30
4
Steuergerät – Beifahrertür vorne
25
5
Steuergerät – Fahrertür
25
6
Deckenbeleuchtung; Elektrisches oberes Steuergerät.
10
7
Schiebedach (Option)
15
8
Zündschlüssel; SRS-System; Motorsteuergerät; Wegfahrsperre.
7,5
9
Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuergerät.
5
10
Audiosystem
20
11
Audiosystem-Verstärker
30
12
Navigationssystem-Display (Option)
10
13
–
–
14
–
–
15
–
–
16
–
–
17
–
–
18
–
–
19
–
–
20
–
–
21
–
–
22
–
–
23
–
–
24
–
–
25
–
–
26
–
–
27
–
–
28
–
–
29
–
–
30
–
–
31
–
–
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
–
–
38
–
–
Sicherungen im Kofferraum Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum
Volvo S80 – Sicherungen – Motor
Nummer
Beschreibung
Stromstärke [A]
1
Rückfahrlichter
10
2
Positionsleuchten; Nebelscheinwerfer; Kofferraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.
20
3
Zubehör-Steuermodul
15
4
–
–
5
Elektronisches Modul hinten
10
6
CD-Wechsler (Option); Navigationssystem (Option).
7,5
7
Anhängerverkabelung (30 Drähte)
15
8
12 V Steckdose – Kofferraum
15
9
Hintere Beifahrertür: Fensterbedienung, Fensterdeaktivierungsfunktion.
20
10
Hintere Fahrertür: – Fensterbedienung, Fensterdeaktivierungsfunktion.
20
11
–
–
12
–
–
13
–
–
14
–
–
15
–
–
16
–
–
17
Audiozubehör
5
18
–
–
19
Klappbare Kopfstützen (Option)
15
20
Anhängerverkabelung (15 Drähte)
20
21
–
–
22
–
–
23
Allradantrieb (Option)
7,5
24
Four-C Federungssystem (Option)
15
25
–
–
26
Parkassistent (Option)
5
27
Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb.
30
28
Zentralverriegelung
15
29
Anhängerbeleuchtung auf der linken Seite: Parkleuchten, Blinker.
25
30
Anhängerbeleuchtung auf der rechten Seite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker.
40
31
Hauptsicherung: Sicherungen 37 und 38.
40
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
Beheizbare Heckscheibe
20
38
Beheizbare Heckscheibe
20
Baujahr: 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2007) ist die Sicherung 25 im Sicherungskasten im Motorraum.
A – Oberer Motorraum
B – Vorderer Motorraum
C – Unterer Motorraum

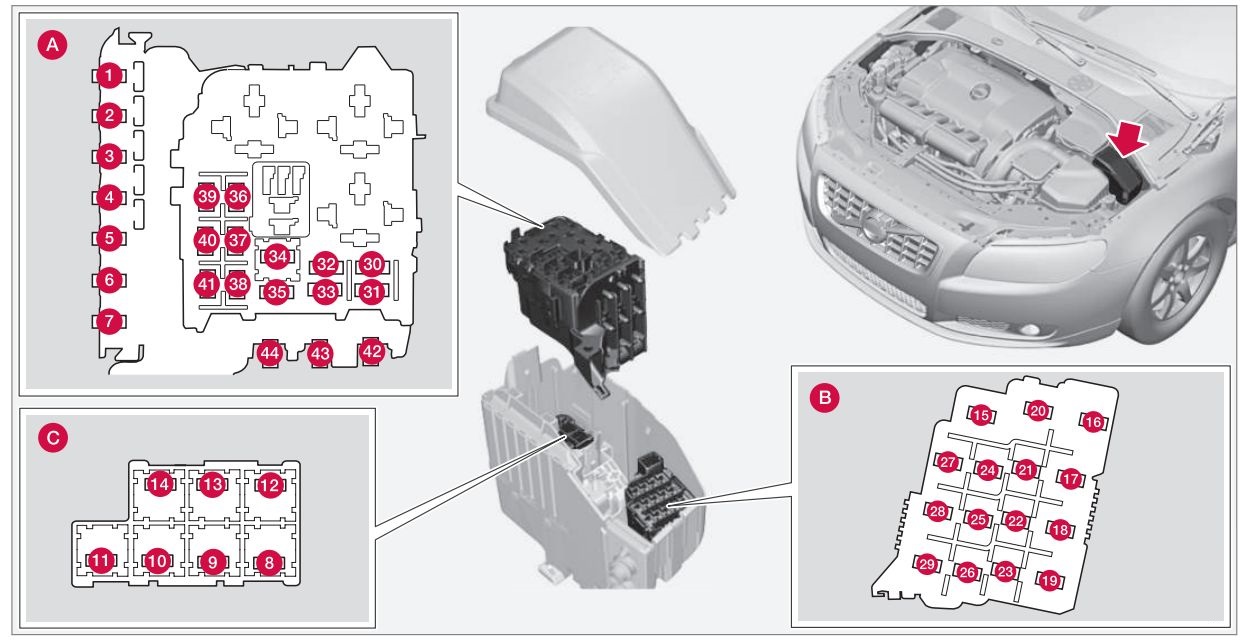

Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Leistungsschalter
50
2
Leistungsschalter
50
3
Leistungsschalter
60
4
Leistungsschalter
60
5
Leistungsschalter
50
6
–
–
7
–
–
8
–
–
9
Scheibenwischer
30
10
–
–
11
Lüfter der Klimaanlage
40
12
–
–
13
ABS-Pumpe
30
14
ABS-Ventile
20
15
–
–
16
Aktive Bi-Xenon-Scheinwerfer; Scheinwerfereinstellung (Option).
10
17
Zentrales Elektromodul
20
18
Radar; ACC-Steuermodul (Option).
5
19
Geschwindigkeitsabhängige Servolenkung
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Scheibenwischerdüsen
10
22
Vakuumpumpe I5T
20
23
Beleuchtung
5
24
Scheinwerferwaschanlage
15
25
12 V Steckdose, Vorder- und Rücksitz
15
26
Schiebedach (Option); Dachkonsole/ECC (Option).
10
27
Sicherungskasten Motorraum
5
28
Zusatzscheinwerfer (Option)
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuergerät – Automatikgetriebe
15
32
Klimakompressor
15
33
Wicklungen
5
34
Anlasserrelais
30
35
Zündwicklungen
20
36
Motorsteuergerät (ECM)
10
37
Einspritzsystem
15
38
Motorventile
10
39
EVAP; Beheizter Sauerstoffsensor; Einspritzung.
15
40
Wasserpumpe (V8)
10
Ölwannenlüfter
20
41
Kraftstoffleckerkennung
5
42
–
–
43
Kühlerlüfter
50
44
Kühlerlüfter
60

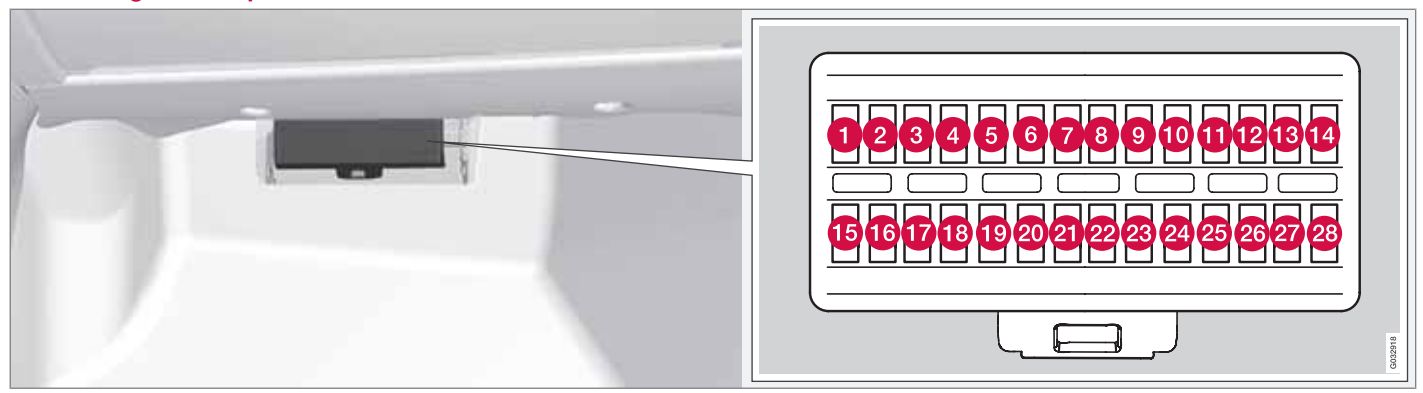

Volvo S80 – Sicherungen – Handschuhfach
Nummer Beschreibung Stromstärke [A]
1
Regensensor
5
2
SRS-System
10
3
ABS-Bremsen; Elektrische Feststellbremse.
5
4
Gaspedal; Beheizte Sitze (Option).
7,5
5
–
–
6
ICM-Display; CD-Player und Radio.
15
7
Lenkradmodul
7,5
8
–
–
9
Hauptscheinwerfer
15
10
Schiebedach (Option)
20
11
Rückfahrlichter
7,5
12
–
–
13
Nebelscheinwerfer vorne (Option)
15
14
Scheibenwaschdüsen
15
15
Adaptiver Tempomat ACC (Option)
10
16
–
–
17
Obere Ambientebeleuchtung; Türbedienfeld Fahrer; Elektrisch verstellbarer Beifahrersitz (Option).
7,5
18
Informationsdisplay
5
19
Elektrisch verstellbarer Fahrersitz (Option)
5
20
Umklappbare hintere Kopfstützen (Option)
15
21
Fernbedienungsempfänger Schlüssel; Alarmsensoren.
5
22
Kraftstoffpumpe
20
23
Elektrische Lenksäulenverriegelung
20
24
–
15
25
Verriegelung – Tank/Kofferraum
10
26
Alarmsirene; ECC.
5
27
START/STOP-Taste
5
28
Bremslichtschalter
5
Volvo S80 – Sicherungen – Kofferraum
Nummer Beschreibung Stromstärke [A]
1
Schalter in der Fahrertür
25
2
Schalter in der Beifahrertür
25
3
Schalter in der hinteren Tür auf der Fahrerseite
25
4
Schalter in der hinteren Tür auf der Beifahrerseite
25
5
–
–
6
12 V Steckdose im Kofferraum (Option)
15
7
Heckscheibenheizung
30
8
–
–
9
Anhängersteckdose 2 (Option)
15
10
Elektrisch verstellbarer Fahrersitz (Option)
25
11
Anhängersteckdose 1 (Option)
40
12
–
–
Nummer Beschreibung Stromstärken [A]
1
Parkassistent (Option)
5
2
Four C Steuermodul (Option)
15
3
Beheizter Fahrersitz (Option)
15
4
Beheizter Beifahrersitz (Option)
15
5
Beheizte Rücksitze, Beifahrerseite (Option)
15
6
AWD-Steuermodul
10
7
Beheizte Rücksitze, Fahrerseite (Option)
15
8
–
–
9
Elektrisch verstellbarer Beifahrersitz (Option)
25
10
Schlüsselloses Öffnen (Option)
20
11
Elektrische Feststellbremse – Fahrerseite (Option)
30
12
Elektrische Feststellbremse – Beifahrerseite (Option)
30
Nummer Beschreibung Stromstärke [A]
1
Navigationssystem-Display (Option)
10
2
–
–
3
–
–
4
SIRIUS Radioempfänger (Option)
5
5
Audioverstärker
25
6
Audiosystem
15
7
Bluetooth Freisprecheinrichtung (Option)
5
8 – 12
Reserve
–
Baujahr: 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2008) ist Sicherung 25 im Sicherungskasten im Motorraum.
A – Oberer Motorraum
B – Vorderer Motorraum
C – Unterer Motorraum
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Leistungsschalter
50
2
Leistungsschalter
50
3
Leistungsschalter
60
4
Leistungsschalter
60
5
Leistungsschalter
50
6
–
–
7
–
–
8
–
–
9
Scheibenwischer
30
10
–
–
11
Lüfter der Klimaanlage
40
12
–
–
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
–
–
16
Aktive Bi-Xenon-Scheinwerfer; Scheinwerfereinstellung (Option).
10
17
Zentrales Elektromodul
20
18
Radar; ACC-Steuermodul (Option).
5
19
Servolenkung (geschwindigkeitsabhängig)
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Scheibenwischerdüsen
10
22
Vakuumpumpe I5T
5
23
Beleuchtungsfeld
5
24
Scheinwerferwaschdüsen
15
25
12 V Steckdose; Zigarettenanzünder (Vorder- und Rücksitze)
15
26
Schiebedach (Option); Dachkonsole; ECC (Option).
10
27
Sicherungskasten Motorraum
5
28
Zusatzleuchten (Option)
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuergerät – Automatikgetriebe.
15
32
Klimakompressor
15
33
Spulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät (ECM); Drosselklappe.
10
37
Einspritzsystem; Luftmassenmesser.
15
38
Motorventile
10
39
EVAP; Beheizter Sauerstoffsensor; Einspritzung.
15
40
Wasserpumpe (V8); Kurbelgehäuseheizung.
10
41
–
–
42
–
–
43
–
–
44
Kühlerlüfter
80
Volvo S80 – Sicherungen – Fahrgastraum
Nummer Beschreibung Stromstärke [A]
1
Regensensor
5
2
SRS-System
10
3
ABS-Bremsen; Elektrische Feststellbremse.
5
4
Gaspedal; Beheizte Sitze (Option).
7,5
5
–
–
6
ICM-Display; CD-Player; Radio.
15
7
Lenkradmodul
7,5
8
–
–
9
Fernlicht
15
10
Schiebedach (Option)
20
11
Rückfahrlichter
7,5
12
–
–
13
Nebelscheinwerfer vorne (Option)
15
14
Scheibenwaschdüsen
15
15
Adaptiver Tempomat ACC (Option)
10
16
–
–
17
Obere Begrüßungsbeleuchtung; Türbedienfeld Fahrer; Elektrisch verstellbarer Beifahrersitz (Option).
7,5
18
Informationsdisplay
5
19
Elektrisch verstellbarer Fahrersitz (Option).
5
20
–
–
21
Fernbedienungsempfänger Schlüssel; Alarmsensoren.
5
22
Kraftstoffpumpe
20
23
Elektrische Lenksäulenverriegelung
20
24
–
–
25
Verriegelung: Tank, Kofferraum.
10
26
Alarmsirene. ECC
5
27
START/STOP-Taste
5
28
Bremslichtschalter
5
Volvo S80 – Sicherungen – Kofferraum
Nummer Beschreibung Stromstärken [A]
1
Schalter in der Fahrertür
25
2
Schalter in der Beifahrertür
25
3
Schalter in der hinteren Tür auf der Fahrerseite.
25
4
Schalter in der hinteren Tür auf der Beifahrerseite.
25
5
–
–
6
12 V Steckdose in gekühlten Kofferräumen (Option).
15
7
Heckscheibenheizung
30
8
Umklappbare hintere Kopfstützen (Option)
15
9
Anhängersteckdose 2 (Option)
15
10
Elektrisch verstellbarer Fahrersitz (Option).
25
11
Anhängersteckdose 1 (Option)
40
12
–
–
Nummer Beschreibung Stromstärke [A]
1
–
–
2
Quattro C Steuermodul (Option)
15
3
Beheizter Fahrersitz (Option)
15
4
Beheizter Beifahrersitz (Option)
15
5
Beheizte Rücksitze, Beifahrerseite (Option)
15
6
AWD-Steuermodul
10
7
Beheizte Rücksitze, Fahrerseite (Option)
15
8
–
–
9
Beifahrersitz mit elektrischer Verstellung (Option)
25
10
Schlüsselloses Öffnen (Option)
20
11
Elektrische Feststellbremse – linke Seite (Option).
30
12
Elektrische Feststellbremse – rechte Seite (Option).
30
Nummer Beschreibung Stromstärke [A]
1
Navigationssystem-Display (Option).
10
2
–
–
3
–
–
4
SIRIUS Radioempfänger (Option).
5
5
Audioverstärker
25
6
Soundsystem
15
7
–
–
8 – 12
Reserve
–
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2009) ist Sicherung 25 im Sicherungskasten im Motorraum.
A – Oberer Motorraum
B – Vorderer Motorraum
C – Unterer Motorraum
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Stromstärken [A]
1
Leistungsschalter
50
2
Leistungsschalter
50
3
Leistungsschalter
60
4
Leistungsschalter
60
5
Leistungsschalter
60
6
–
–
7
–
–
8
–
–
9
Scheibenwischer
30
10
–
–
11
Lüfter der Klimaanlage
40
12
–
–
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
–
–
16
Aktive Bi-Xenon-Scheinwerfer; Scheinwerfereinstellung (Option).
10
17
Zentrales Elektromodul
20
18
Radar; ACC-Steuermodul (Option).
5
19
Geschwindigkeitsabhängige Servolenkung
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Scheibenwaschdüsen
10
22
Vakuumpumpe I5T
5
23
Beleuchtungsfeld
5
24
Scheinwerferwaschanlage
15
25
12 V Steckdose, Vorder- und Rücksitz; Zigarettenanzünder.
15
26
Panoramadach (Option); Dachkonsole; ECC (Option).
10
27
Sicherungskasten Motorraum
5
28
Zusatzscheinwerfer (Option)
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuergerät – Automatikgetriebe
15
32
Klimakompressor
15
33
Spulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät (ECM); Klappe.
10
37
Einspritzsystem
15
38
Motorventile
10
39
EVAP; Beheizter Sauerstoffsensor; Einspritzung.
15
40
Wasserpumpe (V8); Lüfterheizung der Basis.
10
41
Kraftstoffleckerkennung
5
42
–
–
43
–
–
44
Kühlgebläse
80
Volvo S80 – Sicherungen – Handschuhfach
Nummer Beschreibung Stromstärke [A]
1
Regensensor (Option)
5
2
SRS-System
10
3
ABS-Bremsen; Elektrische Feststellbremse.
5
4
Gaspedal; Beheizte Sitze (Option).
7,5
5
–
–
6
ICM-Display; CD-Player und Radio.
15
7
Lenkradmodul
7,5
8
–
–
9
Fernlicht
15
10
Panoramadach (Option)
20
11
Rückfahrlichter
7,5
12
–
–
13
Nebelscheinwerfer vorne (Option)
15
14
Scheibenwaschanlage
15
15
Adaptiver Tempomat ACC (Option)
10
16
–
–
17
Begrüßungsbeleuchtung; Türbedienfeld Fahrer; Elektrisch verstellbarer Beifahrersitz (Option).
7,5
18
Informationsdisplay
5
19
Elektrisch verstellbarer Fahrersitz (Option)
5
20
–
–
21
Fernbedienungsempfänger für Schlüssel; Alarmsensoren.
5
22
Kraftstoffpumpe
20
23
Elektrische Lenksäulenverriegelung
20
24
–
–
25
Verriegelung – Kraftstofftank, Kofferraum
10
26
Alarmsirene; ECC.
5
27
START/STOP-Taste
5
28
Bremslichtschalter
5
Volvo S80 – Sicherungen – in der Mittelkonsole
Nummer Beschreibung Stromstärke [A]
1
Analoguhr
5
Volvo S80 – Sicherungen – Kofferraum
Nummer Beschreibung Stromstärke [A]
1
Schalter in der Fahrertür
25
2
Schalter in der Beifahrertür
25
3
Schalter in der hinteren Tür auf der Fahrerseite.
25
4
Schalter in der hinteren Tür auf der Beifahrerseite.
25
5
–
–
6
12-V-Steckdose im Kofferraum, für Kühlschrank (nur S80 Executive).
15
7
Heckscheibenheizung
30
8
Umklappbare hintere Kopfstützen (Option)
15
9
Anhängersteckdose 2 (Option)
15
10
Elektrisch verstellbarer Fahrersitz (Option).
25
11
Anhängersteckdose 1 (Option)
40
12
–
–
Nummer Beschreibung Stromstärke [A]
1
Massage der Vordersitze; Armlehnenbeleuchtung; Kühlschrank (Option).
5
2
Quattro C Steuermodul (Option)
15
3
Beheizter Fahrersitz (Option)
15
4
Beheizter Beifahrersitz (Option)
15
5
Beheizte Rücksitze, Beifahrerseite (Option).
15
6
AWD-Steuermodul
10
7
Beheizte Rücksitze, Fahrerseite (Option).
15
8
Umklappbare Kopfstützen
15
9
Elektrisch verstellbarer Beifahrersitz (Option)
25
10
Schlüsselloses Öffnen (Option)
20
11
Elektrische Feststellbremse – linke Seite (Option).
30
12
Elektrische Feststellbremse – rechte Seite (Option).
30
Nummer Beschreibung Stromstärke [A]
1
Navigationssystem-Display (Option)
10
2
–
–
3
–
–
4
SIRIUS Satellitenradio (Option)
5
5
Audioverstärker
25
6
Audiosystem
15
7
–
–
8 – 12
Reserve
–
Baujahr: 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2010) ist Sicherung 25 im Sicherungskasten im Motorraum.
A – Oberer Motorraum
B – Vorderer Motorraum
C – Unterer Motorraum
Volvo S80 – Sicherungen – Motorraum
Nummer Beschreibung Amp [A]
1
Stromkreisunterbrecher
50
2
Stromkreisunterbrecher
50
3
Stromkreisunterbrecher
60
4
Stromkreisunterbrecher
60
5
Stromkreisunterbrecher
60
6
–
–
7
–
–
8
–
–
9
Scheibenwischer
30
10
–
–
11
Klimaanlagenlüfter
40
12
–
–
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
–
–
16
Aktive Scheinwerferregulierung*
10
17
Zentrales Elektromodul
20
18
Radar; ACC-Steuermodul*.
5
19
Geschwindigkeitsabhängige Lenkung*
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Scheibenwischerdüsen*
10
22
Vakuumpumpe I5T
5
23
Beleuchtungspanel
5
24
Scheinwerfer-Spritzdüsen
15
25
12-V-Steckdose; Multimediasystem – vorne und hinten (RSE)*.
15
26
Panoramadach*, obere Konsole; ECC*.
10
27
Relais – Motorraumtafel
5
28
Zusatzscheinwerfer*
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuermodul – Automatikgetriebe
15
32
Klimakompressor
15
33
Spulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät (ECM); Klappe.
10
37
Einspritzsystem
15
38
Motorventile
10
39
EVAP; Beheizte Lambdasonde; Kraftstoffeinspritzung.
15
40
Wasserpumpe (V8); Fahrgestelllüfterheizung.
10
41
Kraftstoffleckerkennung
5
42
–
–
43
–
–
44
Kühlerlüfter
80
Volvo S80 II – Sicherungen – Handschuhfach
Nummer Beschreibung Ampere [A]
1
Regensensor*
5
2
SRS-System
10
3
ABS-Bremsen; Elektrische Feststellbremse.
5
4
Gaspedal; Beheizte Sitze*.
7,5
5
–
–
6
ICM-Display; CD-Player und Radio.
15
7
Lenkradmodul
7,5
8
–
–
9
Fernlicht
15
10
Panoramadach
20
11
Rückfahrlichter
7,5
12
–
–
13
Nebelscheinwerfer vorne*
15
14
Scheibenwaschdüsen vorne
15
15
Adaptiver Tempomat ACC*
10
16
–
–
17
Dachhimmelbeleuchtung; Türbedienfeld Fahrer; Elektrischer Beifahrersitz*.
7,5
18
Informationsdisplay
5
19
Elektrischer Fahrersitz*
5
20
–
–
21
Fernbedienungsempfänger für Schlüssel; Alarmsensoren.
5
22
Kraftstoffpumpe
20
23
Elektrische Lenksäulenverriegelung
20
24
–
–
25
Verriegelung – Tank und Kofferraum
10
26
Alarmsirene. ECC
5
27
START/STOP-Taste
5
28
Bremslichtschalter
5

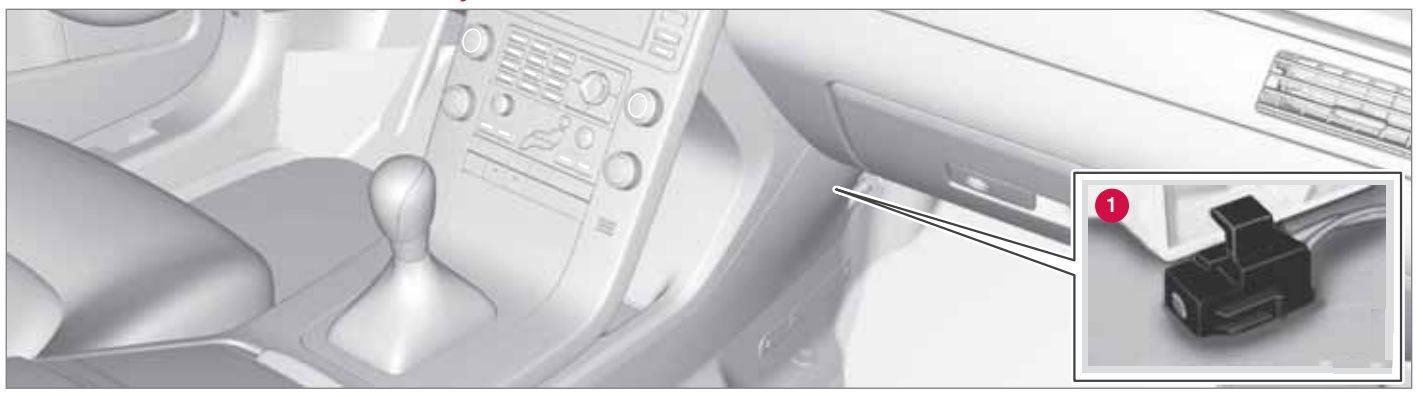

Volvo S80 II – Sicherungen – in der Mittelkonsole
Nummer Beschreibung Ampere [A]
1
Analoguhr
5

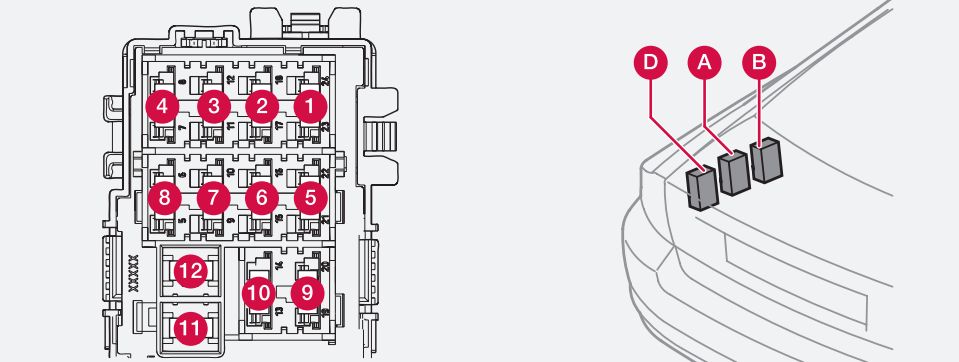

Volvo S80 – Sicherungen – Kofferraum
Nummer Beschreibung Ampere [A]
1
Schalter in der Fahrertür
25
2
Schalter in der Beifahrertür
25
3
Schalter in der hinteren Tür auf der Fahrerseite.
25
4
Schalter in der hinteren Tür auf der Beifahrerseite.
25
5
–
–
6
12-V-Steckdose im Kofferraum, im Kühlschrank (nur S80 Executive).
15
7
Heckscheibenentfroster
30
8
Umklappbare hintere Kopfstützen*
15
9
Anhängersteckdose 2*
15
10
Elektrischer Fahrersitz*
25
11
Anhängersteckdose 1*
40
12
–
–
Nummer Beschreibung Ampere [A]
1
Massage der Vordersitze; Armlehnenbeleuchtung; Kühlschrank*.
5
2
Steuermodul des aktiven Federungssystems*
15
3
Beheizter Fahrersitz*
15
4
Beheizter Beifahrersitz*
15
5
Beheizung der Rücksitze – Beifahrerseite*
15
6
AWD-Steuermodul
10
7
Beheizung der Rücksitze – Fahrerseite*
15
8
Umklappbare Kopfstützen
15
9
Elektrischer Beifahrersitz*
25
10
Schlüsselloses Zugangssystem*
20
11
Elektrische Feststellbremse, linke Seite.
30
12
Elektrische Feststellbremse, rechte Seite.
30
Nummer Beschreibung Ampere [A]
1
Navigationssystem-Display*
10
2
–
–
3
–
–
4
SIRIUS Satellitenradio*
5
5
Audioverstärker
25
6
Audiosystem
15
7
–
–
8 – 12
Reserve
–
Baujahr: 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2011) ist Sicherung 22 im Sicherungskasten im Handschuhfach.
A – Oberer Motorraum
B – Vorderer Motorraum
C – Unterer Motorraum
Volvo S80 II – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Stromkreisunterbrecher
50
2
Stromkreisunterbrecher
50
3
Stromkreisunterbrecher
60
4
Stromkreisunterbrecher
60
5
Stromkreisunterbrecher
60
6
–
–
7
–
–
8
Scheinwerferwaschanlage*
20
9
Scheibenwischer
30
10
–
–
11
Klimaanlagenlüfter
40
12
–
–
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
–
–
16
Aktive Scheinwerferregulierung*
10
17
Zentrales Elektromodul
20
18
ABS-Stromversorgung 15
5
19
Geschwindigkeitsabhängige Servolenkung*
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Düsen*
10
22
Vakuumpumpe I5T
5
23
Beleuchtungspanel
5
24
–
–
25
–
–
26
–
–
27
Relais – Sicherungskasten Motorraum
5
28
Zusatzscheinwerfer*
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuermodul – Automatikgetriebe
15
32
Klimakompressor
15
33
Relaisspulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät (ECM); Drosselklappe.
10
37
Einspritzsystem; Luftmassenmesser (ECM).
15
38
Motorventile
10
39
EVAP; Beheizte Lambdasonde; Kraftstoffeinspritzung.
15
40
–
–
41
Kraftstoffleckerkennung
5
42
–
–
43
Kühlerlüfter
80
44
Elektrohydraulische Servolenkung
100

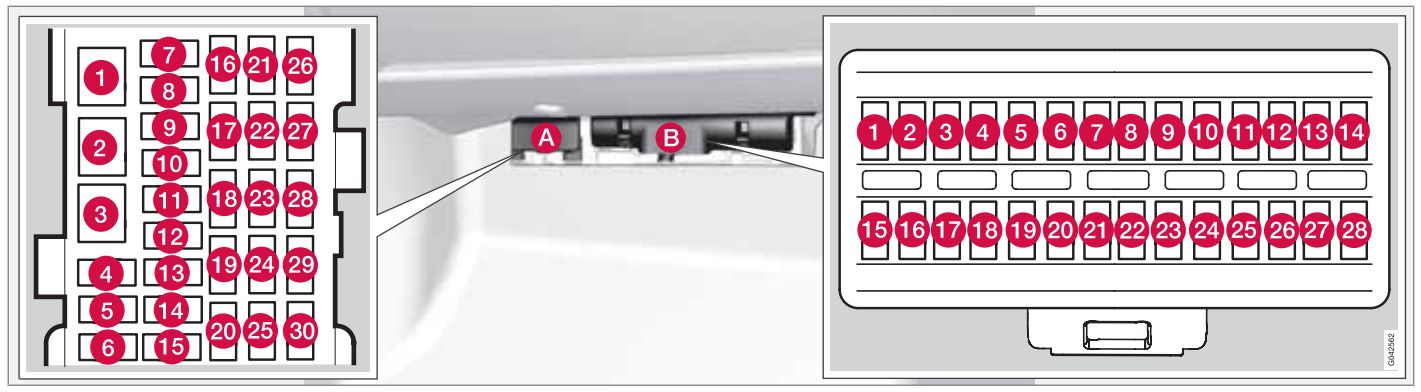

Volvo S80 – Sicherungen – Fahrgastraum Sicherungskasten A: Allgemeine Sicherungen
Sicherungskasten B : Sicherungen des Steuergeräts
Nummer Beschreibung Stromstärke [A]
1
Automatischer Schalter Infotainmentsystem, Sicherungen 16-20.
40
2
–
–
3
–
–
4
–
–
5
–
–
6
–
–
7
12-V-Steckdose (Kofferraum)
15
8
Bedienelemente in der Fahrertür
20
9
Bedienelemente in der Beifahrertür
20
10
Bedienelemente in der hinteren Tür des rechten Beifahrers.
20
11
Bedienelemente in der hinteren Tür des linken Beifahrers.
20
12
Schlüsselloser Zugang*
20
13
Elektrischer Fahrersitz*
20
14
Elektrischer Beifahrersitz vorne*
20
15
Umklappbare Kopfstützen
15
16
–
–
17
Audiosystem; Navigationssystem-Display*.
10
18
Verstärkersystem
15
19
Bluetooth-Freisprecheinrichtung
5
20
–
–
21
Elektrisches Panoramadach* Pfützenbeleuchtung; Klimaanlagensensor.
5
22
12-V-Steckdose.
15
23
Beheizter Beifahrersitz vorne*
15
24
Beheizter Fahrersitz*
15
25
Elektrisches Sonnenrollo*; nur S80 Executive: Massagesystem für die Vordersitze; Armlehnenbeleuchtung; Kühlschrank*.
10
26
Beheizter Rücksitz Beifahrer (rechts)*
15
27
Beheizter Rücksitz Beifahrer (links)*
15
28
Parkassistent*; Steuermodul Anhängerkupplung*; Parkassistent-Kamera*.
5
29
Allradantrieb-Steuermodul*
5
30
Aktives Federungssystem*
10
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
Zusatzbeleuchtung vorne; Elektrische Sitze*.
7,5
4
Informationsdisplay im Armaturenbrett
5
5
Adaptiver Tempomat; Kollisionswarnung*.
10
6
Zusatzbeleuchtung; Regensensor.
7,5
7
Lenkradmodul
7,5
8
Zentralverriegelung hinten und Tankklappe
10
9
Dichtungen
15
10
Scheibenwaschdüsen
15
11
Kofferraumverriegelung
10
12
Kofferraumfehler
10
13
Kraftstoffpumpe
20
14
Funkempfänger für Schlüssel; Alarm; Klimaanlage.
5
15
Lenkradsperre
15
16
Alarm; Bordcomputer-Diagnosesystem.
5
17
–
–
18
Airbagsystem; Beifahrergewichtssystem.
10
19
Front-Adaptivradar Tempomat*
5
20
Gaspedal; Elektrische Spiegel; Beheizte Rücksitze*
7,5
21
Audiosystem, CD und Radio
15
22
Bremslichter
5
23
Aktuator für Schiebedachöffnung*
20
24
Wegfahrsperre
5

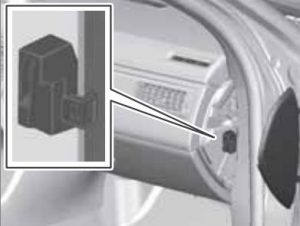

Volvo S80 II – Sicherungen – rechte Seite des Armaturenbretts
Nummer Beschreibung Stromstärke [A]
1
Analoguhr
5
Volvo S80 – Sicherungen – Fahrgastraum
Nummer Beschreibung Stromstärke [A]
1
Elektrische Parkbremse (linke Seite).
30
2
Elektrische Parkbremse (rechte Seite).
30
3
Beheizbare Heckscheibe
30
4
Anhängersteckdose 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Anhängersteckdose 1*
40
12
–
–
Baujahr: 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2012) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.
A – Oberer Motorraum
B – Vorderer Motorraum
C – Unterer Motorraum
Volvo S80 II – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Leistungsschalter
50
2
Leistungsschalter
50
3
Leistungsschalter
60
4
Leistungsschalter
60
5
Leistungsschalter
60
6
–
–
7
–
–
8
Scheinwerferwaschanlage*
20
9
Scheibenwischer
30
10
–
–
11
Klimaanlagenlüfter
40
12
–
–
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
–
–
16
Aktive Scheinwerferhöhenverstellung*
10
17
Zentrales Elektromodul
20
18
ABS
5
19
Geschwindigkeitsabhängige Lenkunterstützung*
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Waschdüsen*
10
22
–
–
23
Beleuchtungspanel
5
24
–
–
25
–
–
26
–
–
27
Relais – Sicherungskasten Motorraum
5
28
Zusatzleuchten*
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuermodul – Automatikgetriebe
15
32
Klimakompressor
15
33
Relaisspulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät
10
37
Einspritzsystem; Luftmassenmesser; Motorsteuergerät.
15
38
Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 5 Zylinder).
10
39
EVAP-Ventil; Beheizter Lambdasensor.
15
40
–
–
41
Kraftstoffleckerkennung
5
42
–
–
43
Kühlerlüfter
80 (6-Zylinder-Motor)
44
Elektrohydraulische Servolenkung
100
Volvo S80 – Sicherungen – Fahrgastraum Sicherungskasten A : Allgemeine Sicherungen
Sicherungskasten B : Sicherungen des Steuermoduls
Nummer Beschreibung Stromstärke [A]
1
Automatischer Schalter des Infotainmentsystems und Sicherungen 16-20.
40
2
–
–
3
–
–
4
–
–
5
–
–
6
–
–
7
12 V Steckdose (Kofferraum)
15
8
Fahrertürsteuerung
20
9
Beifahrertürsteuerung
20
10
Steuerung in der hinteren rechten Beifahrertür.
20
11
Steuerung in der hinteren linken Beifahrertür.
20
12
Schlüsselloser Zugang*
20
13
Fahrersitzsteuerung*
20
14
Elektrischer Beifahrersitz vorne*.
20
15
Klappbare Kopfstützen
15
16
Infotainment-System-Steuermodul
5
17
Audio-Navigationssystem; Verstärker; SiriusXM ™ Satellitenradio*.
10
18
Infotainment-System
15
19
Bluetooth Freisprecheinrichtung
5
20
Unterhaltungssystem für Fondpassagiere (RSE)*
7,5
21
Elektrisches Panorama-Schiebedach* Pfützenbeleuchtung; Klimaanlagen-Sensor.
5
22
12 V Steckdose.
15
23
Beheizter Rücksitz* (Beifahrerseite)
15
24
Beheizter Rücksitz* (Fahrerseite)
15
25
–
–
26
Beheizter Beifahrersitz vorne*
15
27
Beheizter Fahrersitz*
15
28
Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistentenkamera*.
5
29
Allradantrieb-Steuermodul*
5
30
Aktives Federungssystem*
10
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
Zusatzbeleuchtung vorne; Fensterheber in der Fahrertür; Elektrisch verstellbare(r) Sitz(e)*; HomeLink® Funksystem*.
7,5
4
Informationsdisplay im Armaturenbrett
5
5
Adaptiver Tempomat; Kollisionswarnung*.
10
6
Zusatzbeleuchtung; Regensensor.
7,5
7
Lenkradmodul
7,5
8
Zentralverriegelung: Tankklappe.
10
9
–
–
10
Scheibenwischer vorne
15
11
Kofferraumöffnung
10
12
–
–
13
Kraftstoffpumpe
20
14
Bedienfeld der Klimaanlage
5
15
–
–
16
Alarm, Bordcomputer-Diagnosesystem
5
17
–
–
18
Airbagsystem; Beifahrergewichtssensor.
10
19
Kollisionswarnsystem*
5
20
Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.
7,5
21
–
–
22
Bremslichter
5
23
Aktuator für Schiebedachöffnung*
20
24
Wegfahrsperre
5
Volvo S80 II – Sicherungen – Kofferraum
Nummer Beschreibung Stromstärke [A]
1
Elektrische Parkbremse (linke Seite).
30
2
Elektrische Parkbremse (rechte Seite).
30
3
Beheizbare Heckscheibe
30
4
Anhängeranschluss 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Anhängeranschluss 1*
40
12
–
–
Baujahr: 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2013) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.
A – Motorraum oben
B – Motorraum, vorne
C – Motorraum unten
Volvo S80 II – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Leistungsschalter
50
2
Leistungsschalter
50
3
Leistungsschalter
60
4
Leistungsschalter
60
5
Leistungsschalter
60
6
–
–
7
–
–
8
Scheinwerferwaschdüsen*
20
9
Scheibenwischerblätter
30
10
–
–
11
Klimaanlagenlüfter
40
12
–
–
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
–
–
16
Aktive Scheinwerferhöhenverstellung*
10
17
Zentrales Elektromodul
20
18
ABS
5
19
Geschwindigkeitsabhängige Lenkung*
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Waschdüsen*
10
22
–
–
23
Beleuchtungspanel
5
24
–
–
25
–
–
26
–
–
27
Relais – Sicherungskasten Motorraum
5
28
Zusatzleuchten*
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuermodul – Automatikgetriebe
15
32
Klimakompressor
15
33
Relaisspulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät
10
37
Einspritzsystem; Luftmassenmesser; Motorsteuergerät.
15
38
Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 5 Zylinder).
10
39
EVAP-Ventil; Beheizter Lambdasensor.
15
40
–
–
41
Kraftstoffleckerkennung
5
42
–
–
43
Kühlerlüfter
80 (6 Zylinder)
44
Elektrohydraulische Servolenkung
100
Volvo S80 – Sicherungen – Fahrgastraum Sicherungskasten A : Allgemeine Sicherungen
Sicherungskasten B : Sicherungen der Steuereinheit
Nummer Beschreibung Stromstärke [A]
1
Automatischer Schalter des Infotainmentsystems, Sicherungen 16-20.
40
2
–
–
3
–
–
4
–
–
5
–
–
6
–
–
7
12 V Steckdose (Kofferraum)
15
8
Bedienung in der Fahrertür
20
9
Bedienelemente in der Beifahrertür
20
10
Bedienelemente in der hinteren rechten Beifahrertür.
20
11
Bedienelemente in der hinteren linken Beifahrertür.
20
12
Schlüsselloser Zugang*
20
13
Elektrisch verstellbarer Fahrersitz*
20
14
Elektrisch verstellbarer Beifahrersitz vorne*.
20
15
Hintere klappbare Kopfstützen
15
16
Infotainment-System-Steuermodul
5
17
Audio-Navigationssystem; Verstärker; SiriusXM ™ Satellitenradio*.
10
18
Infotainment-System
15
19
Bluetooth Freisprecheinrichtung
5
20
Unterhaltungssystem für Fondpassagiere (RSE)*
7,5
21
Elektrisches Panorama-Schiebedach* Pfützenbeleuchtung; Klimaanlagen-Sensor.
5
22
12 V Steckdose.
15
23
Beheizter Rücksitz* (Beifahrerseite).
15
24
Beheizter Rücksitz* (Fahrerseite).
15
25
–
–
26
Beheizter Beifahrersitz vorne*
15
27
Beheizter Fahrersitz*
15
28
Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistenzsystem*.
5
29
Allradantrieb-Steuermodul*
5
30
Aktives Federungssystem*
10
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
Beleuchtung vorderer Dachhimmel; Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze*; HomeLink® Funksystem*.
7,5
4
Informationsdisplay im Armaturenbrett
5
5
Adaptiver Tempomat; Kollisionswarnung*.
10
6
Zusatzbeleuchtung; Regensensor.
7,5
7
Lenkradmodul
7,5
8
Zentralverriegelung: Tankklappe
10
9
–
–
10
Scheibenwaschdüsen vorne
15
11
Kofferraum offen
10
12
Elektrisch klappbare Kopfstützen*
10
13
Kraftstoffpumpe
20
14
Bedienfeld der Klimaanlage; Bewegungssensor des Alarms*
5
15
–
–
16
Alarm; Borddiagnosesystem.
5
17
–
–
18
Airbagsystem; Beifahrergewichtssensor.
10
19
Kollisionswarnsystem*
5
20
Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.
7,5
21
–
–
22
Bremslichter
5
23
Schiebedach*
20
24
Wegfahrsperre
5
Volvo S80 II – Sicherungen – Fahrgastraum
Nummer Beschreibung Stromstärke [A]
1
Elektrische Parkbremse (linke Seite).
30
2
Elektrische Parkbremse (rechte Seite).
30
3
Beheizbare Heckscheibe
30
4
Anhängersteckdose 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Anhängersteckdose 1*
40
12
–
–
Baujahr: 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2014) ist die Sicherung 22 im Sicherungskasten in der Schublade.
A – Motorraum oben
B – Motorraum vorne
C – Motorraum unten
Volvo S80 II – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Stromkreisunterbrecher
50
2
Stromkreisunterbrecher
50
3
Stromkreisunterbrecher
60
4
Stromkreisunterbrecher
60
5
Stromkreisunterbrecher
60
6
–
–
7
–
–
8
Frontscheibe* – Fahrerseite
40
9
Scheibenwischer
30
10
–
–
11
Klimaanlagenlüfter
40
12
Frontscheibe* – Beifahrerseite
40
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
Scheinwerfer-Waschdüsen
20
16
Aktive Scheinwerfer-Niveauregulierung*
10
17
Zentrales Elektromodul
20
18
ABS
5
19
Geschwindigkeitsabhängige Lenkung*
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Düsen*
10
22
–
–
23
Beleuchtungsfeld
5
24
–
–
25
–
–
26
–
–
27
Relais – Sicherungskasten Motorraum
5
28
Zusatzleuchten*
20
29
Hupe
15
30
Motorsteuergerät (ECM)
10
31
Steuergerät – Automatikgetriebe
15
32
Klimakompressor
15
33
Relaisspulen
5
34
Anlasserrelais
30
35
Zündspulen
20
36
Motorsteuergerät
10
37
Einspritzsystem; Luftmassenmesser; Motorsteuergerät.
15
38
Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 5 Zylinder).
10
39
EVAP-Ventil; Beheizte Lambdasonde.
15
40
–
10
41
Kraftstoffleckerkennung
5
42
–
–
43
Kühlerlüfter
80 (6 Zylinder)
44
Elektrohydraulische Servolenkung
100
Volvo S80 – Sicherungen – Handschuhfach Sicherungskasten A : Allgemeine Sicherungen
Sicherungskasten B : Sicherungen des Steuergerätemoduls
Nummer Beschreibung Stromstärke [A]
1
Automatischer Schalter Infotainment-System, Sicherungen 16-20.
40
2
Frontscheiben-Waschdüsen
25
3
–
–
4
Beheiztes Lenkrad*
10
5
–
–
6
–
–
7
12 V Steckdose (Kofferraum)
15
8
Fahrerseitige Türsteuerung
20
9
Beifahrerseitige Türsteuerung
20
10
Steuerung der hinteren rechten Beifahrertür.
20
11
Steuerung der hinteren linken Beifahrertür.
20
12
Schlüsselloser Zugang*
7,5
13
Elektrisch verstellbarer Fahrersitz*
20
14
Elektrisch verstellbarer Beifahrersitz*.
20
15
–
–
16
Infotainment-Steuergerät
5
17
Audio-Navigationssystem; Verstärker; SiriusXM ™ Satellitenradio*.
10
18
Infotainment-System
15
19
Bluetooth Freisprecheinrichtung
5
20
Unterhaltungssystem für die Rücksitze (RSE)*
7,5
21
Elektrisches Panoramadach*; Begrüßungsbeleuchtung; Klimaanlagen-Sensor.
5
22
12 V Steckdosen; Zigarettenanzünder.
15
23
Beheizter Rücksitz* (Beifahrerseite).
15
24
Beheizter Rücksitz* (Fahrerseite).
15
25
–
–
26
Beheizter Beifahrersitz vorne*
15
27
Beheizter Fahrersitz*
15
28
Parkassistent*; Anhängerkupplungs-Steuergerät*; Parkassistent-Kamera*.
5
29
Allradantrieb-Steuergerät*
1
30
Aktives Federungssystem*
10
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
Zusatzbeleuchtung vorne; Fensterheber Fahrerseite; Elektrisch verstellbarer Sitz(e)*; HomeLink® Funksystem*.
7,5
4
Instrumententafel
5
5
Adaptiver Tempomat; Kollisionswarnung*.
10
6
Zusatzbeleuchtung; Regensensor.
7,5
7
Lenkradmodul
7,5
8
Zentralverriegelung: Tankklappe.
10
9
–
–
10
Frontscheiben-Waschdüsen
15
11
Kofferraumentriegelung
10
12
Elektrisch klappbare Kopfstützen*
10
13
Kraftstoffpumpe
20
14
Bedienfeld Klimaanlage
5
15
–
–
16
Alarm; Bordcomputer-Diagnosesystem.
5
17
–
–
18
Airbagsystem; Beifahrer-Gewichtssensor.
10
19
Kollisionswarnsystem*
5
20
Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.
7,5
21
–
–
22
Bremslichter
5
23
Aktuator Schiebedach*
20
24
Wegfahrsperre
5

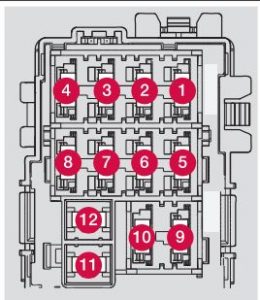

Volvo S80 II – Sicherungen – Fahrgastraum
Nummer Beschreibung Stromstärke [A]
1
Elektrische Parkbremse (linke Seite).
30
2
Elektrische Parkbremse (rechte Seite).
30
3
Beheizte Heckscheibe
30
4
Anhängersteckdose 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Anhängersteckdose 1*
40
12
–
–
Baujahr: 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2015) ist Sicherung 22 im Sicherungskasten im Handschuhfach.
A – Motorraum oben
B – Motorraum vorne
C – Motorraum unten
Volvo S80 II – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Schalter: elektrisches Zentralmodul unter Steckdose A
50
2
Schalter: elektrisches Zentralmodul unter Steckdose
50
3
Schalter: elektrisches Zentralmodul im Kofferraum A
60
4
Schalter: elektrisches Zentralmodul unter Steckdose A
60
5
Schalter: elektrisches Zentralmodul unter Steckdose A
60
6
–
–
7
–
–
8
Frontscheibe* – Fahrerseite
40
9
Scheibenwischer
30
10
–
–
11
Klimaanlagenlüfter A
40
12
Frontscheibe* – Beifahrerseite
40
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
Scheinwerfer-Waschdüsen
20
16
Aktive Scheinwerfer-Niveauregulierung*
10
17
Elektrisches Zentralmodul (unter Steckdose)
20
18
ABS
5
19
Regulierbare Lenkkraft*
5
20
Motorsteuergerät (ECM); Getriebe; SRS
10
21
Beheizte Waschdüsen*
10
22
–
–
23
Beleuchtungsfeld
5
24
–
–
25
–
–
26
–
–
27
Relaisspulen
5
28
Zusatzleuchten*
20
29
Hupe
15
30
Relaisspulen; Motorsteuergerät (ECM).
10
31
Steuergerät – Automatikgetriebe
15
32
Klimakompressor (nicht für 4-Zylinder-Motoren).
15
33
Relaisspulen Klimaanlage; Relaisspulen im kalten Bereich des Motorraums für Start/Stop.
5
34
Anlasserrelais A
30
35
Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-Zylinder-Motoren).
20
36
Motorsteuergerät (4-Zylinder-Motoren)
20
Motorsteuergerät (5-Zylinder-Motoren)
10
37
4-Zylinder-Motoren: Luftmassenmesser; Thermostat; EVAP-Ventil.10
5-Zylinder-Motoren: Einspritzsystem; Motorsteuergerät.15
38
Klimakompressor (5-/6-Zylinder-Motoren); Motorventile; Motorsteuergerät (6-Zylinder-Motoren); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 6 Zylinder); Ölstandsensor (nur 5 Zylinder).
10
Motorventile; Ölpumpe; Lambdasonde zentral beheizt (4-Zylinder-Motoren).
15
39
Vordere und hintere Lambdasonden beheizt (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Beheizte Sauerstoffsensoren (5-/6-Zylinder-Motoren).
15
40
Ölpumpe; Blockheizung; Kühlmittelpumpe (5-Zylinder-Motoren)
10
Zündspulen (4-Zylinder-Motoren)
15
41
Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Steuergerät Kühlergrill (5-Zylinder-Motoren).
5
Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).
15
42
Kühlmittelpumpe (4-Zylinder-Motoren)
50
43
Kühlerlüfter
60 oder 80 (4 Zylinder)
60 (5 Zylinder)
44
Servolenkung
100
* – Option / Zusatzausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet.

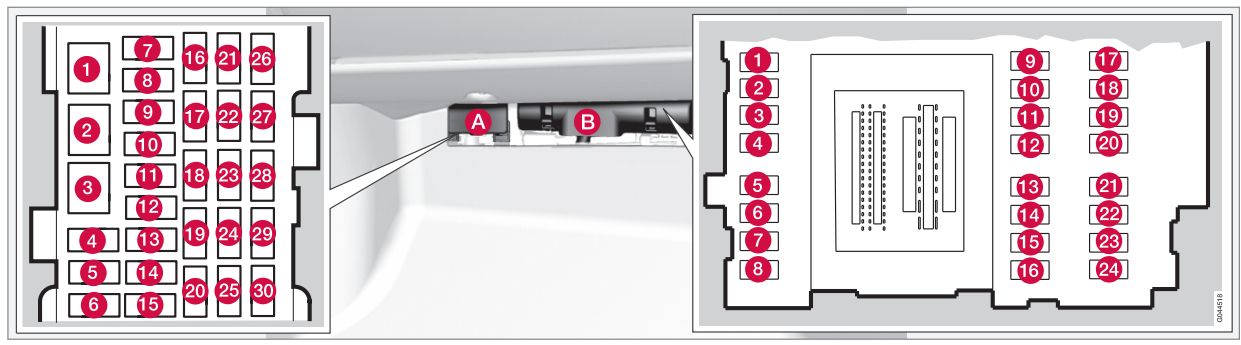

Volvo S80 – Sicherungen – Handschuhfach Sicherungsplan A : Allgemeine Sicherungen
Sicherungsplan B : Sicherungen des Steuergerätemoduls
Nummer Beschreibung Stromstärke [A]
1
Automatischer Schalter Infotainment-System, Sicherungen 16-20.
40
2
–
–
3
–
–
4
Beheiztes Lenkrad*
10
5
Analoge Uhr (Executive)
5
6
–
–
7
12 V Steckdose (Kofferraum); Kühlschrank (nur S80 Executive).
15
8
Fahrerseitige Türsteuerung
20
9
Beifahrerseitige Türsteuerung
20
10
Steuerung der rechten hinteren Beifahrertür.
20
11
Steuerung der linken hinteren Beifahrertür.
20
12
Schlüsselloser Zugang*
20
13
Fahrersitzsteuerung*
20
14
Elektrisch verstellbarer Beifahrersitz vorne*.
20
15
–
–
16
Infotainment-System-Display
5
17
Audio-Navigationssystem; Verstärker; SiriusXM ™ Satellitenradio*.
10
18
Infotainment-System
15
19
Bluetooth Freisprecheinrichtung
5
20
Unterhaltungssystem für die Rücksitze (RSE)*
7,5
21
Elektrisches Schiebedach*; Begrüßungsbeleuchtung; Klimaanlagen-Sensor.
5
22
12 V Steckdose in der Mittelkonsole; Zigarettenanzünder.
15
23
Beheizter Rücksitz* (Beifahrerseite).
15
24
Beheizter Rücksitz* (Fahrerseite).
15
25
–
–
26
Beheizter Beifahrersitz vorne*
15
27
Beheizter Fahrersitz*
15
28
Parkassistent*; Anhängerkupplungs-Steuergerät*; Parkassistent-Kamera*.
5
29
Allradantrieb-Steuergerät*
15
30
Aktives Federungssystem*
10
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
Zusatzbeleuchtung vorne; Fensterheber an der Fahrertür; Elektrisch verstellbarer Sitz(e)*; HomeLink® Funksystem*.
7,5
4
Instrumententafel
5
5
Adaptiver Tempomat; Kollisionswarnung*.
10
6
Zusatzbeleuchtung; Regensensor*; HomeLink® Funksystem*.
7,5
7
Steuergerät
7,5
8
Zentralverriegelung: Tankklappe.
10
9
–
–
10
Frontscheiben-Waschdüsen
15
11
Kofferraumentriegelung
10
12
Elektrisch klappbare Kopfstützen*
10
13
Kraftstoffpumpe
20
14
Bedienfeld Klimaanlage
5
15
–
–
16
Alarm; Bordcomputer-Diagnosesystem.
5
17
–
–
18
Airbagsystem; Beifahrer-Gewichtssensor.
10
19
Kollisionswarnsystem*
5
20
Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*
7,5
21
–
–
22
Bremslichter
5
23
Aktuator Schiebedach*
20
24
Wegfahrsperre
5
Volvo S80 II – Sicherungen – Kofferraum
Nummer Beschreibung Stromstärke [A]
1
Elektrische Parkbremse (linke Seite).
30
2
Elektrische Parkbremse (rechte Seite).
30
3
Beheizte Heckscheibe
30
4
Anhängersteckdose 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Anhängersteckdose 1*
40
12
–
–
Volvo S80 II – Sicherungen – Motorraum (kalter Bereich – nur Start/Stop)
Nummer Beschreibung Stromstärke [A]
A1
Automatischer Schalter: elektrisches Zentralmodul im Motorraum.
175
A2
Automatischer Schalter: Sicherungstafel unter dem Handschuhfach, elektrisches Zentralmodul im Kofferraum.
175
1
–
–
2
Automatischer Schalter: Sicherungstafel B unter dem Handschuhfach.
50
3
Automatischer Schalter: Sicherungstafel A unter dem Handschuhfach.
60
4
Automatischer Schalter: Sicherungstafel A unter dem Handschuhfach.
60
5
Automatischer Schalter: elektrisches Zentralmodul im Kofferraum.
60
6
Lüfter der Klimaanlage
40
7
–
–
8
–
–
9
Anlasserrelais
30
10
Interne Diode
50
11
Zusatzbatterie
70
12
Elektrisches Zentralmodul: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie.
15
Baujahr: 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S80 (2016) ist Sicherung 22 im Sicherungskasten im Handschuhfach.
A – Motorraum oben
B – Motorraum vorne
C – Motorraum unten
Volvo S80 II – Sicherungen – Motorraum
Nummer Beschreibung Stromstärke [A]
1
Schalter: elektrisches Systemmodul unter der Steckdose A
50
2
Schalter: elektrisches Systemmodul unter der Steckdose
50
3
Schalter: elektrisches Systemmodul im Kofferraum A
60
4
Schalter: elektrisches Systemmodul unter der Steckdose A
60
5
Schalter: elektrisches Systemmodul unter der Steckdose A
60
6
–
–
7
–
–
8
Frontscheibe* – Fahrerseite
40
9
Scheibenwischer
30
10
–
–
11
Klimaanlagenlüfter A
40
12
Frontscheibe* – Beifahrerseite
40
13
ABS-Pumpe
40
14
ABS-Ventile
20
15
Scheinwerfer-Waschdüsen
20
16
Aktive Niveauregulierung der Scheinwerfer*
10
17
Elektrisches Systemmodul (unter der Steckdose)
20
18
ABS
5
19
Regulierbare Lenkkraft*
5
20
Motorsteuergerät (ECM); Getriebe; SRS.
10
21
Beheizte Waschdüsen*
10
22
–
–
23
Beleuchtungspanel
5
24
–
–
25
–
–
26
–
–
27
Relaisspulen
5
28
Zusatzscheinwerfer*
20
29
Hupe
15
30
Relaisspulen; Motorsteuergerät (ECM).
10
31
Steuergerät – Automatikgetriebe
15
32
Klimakompressor (nicht für 4-Zylinder-Motoren)
15
33
Klimaanlagen-Relaisspulen; Relaisspulen im kalten Motorraum für Start/Stop
5
34
Anlasserrelais A
30
35
Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-Zylinder-Motoren).
20
36
Motorsteuergerät (4-Zylinder-Motoren)
20
Motorsteuergerät (5-Zylinder-Motoren)
10
37
4-Zylinder-Motoren: Luftmassenmesser; Thermostat; EVAP-Ventil.10
5-Zylinder-Motoren: Einspritzsystem; Motorsteuergerät.15
38
Klimakompressor (5-/6-Zylinder-Motoren); Motorventile; Motorsteuergerät (6-Zylinder-Motoren); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 6 Zylinder); Ölstandsensor (nur 5 Zylinder).
10
Motorventile; Ölpumpe; Lambdasonde mit Zentralheizung (4-Zylinder-Motoren).
15
39
Beheizte vordere und hintere Lambdasonden (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Beheizte Sauerstoffsensoren (5-/6-Zylinder-Motoren).
15
40
Ölpumpe; Blockheizung; Kühlmittelpumpe (5-Zylinder-Motoren).
10
Zündspulen (4-Zylinder-Motoren)
15
41
Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Steuergerät Kühlerjalousie (5-Zylinder-Motoren)
5
Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).
7,5
42
Kühlmittelpumpe (4-Zylinder-Motoren)
50
43
Kühlerventilator
60 oder 80 (4 Zylinder)
60 (5 Zylinder)
44
Servolenkung
100
* – Option/Zusatzausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet
Volvo S80 – Sicherungen – Handschuhfach Sicherungskasten A: Allgemeine Sicherungen
Sicherungskasten B : Sicherungen des Steuermoduls
Nummer Beschreibung Stromstärke [A]
1
Automatischer Schalter Infotainment-System, Sicherungen 16-20.
40
2
–
–
3
–
–
4
Beheiztes Lenkrad*
10
5
Analoguhr (Executive)
5
6
–
–
7
12 V Steckdose (Kofferraum) Kühlschrank (nur S80 Executive).
15
8
Steuerung in der Fahrertür
20
9
Bedienelemente in der Beifahrertür
20
10
Bedienelemente in der rechten hinteren Beifahrertür.
20
11
Bedienelemente in der linken hinteren Beifahrertür.
20
12
Schlüsselloser Zugang*
20
13
Motorisierter Fahrersitz*
20
14
Elektrisch verstellbarer Beifahrersitz vorne*.
20
15
–
–
16
Infotainment-System-Display
5
17
Audio-Navigationssystem; Verstärker; SiriusXM ™ Satellitenradio*.
10
18
Sensus Steuermodul
15
19
Bluetooth Freisprecheinrichtung
5
20
–
–
21
Elektrisches Schiebedach*; Pfützenbeleuchtung; Klimaanlagen-Sensor.
5
22
12 V Steckdose in der Mittelkonsole
15
23
Beheizter Rücksitz* (Beifahrerseite)
15
24
Beheizter Rücksitz* (Fahrerseite)
15
25
–
–
26
Beheizter Beifahrersitz vorne*
15
27
Beheizter Fahrersitz*
15
28
Parkassistent*
5
29
Allradantrieb-Steuermodul*
15
30
Aktives Fahrwerkssystem*
10
Nummer Beschreibung Stromstärke [A]
1
–
–
2
–
–
3
Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbare Sitze*
7,5
4
Instrumententafel
5
5
Adaptiver Tempomat; Kollisionswarnung*.
10
6
Zusätzliche Beleuchtung; Regensensor*; Drahtloses HomeLink® Kontrollsystem*.
7,5
7
Lenkradmodul
7,5
8
Zentralverriegelung: Tankklappe.
10
9
–
–
10
Scheibenwaschdüsen vorne
15
11
Kofferraumöffnung
10
12
Elektrisch klappbare Kopfstützen*
10
13
Kraftstoffpumpe
20
14
Bedienfeld der Klimaanlage
5
15
–
–
16
Alarm; Bordcomputer-Diagnosesystem.
5
17
Satellitenradio*; Audio-Systemverstärker.
10
18
Airbagsystem; Beifahrergewichtssensor.
10
19
Kollisionswarnsystem*
5
20
Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.
7,5
21
–
–
22
Bremslichter
5
23
Aktuator des Schiebedachs*
20
24
Wegfahrsperre
5
Volvo S80 – Sicherungen – Kofferraum
Nummer Beschreibung Stromstärke [A]
1
Elektrische Feststellbremse (linke Seite).
30
2
Elektrische Feststellbremse (rechte Seite).
30
3
Heckscheibenheizung
30
4
Anhängersteckdose 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Anhängersteckdose 1*
40
12
–
–
Volvo S80 – Sicherungen – Motorraum (kalter Bereich – nur Start/Stop)
Nr. Beschreibung Amp [A]
A1
Automatischer Schalter: elektrisches Zentralmodul im Motorraum
175
A2
Automatischer Schalter: Sicherungskasten unter der Handschuhfachsteckdose, elektrisches Zentralmodul im Kofferraum.
175
1
–
–
2
Automatischer Schalter: Sicherungskasten B unter der Handschuhfachsteckdose
50
3
Automatischer Schalter: Sicherungskasten A unter der Handschuhfachsteckdose
60
4
Automatischer Schalter: Sicherungskasten A unter der Handschuhfachsteckdose
60
5
Automatischer Schalter: elektrisches Zentralmodul im Kofferraum
60
6
Klimaanlagenlüfter
40
7
–
–
8
–
–
9
Relais des Anlassermotors
30
10
Interne Diode
50
11
Zusatzbatterie
70
12
Elektrisches Zentralmodul: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie.
15
Der Volvo S80 ist eine Luxuslimousine, die von 1999 bis 2016 hergestellt wurde. Dieses Modell war bekannt für sein elegantes Design und seinen hohen Komfort. Der S80 bot verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die sich in Leistung und Effizienz unterschieden. Zu den bekanntesten Motoren gehörten Reihenfünf- und Sechszylinder, die eine reibungslose Leistung und Zuverlässigkeit boten. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Sicherheit gestaltet, was charakteristisch für die Marke Volvo ist. Der S80 war auch mit fortschrittlichen Sicherheitstechnologien ausgestattet, die zu seiner Beliebtheit bei Fahrern beitrugen, die ein zuverlässiges und sicheres Fahrzeug suchten.
Diese Seite zeigt das Sicherungskasten-Schema für den Volvo S80, das für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Fahrgastraum, unter dem Armaturenbrett, und ein weiterer kann im Motorraum platziert sein. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Geräte im Fahrzeug, und daher ist es wichtig, einen Überblick über seine Konfiguration und Wartung zu haben.
