Renault Trafic III (2015-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Trafic III (2015–2022), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Trafic III (2015-2019) – Sicherungsplan
Baujahr: 2015, 2016, 2017, 2018, 2019.
Sicherungen des Zigarettenanzünders (Steckdose): # 34 (2015-2016) oder # 31 (2017) (Zigarettenanzünder, Zubehörsteckdose), # 41 (2015-2016) oder # 38 (2017) (Zubehörsteckdose im Fahrgastraum) und # 43 (2015-2016) oder # 40 (2017) (Zubehörsteckdose hinten) im Sicherungskasten des Armaturenbretts.
Der Sicherungskasten befindet sich hinter dem Handschuhfach unter und links vom Lenkrad.
2015, 2016
Sicherungsbelegung (2015, 2016)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | + Harnstoffeinspritzung von der Batterie |
| 2 | + Batterie für Fahrzeuge mit RENAULT-Karte |
| 3 | APC-Ladung für Fahrzeug mit RENAULT-Karte |
| 4 | Heizung |
| 5 | Einstellung |
| 6 | Einstellung |
| 7 | Heizung |
| 8 | Zusatzheizung und Klimaanlage |
| 9 | Zusatzheizung Fahrgastraum |
| 10 | Elektrische Spiegel;
Zusätzliche Einstellung des Steuergeräts. |
| 11 | Beheizter Außenspiegel |
| 12 | Radio;
Multimedia; Spiegel; Diagnosesteckdose. |
| 13 | Vorrüstung;
Steckdose für Anhängerkupplung. |
| 14 | Temporäre Batterie;
Fahrgastraum-Einheit. |
| 15 | Zentralblock Fahrgastraum;
Reifendruckwarnung; Schlüsselloser Zugang. |
| 16 | Warnblinkanlage;
Blinker. |
| 17 | Zentralverriegelung der Öffnungselemente |
| 18 | Linkes Tagfahrlicht;
Rücklicht; Linkes Abblendlicht; Rechtes Abblendlicht. |
| 19 | Kennzeichenbeleuchtung;
Vordere und hintere Nebelscheinwerfer. |
| 20 | Hebel für Alarm, Hupe, Beleuchtung und Scheibenwischer |
| 21 | Armaturenbrett |
| 22 | Scheinwerferhebel |
| 23 | Heckscheibenwischer;
Scheibenwaschpumpe; Hupe. |
| Nr | Beschreibung |
|---|---|
| 24 | Allgemeine APC-Last |
| 25 | Rückfahrlichter |
| 26 | Bremslichtschalter |
| 27 | Einspritzung, Starten |
| 28 | Airbag;
Lenksäulenverriegelung. |
| 29 | Seitenfenstersteuerung Beifahrer |
| 30 | Servolenkung |
| 31 | Bremslichter |
| 32 | APC-Last für Fahrzeug mit RENAULT-Karte |
| 33 | Allgemeine Steuerung |
| 34 | Zigarettenanzünder, Zubehörsteckdose |
| 35 | Rechtes Tagfahrlicht;
Vordere Positionslichter; Rechtes Abblendlicht; Linkes Abblendlicht. |
| 36 | Bremslicht;
ABS; Transponder. |
| 37 | Innenbeleuchtung;
Klimaanlage. |
| 38 | Von Fahrzeugen mit RENAULT-Karte |
| 39 | Heckscheibenwischer |
| 40 | Elektromagnetische Warnung |
| 41 | Zubehörsteckdose im Laderaum |
| 42 | Motor für Fahrerseitenfenster |
| 43 | Zubehörsteckdose hinten |
| 44 | BCM-Start |
| 45 | Sitzheizung |
| 46 | Heizung, Klimaanlage |
| 47 | Frontscheibenwischer |
| 48 | Tachograph |
2017
Sicherungsbelegung (2017)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | APC-Last für Fahrzeug mit RENAULT-Karte |
| 2 | Einstellung |
| 3 | Einstellung |
| 4 | + Batterie für Fahrzeuge mit RENAULT-Karte |
| 5 | Zusatzheizung und Klimaanlage |
| 6 | Zusatzheizung Fahrgastraum |
| 7 | Elektrische Spiegel;
Zusätzliche Einstellung der Zentraleinheit. |
| 8 | Beheizter Außenspiegel |
| 9 | Radio;
Multimedia; Spiegel; Diagnosestecker. |
| 10 | Vorrüstung;
Stecker für Anhängerkupplung. |
| 11 | Zeitbatterie;
Fahrgastraum-Einheit. |
| 12 | Rechtes Tagfahrlicht;
Vorderes Positionslicht; Rechtes Abblendlicht; Linkes Abblendlicht. |
| 13 | Warnblinkanlage;
Blinker. |
| 14 | Zentralverriegelung der Öffnungselemente |
| 15 | Linkes Tagfahrlicht;
Hinteres Positionslicht; Linkes Abblendlicht; Rechtes Abblendlicht. |
| 16 | Kennzeichenbeleuchtung;
Vordere und hintere Nebelscheinwerfer. |
| 17 | Hebel für Alarm, Hupe, Beleuchtung und Scheibenwischer |
| 18 | Armaturenbrett |
| 19 | Heizung |
| 20 | Heckscheibenwischer;
Scheibenwaschpumpe; Hupe. |
| 21 | Allgemeine APC-Last |
| 22 | Rückfahrlichter |
| Nr | Beschreibung |
|---|---|
| 23 | Bremslichtschalter |
| 24 | Einspritzung;
Starten. |
| 25 | Airbag;
Lenksäulenverriegelung. |
| 26 | Seitenfenstersteuerung Beifahrer |
| 27 | Servolenkung |
| 28 | Bremslichter |
| 29 | APC-Last für Fahrzeug mit RENAULT-Karte |
| 30 | Allgemeine Steuerung |
| 31 | Zigarettenanzünder;
Zubehör. |
| 32 | Heizung |
| 33 | Bremslicht;
ABS; Transponder. |
| 34 | Innenbeleuchtung;
Klimaanlage. |
| 35 | Starten mit RENAULT-Karte |
| 36 | Heckscheibenwischer |
| 37 | Elektromagnetische Warnung |
| 38 | Zubehörsteckdose im Laderaum |
| 39 | Motor für Fahrerseitenfenster |
| 40 | Zubehörsteckdose hinten |
| 41 | BCM-Start |
| 42 | Sitzheizung |
| 43 | Tachograph |
| 44 | Frontscheibenwischer |
| 45 | Heizung;
Klimaanlage. |
Sicherungs- und Relaisplan – Renault Trafic III
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2020, 2021, 2022.

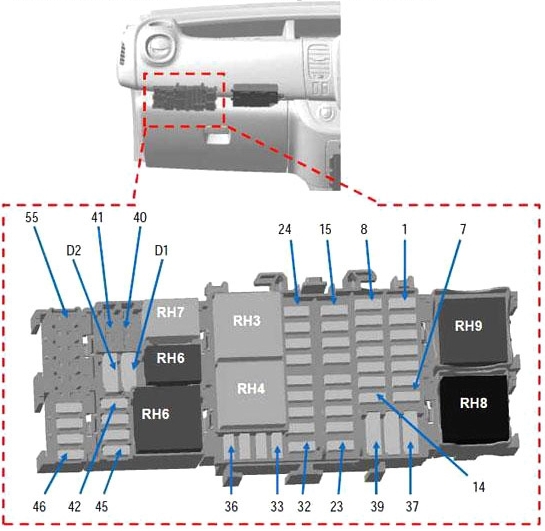

Fahrgastraum
Befindet sich auf der linken Seite des Armaturenbretts.
Oder im Fahrgastraum
| F1 | 30A + Batterieversorgung Heckscheibenwischer |
| F2 | 10A Haupt-Elektromagnetische Hupe |
| F3 | 15A + Zubehörsteckdose zum Laden der Batterie |
| F4 | 30A + Verzögerung des Fensterhebermotors auf der Fahrerseite |
| F5 | 15A + hintere Zubehörsteckdose Stromverteilung |
| F6 | Starten 5A BCM + |
| F7 | 15A + nach dem Einschalten Stromversorgung der beheizten Sitze |
| F8 | Batterieversorgung 5A + EMM (nach dem Einschalten an VSC) AVS, AUO |
| Batterieversorgung 15A + EMM (nach dem Einschalten an VSC) SOP03C | |
| F9 | 5A + allgemeine Stromverteilung |
| F10 | 15A + Zigarettenanzündersteckdose oder Stromverteilung vorne in der Zubehörsteckdose |
| F11 | Batterieversorgung 25A + EMM (R Tagfahrlicht, vordere Position, R Fernlicht, L Abblendlicht) |
| F12 | 5A + zeitgesteuerte Batterieversorgung Bremslichter, ABS, Transponder |
| F13 | 10A + zeitgesteuerte Batterieversorgung Innenbeleuchtung und Klimaanlage |
| F14 | 5A + zeitgesteuerte Batterieversorgung Lenkwinkel Start-Stopp-Fahrzeug ohne Schlüssel |
| F15 | 25A + Nach dem Einschalten Heckscheibenwischer, Scheibenwaschpumpe, Hupe |
| F 16 | 10A Allgemein + nach dem Einschalten |
| F17 | 5A + nach dem Einschalten Rückfahrlicht |
| F18 | 5A + nach dem Einschalten des Netzschalters |
| F19 | 5A + nach dem Einschalten der Einspritzung, Startrelais, BCM |
| F20 | 5A + Airbag-Stromversorgung nach dem Einschalten, Lenksäulenverriegelung |
| F21 | 30A + Schalter Fensterheber Beifahrer nach dem Einschalten |
| F22 | 10A + Servolenkungspumpe Stromversorgung nach dem Einschalten |
| F23 | Bremslichter Batterie 15A + EMM |
| F24 | 15A + Batterieversorgung BCM (+ zeitgesteuerte Batterieversorgung) |
| F25 | 10A + Batterieversorgung BCM, elektronische Steuergeräte, Reifendrucküberwachungssystem und schlüsselloses Fahrzeug |
| F26 | 15A + Batterieversorgung BCM für Notlichter und Blinker |
| F27 | 25A + Batterieversorgung BCM für Verriegelung der Öffnungselemente |
| F28 | Batterieversorgung 25A + EMM für Tagfahrlicht L, Position hinten, Fernlicht L, Abblendlicht R |
| F29 | Position der Tafel Batterieversorgung 25A + EMM, vordere und hintere Nebelscheinwerfer |
| F30 | 15A + Batterieversorgung Hebel einheitlich, Alarm, Hupe |
| F31 | 5A + Armaturenbrett Batterieversorgung |
| F32 | 5A + Batterieversorgung Hebel einheitlich |
| F33 | 20A + Batterieversorgung, Anhängerkupplungssteckdose |
| F34 | 15A (mit Anhängerkupplung geliefert) |
| F35 | 5A + Schalter Batterieversorgung Radio, Multimedia, Spiegel, Diagnosebuchse |
| F36 | 5A + Stromversorgung Spiegelheizung |
| F37 | 10A + elektrische Spiegel mit zeitgesteuerter Batterieversorgung, zusätzlicher UCE-Adapter |
| F38 | 40A + Schalter Batterieversorgung Tachograph |
| F39 | 40A + Scheibenwischer mit Batterieversorgung |
| F40 | 20A + Relais Stromverteilung Batterieversorgung 1 (Heizung, Klimaanlage) |
| F41 | 15A + Geräte vorbereitend für Stromverteilung, zusätzliche Anpassungen |
| F42 | 10A + Heizung Batterieversorgung |
| F43 | 10A + Motorversorgung mit zusätzlicher Anpassung |
| F44 | 25A + Motorheizung Fortschritt |
| F45 | 25A + nach dem Einschalten Stromversorgung Klimaanlage zusätzlich |
| F46 | 25A + nach der Übertragung Stromversorgung einschalten für schlüsselloses Fahrzeug |
| F47 | Batterieversorgung 20A + EMM für Relais Stromverteilung ohne Last |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |

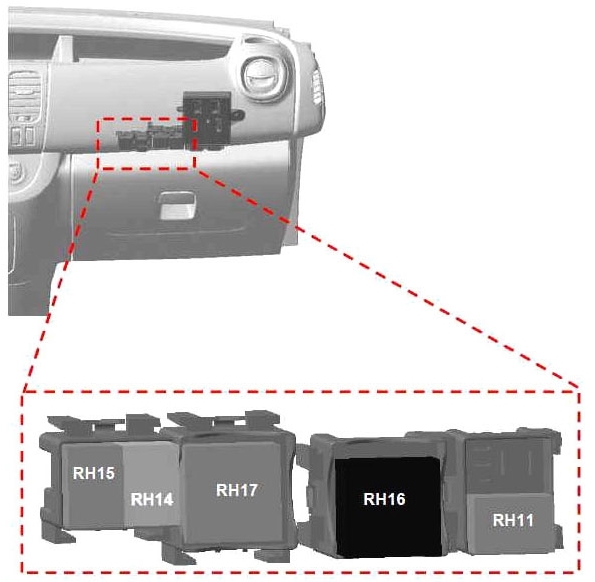

Sicherungskasten
Ein Sicherungskasten befindet sich auf der rechten Seite – im Handschuhfach (LHD).
Oder hinter der Abdeckung (RHD).
Beschreibung
| RH3 | 40A Relais Frontscheibenwischer |
| RH4 | 40A Relais 2. Geschwindigkeit Frontscheibenwischer |
| RH5 | 40A + nach dem Einschalten Relais Stromversorgung Heizung und Klimaanlage hinten |
| RH6 | 20A Relais Hilfsmutter Heizung Wasserpumpe; |
| RH7 | 20A Relais elektrische Entriegelung Fahrertür (SDO) |
| RH8 | 70A + Relais Stromverteilung Nr. 1 |
| RH9 | 40A + Relais Stromverteilung Nr. 2 |
| RH11 | 20A Relais elektrische Fensterheber |
| RH12 | Spiegel 40A + Relais Heckscheibenheizung |
| RH13 | 40A Relais Heckscheibenwischer |
| RH14 | 20A Relais Zentralverriegelung Türen |
| RH15 | 20A Relais elektrische Fensterheber |
| RH16 | 40A Relais Stromversorgung nach dem Einschalten Nr. 2 (Fahrzeuge mit Freisprecheinrichtung) |
| RH17 | 40A Motor in Betrieb + Relais |
| RH18 | – |
| RH19 | – |
| RH20 | – |
Motorraum
Befindet sich auf der linken Seite, neben der Batterie.
Beschreibung
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Starten |
| F5 | 70 | Kabine 1 |
| F6 | 70 | Kabine 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Kabine 2 |
| F9 | 20 | Spiegelheizung |
| 40 | Heckscheibe + Spiegelheizung | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + Klimakompressor mit Batterieversorgung |
| F15 | 15 | Kraftstoffpumpe |
| F 16 | 70 | Heizungssteuergerät |
| F17 | 60 | Heizelementgruppe |
| F18 | 60 | Heizelementgruppe |
| F19 | 40 | Motorleistung *408 und Klimaanlage oder 450 und Heizung Lüftergruppe motorbetrieben 1 |
| 50 | Motorleistung *408 und Heizung oder 450 und Klimaanlage Lüftergruppe motorbetrieben 1 |
| F20 | 40 | Motorleistung *408 und Klimaanlage oder 450 Lüftergruppe motorbetrieben 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Dieselheizung |
| F27 | 20 | Motor-Einspritzsystem |
| F28 | 15 | Motor-Einspritzsystem |
| Relais | ||
| R1 | 20 | Starten |
| R2 | 20 | Relais Kraftstoffpumpe |
| R3 | 40 | Relais Einspritzversorgung |
| R4 | 20 | Relais Kompressorsteuerung |
| R5 | – | – |
| R6 | 70 | Hohe Geschwindigkeit (Lüftergruppe motorbetrieben 1) |
| R7 | 40 | Niedrige Geschwindigkeit (Lüftergruppe motorbetrieben) |
| R8 | 40 | Hohe Geschwindigkeit (Lüftergruppe motorbetrieben 2) |
| Diode | ||
| D1 | Klimakompressor | |
| D2 | – | |

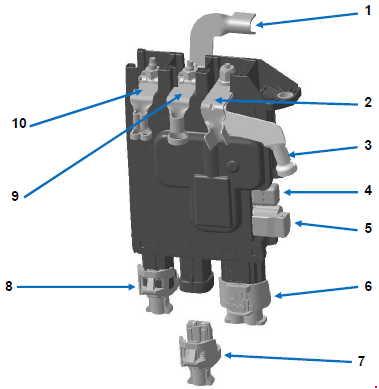

Elektrische Verteilungseinheit
Befindet sich in der Nähe der Batterie.
Beschreibung
- Verkabelung Stromversorgung Batterieschutz
- Verkabelung Motor 300A (Lichtmaschine)
- 300A Verkabelung Motor (Starten)
- Mini-Sicherung 5A mit Abdeckung (Start/Stop)
- Verkabelung Kabine 5A (Start/Stop)
- Verkabelung Kabine 50A (Umrüstung Option KPD und KC6 oder Anhängerkupplung)
- Reserviert für karosseriespezifische Umbauten
- 35A Verkabelung Motor (Motorsteuerung)
- Anschlusseinheit Motor
- Verkabelung Kabine 120A (Servolenkung)
Über Renault Trafic III (2015-2022)
Der Renault Trafic III, hergestellt zwischen 2015 und 2022, ist ein beliebtes Nutzfahrzeugmodell, das sich durch einen geräumigen Innenraum und Flexibilität für verschiedene kommerzielle Zwecke auszeichnet. Dieses Modell bietet eine breite Palette von Motoroptionen, einschließlich Dieselmotoren mit 1,6 und 2,0 Litern Hubraum, die eine optimale Kombination aus Leistung und Kraftstoffeffizienz bieten. Der Trafic III ist bekannt für seine Zuverlässigkeit und Praktikabilität, was ihn ideal für Unternehmer macht, die ein zuverlässiges Fahrzeug für den Transport von Gütern oder Personen benötigen. Dank moderner Technologien und Komfortelemente ist dieses Modell auch bei Fahrern beliebt, die eine komfortable und effiziente Lösung für ihr Geschäft suchen.
Sicherungskastenplan Renault Trafic III
Diese Seite zeigt den Sicherungskastenplan für den Renault Trafic III, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise im Bereich des Armaturenbretts. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
