Renault Magnum (2001-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Magnum (2001–2014), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Magnum (2001-2014) – Sicherungskasten-Diagramm
Baujahr: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Magnum ist die Sicherung F51 im Sicherungskasten

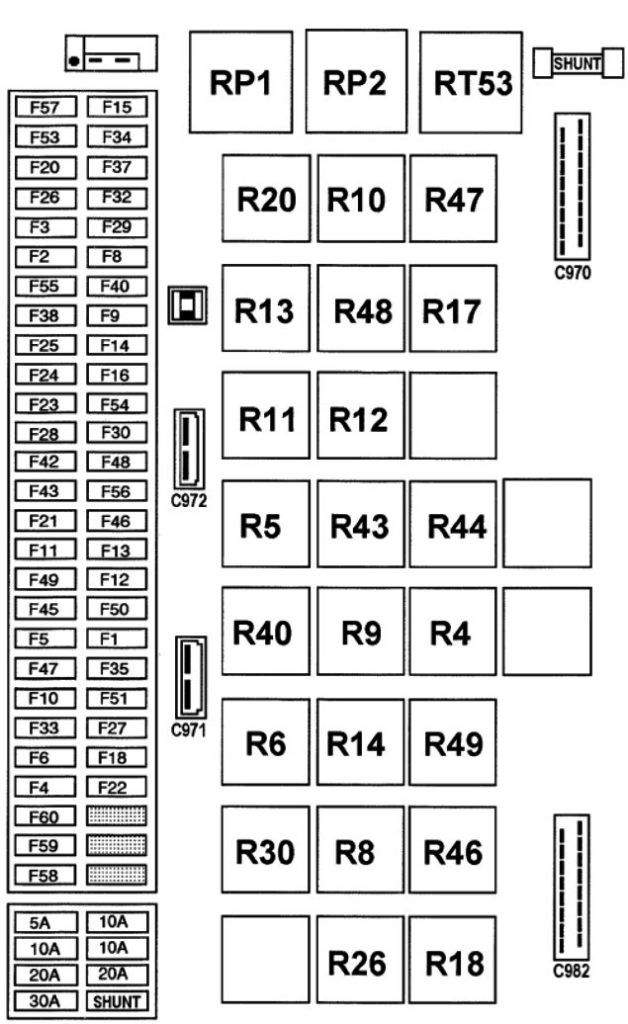

Sicherungskasten
| Beschreibung | Nummer | Ampere [A] |
| Anhängersteckdose, 7-polig Typ „EBS“;
Anhängersteckdose, 7-polig Typ 24 S; Motorheizungssteuerung; Steuerung der elektrischen oder hydraulischen Bremse. |
F1 | 10 |
| Rechte Seitenleuchten – Standlicht;
Rechte Umrissleuchten; Rechte mittlere Umrissleuchten. |
F2 | 10 |
| Positionsleuchten – Standlicht;
Linke Umrissleuchten; Linke mittlere Umrissleuchten. |
F3 | 10 |
| Anhänger-Seitenleuchten / Standlicht | F4 | 10 |
| Verfügbare Stromversorgung (Beleuchtung);
Verfügbare Stromversorgung (Dachbeleuchtungsgruppe). |
F5 | 10 |
| Instrumentenbeleuchtung am Armaturenbrett;
Schalterbeleuchtung; Verzögerungsrelais für Scheinwerferwaschanlage. |
F6 | 10 |
| Nebelscheinwerfer (s);
Nebelscheinwerfer-Warnleuchte. |
F8 | 10 |
| Nebelscheinwerfer;
Scheinwerfer für Fahrten bei Nebel; Warnleuchte für Abblendlicht-Nebelscheinwerfer. |
F9 | 10 |
| Rechter Abblendscheinwerfer | F10 | 10 |
| Linker Abblendscheinwerfer;
Warnleuchte für Abblendscheinwerfer. |
F11 | 10 |
| Linker Abblendscheinwerfer;
Warnleuchte für Abblendscheinwerfer. |
F12 | 10 |
| Rechter Abblendscheinwerfer | F13 | 10 |
| Relais Scheibenwischer vorne;
Diebstahlwarnanlagen-Steuergerät. |
F15 | 10 |
| Elektronische Diebstahlsicherung;
„AIRBAG“-Steuergerät; Spiegelentfeuchtung; Luftdruckanzeige; Rückfahrwarner. |
F 16 | 10 |
| Klimaanlage | F18 | 20 |
| „EBS“-Steuergerät | F20 | 20 |
| Stromversorgung (nach Hauptschalter) | F21 | 15 |
| Unabhängige Heizung;
Lüftungssteuergerät; Steuerung der unabhängigen Heizungsprogrammierung; Magnetventil des Hauptwasserkreislaufs; Klimaanlagen-Druckregler auf 3 Stufen; Klimaanlagenrelais. |
F22 | 30 |
| Trittstufenbeleuchtung;
Obere Beleuchtung (en); Spannungsreduzierer (Telekommunikation); Kartenleser. |
F23 | 20 |
| Getriebe-Steuergerät „ASTRONIC“ | F24 | 20 |
| Tachographenuhr | F25 | 5 |
| Anhängersteckdose, 7-polig Typ „EBS“ | F26 | 20 |
| Bremslichter;
Anhänger-Bremslichter. |
F27 | 10 |
| Hydraulische Bremssteuerung | F28 | 10 |
| Spiegelenteisung links;
Spiegelenteisung rechts. |
F29 | 10 |
| Motoren zur Scheinwerfereinstellung;
Radio. |
F30 | 10 |
| Scheibenwischermotor vorne;
Scheibenwaschpumpe vorne; Scheinwerferwaschpumpe. |
F32 | 20 |
| Diagnosestecker;
Federungs-Steuergerät. |
F33 | 10 |
| Radiotuner + 24 V Stromversorgung;
Unabhängige Heizungsprogrammierung; Diebstahlwarnanlage. |
F34 | 10 |
| Verfügbare Stromversorgung (nach Zündung einschalten) | F35 | 10 |
| Akustisches Signal;
Elektromagnetische Hupe 2 Töne; Magnetventil der selbstlenkenden Achse; Dachlüftermotor. |
F37 | 20 |
| Hauptdisplay | F38 | 5 |
| Verfügbares Relais | F40 | 10 |
| Getriebe-Steuergerät „ASTRONIC“ | F42 | 10 |
| Anhänger + 24 V Stromversorgung;
Vorbereitung für Bordmanagement; Arbeitsscheinwerfer (Traktor). |
F43 | 15 |
| Kipppumpe der Kabine | F44 | 30 |
| Elektrische Türverriegelung auf der Beifahrerseite;
Elektrische Türverriegelung auf der Fahrerseite; Blinkermodul; Steuerung der Warnblinkanlage; Zentralverriegelung der Türen; Diebstahlsicherung Steuergerät. |
F45 | 20 |
| Lufttrocknerheizung;
Zentrale Schmieruhr; Sicherheitsrelais der selbstlenkenden Achse. |
F46 | 20 |
| Federungssteuerung;
Fernbedienungsmodul der Federung; Drucksensor der pneumatischen Federn der Hinterachse des Motors. |
F47 | 10 |
| Rückfahrlichtrelais | F49 | 10 |
| Kühlschrank | F50 | 20 |
| Beheizter Fahrersitz;
Beheizter Beifahrersitz; Spannungsbegrenzer (12 V Steckdose); SAE-Steckdose; Zigarettenanzünder; Kühlflaschenhalter. |
F51 | 20 |
| Video verfügbare Stromversorgung | F53 | 10 |
| Motor der vorderen Sonnenblende;
Motoren der seitlichen Sonnenblende. |
F54 | 10 |
| Verfügbare Stromversorgung (nach Zündung einschalten)
Verfügbares Relais. |
F55 | 10 |
| Fensterhebermotor | F56 | 20 |
| Haupttachograph;
Fahrzeug-Steuergerät. |
F57 | 10 |
| „EUP“-Steuergerät;
Magnetventil für Bremsentlüftung. |
F58 | 20 |
| „EBS“-Steuergerät | F60 | 5 |
| Hydraulische Bremssteuerung;
Elektrische Bremssteuerung. |
F86 | 10 |
Relaistabelle am Steuergerät
| Beschreibung | Nummer | Ampere [A] |
| Relais Stromversorgung nach Zündung Nr. 1 | RP1 | 50 |
| Relais Stromversorgung nach Zündung Nr. 2 | RP2 | 50 |
| Relais Seiten-/Standlichter | R5 | 20 |
| Relais Zusatzausstattung | R6 | 20 |
| Relais Beleuchtung | R8 | 20 |
| Relais Nebelscheinwerfer | R9 | 20 |
| Relais Nebelscheinwerfer | R10 | 20 |
| Relais Abblendlicht | R11 | 20 |
| Relais Fernlicht | R12 | 20 |
| Relais Bremslichter | R14 | 20 |
| Heizungsrelais Nr. 2 | R16 | 20 |
| Verfügbares Relais Nr. 1 | R17 | 20 |
| Relais Spiegelenteisung | R20 | 20 |
| Relais Scheibenwischer vorne | R40 | 20 |
| Relais Rückfahrlicht | R40 | 20 |
| Relais Stromversorgung Steuergerät „VECU / EECU“ | R43 | 20 |
| Relais Klimakompressor | R46 | 20 |
| Verfügbares Relais Nr. 2 | R47 | 20 |
| Verfügbares Relais Nr. 3 | R48 | 20 |
| Relais Klimaanlage | R49 | 20 |
| Relais Verzögerung Scheinwerferdüsen | R53 | – |
| Sicherheitsrelais der autonomen Lenkachse | R55 | 20 |
Relaistabelle außerhalb der Anschlusseinheit
| Beschreibung | Nummer | Ampere [A] |
| Heizungsrelais | R15 | 100 |
| Relais Kippmechanismus der Kabine | RP10 | 50 |
Diodentabelle an der Anschlusseinheit
| Beschreibung | Nummer |
| Alarmdiode | D5 |
| Tagfahrlichtdiode | D6 |
| Tagfahrlichtdiode | D7 |
| Alarmdiode | D72 |
| Klimaanlagendiode | D86 |
Hinweis: Die Dioden des Steuergeräts sind nicht verfügbar
Sicherungen im Batteriefach
| Beschreibung | Nummer | Ampere [A] |
| Anzeigeeinheit;
Unabhängige Heizung; Bordradio; Alarm; Zentralverriegelung. |
F1 | 25 |
| Tachograph (ohne ADR) | F89 | 5 |
| Tachograph (ADR) | F89 | 1 |

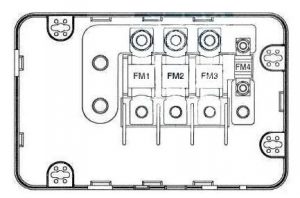

Sicherungen im Sicherungskasten (1) im Batteriefach
| Beschreibung | Nummer | Ampere [A] |
| Kabinenstromversorgung | FM1 | 125 |
| Elektrischer Lastenaufzug | FM2 | 200 |
| Motoransaugluftheizung | FM3 | 125 |
| – | FM4 | 40 |
