Renault Premium DXI450 – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Premium DXI 450, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Premium DXI450 – Sicherungsrahmen-Schema
Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Premium DXI450 ist die Sicherung F14 oder 30 (je nach Version) im Sicherungsrahmen.

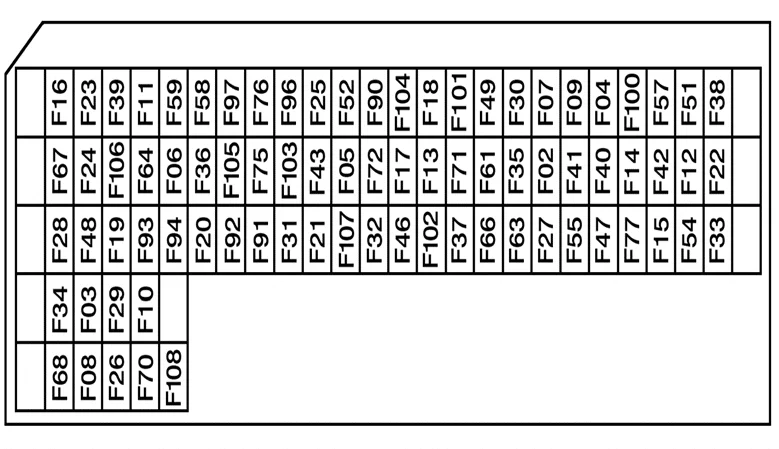

Sicherungsrahmen
| Beschreibung | Nummer | Ampere [A] |
| Hauptinformationsanzeige;
Sicherheits- und Autorisierungsrelais Kabinenneigung; Stromversorgungsrelais für Kabinenneigungsmotor. |
F03 | 7,5 |
| Hauptinformationsanzeige | F04 | 5 |
| Scheinwerferwischermotor | F05 | 30 |
| Hauptinformationsanzeige;
Tachograph. |
F06 | 5 |
| Fahrzeugsteuergerät | F07 | 5 |
| Hauptinformationsanzeige;
Motor-Wegfahrsperren-Steuergerät; Alarm-Steuergerät; Zentralverriegelungs-Steuergerät; Luftproduktions-Steuergerät. |
F08 | 5 |
| Steuergerät zur Steuerung
der Karosseriehersteller-Einstellungen. |
F09 | 5 |
| Klimaanlagen-Steuergerät | F10 | 30 |
| Hydraulische Bremssteuerung;
Elektrische Bremssteuerung. |
F11 | 10 |
| Getriebesteuerung;
Automatikgetriebesteuerung. |
F12 | 15 |
| Beleuchtungs- und Signalsteuerung;
Scheibenwischermotor; Zeitverzögerungsrelais; Scheibenwaschpumpenmotor; Scheibenwischermotor. |
F13 | 20 |
| Zigarettenanzünder | F14 | 15 |
| Fahrzeugdiagnosestecker;
Fahrzeugdatenerfassungsstecker. |
F15 | 5 |
| Auswahlsteuerung;
Differenz zwischen Rädern – Warnleuchte für Sperre; Elektromagnetventil für Sperrmechanismus des Hinterachs-Differentials; Elektromagnetventil für PTO-Aktivierung Nr. 1; Elektromagnetventil für PTO-Aktivierung Nr. 2; Elektromagnetventil für PTO-Aktivierung Nr. 3; Spurdifferenzialmechanismus; Elektromagnetisches Schlossventil. |
F 16 | 10 |
| Rechtes Abblendlicht | F17 | 10 |
| Elektrische Hupe;
Akustisches Signal. |
F18 | 10 |
| Klimaanlagensteuerung | F19 | 5 |
| Radioset;
Alarmsteuerung; Zentralverriegelung für Türen. |
F20 | 10 |
| Anhänger-ABS/EBS-Stecker | F21 | 20 |
| Einzelnes Oberlicht auf der Fahrerseite;
Einzelnes Oberlicht auf der Beifahrerseite; Oberbeleuchtung (Türen); Beleuchtung im Treppenbereich. |
F22 | 10 |
| Sensor für kontrollierten Blockierwinkel;
Sensor für kontrollierten Blockierwinkel; Luftfederungssteuerung; Gelenkachsensteuerung. |
F23 | 5 |
| Kraftstoffheizwiderstand Nr. 2 | F24 | 20 |
| Verfügbare Stromversorgung
(Gerät im Warnpiktogramm Position „Straße“); Verfügbare Stromversorgung (Beleuchtung); Gerät in entriegelter Position Warnleuchte; Ausstattung der Beleuchtungswarnleuchte; 15-poliger Anhängerstecker. |
F25 | 10 |
| Verfügbare Stromversorgung (nach Zündung) | F26 | 15 |
| Fensterheber | F27 | 20 |
| EBS-Bremssteuergerät | F28 | 20 |
| Automatikgetriebeschalter;
Integriertes Steuergerät-Interface. |
F29 | 10 |
| Steuergerät für Beleuchtung und Signalisierung | F30 | 30 |
| Kabinentemperatur-Steuergerät;
Alarm-Steuergerät; Zusatzheizung Luft-Wasser; Zusatzheizung Luft-Luft; Klimaanlagen-Steuergerät. |
F31 | 20 |
| Verfügbare Stromversorgung (nach Hauptschalter) | F32 | 10 |
| Kabinenneigungsmotor | F33 | 30 |
| Integriertes Steuergerät-Interface | F34 | 3 |
| Steuergerät für Beleuchtung und Signalisierung | F36 | 10 |
| Spannungswandler (24V/12V – 15A)
für Audio-Kommunikationssystem; Radioset. |
F37 | 10 |
| Zusätzliche Signalleuchten;
Warnleuchte; Arbeitsscheinwerfer. |
F38 | 10 |
| Fahrzeugsteuergerät;
LH-Entfrostung; RH-Spiegelwiderstand; Entfrostung; Spiegelwiderstand; Stromversorgungsrelais für beheizten und drehbaren Spiegel; Steuerrelais für Scheibenentfrostung. |
F39 | 15 |
| Motorfunktionskontrolle;
Anlassermotor; Anlasserrelais; Luftheizungsrelais; Motorbremse; Elektromagnetventil Nr. 1; Elektromagnetventil für Auspuffbremse; Elektromagnetventil für Bereichswechsel; Elektromagnetventil für Motorverteilersteuerung; Elektromagnetventil für Geschwindigkeitsregelung des Motorkühlgebläses. |
F40 | 30 |
| Anlasser;
Anlasserrelais; Motorbremse 1 Elektromagnetventil; Motorbremse 2 Elektromagnetventil; Auspuffbrems-Elektromagnetventil; Bereichswechsel-Elektromagnetventil; Verteilersteuerungs-Elektromagnetventil. |
F41 | 15 |
| Luftheizungsrelais;
Elektromagnetventil zur Regelung der Motorkühlgebläsegeschwindigkeit. |
F42 | 10 |
| 24-V-Steckdose;
Diagnosesteckdose für Automatikgetriebe. |
F43 | 15 |
| Drehleuchte Nr. 1;
Drehleuchte Nr. 2; Stromversorgungsrelais für Drehleuchte. |
F46 | 15 |
| Steuergerät für Luftproduktion | F47 | 7,5 |
| Bremswartung zur Kontrolle;
EBS-Bremssteuergerät. |
F48 | 3 |
| Luftfederungs-Steuergerät;
Fahrzeugstromversorgungs-Steuergerät (ADR). |
F49 | 5 |
| Gelenkachsen-Steuergerät | F51 | 5 |
| Automatikgetriebeschalter;
Motor-Wegfahrsperren-Steuergerät; Kabinen-Notstopp-Steuerung; Fahrzeugsteuerung; Stromversorgungsrelais nach Zündung Nr. 1; Stromversorgungsrelais nach Zündung Nr. 2; Stromversorgungsrelais nach Zündung Nr. 3; Zubehör-Stromversorgungsrelais Nr. 1; Zubehör-Stromversorgungsrelais Nr. 2; Lichtmaschinenkreis-Masse-Relais (ADR); Lichtmaschinenkreis-Entladewiderstand; Fahrzeugdiagnosesteckdose. |
F52 | 10 |
| Bordcomputer | F54 | 10 |
| Hydraulische Bremssteuerung | F57 | 10 |
| Kabinen-Notstopp-Steuerung;
Lichtmaschinenkreis-Masse-Relais (ADR). |
F58 | 3 |
| Vorbereitung für Bordmanagement (ECU);
Bremswartung zur Kontrolle; Stromversorgungsrelais für Rückfahrlichter. |
F59 | 10 |
| Spannungswandler (24 V/12 V)
für das Computerpaket. |
F61 | 15 |
| 24-V-Steckdose | F63 | 15 |
| 15-poliger Anhängerstecker | F64 | 10 |
| Werkzeugfachbeleuchtung;
Kühlergrillbeleuchtung; Elektromotor des Dachlüftungsventils. |
F66 | 10 |
| Getriebesteuerung;
Automatikgetriebesteuerung. |
F67 | 20 |
| Spannungswandler (24 V/12 V – 10 A)
für das Audio-Kommunikationssystem; Spannungswandler (24 V/12 V – 15 A) für das Audio-Kommunikationssystem; Spannungswandler (24 V/12 V) -12 und 24 V integrierte Steckdosen; Kühlkammer; Zusätzliche 24-V-Steckdose. |
F68 | 20 |
| Anhänger-ABS/EBS-Stecker | F70 | 10 |
| Verfügbare Stromversorgung (nach Zündung) | F71 | 15 |
| Scheinwerfer-Warnblinkleuchte;
LH-Abblendlicht. |
F72 | 10 |
| Verfügbare Stromversorgung
(Lichtmaschineninformation, Motor läuft); Linke Sitzheizungsgruppe; Linker beheizter Sitz. |
F75 | 15 |
| Betriebsstundenzähler des Fahrzeugs;
Zusatzluftheizung; Lichtmaschinenkreis-Masse-Relais (ADR); Elektromagnetventil für Zusatzluft-/Wasserheizung. |
F76 | 10 |
| Verfügbare Stromversorgung (nach Hauptschalter) | F77 | 15 |
| Beleuchtungs- und Signalsteuergerät;
Stromversorgungsrelais für hintere Nebelscheinwerfer; Stromversorgungsrelais für Scheinwerfer; Stromversorgungsrelais für Nebelscheinwerfer; Stromversorgungsrelais für Nachtbeleuchtung; Deaktivierungsrelais für Nebelscheinwerfer bei eingeschalteten Scheinwerfern. |
F90 | 3 |
| Rechte Umrissleuchte Nr. 1;
Rechte Umrissleuchte Nr. 2; Vordere/hintere linke Umrissleuchten; Rechte Umrissleuchte Nr. 3; Rechte Umrissleuchte Nr. 4; Hintere/hintere rechte Umrissleuchten; Obere linke Positionsleuchten; Linke Umrissleuchten montiert auf Reflexstreifen; Fahrzeug-Steuergerät-Stromversorgung (ADR). |
F91 | 10 |
| Vordere rechte/hintere Positionsleuchten;
Linke Umrissleuchte Nr. 1; Linke Umrissleuchte Nr. 2; Linke Umrissleuchte Nr. 3; Linke Umrissleuchte Nr. 4; Hintere linke Positionsleuchten; Obere linke Positionsleuchten; Rechte Umrissleuchte montiert auf Reflexstreifen. |
F92 | 10 |
| Verfügbare Stromversorgung (hintere (a) rechte Umrissleuchte;
15-poliger Anhängerstecker. |
F93 | 10 |
| Verfügbare Stromversorgung (hintere (a) linke Umrissleuchte;
15-poliger Anhängerstecker. |
F94 | 10 |
| Instrumente und Nachtbeleuchtungssteuerung | F96 | 3 |
| Verfügbare Stromversorgung (Nachtbeleuchtung) | F97 | 5 |
| Warnscheinwerfer;
Nebelscheinwerfer; Rechte Warnleuchten; Linke Fernlichter; Linke Abblendlichter; Nebelscheinwerfer. |
F100 | 15 |
| Nebelscheinwerfer-Warnblinkleuchte;
Rechte hintere Nebelschlussleuchte; Linke hintere Nebelschlussleuchte; 15-poliger Anhängerstecker. |
F101 | 10 |
| Hauptinformationsanzeige;
Rechtes Fernlicht; Linkes Fernlicht. |
F102 | 10 |
| Verfügbare Stromversorgung (Rückfahrinformation);
Rückfahrsignal-Blockiersteuerung; Rückfahrlichter; Außenhupe; 15-poliger Anhängerstecker. |
F103 | 10 |
| Bremslichter;
15-poliger Anhängerstecker. |
F104 | |
| Sensor für Stickoxidkonzentration in Gasen;
AdBlue-Versorgungspumpenmodul; Bypass-Elektromagnetventil des Motorwasserkreislaufs. |
F107 | 10 |
| Zusatzluftheizung | F108 | 20 |

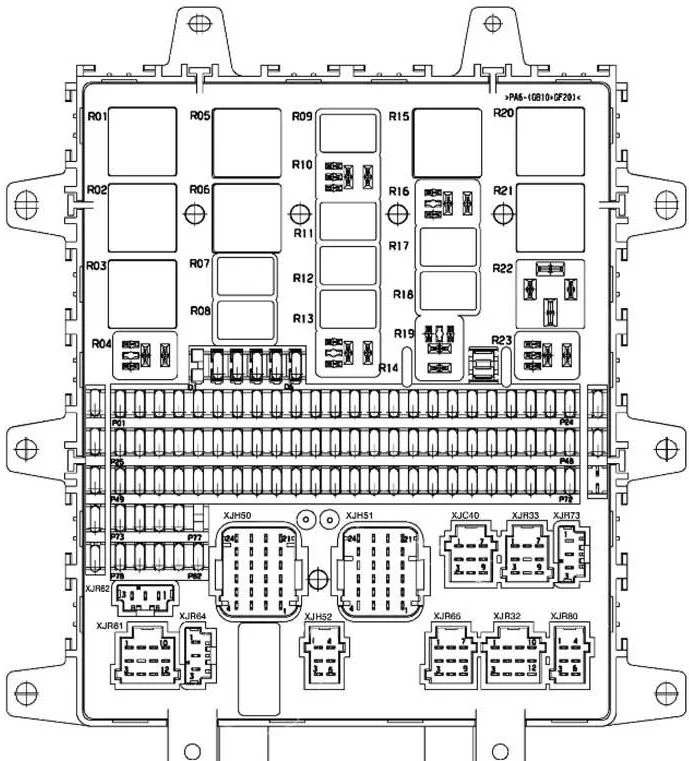

Relais
| Beschreibung | Ampere [A] | Nummer |
| Nach Zündung Stromversorgungsrelais Nr. 1 | 50 | R01 |
| Nach Zündung Stromversorgungsrelais Nr. 2 | 50 | R02 |
| Nach Zündung Stromversorgungsrelais Nr. 3 | 50 | R03 |
| Stromversorgungsrelais für Spiegel mit Heizung und
Drehung |
10 | R04 |
| Lichtmaschinen-gesteuertes Stromversorgungsrelais (Motor läuft) | 20 | R05 |
| Stromversorgungsrelais für Seiten-/Positions- und Umrissleuchten. | 20 | R06 |
| Aktiviert das Stromversorgungsrelais für die Nachtbeleuchtung | 10 | R07 |
| Stromversorgungsrelais für Scheinwerfer | 10 | R08 |
| Masse-Relais für Lichtmaschinenkreis (ADR) | 10 | R09 |
| Stromversorgungsrelais für Zusatzheizung | 10 | R10 |
| Sicherheitsrelais und
Autorisierung der Kabinenneigung |
10 | R11 |
| Stromversorgungsrelais für Seiten-/Positions- und Umrissleuchten rechts und links
(Anhänger und Karosseriehersteller) |
10 | R12 |
| Stromversorgungsrelais für Bremslichter | 10 | R13 |
| Stromversorgungsrelais für Fernlicht | 10 | R14 |
| Verzögerungsrelais für Scheibenwischermotor | 20 | R15 |
| Stromversorgungsrelais für Automatikgetriebe-Steuergerät | 10 | R16 |
| Aktivierungsrelais | 10 | R17 |
| Stromversorgungsrelais für hintere Nebelschlussleuchten | 10 | R18 |
| Stromversorgungsrelais für Luftfederung | 10 | R19 |
| Stromversorgungsrelais für Fahrzeug- und Motorsteuergerät | 50 | R20 |
| Stromversorgungsrelais für Zubehör Nr. 1 | 50 | R21 |
| Stromversorgungsrelais für Zubehör Nr. 2 | 50 | R22 |
| Stromversorgungsrelais für Nebelscheinwerfer | 10 | R23 |

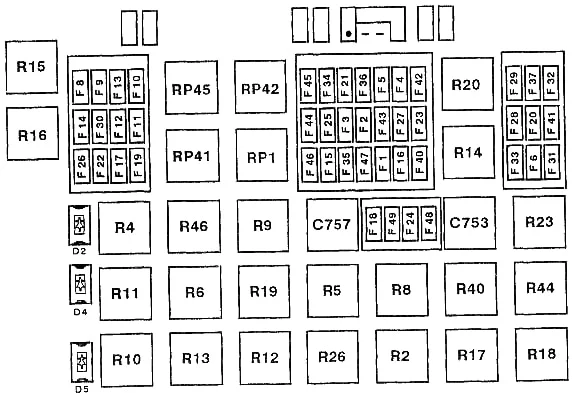

Typ 2
| Stoppuhr | F1 |
| Reserveversorgung (nach Anlasserkontakt) | F1 |
| Siebenpoliger Anhängeranschluss (ABS) | F1 |
| Versorgung der Kontrollleuchten „SERVICE“ und „GEFAHR“ | F1 |
| Relais des Elektromagnetventils „ABS / ASR“ (vorne links / hinten rechts) | F1 |
| Relais des Elektromagnetventils „ABS / ASR“ (vorne rechts / hinten links) | F1 |
| Relais des ABS-Notschutzes | F1 |
| Rechengerät „ABS / ASR“ | F1 |
| Elektrisches Relais zur Bremsdeaktivierung | F1 |
| Bordcomputer | F1 |
| Nullgeschwindigkeitsrelais | F1 |
| Neutralpositionsrelais | F1 |
| Positionslicht, rechts | F2 |
| Seitenlicht rechts | F2 |
| Notstromversorgung (für Beleuchtung) | F3 |
| Positionslicht, links | F3 |
| Licht links | F3 |
| Versorgung der Anhängerpositionslichter | F4 |
| Notstromversorgung (für Beleuchtung) | F5 |
| Instrumentenbeleuchtung | F6 |
| Schalterbeleuchtung | F6 |
| Reserve | F7 |
| Nebelscheinwerfer (oder Scheinwerfer) | F8 |
| Nebelscheinwerfer | F9 |
| Rechtes Fernlicht | F10 |
| Linkes Fernlicht | F11 |
| Linkes Abblendlicht | F12 |
| Rechtes Abblendlicht | F13 |
| Fernscheinwerfer | F14 |
| Wischermotor | F15 |
| Elektronischer Tachograph | F15 |
| Bremslichtschalter | F 16 |
| Schutzblock für Getriebe „DELTA 2“ | F 16 |
| Rückfahrbeleuchtung | F 16 |
| Tagfahrlichtrelais | F 16 |
| Ölstands- und Temperaturblock im Motorkühlsystem | F 16 |
| Relais für Bremsbelagverschleißsignal | F 16 |
| Versorgung der Instrumentenbeleuchtung | F 16 |
| Schalter für Spiegel- und Scheibenenteisung | F 16 |
| Autoradio | F17 |
| Spannungswandler (Telekommunikationskreis) | F17 |
| Klimaanlagenkreis | F18 |
| Notschalter „TBV“ (RTMDR-Version) | F18 |
| Rechengerät „TBV“ | F18 |
| Rechengerät für Automatikgetriebe | F18 |
| Luftheizung | F18 |
| Kraftstofffilterheizung | F19 |
| Lichtbeleuchtung | F20 |
| Schiebedachmotor | F20 |
| Reserveversorgung (nach Hauptschalter) | F21 |
| Separate Heizung „D1LC“ | F22 |
| Separate Heizung „D1LCC“ | F22 |
| Separate Heizung „Thermo 90“ | F22 |
| Fahrerlicht | F23 |
| Beifahrerlicht | F23 |
| Untere Deckenpartie des Sitzes | F23 |
| Decke unter dem oberen Sitz | F23 |
| Fußraumbeleuchtung | F23 |
| Seitenfachbeleuchtung | F23 |
| Steuerung des Fenstermotors | F24 |
| Beifahrerfenstermotor | F24 |
| Überprüft den Tachographen-Timer | F25 |
| Akustisches Signal | F26 |
| Stoppsignal | F27 |
| Rechengerät „ABS / ASR“ | F28 |
| Drehbarer Spiegel, links | F29 |
| Drehbarer Spiegel, rechts | F29 |
| Zeitgesteuertes Relais für Scheibenenteisung | F29 |
| Versorgung zusätzlicher Elemente des Kontrolltachographen | F30 |
| Stellglieder für Scheinwerferregulierung | F30 |
| Beheizter Fahrersitz | F30 |
| Beheizter Beifahrersitz | F30 |
| Zigarettenanzünder | F30 |
| Spannungswandler (für 12-V-Steckdose) | F30 |
| Reserve | F31 |
| Wischermotor | F32 |
| Scheibenwaschpumpe | F32 |
| Scheinwerferwaschpumpe | F32 |
| Diagnosesteckdose | F33 |
| Rechengerät für Federung (6×2 / 6×4) | F33 |
| Schalter, Blinker | F34 |
| Versorgung des Autoradio-Empfängerspeichers | F34 |
| Bordcomputer | F34 |
| Separate Heizung „D1LC“ | F34 |
| Separate Heizung „D1LCC“ | F34 |
| Programmierbarer Schalter für Zusatzheizung | F34 |
| Reserveversorgung (nach Anlassermotorkontakt) | F35 |
| Siebenpolige Anhängersteckdose (ABS) | F36 |
| Linkes elektrisches Schloss | F37 |
| Rechtes elektrisches Schloss | F37 |
| Reserve | F38 |
| Reserve | F39 |
| Reserve | F40 |
| Reserve | F41 |
| Rechengerät für Automatikgetriebe | F42 |
| Reserveversorgung (für Nullkreis) | F42 |
| Ventilbeleuchtung | F43 |
| Arbeitsscheinwerfer (Traktor) | F43 |
| Kühlergrillbeleuchtung | F43 |
| Anhängerversorgung + 24 V | F43 |
| Kabinenkipppumpe | F44 |
| Allgemeiner elektrischer Schalter | F45 |
| Zentralverriegelung | F45 |
| Motorenheizungsschalter | F46 |
| Kraftstofffilterheizungsschalter | F46 |
| Rechengerät für Geschwindigkeitsbegrenzer | F46 |
| Punktmatrixanzeige | F46 |
| Luftheizung(en) | F46 |
| Rechengerät für Federung (4×2) | F47 |
| Fernbedienung der Federung | F47 |
| Drucksensor des hinteren Balgs (6×2) | F47 |
| Reserve | F48 |
| Rechengerät „ITC“ | F49 |
Relais
- Leistungsrelais nach Kontakt RP1
- Leistungsrelais nach Kontakt R2
- Getriebeöl-Schalter R4
- Positionslichtrelais R5
- Zusätzliches Komfortversorgungsrelais R6
- Lichtrelais R8
- Nebelscheinwerferrelais R9
- Nebelscheinwerferrelais R10
- Abblendlichtrelais R11
- Fernlichtrelais R12
- Relais für Langstreckenprojektoren R13
- Bremslichtrelais R14
- Elektroventilrelais „ABS / ASR“ (Vorne rechts / Hinten links) R15
- Elektroventilrelais „ABS / ASR“ (Vorne links / Hinten rechts) R16
- Not-ABS-Schutzrelais R17
- Relais zur Deaktivierung der elektrischen Bremse R18
- Reserve-Relais R19
- Relais für Spiegel- und Windschutzscheibenenteisung R20
- Relais für Scheinwerfer R23
- Bremsbelägrelais R26
- Reserve-Relais R40
- Kraftstoffheizungsrelais R41
- Reserve-Relais R42
- Reserve-Relais R44
- Kabinenkipprelais RP45
- Zusatzheizungsrelais R46
- Scheinwerferwaschanlagen-Zeitgeberrelais C753
- Akustisches Signal „EASY“ С757
Zusätzliche Elemente
Außerhalb des Geräts können sich folgende Relais- und Sicherungselemente befinden:
- Zusatzheizungsrelais
- Startverhinderungsrelais
- Nullgeschwindigkeitsrelais
- Neutralstellungsrelais
- Nullgeschwindigkeitsrelais (Automatikgetriebe)
- Notfallschutzrelais „ITC“
- Hydraulisches Bremsdeaktivierungsrelais
- Tagfahrlichtrelais
- Windschutzscheibenenteisungsrelais (Zeitverzögerung)
- Startrelais
- Motorheizungsrelais
- 25A Schalter für Blinker und Alarm
- 25A Unabhängige Heizung
- 25A Autoradio
- 25A Alarm
- 25A Zentralverriegelung
Batteriesicherungskasten
Auf dem Deckel des Batteriesicherungskastens kann sich auch ein Hochleistungssicherungsblock befinden.
| FM1 | 125A Kabinenversorgung |
| FM2 | 200A Elektrische Fensterheber für LKW |
| FM3 | 125A Motoransaugluftheizung |
| FM4 | 40A Reserve |
Über Renault Premium DXI450
Der Renault Premium DXI450 ist ein Lastkraftwagen, der für seine Zuverlässigkeit und Effizienz im Transportwesen beliebt ist. Dieses Modell ist mit einem leistungsstarken DXI450-Motor ausgestattet, der optimale Leistung für lange Strecken und schwere Lasten bietet. Das Fahrzeug ist so konzipiert, dass es dem Fahrer Komfort bietet und gleichzeitig den Kraftstoffverbrauch minimiert. Der Renault Premium DXI450 ist bekannt für seine robuste Konstruktion und fortschrittlichen Technologien, die die Sicherheit und Effizienz des Fahrens erhöhen. Er ist die ideale Wahl für diejenigen, die einen zuverlässigen und leistungsstarken Lastkraftwagen suchen.
Sicherungsplan Renault Premium DXI450
Diese Seite zeigt den Sicherungsplan für den Renault Premium DXI450, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Bereich unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Funktionalität der elektrischen Komponenten des Fahrzeugs gewährleistet.
