In diesem Artikel finden Sie Sicherungskastendiagramme für den Renault Espace IV (2003–2014), erfahren, wo sich die Sicherungskästen im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Renault Espace IV (2003-2014) – Sicherungsplan

Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Renault Espace IV sind die Sicherungen F23 (Konsolenzubehörsteckdosen) und F24 (Zigarettenanzündersteckdose) im Sicherungskasten des Armaturenbretts (2003-2006).

Position des Sicherungskastens

Fahrgastraum

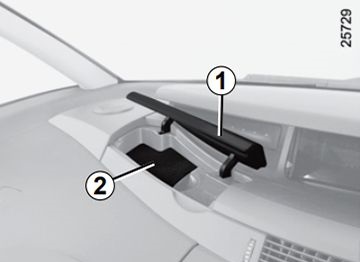

Öffnen Sie die Abdeckung 1 und heben Sie dann die Abdeckung 2 an. Überprüfen Sie das Sicherungsbelegungsetikett unter Abdeckung 2, um die Sicherungen zu identifizieren.Sicherungsplan für den Renault Espace IV (2003-2014) im Fahrgastraum.

Sicherung für Geräteabschaltung

Befindet sich unter der Abdeckung, zwischen den Vordersitzen.

Sicherungskasten Motorraum

Hauptsicherungen

Befindet sich an der Batterie.

Sicherungsplan

2003, 2004, 2005, 2006

Fahrgastraum

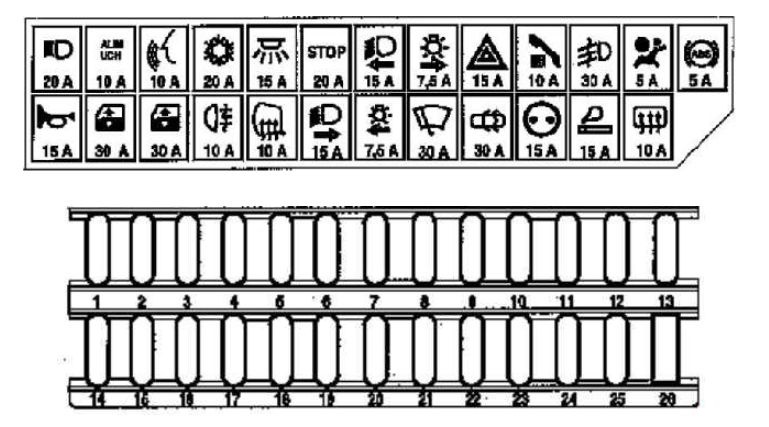

Detailansicht des Sicherungsplans für den Renault Espace IV an der Batterie.

Sicherungsbelegung im Fahrgastraum

Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
F1 – Nicht verwendet
F2 10 Stromversorgung des Kombimoduls im Fahrgastraum;

Kartenleser;

Startknopf;

Automatische Feststellbremse.
F3 10 Sprachsynthesizer;

Xenon-Lichtstrahleinstellung;

Armaturenbrett;

Sprühdüsen;

Drehregler zur Scheinwerfereinstellung.
F4 20 Rückfahrlichter;

Heizung und Klimaanlage;

Einparkhilfe;

+Warnsignal nach dem Einschalten;

Schalterbeleuchtung;

Regensensor;

Elektrochrome Rückspiegel;

Klimakompressor;

Wischermotorsignal.
F5 15 Zeitgesteuerte Innenbeleuchtung
F6 20 Bremslichter –

Wischerhebel;

Diagnosestecker;

Anzeige Kindersicherung;

Anzeige elektrische Verriegelung hinten;

Beleuchtung der Fensterheberschalter;

Tempomat;

Freisprecheinrichtung.
F7 15 Fernlicht links;

Xenon-Licht-Computer;

Motor zur Lichteinstellung.
F8 7.5 Seitenlicht rechts
F9 15 Lichter und Warnblinker
F10 10 Kommunikationssystem;

Radio;

Sitzpositionsspeicher;

Sitzrelais;

Stromversorgung des Heckscheibenrelais.
F11 30 Sprachsynthesizer;

Armaturenbrett;

Nebelscheinwerfer vorne;

Klimaanlage.
F12 5 Airbags und Gurtstraffer
Nr Ampere [A] Beschreibung
F13 5 ABS-Computer;

Elektronisches Stabilitätsprogramm.
F14 15 Akustischer Alarm (Zikade)
F15 30 Fenstersteuerung auf der Fahrerseite;

Elektrische Spiegel.
F 16 30 Elektrisches Beifahrerfenster
F17 10 Nebelschlussleuchten
F18 10 Beheizte Seitenspiegel
F19 15 Rechtes Abblendlicht
F20 7.5 Linkes Seitenlicht;

Beleuchtungsdimmer und Handschuhfach;

Kennzeichenbeleuchtung;

Zigarettenanzünderbeleuchtung;

Beleuchtung der Schalter außer Türen und Notlichter;

Beleuchtung der Parkbremskontrollleuchte.
F21 30 Fernscheinwerfer und Heckscheibenwischer
F22 30 Zentralverriegelung
F23 15 Konsolenzubehörsteckdosen
F24 15 Zigarettenanzünder
F25 10 Lenksäulenschloss;

Stromversorgung des Heckscheibenheizungsrelais.
Relais

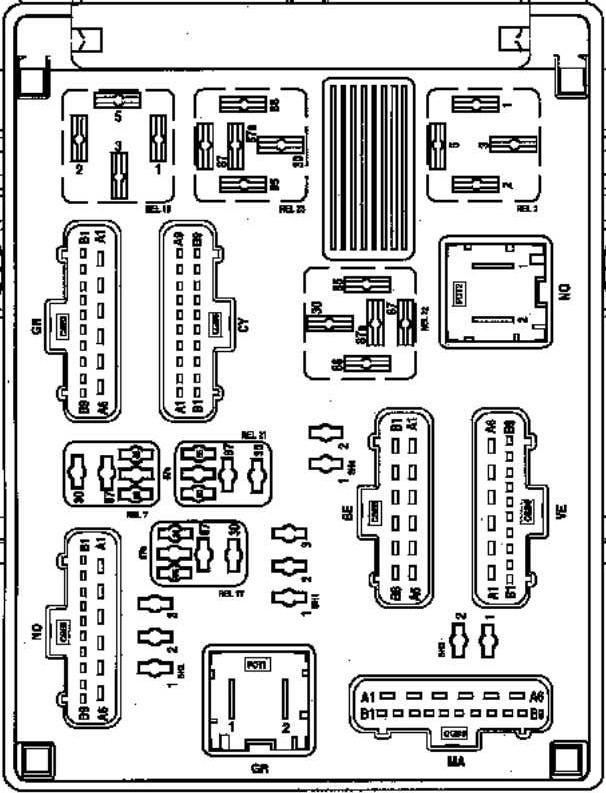

Sicherungsbelegung für das Heckscheibenheizungsrelais im Renault Espace IV.

Nr Relais
R2 Beheizte Heckscheibe
R7 Nebelscheinwerfer vorne
R9 Scheibenwischer
R10 Scheibenwischer
R11 Heckscheibe;

Rückfahrlicht.
R12 Türverriegelung
R13 Türverriegelung
R18 Zeitgesteuerte Innenbeleuchtung
R19 Relaisplatine
R21 Bremsbeginn
R22 UCH – + nach dem Einschalten
R23 Zubehör, Radio ausgestattet;

Elektrisches Heckfenster.
Abzweigung
SH1 Elektrisches Heckfenster
SH2 Elektrisches Frontfenster
SH3 Tagfahrlicht
SH4 Tagfahrlicht
Sicherung für Geräteabschaltung

Sicherung für Geräteabschaltung (20 A): Diagnosestecker – Radioempfänger – Computer zur Unterstützung des Sitzspeichers – Uhr-Außentemperatur-Gruppe – Computer zur Navigationsunterstützung – Zentrale Kommunikationseinheit – Alarmstecker – Reifendrucksensor

Motorraum

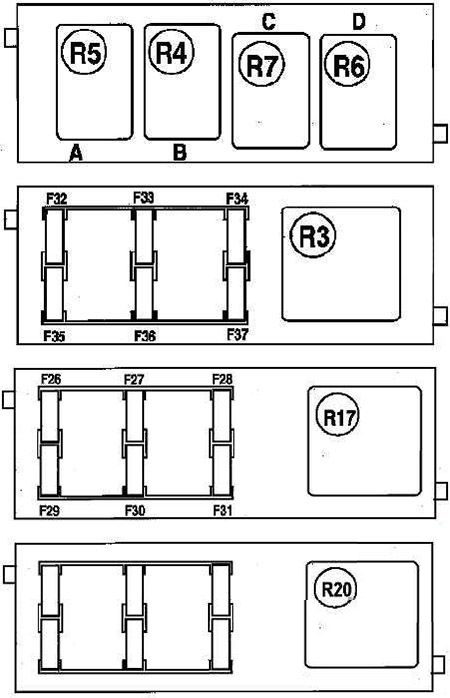

Sicherung für Geräteabschaltung (20 A) im Motorraum des Renault Espace IV.

Belegung der Sicherungen und Relais im Motorraum

Leggere  Renault Megane III (2008-2016) – Batterie
Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
F26 30 Anhängersteckdose
F27 30 Schiebedach
F28 30 Elektrisches hinteres linkes Fenster
F29 30 Elektrisches hinteres rechtes Fenster
F30 5 Lenkwinkelsensor
F31 30 Abgedunkeltes Schiebedach
F32 – Nicht verwendet
F33 – Nicht verwendet
F34 15 Elektrische Sitzverstellung des Fahrers
F35 20 Beheizte Sitze für Fahrer und Beifahrer
Nr Ampere [A] Beschreibung
F36 20 Elektrischer Fahrersitz
F37 20 Elektrischer Beifahrersitz
Relais
R3 Sitzstromversorgung
R4 Positionslichter für Tagfahrlicht
R5 Abblendlicht für Tagfahrlicht
R6 Scheinwerferwaschpumpe
R7 Bremslichter aus
R17 Klimaanlage
R20 Elektrisches Fenster

2010, 2011, 2012

Sicherungsbelegung im Armaturenbrett
Symbol Beschreibung
Symbol Beschreibung
Übersicht der Sicherungs- und Relaisbelegung im Motorraum des Espace IV. Elektrische Steuereinheit;

Motorwegfahrsperre.
Sicherungsbelegung für die Motorwegfahrsperre im Armaturenbrett des Espace IV. Nicht verwendet
Detailansicht der Sicherung für die Motorwegfahrsperre im Renault Espace IV. Armaturenbrett;

Fernbedienung der Scheinwerfer.
Sicherungsbelegung für die Fernbedienung der Scheinwerfer im Espace IV. Klimaanlage;

Näherungssensor zum Parken;

Rückfahrlicht.
Sicherungsbelegung für das Rückfahrlicht im Armaturenbrett des Espace IV. Innenbeleuchtung
Detailansicht der Sicherung für das Rückfahrlicht im Renault Espace IV. Bremslichter;

Tempomat.
Sicherungsbelegung für den Tempomat im Armaturenbrett des Espace IV. Linkes Abblendlicht
Detailansicht der Sicherung für den Tempomat im Renault Espace IV. Linker Blinker;

Beleuchtung der internen Steuerung.
Sicherungsbelegung für die Beleuchtung der internen Steuerung im Espace IV. Rechter Blinker
Detailansicht der Sicherung für die interne Steuerungsbeleuchtung im Espace IV. Warnblinker;

Anzeigen.
Sicherungsbelegung für die Anzeigen im Armaturenbrett des Espace IV. ABS
Symbol Beschreibung
Detailansicht der Sicherung für die Anzeigen im Renault Espace IV. Hupe
Weitere Sicherung für die Anzeigen im Armaturenbrett des Renault Espace IV. Airbag;

Gurtstraffer.
  Sicherungsbelegung für die Gurtstraffer im Armaturenbrett des Espace IV. Elektrische Fensterheber;

Elektrische Außenspiegel.
Sicherungsbelegung für die elektrischen Außenspiegel im Espace IV. Nebelscheinwerfer vorne;

Instrumententafel.
Sicherungsbelegung für die Instrumententafel im Armaturenbrett des Espace IV. Kommunikationssystem;

Radio;

Elektrische Sitze.
Sicherungsbelegung für die elektrischen Sitze im Armaturenbrett des Espace IV. Heckscheibenwischer;

Fernlicht.
Sicherungsbelegung für das Fernlicht im Armaturenbrett des Espace IV. Zubehörsteckdose
Detailansicht der Sicherung für das Fernlicht im Renault Espace IV. Nebelschlussleuchten
Dritte Sicherung für das Fernlicht im Armaturenbrett des Renault Espace IV. Beheizbare Außenspiegel
Vierte Sicherung für das Fernlicht im Armaturenbrett des Renault Espace IV. Türverriegelung und -entriegelung
Fünfte Sicherung für das Fernlicht im Armaturenbrett des Renault Espace IV. Zigarettenanzünder
Sechste Sicherung für das Fernlicht im Armaturenbrett des Renault Espace IV. Lenksäulenverriegelung;

Heckscheibenentfrostung.
Sicherungsbelegung für die Heckscheibenentfrostung im Armaturenbrett des Espace IV. Rechtes Fernlicht

Über Renault Espace IV (2003-2014)

Der Renault Espace IV, produziert von 2003 bis 2014, ist ein beliebter Familien-Minivan, der einen geräumigen Innenraum und komfortable Fahreigenschaften bietet. Dieses Modell ist bekannt für seine Modularität, die eine einfache Anpassung des Innenraums an die Bedürfnisse der Passagiere ermöglicht. Der Espace IV war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was eine breite Auswahl für die Kunden bot. Zu den häufigsten Motoren gehörten 2,0-Liter- und 3,5-Liter-Benzinmotoren sowie 1,9-Liter- und 2,2-Liter-Dieselversionen. Dank seiner Zuverlässigkeit und seines Komforts wurde der Renault Espace IV zu einer beliebten Wahl für Familien und lange Reisen.

Leggere  Renault Kadjar (2015-2022) – Sicherungskasten

Sicherungskastenplan Renault Espace IV

Diese Seite zeigt den Sicherungskastenplan für den Renault Espace IV, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Motorraum und im Innenraum des Fahrzeugs, oft in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
