Renault Twingo I (1993-2007) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Twingo I (1993–2007), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Renault Twingo I
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Fahrgastraum
Um hineinzukommen, ziehen Sie den Fahrgastraum zu sich heran.

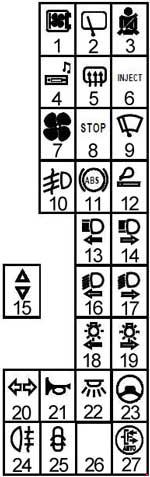

Typ 1
Beschreibung
- 20A Motoranschlussblock
- 15A Heckscheibenwischer, Rückfahrlichter, Scheibenwaschpumpe
- 10A Gurtstraffer, Airbag, Wegfahrsperre
- Radio 10A
- 20A Beheizbare Heckscheibe
- Einspritzsystem 20A
- 20A Heiz-/Klimaanlagenlüfter
- 15A Bremslichter
- 15A Scheibenwischer
- 10A Nebelschlussleuchten
- 10A Antiblockiersystem – ABS
- 25A Zigarettenanzünder, Schiebedach
- 15A Abblendlicht
- 15A Scheinwerfer rechts Abblendlicht
- 30A Elektrische Fensterheber
- 15A Scheinwerfer links Fernlicht
- 15A Scheinwerfer rechts Fernlicht
- 10A Lichter links
- Glühbirnen 10A rechts
- Anzeigen 25A, Nebelschlussleuchte, UCH
- 10A Hupe, Wegfahrsperre
- 10A Innenbeleuchtung, Diagnosebuchse
- 10A Elektrische Servolenkung
- Nicht verwendet
- 15A Elektrische Türverriegelung, elektrische Außenspiegel
- –
- Sequentieller Reduzierer 2A

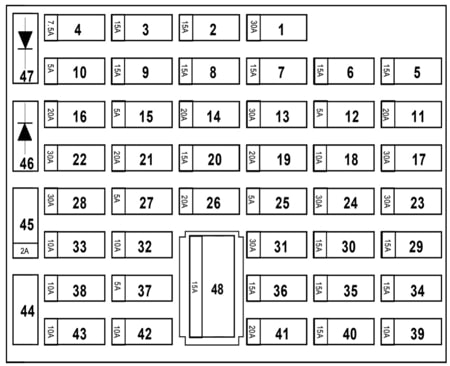

Typ 2
Beschreibung
| 1 | Scheibenwischer / Drehzahlmesser |
| 2 | Scheibenwischer / Drehzahlmesser |
| 3 | Servolenkung |
| 4 | Sequentielles Getriebe |
| 5 | Bremslicht / Geschwindigkeitsbegrenzer |
| 6 | Rückfahrlicht / Spiegelkontrolle / Hupenalarm / Parkdistanzkontrolle; |
| 7 | Airbag |
| 8 | Elektrische Ausstattung im Innenraum / Armaturenbrett |
| 9 | Einspritzsystem |
| 10 | ABS / ASR / ESP |
| 11 | Anzeigen / Diagnoseanschluss |
| 12 | Stromversorgung / Armaturenbrett |
| 13 | Abblendlicht / Nebelschlussleuchte |
| 14 | Elektrische Türverriegelung |
| 15 | Positionslichter / Nebelscheinwerfer |
| 16 | Sequentielles Getriebe |
| 17 | Beheizbare Heckscheibe / Beheizbare Spiegel |
| 18 | Innenbeleuchtung / Zusatzbeleuchtung / Heizung und Klimaanlage / Drehzahlmesser |
| 19 | Positionslichter |
| 20 | Vordere und hintere Nebelscheinwerfer |
| 21 | Fernlicht / Hupe |
| 22 | Fernlicht |
| 23 | Elektrische Fensterheber |
| 24 | Innenbelüftung |
| 25 | Nebelscheinwerfer / Vordere und hintere Nebelscheinwerfer |
| 26 | Öffnbares Dach |
| 27 | Sequentielles Getriebe |
| 28 | Innenbelüftung |
| 29 | Radio / Elektrische Ausstattung im Innenraum / Klimaanlage / Armaturenbrett / Sitzheizung |
| 30 | Zigarettenanzünder |
| 31 | Elektrische Fensterheber |
| 32 | Fernlichtscheinwerfer, rechts |
| 33 | Linker Fernlichtscheinwerfer und Armaturenbrettkontrollleuchte |
| 34 | Rechter Abblendlichtscheinwerfer |
| 35 | Linker Abblendlichtscheinwerfer und Armaturenbrettkontrollleuchte |
| 36 | Heckscheibenwischer |
| 37 | Beheizbare Rückspiegel |
| 38 | Signal |
| 39 | Nebelschlussleuchten |
| 40 | Reservierter Platz für Zusatzausstattung |
| 41 | Sitzheizung |
| 42 | Licht rechts / Innenbeleuchtung des Instruments |
| 43 | Licht links |
| 44 | Reservierter Platz für Zusatzausstattung |
| 45 | Fahrertürschalter |
| 48 | Radio / Akustischer Alarm / Display |
Die Relais-Elemente sind unter der Verkleidung hinter diesem Gerät installiert. Zum Beispiel befindet sich das Blinker-Relais im Bereich der Pedale.
Sicherungskasten im Fahrgastraum
Dieser Kasten befindet sich unter dem Armaturenbrett neben den Pedalen.
| Nummer | Beschreibung |
| A | Sequentielles Getriebe |
| B | — |
| C | Starten des sequentiellen Getriebes |
| D | — |
| E | — |

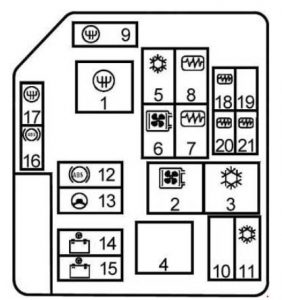

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| RELAIS | ||
| 1 | 50 | Eventuelle Übertragung |
| 2 | 50 | Lüftergruppe (mit Klimaanlage) |
| 3 | 25 | Lüfter mit niedriger Geschwindigkeit (mit Klimaanlage) |
| 4 | — | — |
| 5 | 25 | Klimakompressor |
| 6 | 25 | Lüftermontage (ohne Klimaanlage) |
| 7 | 25 | Einspritzblockierung |
| 8 | 25 | Kraftstoffpumpe |
| SICHERUNGEN | ||
| 9 | 30 | Eventuelle Übertragung |
| 10 | — | — |
| 11 | 40 | Klimaanlage |
| 12 | 30 | Sicherheitssystem |
| 13 | 30 | Elektrische Servolenkung |
| 14 | 60 | Fahrgastraum |
| 15 | 60 | Fahrgastraum |
| 16 | 20 | Sequentielles Getriebe |
| 17 | 30 | Sicherheitssystem |
| 18 | 10 | Einspritzdüsen |
| 19 | — | — |
| 20 | 25 | Einspritzdüsen |
| 21 | 15 | Einspritzdüsen |
Über Renault Twingo I (1993-2007)
Der Renault Twingo I, hergestellt von 1993 bis 2007, ist ein kompakter Stadtwagen, der aufgrund seines originellen Designs und seiner Praktikabilität Popularität erlangte. Dieses Modell wurde mit dem Schwerpunkt auf maximale Raumnutzung im Innenraum entworfen, was es ideal für das städtische Umfeld macht. Der Twingo I war mit verschiedenen Benzinmotoren erhältlich, wobei die Motoren mit 1,2 und 1,3 Litern Hubraum am häufigsten vorkamen. Dank seiner Zuverlässigkeit und einfachen Wartung wurde der Twingo I zu einer beliebten Wahl unter Fahrern, die ein wirtschaftliches und praktisches Fahrzeug suchen.
Sicherungskastenplan Renault Twingo I
Diese Seite zeigt den Sicherungskastenplan für den Renault Twingo I, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
