Renault Trafic II (2001-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Trafic II (2001–2014), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaiskasten-Diagramm – Renault Trafic II
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014.

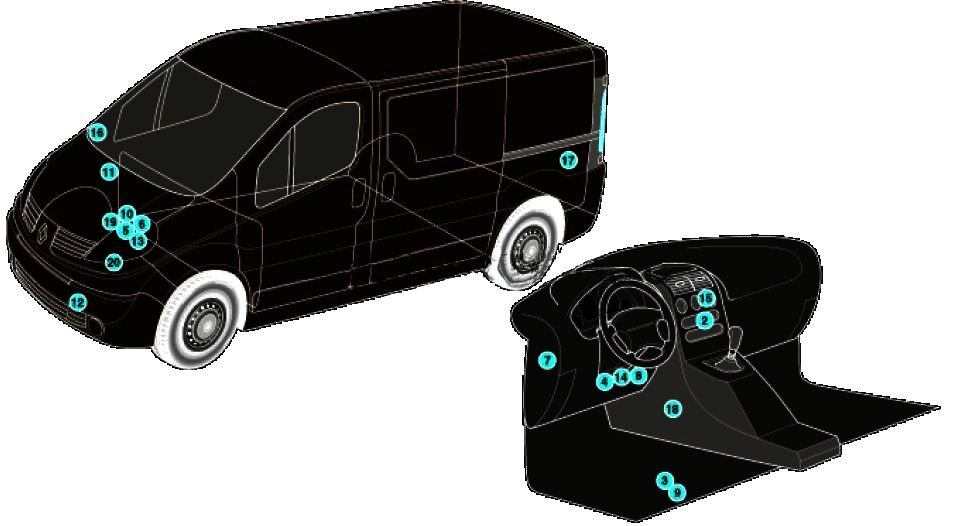

Standorte
Beschreibung
| 1 | ABS-Elektroniksteuergerät – unter dem Boden |
| 2 | Klima-/Heizungsregler |
| 3 | Batterie |
| 4 | Diagnosestecker (DLC) |
| 5 | Motorsteuergerät (ECM) |
| 6 | Sicherungskasten / Relais, Motorraum |
| 7 | Sicherungskasten / Relais, Armaturenbrett 1 |
| 8 | Sicherungskasten / Relais, Armaturenbrett 2 |
| 9 | Sicherungskasten / Relais unter dem Boden |
| 10 | Glühkerzenrelais |
| 11 | Heizgebläsemotorwiderstand – im Heizblock |
| 12 | Hupe |
| 13 | Trägheitsschalter zur Kraftstoffunterbrechung |
| 14 | Multifunktionssteuergerät – Funktionen: Diebstahlsicherung, Zentralverriegelung, Alarm, Heckscheibenheizung, Wegfahrsperre, Blinker, Innenbeleuchtung, Scheibenwischer/Waschanlage vorne |
| 15 | Navigationssystem-Steuergerät |
| 16 | Außentemperatursensor – im rechten Außenspiegel |
| 17 | Parksystem-Steuergerät |
| 18 | SRS-Elektroniksteuergerät |
| 19 | Getriebe-Elektroniksteuergerät (TCM) – ASM-Getriebe |
| 20 | Fahrzeuggeschwindigkeitssensor – am Getriebe (einige Modelle) |
Fahrgastraum
Der Hauptsicherungskasten befindet sich auf der Rückseite des Armaturenbretts.
Auf der Rückseite der Abdeckung befindet sich ein aktuelles Diagramm mit der Anordnung der Elemente.
Beschreibung
| 1 | 15A Audiosystem, Lichtrelais, Alarm, Display, Navigationssteuergerät, Tachograph |
| 2 | 10A Innenbeleuchtung |
| 3 | 15A Nebelscheinwerferrelais |
| 4 | 15A Signal, Schalter: Außenbeleuchtung, Blinker, Nebelscheinwerfer |
| 5 | 25A Signal, Schalter: Außenbeleuchtung, Blinker, Nebelscheinwerfer |
| 6 | 30A Scheibenwischer und Waschanlage vorne |
| 7 | 10A Steuergerät, Schaltgetriebe, Steuergerät, Anlasser- und Kraftstoffpumpenrelais |
| 8 | 25A Innenheizung |
| 9 | 10A Zentralverriegelung, Diagnosestecker, Armaturenbrett, Lenkwinkelsensor |
| 10 | 30A Zentralverriegelung |
| 11 | 15A Blinker |
| 12 | 30A Relais für beheizbare Heckscheibe und Außenspiegel |
| 13 | 25A Signal, Schalter: Außenbeleuchtung, Blinker und Nebelscheinwerfer |
| 14 | 25A Relais für elektrische Wasserpumpe des Zusatzheizsystems, Zusatzluftverteilerblock |
| 15 | 15A Rückfahrlichter – Schalter, Kraftstoffheizungsrelais, Rückfahrlicht, Scheibenwischer vorne |
| 16 | 10A Zentralverriegelung, beheizbare Heckscheibe, Handschuhfachbeleuchtung, Armaturenbrett, Klimaanlage, Scheinwerferwinkeleinstellung |
| 17 | 10A Fahrzeuggeschwindigkeitssensor, Lenkwinkelsensor, ABS-Steuergerät, ESP-Steuergerät |
| 18 | 15A Heizungsbedienfeld, Scheibenwischer und Düsen, Audiosystem, Relaisabmessungen, Abblendlicht, Heckscheibenwischer, Display |
| 19 | 10A Bremslichtschalter, Diagnosestecker, Airbag- und Parkassistentensteuerung, Regen- und Lichtsensor, ESP-Schalter |
| 20 | 15A Innenheizung, Zusatzheizungsrelais, Beheizte Sitze für Fahrer und Beifahrer – Schalter |
| 21 | 30A Elektrische Fensterheber |
| 22 | 30A Heckscheibenwischer: Motor und Relais |
| 23 | 10A Fernlicht |
| 24 | 25A Klimaanlagenbedienfeld für Passagiere, Zusatzheizsystem – Wasserpumpenrelais |
| 25 | 5A Relais zum Entladen des Stromkreises „+“ Batterie mit Zeitverzögerung für Innenbeleuchtung |
| 26 | 10A Beheizte Außenspiegel |
| 27 | 15A Zigarettenanzünder – 1. Sitzreihe, Zusatzausstattung – 1. Sitzreihe |
| 28 | 25A Heizungs- und Klimaanlagengebläse, Klimaanlage – Bedienfeld |
| 29 | 10A Display, Tagfahrlicht – Hauptrelais, Audiosystem, Navigations-ECU |
| 30 | 15A Zusätzliche 12-V-Steckdose – 1. Sitzreihe |
| 31 | 15A Zusätzliche 12-V-Steckdose – 2. Sitzreihe |
| 32 | 15A Hupe |
| 33 | 10A Nebelscheinwerfer |
| 34 | 10A Positionslicht – rechts |
| 35 | 10A Seitenlichter – linke Seite, Armaturenbrettbeleuchtung |
| 36 | 10A Abblendlicht – rechter Scheinwerfer |
| 37 | 10A Abblendlicht – linker Scheinwerfer |
| 38 | 10A Fernlicht – rechter Scheinwerfer |
| 39 | 10A Linker Fernlichtscheinwerfer |
Es ist möglich, dass sich zusätzliche Sicherungskästen mit Relais im Armaturenbrett befinden.
- Relais für beheizbare Heckscheibe
- Relais für Heckscheibenwischer/Waschanlage
- Relais für Heckscheibenwischer
- Relais für Hauptzündkreise
- Relais für Frontscheibenheizung
- Relais für Nebelscheinwerfer
Motorraum – Renault Trafic Sicherungen
Typ 1
Im Motorraum befindet sich der Sicherungskasten links unter der Schutzabdeckung.
Beschreibung
| Stromkreisschutz (777) | |
| 1A | Reserve |
| 1B | 70A Sicherungskasten im Fahrgastraum, Heizung |
| 1C | 60A Tauchheizung 1 und 4 Relais |
| 1D | 60A Tauchheizung 2 und 3 Relais |
| 1E | Reserve |
| 1F | 60A Kühlgebläse – Relais |
| Motorschutzschalter (1834) | |
| 1 | 25A ECU |
| 2 | 15A Motorstromkreis |
| 3 | 10A Elektromagnetische Kupplung des Klimakompressors |
| 4 | 20A Kraftstoffheizungsrelais |
| Stromkreisschutz (1841) | |
| 2A | 60A Sicherungskasten im Fahrgastraum, Empfänger-Relais 1 |
| 2B | Reserve |
| 2C | 60A Relais 1 und 2 „+“ nach Zündstromversorgung, Heizungsrelais im Fahrgastraum |
| 2D | 60A Sicherungskasten im Fahrgastraum, Diebstahlwarnanlage |
| 2E | Reserve |
| 2F | 40A Elektrisches Gebläse für Heizung und Klimaanlage |

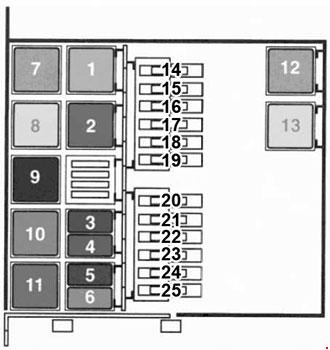

Typ 2
Beschreibung
| 1 | Zusatzheizung: 2 oder 3 zusätzliche Heizungen |
| Diesel: Relais für Zusatzheizung | |
| 2 | Diesel: Relais für Einspritzsteuergerät |
| Benzin: Einspritzunterbrechung | |
| 3 | Relais für Dieselpumpe |
| 4 | Relais für Kraftstoffpumpe/Dieselheizung |
| 5 | Diesel-Zusatzheizung: Relais für Lüftergruppe, zweite Geschwindigkeitsstufe |
| 6 | Kupplungsrelais: AC-Kompressor |
| 7 | 1 Relais für Zusatzheizung (Thermopiston) |
| 8 | 2 oder 3 zusätzliche Heizungen (Thermopistons) |
| Benzin: Relais für Zusatzheizung | |
| 9 | Diesel: Lüftergruppe |
| Diesel: Relais für zweite Geschwindigkeitsstufe mit AC | |
| Benzin: Erste Geschwindigkeitsstufe mit AC | |
| 10 | Benzin: Lüftergruppe |
| Diesel: Relais für erste Geschwindigkeitsstufe des Lüfters mit AC |
| Benzin: Zweite Geschwindigkeitsstufe mit Klimaanlage | |
| 11 | Nicht verwendet |
| 12 | Relais für beheizbare Windschutzscheibe. |
| 13 | Relais für beheizbare Windschutzscheibe. |
| 14 | Nicht verwendet |
| 15 | Nicht verwendet |
| 16 | 40A Klimaanlage |
| 17 | 50A Windschutzscheibenheizung |
| 18 | 50A Windschutzscheibenheizung |
| 19 | 60A WPB |
| 20 | 60A ABS |
| 21 | 60A WPB |
| 22 | 60A WPB |
| 23 | Kühlerlüfter 50/60/70A |
| 24 | 50/60A Warnung vor automatischer Sicherung |
| 25 | 70A Zusatzheizung |
