Renault Laguna 1 (1994-2001) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Laguna I (1994–2001), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Laguna 1 – Sicherungsplan
Baujahr:1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Laguna 1 ist die Sicherung 30 im Sicherungskasten in der Kabine.

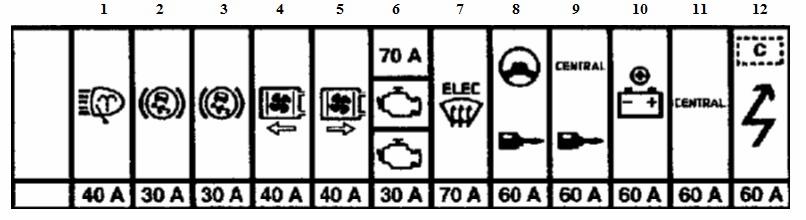

Motorraum
Die Sicherungen befinden sich neben der Batterie, auf der linken Seite
Beschreibung
- 40A – Scheinwerferwischermotor
- 30A – ABS
- 30А – ABS
- 40A – Elektrischer Kühlerventilator linker Motor
- 40A – Elektrischer Kühlerventilator rechter Motor
- 30A – Einspritzsystem oder Dieselmotorheizung (70 A)
- 70A – Relais zum Einschalten der elektrischen Frontscheibenheizung
- 60A – „+“ vor dem Einschalten mit Diebstahlsicherung
- 60A – Relais nach dem Einschalten
- 60A – Batterie „+“ innen
- 60A – Mittelkonsole
- 60A – Abschaltung der Stromverbraucher
Die Relais-Elemente sind separat angeordnet.
Kabine
Diese Kästen befinden sich im unteren linken Bereich des Armaturenbretts. Die Rückseite der Abdeckung ist mit der aktuellen Schaltkreisbeschreibung und Ersatzsicherungen gekennzeichnet.
| Nummer | Beschreibung |
| 1 | 25A Zentralverriegelung |
| 2 | 15A Blinker-Set;
Airbag; Gurtstraffer; Decoder; Diebstahlwarnanlage; Fahrersitzspeicher. |
| 3 | 25A Scheibenwischer- und Waschanlagenmotoren |
| 4 | 15A Blinker;
Alarm. |
| 5 | 25A Elektromagnetische Bremsung des Scheibenwischermotors |
| 6 | 10A Uhr;
Speichergeräte elektronischer Einheiten und Radioempfänger; Elektrische Betätigung der Rückspiegel; Alarmsirene. |
| 7 | 10A Rückfahrlichter (für Modelle mit Automatikgetriebe) |
| 8 | 15A Linkes Abblendlicht |
| 9 | 15A Rechtes Abblendlicht |
| 10 | 25A Hupen-Sound |
| 11 | 20A Elektrischer Motorkühlerventilator |
| 12 | 10A Rechtes Seitenlicht;
Hupen-Sound bei eingeschalteten Lichtern; Beleuchtung des Armaturenbretts; Dimmer der Armaturenbrettbeleuchtung; Relais für Tag-Nacht-Umschaltung; Steuergerät für den Lampenzustand. |
| 13 | 20A Heckwischermotor;
Heckscheibenheizung; Elektrische Frontscheibenheizung; Rückfahrlichter; Hupen-Sound – Licht aus; Heizungssteuerung. |
| 14 | 20A Sitzheizung |
| 15 | 15A Bremslichter;
Tempomat; Relais-Schalter für Blinker und Alarm; Steuergerät für den Lampenzustand. |
| 16 | 15A Linkes Abblendlicht;
Fernbedienung des Scheinwerferwinkels. |
| 17 | 15A Rechtes Abblendlicht |
| 18 | 5A Automatikgetriebe |
| 19 | 5A ABS |
| 20 | 5A Servolenkung adaptiv |
| 21 | 30A „+“ nach dem Einschalten |
| 22 | 10A Rücklicht links;
Beleuchtung; Kontrollleuchte für den Lampenzustand. |
| 23 | 5A Mobiltelefon |
| 24 | 30A Schiebedachmotor |
| 25 | 10A Beheizte Außenspiegel |
| 26 | Einspritzsystem 2A |
| 27 | 15A Innen- und Kofferraumbeleuchtung;
Kindersicherungsschalter; Diebstahlwarnanlage. |
| 28 | 25A Nebelscheinwerfer |
| 29 | 25A Fahrersitzspeicher |
| 30 | 20A Radiosteuerung;
Heizung; Zigarettenanzünder-Sicherung. |
| 31 | 10A Nebelschlussleuchte |
| 32 | 10A Beleuchtung von Uhr und Display;
Diebstahlwarnanlage; Speicher der Fahrersitzposition. |
| 33 | 15A Stoßdämpfer mit variabler Steifigkeit |
| 34 | 40A Beifahrersitz mit Stromversorgung |
| 35 | 40A Elektrisches Fenster Beifahrertür |
| 36 | 40A Elektrisches Fenster Fahrertür |
| 37 | 50A Klimaanlage |
| 38 | 40A Beheizte Heckscheibe |
Über Renault Laguna 1 (1994-2001)
Der Renault Laguna 1, produziert von 1994 bis 2001, ist die erste Generation dieses beliebten Mittelklassemodells des französischen Herstellers Renault. Dieses Auto zeichnet sich durch ein elegantes Design und einen komfortablen Innenraum aus, der ausreichend Platz für Passagiere und Gepäck bietet. Der Renault Laguna 1 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und Wirtschaftlichkeit boten. Das Modell war beliebt für seine Zuverlässigkeit und Fahreigenschaften, was es zu einer idealen Wahl für Familien- und Geschäftszwecke machte.
Sicherungsplan Renault Laguna 1
Diese Seite zeigt den Sicherungsplan für den Renault Laguna 1, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
