Fiat Ducato Facelift (2014-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Ducato Restyling (2014-2016), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Ducato Restyling (2014-2016) – Sicherungskasten-Schema
Baujahr: 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Ducato Restyling (2014-2016) ist die Sicherung F15 im Sicherungskasten.

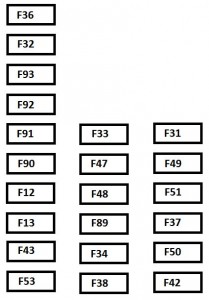

Sicherungskasten im Armaturenbrett
| Beschreibung | Nummer | Ampere [A] |
| Nebelscheinwerfer rechts | F12 | 7,5 |
| Nebelscheinwerfer links | F13 | 7,5 |
| Relais Motorsteuergerät; Relais Steuergerät
im Armaturenbrett (+ Schlüssel). |
F31 | 5 |
| Beleuchtung Leseleuchten im Fahrgastraum (+ Batterie) | F32 | 7,5 |
| Batterieüberwachungssensor für Start & Stop Version (+ Batterie) | F33 | 7,5 |
| Innenbeleuchtung Minibus (Notfall) | F34 | 7,5 |
| Rückfahrlicht; Steuergerät Servotronic;
Wassersensor im Dieselfilter (+ Schlüssel). |
F35 | 7,5 |
| Radio; Klimaanlage;
Alarm; Tachograph; Batterietrennungskontrolle; Webasto-Timer (+ Batterie). |
F36 | 10 |
| Bremslichtkontrolle (Haupt); Dritte Bremsleuchte;
Armaturenbrett (+ Schlüssel). |
F37 | 7,5 |
| Zentralverriegelung Türen (+ Batterie) | F38 | 20 |
| Scheibenwischer vorne (Taste +) | F43 | 20 |
| Elektrisches Fenster Fahrerseite | F47 | 20 |
| Elektrisches Fenster Beifahrerseite | F48 | 20 |
| Kontrolle Parksensor; Radio;
Lenkradkontrolle; Zentrales Bedienfeld; Linkes Bedienfeld; Hilfsbedienfeld; Batterietrennungskontrolle (+ Schlüssel). |
F49 | 5 |
| Klimaanlage; Servolenkungskontrolle;
Rückfahrlicht; Wassersensor im Dieselfilter; Strommesser; Tachograph (+ Schlüssel). |
F51 | 5 |
| Armaturenbrett (+ Batterie) | F53 | 7,5 |
| Unbenutzt | F89 | – |
| Linker Fernscheinwerfer | F90 | 7,5 |
| Rechter Fernscheinwerfer | F91 | 7,5 |
| Linker Nebelscheinwerfer | F92 | 7,5 |
| Rechter Nebelscheinwerfer | F93 | 7,5 |
Sicherungskasten im Motorraum
| Beschreibung | Nummer | Ampere [A] |
| Zündschlüssel (+ Batterie) | F03 | 30 |
| Beheizter Filter | F04 | 40 |
| Verdampfer für Motorlüftung, Fahrgastraum mit Webasto;
Robotisierte Getriebepumpe (+ Batterie). |
F05 | 20/50 |
| Lüfter Hochgeschwindigkeits-Motorkühlung (+ Batterie) | F06 | 40/60 |
| Lüfter Niedriggeschwindigkeits-Motorkühlung (+ Batterie) | F07 | 40/50/60 |
| Lüfter Fahrgastraum (+ Schlüssel) | F08 | 40 |
| Stromversorgung hinten (+ Batterie) | F09 | 15 |
| Hupe | F10 | 15 |
| Steckdose (+ Batterie) | F14 | 15 |
| Zigarettenanzünder (+ Batterie) | F15 | 15 |
| Antriebsstrang-Steuermodul; Automatikgetriebe (+ Batterie). | F18 | 7,5 |
| Klimakompressor | F19 | 7,5 |
| Scheibenwischer | F20 | 30 |
| Hilfsbedienfeld für Bewegung und klappbare Spiegel (+ Schlüssel) | F24 | 7,5 |
| Fotocromatischer Spiegel | F30 | 15 |
Optionaler Sicherungskasten in der rechten Säule
| Beschreibung | Nummer | Ampere [A] |
| Nicht belegt | F54 | – |
| Sitzheizung | F55 | 15 |
| Steckdose für Fondpassagiere | F56 | 15 |
| Zusatzheizung unter dem Sitz. | F57 | 10 |
| Beheizte Heckscheibe links | F58 | 10 |
| Beheizte Heckscheibe rechts | F59 | 7,5 |
| Nicht belegt | F60 | – |
| Nicht belegt | F61 | – |
| Nicht belegt | F62 | – |
| Steuerung der Zusatzheizung für Passagiere. | F63 | 10 |
| Nicht belegt | F64 | – |
| Lüfter der Zusatzheizung für Passagiere. | F65 | 30 |
Über Fiat Ducato Restyling (2014-2016)
Der Fiat Ducato Restyling der Jahre 2014 bis 2016 ist ein beliebtes Modell unter den Transportern, das ein modernes Design und verbesserte technische Eigenschaften bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Geräumigkeit, was es ideal für den gewerblichen Einsatz und für Familienausflüge macht. Der Fiat Ducato ist mit verschiedenen Motorisierungsoptionen erhältlich, einschließlich Dieselmotoren, die ausreichend Leistung und einen effizienten Kraftstoffverbrauch bieten. Dank seiner robusten Konstruktion und fortschrittlichen Technologien ist dieses Modell in der Lage, auch anspruchsvollere Gelände und Bedingungen zu bewältigen.
Sicherungskasten-Schema Fiat Ducato Restyling
Diese Seite zeigt das Sicherungskasten-Schema für den Fiat Ducato Restyling, das für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter der Motorhaube und in der Fahrerkabine, was einen einfachen Zugang zu den Sicherungen ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, ihm die gebührende Aufmerksamkeit zu schenken.
