Fiat Ducato BASE CAMPER (2014-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Ducato BASE CAMPER (2014-2016), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Ducato BASE CAMPER (2014-2016) – Sicherungsbelegungsplan
Baujahr: 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Ducato BASE CAMPER (2014-2016) ist die Sicherung F15 in der Sicherungsbelegung im Motorraum.

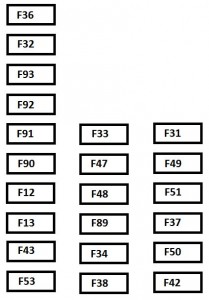

Sicherungsbelegung im Armaturenbrett
| Beschreibung | Nummer | Amp [A] |
| Abblendlicht Scheinwerfer rechts | F12 | 7,5 |
| Abblendlicht Scheinwerfer links | F13 | 7,5 |
| Relais Motorraum-Steuergerät; Relais Armaturenbrett-Steuergerät
(+ Schlüssel). |
F31 | 5 |
| Beleuchtung Leseleuchten im Fahrgastraum (+ Batterie) | F32 | 7,5 |
| Batterieüberwachungssensor für Start&Stop-Version (+ Batterie) | F33 | 7,5 |
| Innenbeleuchtung Minibus (Notfall). | F34 | 7,5 |
| Radio; Klimaanlage;
Alarm; Tachograph; Batterietrennungskontrolle; Webasto-Timer (+ Batterie). |
F36 | 10 |
| Bremslichtkontrolle (Haupt); Drittes Bremslicht;
Armaturenbrett (+ Schlüssel). |
F37 | 7,5 |
| Zentralverriegelung Türen (+ Batterie) | F38 | 20 |
| Scheibenwischer (Taste +) | F43 | 20 |
| Elektrisches Fenster Fahrerseite | F47 | 20 |
| Elektrisches Fenster Beifahrerseite | F48 | 20 |
| Parkplatzsensoren Kontrolle; Radio;
Lenkradkontrolle; Zentrales Bedienfeld; Linkes Bedienfeld; Hilfsbedienfeld; Batterietrennungskontrolle (+ Schlüssel). |
F49 | 5 |
| Klimaanlage; Servolenkungskontrolle;
Rückfahrlichter; Wassersensor im Dieselfilter; Strommesser; Tachograph (+ Schlüssel). |
F51 | 5 |
| Armaturenbrett (+ Batterie) | F53 | 7,5 |
| Nicht verwendet | F89 | – |
| Linkes Fernlicht | F90 | 7,5 |
| Rechtes Fernlicht | F91 | 7,5 |
| Linke Nebelscheinwerfer | F92 | 7,5 |
| Rechte Nebelscheinwerfer | F93 | 7,5 |

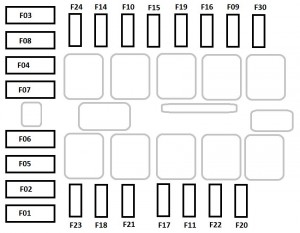

Sicherungsplan im Motorraum
| Beschreibung | Nummer | Amp [A] |
| Zündschlüssel (+ Batterie) | F03 | 30 |
| Beheizter Filter | F04 | 40 |
| Verdampfer für Motorlüftung, Fahrgastraum Puma mit Webasto;
Robotisierte Getriebepumpe (+ Batterie). |
F05 | 20/50 |
| Lüfter mit hoher Geschwindigkeit Motorkühlung (+ Batterie) | F06 | 40* 60 |
| Lüfter mit niedriger Geschwindigkeit Motorkühlung (+ Batterie) | F07 | 40/50/60 |
| Lüfter Fahrgastraum (+ Schlüssel) | F08 | 40 |
| Steckdose hinten (+ Batterie) | F09 | 15 |
| Hupe | F10 | 15 |
| Steckdose (+ Batterie) | F14 | 15 |
| Zigarettenanzünder (+ Batterie) | F15 | 15 |
| Antriebsstrang-Steuermodul; Automatikgetriebe
(+ Batterie). |
F18 | 7,5 |
| Klimakompressor | F19 | 7,5 |
| Scheibenwischer | F20 | 30 |
| Zusatzbedienfeld für Spiegelbewegung und -klappung (+ Schlüssel). | F24 | 7,5 |
| Beheizte Spiegel | F30 | 15 |

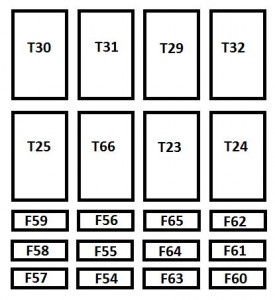

Optionaler Sicherungsplan an der rechten Säule
| Beschreibung | Nummer | Amp [A] |
| Nicht verwendet | F54 | – |
| Sitzheizung | F55 | 15 |
| Steckdose für Fondpassagiere | F56 | 15 |
| Zusatzheizung unter dem Sitz | F57 | 10 |
| Beheizte Heckscheibe links | F58 | 15 |
| Beheizte Heckscheibe rechts | F59 | 15 |
| Nicht verwendet | F60 | – |
| Nicht verwendet | F61 | – |
| Nicht verwendet | F62 | – |
| Zusatzheizungssteuerung für Passagiere | F63 | 10 |
| Nicht verwendet | F64 | – |
| Zusatzlüfter Heizung für Passagiere | F65 | 30 |
Über Fiat Ducato BASE CAMPER (2014-2016)
Der Fiat Ducato BASE CAMPER der Baujahre 2014 bis 2016 ist ein beliebtes Modell unter Caravan-Enthusiasten, die ein zuverlässiges und geräumiges Fahrzeug für lange Reisen suchen. Dieses Modell zeichnet sich durch ein robustes Design und einen praktischen Innenraum aus, der an die Bedürfnisse der Reisenden angepasst werden kann. Der Fiat Ducato BASE CAMPER bietet verschiedene Motorisierungsoptionen, darunter Dieselmotoren mit einem Hubraum von 2,3 bis 3,0 Litern, die für ihre Wirtschaftlichkeit und Leistung bekannt sind. Dank seiner Konstruktion und technischen Eigenschaften ist dieses Modell ideal für diejenigen, die ein zuverlässiges Fahrzeug für lange Reisen und gleichzeitig einen komfortablen Wohnraum benötigen.
Sicherungsplan des Fiat Ducato BASE CAMPER
Diese Seite zeigt den Sicherungsplan für den Fiat Ducato BASE CAMPER, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
