Fiat Bravo (2007-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Bravo (2007-2014), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Bravo (2007-2014) – Sicherungsschema
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Bravo (2008-2014) ist die Sicherung F44 im Sicherungskasten auf dem Armaturenbrett.

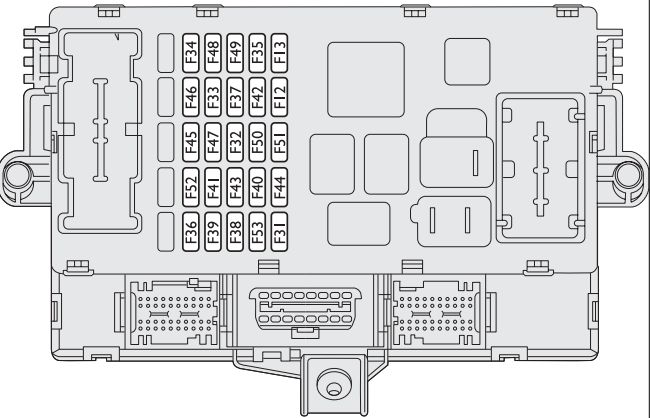

Sicherungskasten auf dem Armaturenbrett
| Beschreibung | Nummer | Ampere [A] |
| Scheinwerfer-Niveauregulierungssystem (Versionen mit Gasentladungsscheinwerfern) | F13 | 15 |
| Scheinwerfer-Niveauregulierungssystem (Versionen mit Halogenscheinwerfern) | F13 | 7,5 |
| Spulen des Fernschalters an den Sicherungen
im Motorraum (CVM), Steuergerät des Bordcomputers (NBC). |
F31 | 5 |
| Subwoofer des Hi-Fi-Audiosystems | F32 | 15 |
| Elektrisches Fenster hinten links | F33 | 20 |
| Elektrisches Fenster hinten rechts | F34 | 20 |
| Bremslichtschalter (Kontakt normal offen NC); Sensor für Wasser im Diesel;
Strommesser. |
F35 | 5 |
| Steuergerät des Türöffnungssystems (CGP)
(Öffnen, Schließen der Türen, Sicherheitsschloss, Öffnen der Heckklappe). |
F36 | 20 |
| Bremslichtschalter (Kontakt normal geschlossen NA);
Armaturenbrett (NQS); Steuergeräte für Entladungsscheinwerfer an den Frontscheinwerfern. |
F37 | 7,5 |
| Audiosystem; Grundeinstellungen des Audiosystems;
Connect Nav +; Blu & Me System; Alarmsirene (CSA); Deckenleuchten-Warnsystem; Innenkühlsystem; Reifendrucküberwachungs-Steuergerät (CPP); Diagnosestecker; Beleuchtung des hinteren Dachhimmels. |
F39 | 10 |
| Beheizbare Heckscheibe | F40 | 30 |
| Elektrische Außenspiegelheizung; Heizung der vorderen Scheibenwaschdüsen. | F41 | 7,5 |
| Steuergerät des Bremssystems (NFR); Neigungssensor (YRS). | F42 | 5 |
| Frontscheibenwischer; Frontscheibenwaschdüse;
Zweirichtungs-Motorpumpe hinten am Lenkstockhebel. |
F43 | 30 |
| Steckdose; Zigarettenanzünder. | F44 | 15 |
| Elektromotor des Schiebedachs | F46 | 20 |
| Frontscheibe (linke Seite) | F47 | 20 |
| Frontscheibe (rechte Seite) | F48 | 20 |
| Notbedienfeld (Beleuchtung); Bedienfeld für rechte und
linke Mittelarmlehne (Beleuchtung, ASR-Schalter); Lenkradbedienung (Beleuchtung); Bedienfeld für vordere Deckenbeleuchtung (Beleuchtung); Steuergerät des Volumenalarmsystems (Deaktivierung); Stromversorgung des Schiebedachs (Steuergerät, Beleuchtungssteuerung); Regensensor; Taglichtsensor im Spiegel; Bedienelemente zur Aktivierung der Sitzheizung vorne. |
F49 | 5 |
| Airbag-Steuergerät (NAB) | F50 | 7,5 |
| Innenkühlsystem; Grundeinstellungen des Audiosystems;
Connect Nav +; Blu & Me System-Controller; Parksensor-Controller (NSP); Luftqualitätssensor (AQS); Automatische Klimaanlage; Elektrische Außenspiegel (Bewegung, Klappfunktion); Reifendrucküberwachung Steuergerät (CPP). |
F51 | 5 |
| Heckscheibenwischer | F52 | 15 |
| Armaturenbrett (NQS) | F53 | 7,5 |
| Frei | F38 | – |
| Frei | F45 | – |

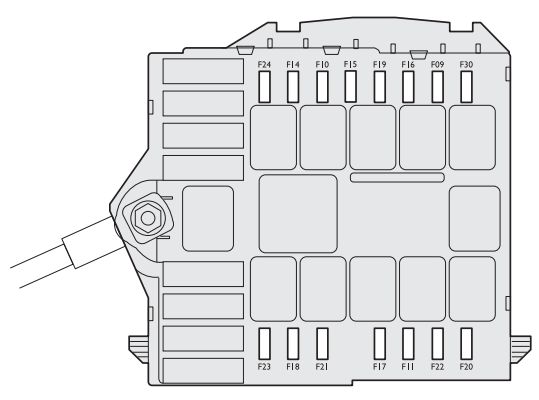

Sicherungskasten im Motorraum (neben der Batterie)
| Beschreibung | Nummer | Ampere [A] |
| Nebelscheinwerfer vorne; Abbiegelicht – rechts. | F09 | 7,5 |
| Fernlicht vorne rechts | F14 | 7,5 |
| Fernlicht vorne links | F15 | 7,5 |
| Nebelscheinwerfer vorne; Abbiegelicht – links. | F30 | 7,5 |
| Monotonhupe | F10 | 10 |
| Lasten des sekundären Motordiagnosesystems (Lambdasonde, Tank-Elektroventil,
PDA-System-Elektroventil, AGR-Elektroventil, Drosselklappen-Elektroventil, VGT-Elektroventil, Glühkerzenheizungsregler). |
F11 | 15 |
| Motorsteuergerät (NCM) | F 16 | 7,5 |
| Motorsteuergerät (NCM) | F17 | 10 |
| Motorsteuergerät (NCM) | F18 | 10 |
| Klimakompressor | F19 | 7,5 |
| Scheinwerferwaschpumpe | F20 | 20 |
| Hauptlasten des Motordiagnosesystems (Einspritzdüsen, Zündspulen) | F22 | 15 |
| Hauptlasten des Motordiagnosesystems (Einspritzdüsen, Zündspulen,
Motorregler für Dieselversionen) |
F22 | 20 |
| Steuergerät des Bremssystems (NFR) (elektronisches Steuergerät,
elektromagnetische Ventile) |
F23 | 30 |
| Elektrisches Steuergerät des Lenksystems (NGE). | F24 | 7,5 |

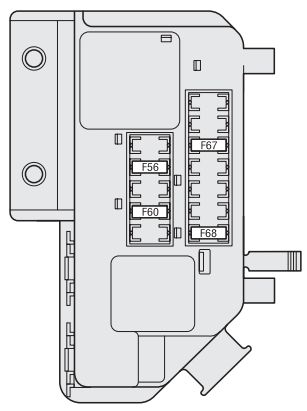

Sicherungsschema im Kofferraum (optional)
| Beschreibung | Nummer | Ampere [A] |
| Heizung/Bewegung des Vordersitzes links | F56 | 30 |
| Heizung/Bewegung des Vordersitzes rechts | F60 | 30 |
| Heizung/Bewegung des Vordersitzes links | F67 | 10 |
| Heizung/Bewegung des Vordersitzes rechts | F68 | 10 |
Sicherung für Positionslichter
| Lichter | Nummer | Ampere [A] | Sicherungskasten |
| Abblendlicht rechts (Silizium-Jod-Scheinwerfer) | F12 | 7,5 | Armaturenbrett |
| Abblendlicht rechts (Bi-Xenon-Scheinwerfer) | F12 | 15 | Armaturenbrett |
| Abblendlicht links (Silizium-Jod-Scheinwerfer) | F13 | 7,5 | Armaturenbrett |
| Abblendlicht links (Bi-Xenon-Scheinwerfer) | F13 | 15 | Armaturenbrett |
| Rückfahrlicht | F35 | 5 | Armaturenbrett |
| Dritte Bremsleuchte | F37 | 7,5 | Armaturenbrett |
| Nebelschlussleuchte (Fahrerseite) | F53 | 7,5 | Armaturenbrett |
| Nebelscheinwerfer vorne; Abbiegelicht – rechts. | F09 | 7,5 | Motorraum |
| Fernlicht vorne rechts | F14 | 7,5 | Motorraum |
| Fernlicht vorne links | F15 | 7,5 | Motorraum |
| Nebelscheinwerfer vorne; Abbiegelicht – links | F30 | 7,5 | Motorraum |
