Fiat Idea (2003-2012) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Fiat Idea (2003-2012), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Idea – Sicherungsbelegung
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Idea ist die Sicherung F44 im Sicherungskasten des Armaturenbretts.

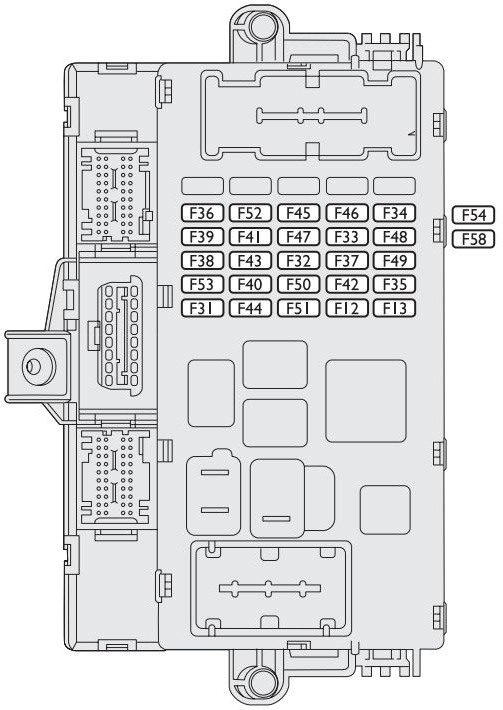

Sicherungsbelegung im Armaturenbrett
Sicherungsposition
Befindet sich auf der linken Seite des Armaturenbretts.
Sicherungsbelegung
Sicherungsbelegung im Armaturenbrett
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F12 | 7,5 | Rechtes Abblendlicht |
| F13 | 7,5 | Linkes Abblendlicht; Scheinwerfereinstellgerät. |
| F31 | 7,5 | Rückfahrlichter; Motorsteuergerät-Relais;
Bordcomputer. |
| F32 | – | Frei |
| F33 | 20 | Linkes hinteres elektrisches Fenster |
| F34 | 20 | Rechtes hinteres elektrisches Fenster |
| F35 | 7,5 | +15 Tempomat, Signal vom Bremspedalschalter zu den Steuergeräten (*) |
| F36 | 10 | +30 Einstellung für Anhängersteuerung, hintere Schlösser, vordere Schlösser mit Türsteuerung an einer Tür (*) |
| F37 | 7,5 | + 15 Drittes Bremslicht, Armaturenbrett, Bremslichter (*) |
| F38 | 20 | Startfreigabe |
| F39 | 10 | +30 EOBD-Diagnosestecker, Audio, Navigation, Reifendruck-Steuergerät (*) |
| F40 | 30 | Beheizbare Heckscheibe |
| F41 | 7,5 | Beheizbare elektrische Spiegel |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F42 | 7,5 | +15 ABS/ESP-Steuergerät (*) |
| F43 | 30 | Scheibenwischer/Waschanlage vorne |
| F44 | 15 | Zigarettenanzünder: Steckdose am Tunnel |
| F45 | 15 | Sitzheizung |
| F46 | 15 | Steckdose zum Starten |
| F47 | 20 | Stromversorgung Fahrertür-Steuergerät (elektrisches Fenster, Schloss) |
| F48 | 20 | Stromversorgung Beifahrertür-Steuergerät (elektrisches Fenster, Schloss) |
| F49 | 7,5 | +15 Medien (Kontrollleuchten Armaturenbrett links und Mitte, elektrische Spiegel, Beleuchtung Kontrollleuchten Sitzheizung, Einstellung für Radiotelefon, Navigator, Regen-/Tagfahrlichtsensoren, Parksensoren-Steuergerät, Beleuchtung Kontrollleuchten Schiebedach) (*) |
| F50 | 7,5 | Airbag-Steuergerät |
| F51 | 7,5 | + 15 Reifendruckkontrolle, ECO/Sport-Kontrolle (*) |
| F52 | 15 | Heckscheibenwischer/Waschanlage |
| F53 | 7,5 | +30 Blinker, Warnblinkanlage, Armaturenbrett (*) |
| F54 | 15 | +30 Externer Radioverstärker (*) |
| F58 | 20 | +30 Schiebedach (*) |
+15 = Klemme Plus über Zündung

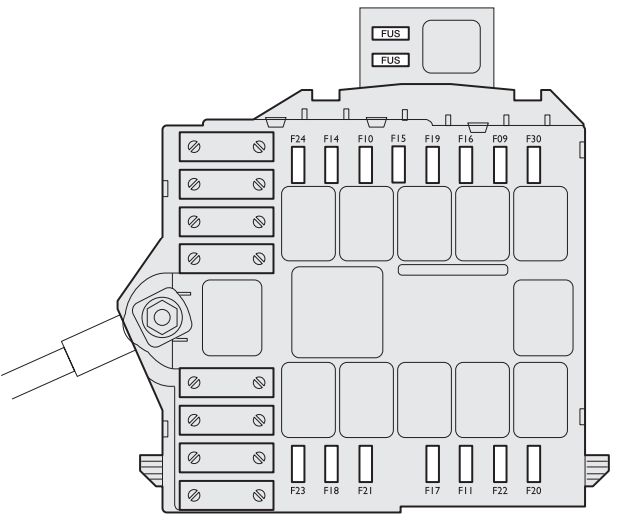

Sicherungsbelegung unter der Motorhaube
Sicherungsposition
Die Sicherung unter der Motorhaube befindet sich im Motorraum in der Nähe der Batterie.
Sicherungsbelegung
Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F9 | 20 | Scheinwerferwaschanlage |
| F10 | 15 | Hupe |
| F11 | 15 | Sekundäre Dienste der elektronischen Einspritzung |
| F4 | 7,5 | Rechtes Fernlicht |
| F15 | 7,5 | Linkes Fernlicht |
| F17 | 10 | Grundlegende Dienste der elektronischen Einspritzung |
| F18 | 10 | +30 Motorsteuergerät, Fernschalter Elektrolüfter Kühler (1.9 Multijet) (*) |
| F19 | 7,5 | Kompressor |
| F20 | – | Frei |
| F21 | 15 | Kraftstoffpumpe |
| F22 | 15 | Grundlegende Dienste der elektronischen Einspritzung (1,2 16V, 1,4 16V) |
| F22 | 20 | Grundlegende Dienste der elektronischen Einspritzung (Multijet-Motor) |
| F22 | 15 | Grundlegende Dienste der elektronischen Einspritzung (Benzinmotor) |
| F23 | 30 | +30 Dualogic-Getriebe (*) |
| F24 | 7,5 | +15 Elektrische Servolenkung (*) |
| F30 | 15 | Nebelscheinwerfer vorne |
+15 = Klemme Plus über Zündung
