Fiat Croma (2007-2011) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Fiat Croma (2007-2011), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Fiat Croma (2007-2009) – Sicherungstafel-Schema

Baujahr: 2007, 2008, 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Croma (2007-2009) ist die Sicherung F52 in der Sicherungstafel am Armaturenbrett.

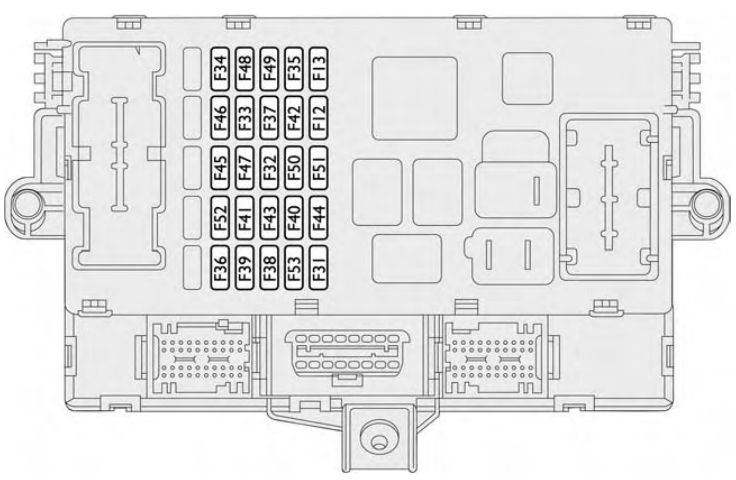

Sicherungstafel am Armaturenbrett

Beschreibung	Nummer	Ampere [A]
Scheinwerfer vorne rechts	F12	15
Scheinwerfer vorne links; Einstellung der Hauptscheinwerfer.	F13	15
Relaisspulen Motorraum und Bordcomputer/Karosserie.	F31	7,5
+30 Türsteuerungen Fahrer und Beifahrer	F32	15
+ 15 Stromversorgung für den Kofferraum – Abzweigung Heckscheibe links.	F33	20
+ 15 Stromversorgung für den Kofferraum – Abzweigung Heckscheibe rechts.	F34	20
+15 Rückfahrlichter; AQS-Sensor; Wassersensor im Dieselfilter; Dezimeter; Zusatzheizung.	F35	7,5
+30 Voreinstellung für Anhängersteuergerät.	F36	20
+15 Drittes Bremslicht; Armaturenbrett; Scheinwerfersteuerung links und rechts; Gesteuert über den Leistungsschlüssel der Steuerung des Scheinwerfers mit Auspuff.	F37	10
Startdeaktivierung	F38	15
+30 Diagnoseanschluss EOBD; Deckenbeleuchtung; Telefonprogrammierung; Steuergerät für Warnsirene; Steuergerät für Volumenschutzalarm; Steuergerät für Reifendruck; Steuergerät für Freisprecheinrichtung.	F39	10
Heckscheibenheizung	F40	30

Enteisung der Scheibenwaschdüsen vorne, hinten	F41	15
Scheibenwischer vorne; Scheibenwischerpumpe vorne/hinten.	F42	7,5
Scheibenwischer, Scheibenwischerpumpe vorne	F43	30
Stromversorgung an der Mittelkonsole	F44	20
Schiebedach	F45	20
Stromversorgung des Steuergeräts auf der Fahrerseite	F46	20
Motor der Schiebedachjalousie	F47	20
Stromversorgung des Steuergeräts auf der Beifahrerseite	F48	20
+15 Abzweigpunkt Lenkrad; Anschluss; Regensensor-Steuergerät; Klimaanlage; Dieselheizung; Schutzsteuergerät volumetrisch, Steuergerät für Bewegung und Heizung der Vordersitze links; Steuergerät für Freisprecheinrichtung; Telefonprogrammierung; Tempomat; Dimmer Armaturenbrett; Schiebedachvorhang.	F49	7,5
Airbagsystem	F50	7,5
+15 Abzweigpunkt elektrisches Lenksystem; Reifendruck-Steuergerät.	F51	7,5
Scheibenwischer hinten; Relaisspulen des Kofferraum-Steuermoduls; Zigarettenanzünder	F52	15
+30 Armaturenbrett	F53	7,5

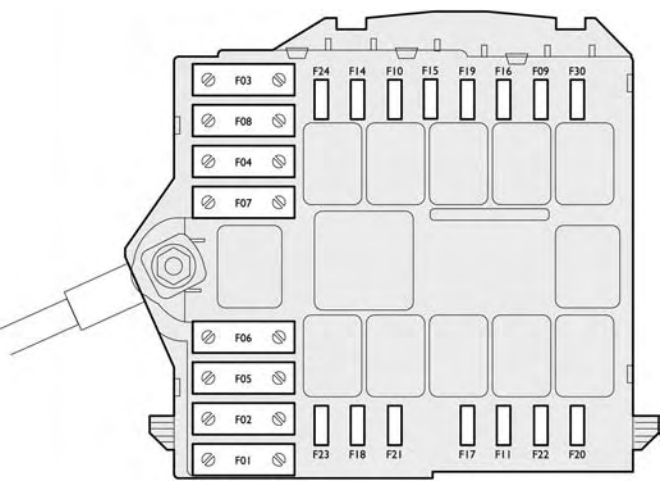

Sicherungsplan im Motorraum

Beschreibung	Nummer	Ampere [A]
+30 Steuergerät am Armaturenbrett 2	F1	60
+30 Klimaanlagenlüfter	F2	40
+ 30 Elektrischer Verteilungspunkt Lenkschloss.	F3	20
+ 30 Bremsverteilungspunkt (Pumpe)	F4	40
+ 30 Bremsverteilungspunkt (Elektromagnetventil)	F5	40
+30 Niedrige Geschwindigkeit des Motorkühlgebläses (2,2 – Multijet)	F6	40
+ 30 Niedrige Geschwindigkeit des Motorkühlgebläses (Multijet mit)	F6	50
+30 Hohe Geschwindigkeit des Motorkühlgebläses (2.2 – Multijet)	F7	40
+ 30 Hohe Geschwindigkeit des Motorkühlgebläses (Multijet mit)	F7	50
+30 Klimaanlagenlüfter manuell (außer Multijet at)	F8	40
Scheinwerfer-Waschanlage	F9	20
Hupe	F10	15

Verschiedene Zusatzfunktionen	F11	15
Rechtes Fernlicht	F14	10
Linkes Fernlicht	F15	10
Ei-System	F16	7,5
Ei-Grunddienste	F17	10
+30 Motorsteuergerät; Steuergerät für Automatikgetriebe und Schalthebel.	F18	7,5
Kompressor	F19	7,5
Dieselfilter	F20	30
Stromversorgung der Kraftstoffpumpe	F21	15
Grunddienste Ei (Benzin)	F22	15
Grunddienste Ei (Multijet)	F22	15
+30 Audiosystem; Zusätzliches Heizungssteuergerät.	F23	20
+ 15 Steuergerät für Automatikgetriebe; Schalthebel.	F24	15
Nebelscheinwerfer vorne	F30	15

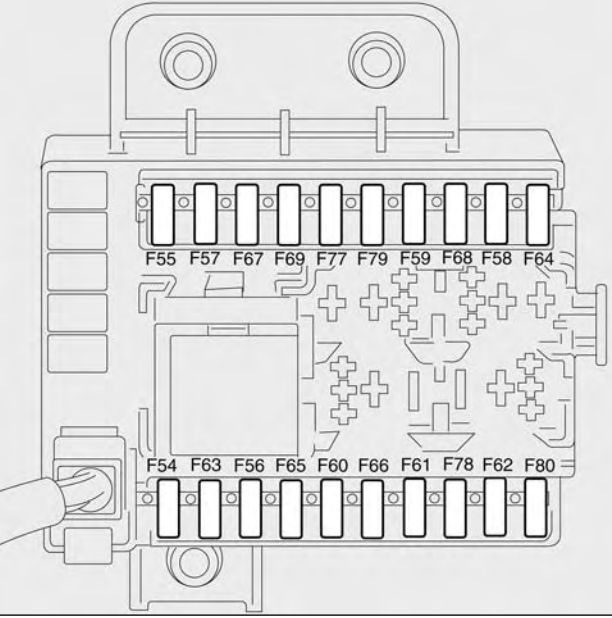

Sicherungsplan im Kofferraum

Beschreibung	Nummer	Ampere [A]
+30 Externer Audio-Systemverstärker	F54	25
Frei	F55	–
+30 Steuerung des Vordersitzes links.	F56	25
Sitzheizung Fahrer	F57	7,5
Frei	F58	–
Frei	F59	–
+30 Steuerung des Vordersitzes rechts.	F60	25
Frei	F61	–
Frei	F62	–

Frei	F63	–
Frei	F64	–
Frei	F65	–
Frei	F66	–
Sitzheizung für Beifahrer	F67	7,5
Frei	F68	–
Frei	F69	–
Frei	F77	–
Frei	F78	–
Frei	F79	–
Frei	F80	–

Sicherungsplan in der Nähe der Batterie

Beschreibung	Nummer	Ampere [A]
Sicherungsplan im Motorraum	F70	150
Steuergerät am Armaturenbrett 1	F71	70
+ 30 Glühkerzensteuerung (Multijet)	F72	60
+ 30 Elektrischer Verteilungspunkt Servolenkung (außer Benzin 2,2)	F73	80
+ 30 Elektrischer Verteilungspunkt Servolenkung Version Benzin 2.2 (Anschlusskit an der Batteriewand)	fa	80

Fiat Croma (2009-2011) – Sicherungskasten-Schema

Baujahr: 2009, 2010, 2011.

Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Croma (2009-2011) ist die Sicherung F44 im Sicherungskasten am Armaturenbrett.

Sicherungskasten am Armaturenbrett

Beschreibung	Nummer	Ampere [A]
Scheinwerfer vorne rechts	F12	15
Scheinwerfer vorne links – Lichtstabilitätskorrektor	F13	15
+15 ausgeschlossen während des Einschaltens der Relaisspulen des Steuergeräts am Armaturenbrett/Motorraum und des Bordcomputers.	F31	7,5
+30 Knoten der vorderen Fahrer- und Beifahrertür (Türverriegelung), TEG-Leser.	F32	15
Stromversorgung des Kofferraumknotens (elektrisches Fenster auf der linken Seite).	F33	20
Stromversorgung des Kofferraumknotens (rechtes Heckfenster).	F34	20
+15 Rückfahrlichter; Zusätzliches Heizungssteuergerät; Strommesser; Sensor für Wasservorkommen im Diesel; NC-Schalter am Bremspedal.	F35	7,5
+30 Kofferraumknoten (Hecktürverriegelung)	F36	20
+15 Armaturenbrett; Steuergerät für Gasentladungsscheinwerfer; Schalter am Bremspedal; Zusätzliches Bremslicht.	F37	10
Aktivator der Kofferraumöffnung	F38	15
+30 Diagnosebuchse EOBD zentrale Deckenbeleuchtung vorne; Beleuchtung der hinteren Seitenverkleidung; Sirene und Sensorvolumen-Steuergerät des Diebstahlschutzsystems; Reifendruck-Steuergerät; Klimaanlagen-Steuergerät; Bluetooth-Steuergerät.	F39	10
Beheizte Heckscheibe	F40	30

Enteisung der Düsen des vorderen und hinteren Scheibenwischers.	F41	15
+15 ABS/ESP-Steuergerät; Elektrohydraulischer Lenkknoten; Neigungssensor; Lenkwinkelsensor.	F42	7,5 / 15 (*)
+15 ausgeschlossen während des Startens für das elektronische Schaltsäulenmodul (vorderer Scheibenwischer, Pumpe des vorderen/hinteren Scheibenwischers).	F43	30
+15 ausgeschlossen während des Startens des Zigarettenanzünders; Stromausgang im Tunnel.	F44	20
Stromversorgung des Motors des Schiebedach-Steuergeräts.	F45	20
Stromversorgung des Motors des Sonnenblenden-Steuergeräts.	F46	20
Stromversorgung des Knotens der vorderen Fahrertür (Fenstersteuerung des vorderen Fahrers).	F47	20
Stromversorgung des Knotens der vorderen Beifahrertür (Fenstersteuerung des vorderen Beifahrers).	F48	20
+15 Steuergerät mit Volumensensor zum Diebstahlschutz; Armaturenbrettbeleuchtung mit Notanzeige und Panoramadach auf der Dachverkleidung, Konsole der vorderen Fahrer- und Beifahrersitze; Armaturenbrettbeleuchtung, Tunnel auf der Fahrerseite; Einstellungen des DVD-Players; Elektrochromatischer Spiegel; Klimaanlage.	F49	7,5
+15 Airbag-Steuergerät	F50	7,5
+15 Connect; Bluetooth-Steuergerät; Einstellung des Radiomarktes; Reifendruck-Steuergerät; Tempomat; Regensensor/Schlechtwetter-Steuergerät; Parksensoren-Steuergerät; AQS-Sensor.	F51	7,5
+15 ausgeschlossen während des Startens des elektronischen Schaltsäulenmoduls (hinterer Scheibenwischer), Relaisspule am Kofferraum-Steuergerät.	F52	15
+30 Armaturenbrett	F53	7,5

Sicherungskasten im Motorraum

Beschreibung	Nummer	Ampere [A]
Nebelscheinwerfer links; Blinker.	F9	7,5
Akustische Signale	F10	15
Stromversorgung des Motorsteuergeräts	F11	15
Fernlicht rechts	F14	7,5
Fernlicht links	F15	7,5
+15 Motorsteuergerät	F16	7,5
Stromversorgung des Motorsteuergeräts	F17	10
+30 Motorsteuergerät	F18	7,5
Klimakompressor	F19	7,5
Scheinwerferwaschpumpe	F20	20
Kraftstoffpumpe	F21	15
Stromversorgung des Motorsteuergeräts	F22	20
+30 Radio/Connect, Steuergerät für Zusatzheizung.	F23	20
+15 Steuergerät für Automatikgetriebe, Schalter für Automatikgetriebe.	F24	15
Nebelscheinwerfer rechts; Blinker.	F30	7,5

Sicherungskasten im Kofferraum

Beschreibung	Nummer	Ampere [A]
+30 Hi-Fi Audioverstärker	F54	25
Frei	F55	–
+30 Steuergerät für die Einstellung des vorderen Fahrersitzes	F56	25
+15 ausgeschlossen während des Startens für die Heizung des vorderen Fahrersitzes.	F57	7,5
Frei	F58	–
Frei	F59	–
+30 Steuergerät für die Einstellung des vorderen Beifahrersitzes.	F60	25
Frei	F61	–
Frei	F62	–

Frei	F63	–
Frei	F64	–
Frei	F65	–
Frei	F66	–
+15 ausgeschlossen während des Startens für die Heizung des vorderen Fahrersitzes.	F67	7,5
Frei	F68	–
Frei	F69	–
Frei	F77	–
Frei	F78	–
Frei	F79	–
Frei	F80	–

Über Fiat Croma (2007-2011)

Der Fiat Croma, produziert von 2007 bis 2011, ist ein beliebtes Mittelklassemodell des italienischen Herstellers Fiat. Dieses Auto zeichnet sich durch einen geräumigen Innenraum und eine komfortable Fahrt aus, was es ideal für den Familiengebrauch macht. Der Fiat Croma bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die ausreichend Leistung und einen effizienten Kraftstoffverbrauch bieten. Dank seines modernen Designs und fortschrittlicher Technologien ist dieses Modell immer noch attraktiv für viele Fahrer, die ein zuverlässiges und praktisches Auto suchen.

Sicherungskasten-Schema Fiat Croma

Diese Seite zeigt das Sicherungskasten-Schema für den Fiat Croma, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Konfiguration zur Verfügung zu haben.
