BMW X3 F25 (2011-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den BMW X3 (F25) 2011-2017, Informationen zur Position der Sicherungstafeln im Auto und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
BMW X3 F25 – Sicherungsplan
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

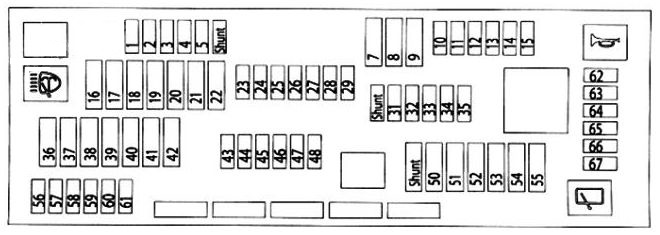

Sicherungsplan
Sicherungsbelegung
Sicherungsplan im Kofferraum
Sicherungsposition
Öffnen Sie die Abdeckung auf der rechten Seite der Stange und entfernen Sie die Schalldämmung.
Sicherungsplan
Sicherungsbelegung

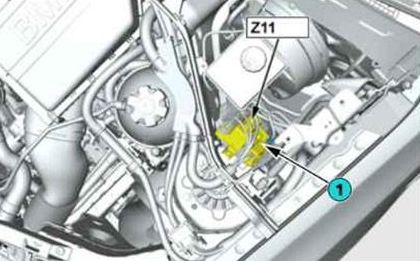

Leistungsverteilungsmodul
Befindet sich im Motorraum auf der linken Seite.
Enthält auch einige Relais, zum Beispiel für den Anhänger.
Bedeutung der BMW Sicherungssymbole
Die Liste wird regelmäßig aktualisiert. Wenn Sie Vorschläge haben, hinterlassen Sie einen Kommentar oder schreiben Sie eine E-Mail!
| Nummer | Symbol | Beschreibung |
| 1 |  |
ABS (Antiblockiersystem), DSC (Dynamische Stabilitätskontrolle) |
| 2 |  |
Lenksäulenfunktionskontrollmodul |
| 3 |  |
Anhänger-Modul, Anhängerkupplung |
| 4 |  |
Head-Up Display (HUD) |
| 5 |  |
START-STOP-System |
| 6 |  |
Elektrische Spiegel |
| 7 |  |
Luftfederungssystem |
| 8 |  |
Getriebe; DSC – Dynamische Stabilitätskontrolle;
SMG – Sequenzielles Schaltgetriebe. |
| 9 |  |
Hauptscheinwerfer; Regensensor;
Lichtsensor; Elektronische Lenkhöhenkontrolle. |
| 10 |  |
Lichtmodul |
| 11 |  |
CD-Wechsler; Can Gateway Modul. |
| 12 |  |
Alarm |
| 13 |   |
Parksensoren / Home Link (Garagentoröffner) |
| 14 |  |
Elektrischer Lüfter |
| 15 |  |
Hupe |
| 16 |  |
Türmodul; Sanfter automatischer Verschluss. |
| 17 |  |
Elektrische Fensterheber |
| 18 |  |
Sitzheizung |
| 19 |  |
Sitzverstellung |
| 20 |  |
Sicherheitsgurte |
| 21 |  |
OBD |
| 22 |  |
Heizung;Standheizung.
Frontscheibenheizung. |
| 23 |  |
Tempomat |
| 24 |  |
Relais Heckscheibenwischer |
| 25 |  |
Heckscheibenentfroster (Heckscheibenheizung) |
| 26 |  |
Scheibenwaschflüssigkeitsheizung |
| 27 |  |
Lüfter |
| 28 |  |
Innenbeleuchtung |
| 29 |  |
Instrumententafel; Kilometerzähler |
| 30 |   |
Klimaanlage |
| 31 | DDE | Digitale Diesel Elektronik (DDE) |
| 32 |  |
Kraftstoffpumpenrelais; Kraftstoffpumpensteuerung. |
| 33 |  |
DME – Digitale Motor Elektronik; Integriertes Spannungsmodul – IVM. |
| 34 |  |
BDC (Karosseriesteuerung) |
| 35 |  |
HiFi-Verstärker; TV-Tuner;
Videomodul. Radio (?). |
| 36 |  |
Reifendruckkontrolle RDV |
| 37 |  |
Frontwaschanlage |
| 38 |  |
Scheinwerferwaschanlage |
| 39 |  |
Offenes Dach; Panoramaglas;
Oberes Cabrio-Modul. |
| 40 |  |
Telefon |
| 41 |  |
Oberes Cabrio-Modul; Cabrio-Relais. |
| 42 |  |
Zigarettenanzünder vorne und hinten; 12V-Anschluss;
Ladeanschluss für den Kofferraum (12V). |
| 43 |  |
Feststellbremse |
| 44 |  |
Verriegelung der Kofferraumklappe (Heckklappe); Automatische Heckklappenverriegelung. |
| 45 |  |
Elektrische Sonnenrollos hinten (für BMW F60 M5) |
| 46 |  |
Dynamisches Antriebssystem |
| 47 |  |
Allradantrieb |
| 48 |  |
START-STOP-SYSTEM |
| 49 |  |
Lenkassistent |
| 50 |  |
Hybridsystem |
| 51 |  |
Audiosystem |
| 52 |  |
Elektrochromatischer Rückspiegel |
| 53 |  |
Relais des Luftfederungskompressors |
Über den BMW X3 F25 (2011-2017)
Der BMW X3 F25, produziert von 2011 bis 2017, ist die zweite Generation des beliebten SUV des deutschen Herstellers. Dieses Modell zeichnet sich durch ein elegantes Design aus, das sportliches Aussehen mit Praktikabilität verbindet. Der X3 F25 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die Leistungen von 143 bis 313 PS liefern. Das Fahrzeug ist bekannt für seine hervorragende Fahrdynamik und seinen Komfort, was es ideal für lange Fahrten und Stadtfahrten macht. Der Innenraum ist mit modernen Technologien und hochwertigen Materialien ausgestattet, die Komfort und Sicherheit für alle Passagiere gewährleisten.
Sicherungsplan BMW X3 F25
Diese Seite zeigt den Sicherungsplan für den BMW X3 F25, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Innenraum, genauer gesagt im Fußraum des Beifahrers. Die Pläne enthalten detaillierte Informationen zu Sicherungsnummern, deren Amperewerten und den geschützten Komponenten. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Geräte im Fahrzeug.
