BMW X3 E83 (2004-2010) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW X3 (E83) 2004-2010, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW X3 E83 – Sicherungsplan
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Motorraum
Der Sicherungskasten befindet sich oben auf der rechten Seite.
Handschuhfach
Öffnen Sie das Handschuhfach, drehen Sie die beiden Haken und ziehen Sie die Verkleidung nach unten.

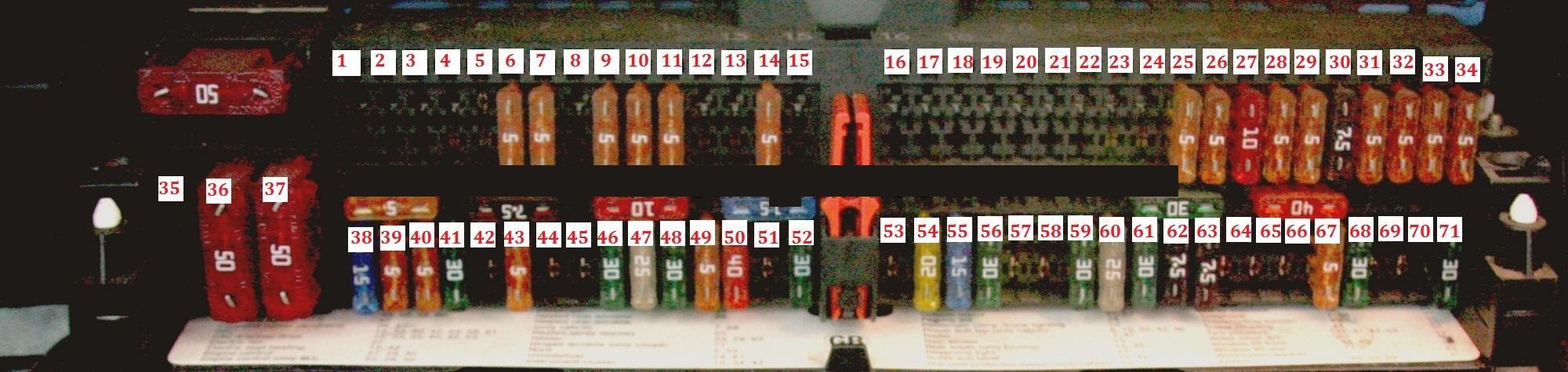

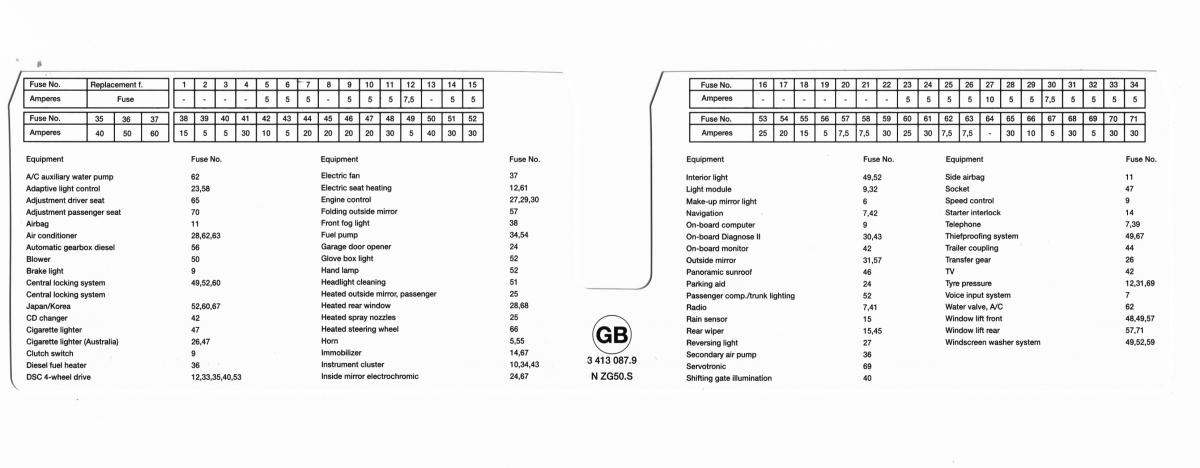

Version 1 (zum Vergrößern in neuem Fenster öffnen)
Version 2
Sicherungsbelegung (Version 2)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 5A | Hupe |
| F6 | 5A | Lampen für Kosmetikspiegel |
| F7 | 5A | Audioeinheit; Navigationssystem;
Telefonsystem; Audiosystem (nach 09.05). |
| F8 | – | – |
| F9 | 5A | Bremspedalpositionsschalter (BPP); Kupplungspedalpositionsschalter (CPP);
Scheinwerferschalter; Multifunktionssteuergerät; Lenksäulenfunktionssteuergerät. |
| F10 | 5A | Instrumentensteuergerät |
| F11 | 5A | Steuergerät für zusätzliches Rückhaltesystem (SRS) |
| F12 | 7,5A | Zentrales Montagepanel mit mehreren Schaltern |
| F13 | – | – |
| F14 | 5A | Wegfahrsperrensteuergerät |
| F15 | 5A | Lichtsensor; Regensensor;
Heckscheibenwaschanlage und -wischer. |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | 5A | Motorsteuergerät (ECM) – Diesel |
| F23 | 5A | Scheinwerferrichtungssteuergerät |
| F24 | 5A | Rückspiegel; Parkassistenzsteuergerät. |
| F25 | 5A | Außenspiegel Beifahrerseite; Beheizte Scheibenwaschdüsen vorne (vor 03.04.) |
| F26 | 5A | Zigarettenanzünder; Sicherungskastensteuergerät. |
| F27 | 10 A | Rückfahrlichtschalter; Rückfahrlichtrelais. |
| F28 | 5A | Klimaanlage und Heizung; Relais beheizte Heckscheibe. |
| F29 | 5A | Motorsteuergerät (ECM); Zündspulenrelais. |
| F30 | 7,5A | Datalink-Stecker (DLC); Motorölstandsensor;
Kraftstoffheizung (Diesel); Getriebesteuergerät (TCM). |
| F31 | 5A | Türfunktionssteuergerät, Fahrer |
| F32 | 5A | Netzschalter (vor 09/06) |
| F33 | 5A | Zentrales Panel mit mehreren Schaltern |
| F34 | 5A | Instrumentensteuergerät; Kraftstoffpumpensteuergerät. |
| F35 | 40A | ABS-Steuergerät mit DSC |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F36 | 60A | Kraftstoffheizung; Relais Sekundärlufteinspritzpumpe (AIR). |
| F37 | 60A | Kühlerventilatormotor |
| F38 | 15A | Nebelscheinwerferrelais |
| F39 | 5A | Telefonsteuergerät; Telefonsystem-Schnittstellenmodul;
Telefonsystemantenne (vor 09.05). |
| F40 | 5A | Lenkpositionssensor, Getriebewählhebelanzeige |
| F41 | 30A | Audioeinheit, Audioeinheitsverstärker |
| F42 | 10 A | Radio; Navigationssystem;
CD-Wechsler; Multifunktionsdisplay; TV-Tuner. |
| F43 | 5A | Datenanschluss (DLC); Instrumententafel-Steuergerät. |
| F44 | 20A | Anhängersteckdose |
| F45 | 20A | Scheibenwischer mit Intervallschaltung |
| F46 | 20A | Schiebedachsteuergerät |
| F47 | 20A | Zigarettenanzünder, zusätzliche Steckdose |
| F48 | 30A | Multifunktionssteuergerät |
| F49 | 5A | Antennenmodul, Multifunktionssteuergerät |
| F50 | 40A | Heizungs-/Klimaanlagenlüftermotor |
| F51 | 30A | Scheinwerferwaschpumpenrelais |
| F52 | 30A | Multifunktionssteuergerät |
| F53 | 25A | ABS-Steuergerät mit DSC |
| F54 | 20A | Kraftstoffpumpensteuergerät; Kraftstoffpumpenrelais. |
| F55 | 15A | Hupenrelais |
| F56 | 5A | Getriebesteuergerät (TCM) (vor 03/07) |
| F57 | 7,5A | Türfunktionssteuergerät, Controller; Potentiometer für Seitenspiegel-Memory;
Elektrischer Fensterheberschalter. |
| F58 | 7,5A | Scheinwerferrichtungssteuergerät (vor 03/07) |
| F59 | 30A | Scheibenwischermotorrelais vorne |
| F60 | 25A | Multifunktionssteuergerät |
| F61 | 30A | Schaltergruppe Mittelkonsole |
| F62 | 7,5A | Zusatzheizung |
| F63 | 7,5A | AC-Kompressorrelais |
| F64 | – | – |
| F65 | 30A | Sitzverstellsteuergerät, Fahrer; Lordosenstützenpumpenschalter, Fahrer (vor 03/07). |
| F66 | 10 A | Zündschlüssel |
| F67 | 5A | Neigungssensor des Warnsystems; Warnsystemhupe;
Warnsystem im Fahrzeugbewegungssensor; Wegfahrsperre; Innenspiegel. |
| F68 | 30A | Relais beheizte Heckscheibe |
| F69 | 5A | Lenkassistenzsteuergerät; Reifendrucküberwachungssteuergerät. |
| F70 | 30A | Sitzverstellsteuergerät, Beifahrer; Lordosenstützenpumpenschalter, Beifahrer (vor 03.07). |
| F71 | 30A | Multifunktionssteuergerät |
Sicherungskasten Nr. 2
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F102 | 80A | Kurzschlussverbindung (2,0/2,5 Benzin (M54.N46)) |
| F105 | 50A | Zündschlüssel |
| F106 | 50A | Zündschalter; Lichtsteuergerät. |
| F107 | 50A | Lichtsteuergerät; Anhängersteuergerät. |

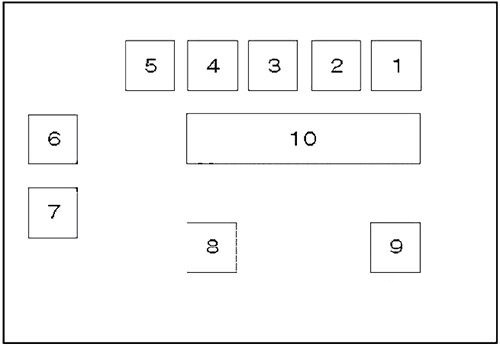

Relaispanel
| Nr | Beschreibung |
|---|---|
| 1 | Hupenrelais |
| 2 | Nebelscheinwerferrelais |
| 3 | Klimakompressorrelais |
| 4 | Kraftstoffpumpenrelais |
| 5 | – |
| 6 | Relais Sekundärlufteinspritzpumpe (AIR) |
| 7 | Scheinwerferwaschpumpenrelais |
| 8 | Scheinwerferrichtungssteuergerät |
| 9 | Lenkassistenzsteuergerät |
| 10 | Multifunktionssteuergerät – Funktionen: Warnsystem, Scheinwerferwaschanlage, Innenspiegel, Heckscheibenwaschanlage/-wischer, Frontscheibenwaschanlage/-wischer |

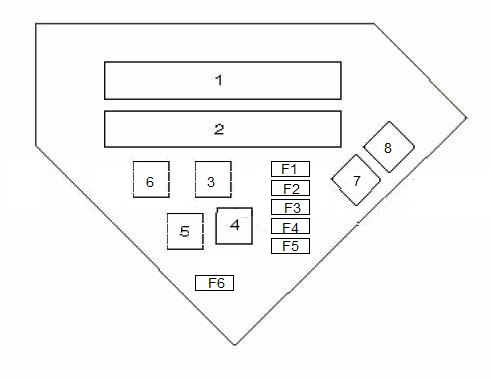

Sicherungskasten im Motorraum BMW X3
Sicherungsbelegung
| 1 | Motorsteuergerät (ECM) |
| 2 | Getriebesteuergerät (TCM) |
| 3 | Zündspulenrelais-2,0 Benzin (N46) |
| 4 | Motorsteuerungsrelais (EC) – Benzin |
| 5 | Rückfahrlichtrelais |
| 6 | |
| 7 | Motorsteuerungsrelais (EC) – Diesel |
| 8 | Scheibenwischermotorrelais vorne |
| F1 | (20A) Elemente des Motorsteuerungssystems |
| F2 | (20A) Motorsteuerung |
| F3 | (20A) Elemente des Motorsteuerungssystems; Rückfahrlichtrelais-2,5 Benzin (M54) |
| F4 | (10A) Motorsteuerung ABS |
| F5 | (30A) Zündspulenrelais – 2,0 Benzin (N46) |
Über den BMW X3 E83 (2004-2010)
Der BMW X3 E83, produziert von 2004 bis 2010, ist ein kompaktes SUV, das sportlichen Charakter mit Praktikabilität verbindet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Leistung und bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten. Zu den häufigsten Motoren gehören der 2.0i, 2.5i, 3.0i und Dieselversionen wie der 2.0d und 3.0d. Der BMW X3 E83 zeichnet sich durch seinen xDrive Allradantrieb aus, der eine hervorragende Traktion und Stabilität auf der Straße gewährleistet. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit einem Fokus auf Qualität und moderne Technologien, die den Fahrkomfort erhöhen.
Sicherungsplan BMW X3 E83
Diese Seite zeigt den Sicherungsplan für den BMW X3 E83, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise im Motorraum und im Fahrzeuginnenraum, genauer gesagt im Fußraum des Beifahrers. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
