Land Rover Defender (1985-2011) – Sicherungskasten
Land Rover Defender (L316 – Sicherungskastenbelegung)
Baujahr: 1985, 1986, 1987, 1988, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Sicherung Zigarettenanzünder (vorne) – Sicherungskasten im Innenraum (1991-1998) – Sicherung F9/10A
Sicherung Zigarettenanzünder (vorne) – Sicherungskasten im Innenraum (1999-2006) – Sicherung F20/10A
Sicherung Zigarettenanzünder (vorne) – Sicherungskasten im Innenraum (2007-2011) – Sicherung F42/20A
Sicherungskasten im Motorraum 1991-1998
| Sicherungen | Ampere | Geschützte Stromkreise |
|---|---|---|
| 1 | 30A | Dip-Dip-Beleuchtungssteuerschalter Akustischer Signalgeber mit Batteriepuffergerät (BBUS) Warnsignalgeberrelais Sicherheitswarn-LED Sicherungskasten im Innenraum, Sicherung 21 |
| 2 | 60A | Zündschalter Anlasserrelais Sicherungskasten im Innenraum, Sicherungen 1, 2 |
| 3 | 20A | Nicht verwendet |
| 4 | 20A | Beheiztes Heckscheibenrelais Sicherungskasten im Innenraum, Sicherungen 18, 19 (60A mit Klimaanlage) |

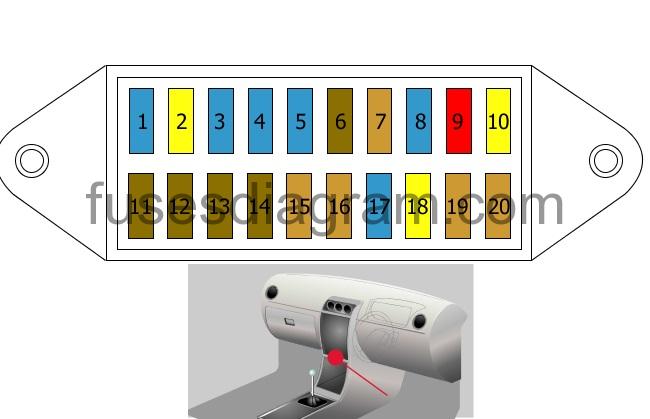

Sicherungskasten im Innenraum (1991-1998).
Sicherungsbelegungsplan
Sicherungsbelegung
| Sicherungen | Ampere | Geschützte Stromkreise |
|---|---|---|
| Sicherungen | Ampere | Geschützte Stromkreise |
| 1 | 15A | Notbeleuchtung |
| 2 | 20A | Innenbeleuchtung Hupe |
| 3 | 15A | Heckscheibenwischer/Heckscheibenwaschanlage |
| 4 | 15A | Scheibenwischer/Frontscheibenwaschanlage |
| 5 | 15A | Heizung |
| 6 | 7,5A | Nebelschlussleuchte(n) |
| 7 | 5A | Radio |
| 8 | 15A | Beheizte Heckscheibe |
| 9 | 10 A | Zigarettenanzünder |
| Sicherungen | Ampere | Geschützte Stromkreise |
|---|---|---|
| 10 | 20A | Sprachsignal |
| 11 | 7,5A | Rechtes Abblendlicht |
| 12 | 7,5A | Linkes Abblendlicht |
| 13 | 7,5A | Rechtes Fernlicht |
| 14 | 7,5A | Linkes Fernlicht |
| 15 | 5A | Linkes Seitenlicht |
| 16 | 5A | Rechtes Seitenlicht |
| 17 | 15A | Rückfahrlicht Bremslichter |
| 18 | 20A | Klimaanlage |
| 19 | 5A | Klimaanlage |
| 20 | 5A | Warnsystem Ladesystem Hupe Automatische Klimaanlage Manuelle Klimaanlage |

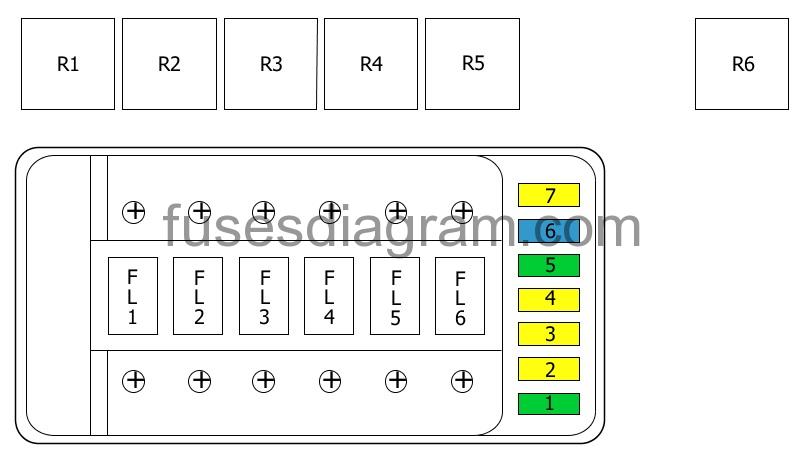

Sicherungskasten unter dem Sitz (1999-2006).
| Sicherung | Ampere | Fahrzeug | Geschützte Stromkreise |
|---|---|---|---|
| FL1 | 100А | Td5 | Glühkerzenrelais, Sicherungen 2, 3 und 4, Sicherungen 1, 2 und 3 des Sicherungskastens unter dem Sitz, Sicherung 36 des Sicherungskastens im Innenraum |
| FL1 | 100А | 300 Tdi | Glühkerzenrelais, Sicherungen 2, 3 und 4, Sicherungen 1, 2 und 3 des Sicherungskastens unter dem Sitz |
| FL2 | 60А | Alle | Sicherungen 28, 29, 30, 31 und 32 des Sicherungskastens im Innenraum |
| FL3 | 60А | Alle | Zündrelais |
| FL4 | 30А | Alle | ABS-Pumpenrelais |
| FL5 | 60А | Alle | Zündschalter, Anlasserrelais |
| FL6 | 30А | Alle | Lichtschalter |
| F1 | 30А | Td5 | ABS-Steuergerät |
| F1 | 30А | 300 Tdi | Nicht verwendet |
| F2 | 20A | Alle | Gepresstes Zubehör |
| F3 | 30А | Alle | Lenksäulenschalter |
| F4 | 20А | Td5 | Kraftstoffpumpenrelais |
| F4 | 20А | 300 Tdi | Nicht verwendet |
| F5 | 30А | Td5 | Hauptrelais, Trägheitsschalter |
| F5 | 30А | 300 Tdi | Nicht verwendet |
| F6 | 15А | Alle | BBU5, Warnrelais, Diebstahlwarn-ECU |
| F7 | 20А | Alle | Diebstahlwarn-ECU |
Relais
| Relais | Fahrzeug | Geschützte Stromkreise |
|---|---|---|
| 1 | Alle | Klimaanlagenrelais (A/C) |
| 2 | Alle | Klimaanlagenrelais (A/C) |
| 3 | Alle | Glühkerzenrelais |
| 4 | Alle | Hauptrelais |
| 5 | Td5 | Kraftstoffpumpenrelais |
| 6 | Td5 | ABS-Rücklaufpumpenrelais |

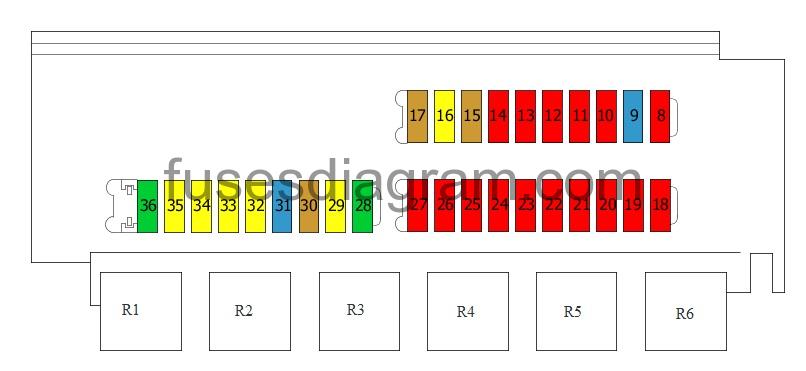

Sicherungskasten im Innenraum (1999-2006)
| Sicherungen | Ampere | Fahrzeuge | Geschützte Stromkreise |
|---|---|---|---|
| Sicherungen | Ampere | Fahrzeuge | Geschützte Stromkreise |
| F8 | 10А | Alle | Diebstahlwarn-ECU, BBUS |
| F9 | 15А | Alle | Scheibenwischerverzögerung ECU |
| F10 | 10А | Alle | Heckscheibenwischerrelais |
| F11 | 10А | Td5 | ABS-Steuergerät |
| F11 | 10А | 300 Tdi | Nicht verwendet |
| F12 | 10А | Td5 | Motorsteuergerät |
| F12 | 10А | 300 Tdi | Geschwindigkeitssensor |
| F13 | 10А | Alle | Bremspedalschalter |
| F14 | 10А | Alle | Rückfahrlichtschalter |
| F15 | 15А | Alle | Scheinwerferrelais, Abblendlichtrelais, NC-Kompressorkupplungsrelais, Kühlgebläserelais, beheizter Heckscheibenschalter, Armaturenbrett, Zündrelais, beheizter Frontscheiben-Zeitschalter, Gebläsemotorrelais, Klimaanlage |
| F 16 | 20А | Alle | Gebläsemotor |
| F17 | 5А | Alle | Radio/Kassettenrekorder |
| F18 | 10А | Alle | Rechtes vorderes Seitenlicht |
| F19 | 10А | Nur 130er | Linker Frontscheinwerfer. Linkes Rücklicht, Armaturenbrett |
| F19 | 10А | Nur 90er und 110er | Linker Frontscheinwerfer, Armaturenbrett mit Anhängerkupplung |
| F20 | 10А | Alle | Rechter Frontscheibenschalter. Linker Frontscheibenschalter, Zigarettenanzünder, Abblendlichtrelais, Scheinwerferhöhenverstellschalter. Scheinwerfer-Nivelliermotor RH, Scheinwerfer-Nivelliermotor LH, beheizter Sitzschalter RH. Beheizter Sitzschalter LH, Nebelschlussleuchtenschalter, Radio/Kassettenrekorder |
| Sicherungen | Ampere | Fahrzeug | Geschützte Stromkreise |
|---|---|---|---|
| F21 | 10А | Alle | Warnblinkschalter |
| F22 | 10А | Alle | Glühlampe rechtes Abblendlicht |
| F23 | 10А | Alle | Glühlampe linkes Abblendlicht |
| F24 | 10А | Alle | Fernlicht rechter Scheinwerfer |
| F25 | 10А | Alle | Glühlampe Fernlicht linker Scheinwerfer |
| F26 | 10А | Alle | Nebelschlussleuchte ECU |
| F27 | 10А | Alle | Hupe RH, Hupe LH, Lenksäulenschalter |
| F28 | 30А | Alle | Gebläseregelrelais |
| F29 | 20А | Alle | Kühlgebläse-Relais |
| F30 | 10А | Alle | Radio/Kassettenrekorder, Diagnosebuchse |
| F31 | 15А | Alle | Warnblinkschalter |
| F32 | 20А | Alle | Beheiztes Heckscheibenrelais |
| F33 | 20А | Td5 | Beheizter Sitzschalter LH |
| F33 | 20А | 300 Tdi | Nicht verwendet |
| F34 | 20А | Alle | Rechter Frontscheibenschalter |
| F35 | 20А | Alle | Linker Frontscheibenschalter |
| F36 | 30А | Td5 | Beheiztes Frontscheibenrelais |
| F36 | 30А | 300 Tdi | Nicht verwendet |
Relais
| 1 | Scheinwerferrelais |
| 2 | Relais beheizte Heckscheibe |
| 3 | Wischerrelais |
| 4 | Relais elektrische Fensterheber |
| Б | Blinkerrelais |
| 6 | Warnrelais |
