Land Rover Discovery (1989-1998) – Sicherungskasten
Land Rover Discovery – Sicherungsplan
Baujahr: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998.

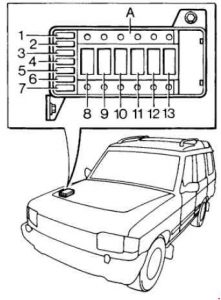

Sicherungskasten im Motorraum
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 30 | Beheizbare Heckscheibe |
| 2 | 20 | Scheinwerfer |
| 3 | 30 | Klimaanlage |
| 4 | 30 | Warnblinkanlage, Hupe |
| 5 | 30 | Antiblockiersystem |
| 6 | 5 | Kraftstoffpumpe |
| 7 | 20 | Stromversorgungssystem |
| 8 | ABS-Pumpe | |
| 9 | Zündkreise | |
| 10 | Beleuchtung | |
| 11 | Fensterheber;
Zentralverriegelung; Lüfter hinten. |
|
| 12 | Heizung;
Klimaanlage. |
|
| 13 | Generator |

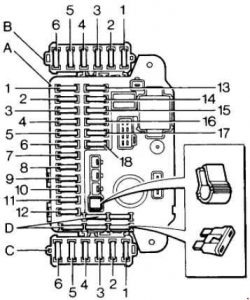

Sicherungskasten
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 15 | Bremslichter;
Blinker. |
| 2 | 10 | Linkes Seitenlicht |
| 3 | 10 | Radio/Kassette/CD-Player |
| 4 | 10 | Rechtes Fernlicht |
| 5 | 10 | Linkes Fernlicht |
| 6 | 20 | Zigarettenanzünder |
| 7 | 10 | SRS Airbag |
| 8 | 10 | Rechtes Seitenlicht |
| 9 | 10 | Nebelschlussleuchten |
| 10 | 10 | Rechtes Abblendlicht |
| 11 | 10 | Linkes Abblendlicht |
| 12 | 10 | Multifunktionseinheit |
| 13 | 10 | Zündstromversorgung für Multifunktionseinheit |
| 14 | 10 | Instrumente;
Uhr; Geschwindigkeitssensor; SRS (sekundär). |
| 15 | 10 | Klimaanlage;
Fenster. |
| 16 | 20 | Scheibenwaschanlage und Scheibenwischer – vorne |
| 17 | 10 | Anlassermotor, Vorglühkerze |
| 18 | 10 | Scheibenwaschanlage und Scheibenwischer – hinten;
Spiegel; Tempomat. |
| Satellit “B” | ||
| 1 | 30 | Elektrische Fensterheber – vorne |
| 2 | 30 | Elektrische Fensterheber – hinten |
| 3 | 10 | Antiblockiersystem |
| 4 | 15 | Zentralverriegelung |
| 5 | 30 | Elektrisches Dach |
| 6 | 20 | Anhängerbeleuchtung |
| Satellit “C” | ||
| 1 | 15 | Diebstahlwarnanlage |
| 2 | Scheinwerferwaschanlage | |
| 3 | Motorsteuerung | |
| 4 | 5 | Antiblockiersystem |
| 5 | 10 | Diebstahlwarnanlage |
| 6 | 25 | Hintere Klimaanlage;
Heizung. |
Über Land Rover Discovery (1989-1998)
Der Land Rover Discovery, der von 1989 bis 1998 produziert wurde, ist ein ikonisches Modell des britischen Automobilherstellers, das aufgrund seiner Robustheit und Geländetauglichkeit an Popularität gewann. Dieses Modell wurde entwickelt, um Komfort und Praktikabilität für Familienausflüge zu bieten, war aber gleichzeitig in der Lage, anspruchsvolle Geländebedingungen zu bewältigen. Der Discovery bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die es den Fahrern ermöglichten, nach ihren Vorlieben und Bedürfnissen zu wählen. Dank seines Designs und seiner technischen Eigenschaften wurde er bei Offroad-Enthusiasten beliebt.
Sicherungskastenplan Land Rover Discovery
Diese Seite zeigt den Sicherungskastenplan für den Land Rover Discovery, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
