Land Rover Freelander 2 / LR2 (L359) (2006-2014) – Sicherungskasten
Land Rover Freelander 2 / LR2 (2006-2014) – Sicherungsplan
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

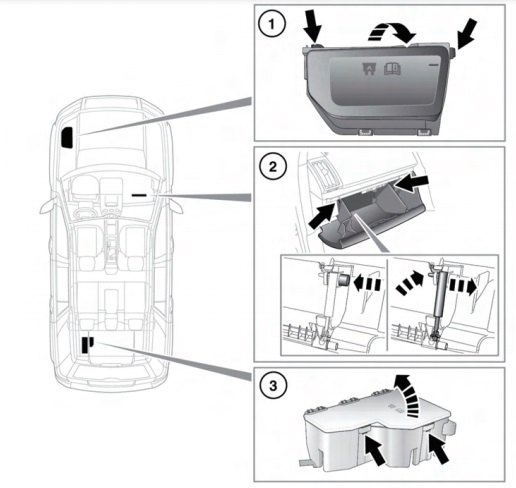

Die Sicherungen für den Zigarettenanzünder (Steckdose) im Land Rover Freelander 2 / LR2 2006-2012 sind Sicherung Nr. 45 (Zigarettenanzünder) im Motorraum und Sicherung FA6 (Zubehörsteckdose hinten) im Kofferraum. 2013-2014 – Sicherungen F52 (vorderer Zigarettenanzünder), F55 (hintere Konsolen-Zusatzsteckdose) und F63 (Kofferraum-Zusatzsteckdose) im Fahrgastraum.

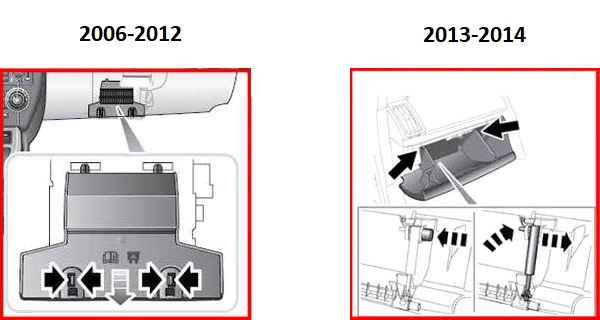

Fahrgastraum
Motorraum
Sicherungsplan
2006, 2007, 2008, 2009, 2010, 2011, 2012
Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2006-2012)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 5 | Regensensor |
| F2 | 10 | SRS |
| F3 | 5 | ABS |
| F4 | 5 | Instrumententafel;
Gaspedal; Scheinwerferschaltermodul. |
| F5 | 5 | – |
| F6 | 15 | Audioeinheit |
| F7 | 7.5 | Lenkradsteuerung |
| F8 | 5 | Instrumententafel |
| F9 | 15 | Abblendlicht |
| F10 | 15 | Schiebedach |
| F11 | 7.5 | Rückfahrscheinwerfer und Neigung des Innenspiegels |
| F12 | – | – |
| F13 | 15 | Nebelscheinwerfer vorne |
| F14 | 15 | Scheibenwaschflüssigkeit |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F15 | – | – |
| F 16 | – | – |
| F17 | 7.5 | Innenbeleuchtung |
| F18 | – | – |
| F19 | 5 | Elektrische Sitzverstellung |
| F20 | 15 | Heckscheibenwischer |
| F21 | 5 | Alarm |
| F22 | 20 | Kraftstoffpumpe |
| F23 | 20 | Lenksäulenverriegelung |
| F24 | – | – |
| F25 | 10 | Heckklappe – Tankdeckel |
| F26 | 5 | Diagnosestecker und Alarm |
| F27 | 5 | Startknopf und Klimaanlage |
| F28 | 5 | Bremslichter |
| F29 | 15 | Spannungsmodul |
Motorraum
Sicherungsbelegung im Motorraum (2006-2012)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 5 | 2006-2011:
Glühkerzen; 2012: Zusatzwasserpumpe. |
| F2 | 15 | Automatikgetriebe |
| F3 | 80 | Kühlgebläse |
| F4 | 60 | Glühkerzen |
| F5 | – | Nicht verwendet |
| F6 | 10 | Diesel:
Motorsteuerung |
| F6 | 15 | Benzin:
Motorsteuerung |
| F7 | 5 | Relais |
| F8 | 10 | Diesel:
Motorsteuerung |
| F8 | 15 | Benzin:
Motorsteuerung |
| F9 | 10 | Diesel:
Motorsteuerung |
| F9 | 15 | Benzin:
Motorsteuerung |
| F10 | 10 | Benzin:
Motorsteuerung |
| F11 | 10 | Motorsteuerung |
| F12 | 10 | Diesel:
Motorsteuerung |
| F12 | 20 | Benzin:
Motorsteuerung |
| F13 | 15 | Klimaanlage |
| F14 | 15 | Diesel: Motorsteuerung |
| F15 | 40 | Anlasser |
| F 16 | 100 | PTC-Heizung mit Dieselmotor |
| F17 | 60 | Stromversorgung Sicherungskasten im Fahrgastraum |
| F18 | 60 | Stromversorgung Sicherungskasten im Fahrgastraum |
| F19 | 60 | Stromversorgung Sicherungskasten im Kofferraum |
| F20 | 60 | Stromversorgung Sicherungskasten im Kofferraum |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F21 | 60 | Stromversorgung Sicherungskasten im Kofferraum;
Audiomodul. |
| F22 | 30 | Scheibenwischer |
| F23 | 40 | Nicht verwendet |
| F24 | 30 | Scheinwerfer-Waschdüsen |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Nicht verwendet |
| F28 | 40 | Heizungsgebläse |
| F29 | – | – |
| F30 | 15 | Scheinwerfer-Waschdüse |
| F31 | 15 | Hupe |
| F32 | 20 | Zusatzheizung für Diesel |
| F33 | 5 | Relais |
| F34 | 40 | Beheizte Windschutzscheibe (links) |
| F35 | 40 | Beheizte Windschutzscheibe (rechts) |
| F36 | 5 | Nicht verwendet |
| F37 | 10 | Beheizte Scheibenwaschdüsen |
| F38 | 10 | AFS (Scheinwerfermotoren RH) |
| F39 | 10 | Klimaanlagensteuerung |
| F40 | 10 | 2006-2010:
Nicht verwendet; 2011-2012: Zusatzwasserpumpe. |
| F41 | 20 | Stromversorgung Sicherungskasten im Fahrgastraum |
| F42 | 15 | Motorsteuerung |
| F43 | 5 | Scheinwerferlichtsteuerung – AFS |
| F44 | 10 | AFS (Scheinwerfermotoren links) |
| F45 | 15 | Zigarettenanzünder |
Kofferraum
Sicherungsbelegung im Kofferraum (2006-2012)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| FA1 | 25 | Fahrertürsteuerung |
| FA2 | 25 | Beifahrertürsteuerung |
| FA3 | 25 | Steuerung der linken hinteren Tür |
| FA4 | 25 | Steuerung der rechten hinteren Tür |
| FA5 | – | – |
| FA6 | 15 | Zubehörsteckdose hinten |
| FA7 | 30 | Beheizte Heckscheibe |
| FA8 | – | – |
| FA9 | 15 | Anhängerstromversorgung |
| FA10 | 30 | Elektrischer Fahrersitz |
| FA11 | 40 | Anhängerstromversorgung |
| FA12 | – | – |
| FB1 | 10 | Parksensor |
| FB2 | – | – |
| FB3 | 15 | Sitzheizung Fahrersitz |
| FB4 | 15 | Sitzheizung Beifahrersitz |
| FB5 | 15 | Anhänger-Kühlschrank |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FB6 | 15 | Zentrales elektronisches Differential |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | 30 | Elektrischer Beifahrersitz |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Audiosystem und Touchscreen |
| FD2 | – | – |
| FD3 | 10 | DAB |
| FD4 | 5 | Bluetooth-Telefon |
| FD5 | – | – |
| FD6 | 10 | Audioeinheit |
| FD7 | – | – |
| FD8 | – | – |
| FD9 | 30 | Audioverstärker |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
Über Land Rover Freelander 2 / LR2 (L359) (2006-2014)
Der Land Rover Freelander 2, in Nordamerika auch als LR2 bekannt, ist ein kompaktes SUV, das zwischen 2006 und 2014 hergestellt wurde. Dieses Modell zeichnet sich durch sein robustes Design und seine Fähigkeit aus, verschiedene Gelände zu bewältigen, was typisch für Land Rover Fahrzeuge ist. Der Freelander 2 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die ausreichend Leistung für Fahrten in der Stadt und im Gelände bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Die technologische Ausstattung umfasst moderne Sicherheitsmerkmale und Infotainmentsysteme, die den Komfort und die Sicherheit während der Fahrt erhöhen.
Sicherungsplan Land Rover Freelander 2 / LR2 (L359)
Diese Seite zeigt den Sicherungsplan für den Land Rover Freelander 2 / LR2 (L359), der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, Zugang zu genauen Informationen über seine Konfiguration zu haben.
