Land Rover Freelander L314 (1997-2006) – Sicherungskasten

Land Rover Freelander L314 (1997-2006) – Sicherungsplan

Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Die Sicherung des Zigarettenanzünders (Steckdose) im Land Rover Freelander L314 (1997-2006) ist die Sicherung 9 im Sicherungskasten.

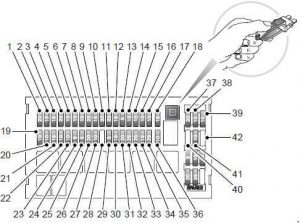

Hauptsicherungskasten

2004 –

Nummer	Ampere [A]	Beschreibung
1	20	Scheibenwaschanlage; Frontscheibenwischer.
2	15	Bremslichter; Rückfahrlichter.
3	15	Beheizte Spiegel; Heckscheibenwaschanlage.
4	25	Heizungsgebläse
5	10	Starten
6	10	Tempomat; HDC; Startverriegelung Automatikgetriebe.
7	10	Seitenlichter – links
8	25	Fensterheber Fahrer
9	15	Zigarettenanzünder
10	20	Steckdose für elektrische Zubehörteile
11	20	Sitzheizung*
12	15	Audiosystem – Stromversorgung von der Fahrzeugbatterie.
13	5	Motorabschaltung
14	15	Hauptscheinwerfer – rechts
15	10	Außenspiegel
16	10	Innenbeleuchtung; Uhr.
17	10	Seitenlichter – rechts
18	15	Instrumente/Anzeigen
19	10	Hauptscheinwerfer – rechts
20	10	Hauptscheinwerfer – links

21	15	Schiebedach
22	10	Motorsteuerung
23	10	Airbag
24	5	Einparkhilfe
25	5	Antiblockiersystem
26	20	Beheizte Heckscheibe
27	10	Verstärkersystem
28	–	Nicht verwendet
29	5	Elektrische Fensterheber
30	15	Nebelscheinwerfer vorne
31	20	Fensterheber Heckklappe
32	25	Heckscheibenheber – links
33	25	Heckscheibenheber – rechts
34	15	Abblendlicht vorne – links
35	25	Fensterheber Beifahrer vorne
36	10	Nebelschlussleuchten
37	20	Zentralverriegelung
38	10	Heckscheibenwischer
39	10	Schalter Nebelscheinwerfer vorne
40	–	Nicht verwendet
41	10	Lichtmaschine
42	–	Nicht verwendet

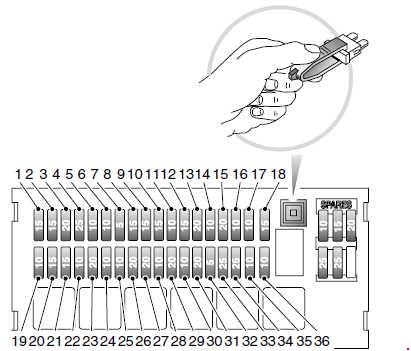

-2003

Nummer	Ampere [A]	Beschreibung
1	15	Heckscheibenwaschanlage; Beheizte Spiegel.
2	15	Bremslichter; Rückfahrlichter.
3	20 15 *	Scheibenwaschanlage; Frontscheibenwischer.
4	25	Heizungsgebläse
5	10	Starten
6	10	Motorsteuerung
7	5 10 *	Antiblockiersystem
8	15	Blinker
9	15	Verstärkersystem
10	15 20 *	Zigarettenanzünder
11	10	Verstärkersystem
12	15	Schiebedach
13	20 25 *	Steckdose für elektrisches Zubehör
14	10	Innenbeleuchtung; Uhr; Elektrische Spiegel; Diagnosesteckdose.
15	20	Zentralverriegelung
16	10	Seitenlichter – rechts
17	10	Elektrische Spiegel
18	15	Hauptscheinwerfer – rechts

19	10	Lichtmaschine
20	15	Abblendlicht – links
21	15	Nebelscheinwerfer vorne
22	10	Nebelschlussleuchten
23	20	Heckscheibenheizung
24	10	Abblendlicht – links
25	10	Abblendlicht – rechts
26	20	Fenster – hinten links
27	20	Fenster – hinten rechts
28	10	Seitenlichter – links
29	20	Sitzheizung
30	10	Heckscheibenwischer
31	20	Fensterheber Heckklappe
32	5 20 *	Motorabschaltung, Antiblockiersystem*
33	25 20 *	Fenster – vorne links
34	25 20 *	Fenster – vorne rechts
35	10	Tempomat; Motorabschaltung.
36	10	Airbag SRS
* -2002

Sicherungskasten im Motorraum

Der Sicherungskasten im Motorraum befindet sich auf der linken Seite des Motorraums.

2003-

Nr.	Ampere [A]	Beschreibung
1	15	Motorsteuerung
2	20	Motorsteuerung
3	15	Motorsteuerung
4	15	Klimaanlage; Kühlerlüfter; Automatikgetriebe.
5	20	Motorsteuerung; Getriebekühlerlüfter; Kraftstoffheizung.
6	15	Hupe
7	15	Warnblinkanlage
8	30	Heizungsgebläse Stufe 4
9	10	Klimaanlage
10	20	Stromversorgungssystem

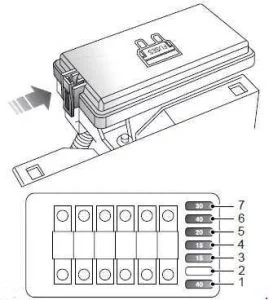

-2002

Nr.	Ampere [A]	Beschreibung
1	40	Kühlerlüfter
2	–	–
3	15	Hupe
4	15	Warnblinkanlage
5	20	Kraftstoffpumpe und Kraftstoffeinspritzdüsen
6	40	Kondensatorlüfter
7	30	Anlasser-Magnetventil
	120	LICHTMASCHINE
	60	STROMVERSORGUNG 1
	60	SICHERUNGSKASTEN FAHRGASTRAUM
	60	STROMVERSORGUNG 2
	60	BELEUCHTUNG
	30	ABS-PUMPE

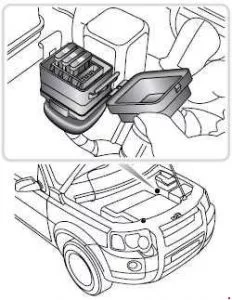

Zusätzlicher Sicherungskasten

In einigen Fahrzeugen ist ein zusätzlicher Sicherungskasten installiert, der Sicherungen für die beheizbare Frontscheibe enthält.

Nummer	Ampere [A]	Beschreibung
1	30	Beheizte Frontscheibe – links
2	30	Beheizte Frontscheibe – rechts
3	7.5	Lichtschalter
4	–	–

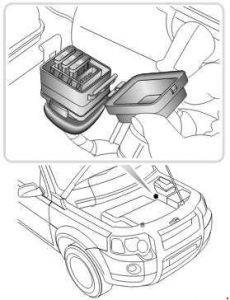

Sicherungsspezifikationen für Fahrzeuge mit PTC-Heizung

Nummer	Ampere [A]	Beschreibung
1	30	PTC-Heizung
2	30	PTC-Heizung
3	30	PTC-Heizung
4	–	–
